В этой статье мы рассмотрим рестайлинговую модель шестого поколения Chevrolet Monte Carlo, выпускавшуюся с 2006 по 2007 год. Здесь вы найдете схемы блоков предохранителей для Chevrolet Monte Carlo 2006 и 2007, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Chevrolet Monte Carlo 2006-2007

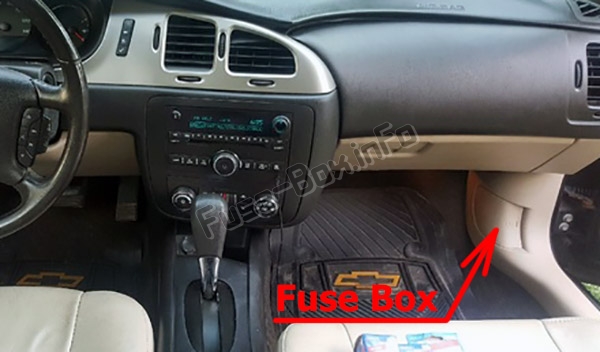

Расположение блока предохранителей
Он расположен в нише для ног переднего пассажира, за крышкой.
Схема блока предохранителей
2006
2007
Назначение предохранителей и реле в салоне
| Название | Применение |
|---|---|
| PWR/SEAT | Электропривод сидений |
| PWR/WNDW | Электростеклоподъемники |
| RAP | Сохраненное питание аксессуаров |
| HTD/SEAT | Подогрев сидений |
| AUX | Вспомогательные розетки |
| AMP | Усилитель |
| S/ROOF | Солнцезащитный люк |
| ONSTAR | OnStar |
| XM | XM Радио |
| CNSTR | Адсорбер |
| DR/LCK | Центральный замок |
| PWR/MIR | Электропривод зеркал |
| AIRBAG | Подушки безопасности |
| TRUNK | Багажник |
| TRUNK | Реле багажника |
| DECKLID | Багажник |
| DECKLID RLY | Реле багажника |
Расположение блока предохранителей
Он расположен в моторном отсеке (справа).
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| Название | Применение |
|---|---|
| LT PARK | Фаркоп слева (парктроник водителя) |
| RT PARK | Фаркоп справа (парктроник пассажира) |
| FAN 1 | Вентилятор охлаждения 1 |
| SPARE | Запасной |
| SPARE | Запасной |
| AIRBAG/DISPLAY | Подушки безопасности, Дисплей |
| TRANS | Трансмиссия |
| ECM IGN | Модуль управления двигателем, Зажигание |
| RT T/SIG | Поворотник справа (пассажирская сторона) |
| LT T/SIG | Поворотник слева (сторона водителя) |
| DRL 1 | Дневные ходовые огни 1 |
| HORN | Сигнал |
| SPARE | Запасной |
| PWR DROP/RANK | Питание, Крутящий момент |
| STRG WHL | Рулевое колесо |
| ECM/TCM | Модуль управления двигателем, Модуль управления трансмиссией |
| RVC SEN | Датчик регулируемого напряжения |
| RADIO | Аудиосистема |
| FOG LAMPS | Противотуманные фары |
| SPARE | Запасной |
| BATT 4 | Аккумулятор 4 |
| ONSTAR | OnStar |
| STRTR | 2006: Мотор антиблокировочной системы тормозов 1 2007: Стартёр |
| ABS MTR1 | Мотор антиблокировочной системы тормозов 1 |
| BATT 3 | Аккумулятор 3 |
| WSW | Стеклоочиститель лобового стекла |
| HTD MIR | Подогрев зеркал |
| SPARE | Запасной |
| BATT 1 | Аккумулятор 1 |
| ABS MTR2 | Мотор антиблокировочной системы тормозов 2 |
| AIR PUMP | Воздушный насос |
| BATT 2 | Аккумулятор 2 |
| INT LIGHTS | Внутреннее освещение |
| INT LTS/NL DIM | Внутреннее освещение, Регулятор подсветки приборной панели |
| A/C CMPRSR | Компрессор кондиционера |
| AIR SOL | Соленоид AIR (реактор впрыска воздуха) |
| AUX PWR | Вспомогательное питание |
| BCM | Модуль управления кузовом |
| CHMSL/BACKUP | Центральный стоп-сигнал, Задние габаритные огни |
| DISPLAY | Дисплей |
| ETC/ECM | Электронное управление дросселем, Модуль управления двигателем |
| INJ 1 | Форсунка 1 |
| EMISSIONS 1 | Система снижения вредных выбросов 1 |
| INJ 2 | Форсунка 2 |
| EMISSIONS 2 | Система снижения вредных выбросов 2 |
| RT SPOT | Правая фара |
| LT SPOT | Левая фара |
| HDLP MDL | Модуль фар |
| DRL 2 | Дневные ходовые огни 2 |
| FAN 2 | Вентилятор охлаждения 2 |
| FUEL/PUMP | Топливный насос |
| WPR | Стеклоочиститель |
| LT LO BEAM | Левый ближний свет |
| RT LO BEAM | Правый ближний свет |
| LT HI BEAM | Левый дальний свет |
| RT HI BEAM | Правый дальний свет |
| Реле | |
| STRTR | Стартёр |
| REAR DEFOG | Задний обогрев стекла |
| FAN 1 | Вентилятор охлаждения 1 |
| FAN 2 | Вентилятор охлаждения 2 |
| A/C CMPRSR | Компрессор кондиционера |
| FAN 3 | Вентилятор охлаждения 3 |
| FUEL/PUMP | Топливный насос |
| PWR/TRN | Силовая установка |
