В этой статье мы рассмотрим Chevrolet S-10 второго поколения, выпускавшийся с 1994 по 2004 год. Здесь вы найдёте схемы блоков предохранителей для Chevrolet S-10 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Chevrolet S-10 1994-2004
Панель приборов

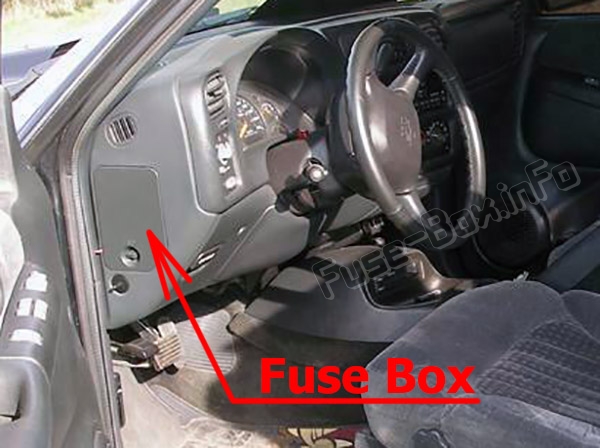

Блок предохранителей расположен на стороне водителя панели приборов, за крышкой.
Моторный отсек
1994
Панель приборов
Назначение предохранителей в блоке панели приборов (1994)
| № | Название | Защищаемая цепь |
|---|---|---|
| A | PWR ACCY | Электропривод замков дверей |
| B | PWR WDO | Электростеклоподъёмники |
| 1 | STOP/HAZ S | Стоп-сигналы, аварийные сигналы, модуль звукового сигнала |
| 2 | HORN/DM | Потолочная лампа, подсветка зеркала в козырьке, лампа перчаточного ящика, клаксон, лампы освещения салона, электрозеркала |
| 3 | T/L CTSY | Модуль электрического переключения раздаточной коробки, габаритные огни, номерной фонарь |
| 4 | GAUGES | Автоматическая трансмиссия, поле генератора, регулируемая система управления дроссельной заслонкой, компрессор кондиционера, приборная панель, модуль звукового сигнала, индикатор полного привода, подогреваемый датчик кислорода, модуль дневных ходовых огней |
| 5 | (НЕ ИСПОЛЬЗУЕТСЯ) | — |
| 6 | HTR A/C | Вентилятор отопителя, мотор заслонки температуры |
| 7 | PWR AUX | Вспомогательные розетки |
| 8 | (НЕ ИСПОЛЬЗУЕТСЯ) | — |
| 9 | ECM BATT | Электронный блок управления двигателем (аккумулятор), ABS аккумулятор, топливный насос |
| 10 | ECM IGN | Электронный блок управления двигателем (зажигание), форсунки, датчики двигателя |
| 11 | RADIO | Радио, подсветка карты в зеркале заднего вида |
| 12 | (НЕ ИСПОЛЬЗУЕТСЯ | — |
| 13 | RDO/BATT | Часы, аккумулятор радио, CD-плеер |
| 14 | ILLUM | Подсветка приборной панели, лампа пепельницы, подсветка радио, лампа отопителя, подсветка полного привода, модуль звукового сигнала, подсветка переключателя противотуманных фар, дневные ходовые огни |
| 15 | DRL | Дневные ходовые огни (только для Канады) |
| 16 | TURN B/U | Поворотники, задний ход |
| 17 | WIPER | Омыватель лобового стекла, мотор стеклоочистителя |
| 18 | BRAKE | Скорость, антиблокировочная система тормозов, круиз-контроль |
| 19 | 4WD | Полный привод |
| 20 | (НЕ ИСПОЛЬЗУЕТСЯ) | — |
| 21 | FOG | Противотуманные фары |
| 22 | (НЕ ИСПОЛЬЗУЕТСЯ) | — |
| 23 | (НЕ ИСПОЛЬЗУЕТСЯ) | — |
| 24 | (НЕ ИСПОЛЬЗУЕТСЯ) | — |
1995
Панель приборов
Назначение предохранителей в блоке панели приборов (1995)
| № | Название | Защищаемая цепь |
|---|---|---|
| A | PWR ACCY | Электропривод замков дверей, электропривод сиденья, поясничная поддержка сиденья, дистанционный запуск |
| B | PWR WDO | Электростеклоподъёмники |
| 1 | STOP HAZ | Стоп-сигналы, аварийные сигналы, звуковой сигнал, реле центрального стоп-сигнала, центральный стоп-сигнал |
| 2 | HORN DM | Потолочные лампы, лампы багажника, зеркало в козырьке, прикуриватель, лампа зеркала заднего вида, лампы потолочной консоли, лампа перчаточного ящика, клаксоны, реле клаксона, лампы освещения салона, электрозеркала заднего вида, мотор открытия задней двери, модуль подсветки |
| 3 | T/L CTSY | Габаритные огни, номерные фонари, модуль электрического переключения раздаточной коробки, лампа подкапотного пространства, задний стеклоочиститель, реле противотуманных фар, лампа переключателя двери |
| 4 | GAUGES | Поле генератора, VTC, реле компрессора кондиционера, модуль звукового сигнала приборной панели, катушка реле DRL, индикатор полного привода, модуль DRL, таймер заднего обогрева, зажигание TCCM, дублирующее зажигание SIR, зажигание RKE |
| 5 | ENG I | Подогрев датчика O2, EGR, датчик распредвала, CANN, продувка |
| 6 | HTR A/C | Вентилятор отопителя/кондиционера, мотор заслонки температуры, муфта компрессора кондиционера, катушка реле высокого вентилятора, катушка таймерного реле |
| 7 | PWR AUX | Вспомогательные розетки, ALDL |
| 8 | RR DEFOG | Задний обогрев стекла |
| 9 | ECM BATT | Аккумулятор PCM/VCM, аккумулятор ABS (LN2), топливный насос |
| 10 | ECM IGN | Зажигание PCM/VCM, форсунки, датчик коленвала, модуль драйвера катушки |
| 11 | RADIO | Радио, подсветка карты зеркала заднего вида, лампы чтения потолочной консоли, задний стеклоочиститель, омыватель заднего стекла, дисплей потолочной консоли |
| 12 | — | — |
| 13 | RDO BATT | Часы, аккумулятор радио, CD-плеер |
| 14 | ILLUM | Подсветка приборной панели, лампа пепельницы, подсветка радио, лампа отопителя, подсветка полного привода, модуль звукового сигнала, подсветка противотуманных фар, переключатель заднего стеклоочистителя, подсветка переключателя заднего обогрева, подсветка переключателя задней двери, подсветка потолочной консоли |
| 15 | DRL | Дневные ходовые огни |
| 16 | TURN B/U | Поворотники и лампы заднего хода |
| 17 | WIPER | Омыватель лобового стекла, мотор стеклоочистителя |
| 18 | BRAKE | DRAC, антиблокировочная система тормозов, круиз-контроль |
| 19 | 4WD | Электрическая раздаточная коробка |
| 20 | CRANK | Сигнал коленвала |
| 21 | FOG | Реле противотуманных фар, противотуманные фары |
| 22 | AIR BAG | Модуль подушки безопасности |
| 23 | TRANS | Автоматическая трансмиссия 4L60E |
| 24 | PRNDL | Питание PRNDL |
1996
Панель приборов
Назначение предохранителей в блоке панели приборов (1996)
| № | Защищаемая цепь |
|---|---|
| A | Электропривод замков дверей, электропривод сиденья, поясничная поддержка сиденья, дистанционный запуск |
| B | Электростеклоподъёмники |
| 1 | Стоп-сигналы, аварийные сигналы, звуковой сигнал, реле центрального верхнего стоп-сигнала, центральный верхний стоп-сигнал |
| 2 | Потолочные лампы, зеркало в козырьке, прикуриватель, лампа зеркала заднего вида, лампы потолочной консоли, лампа перчаточного ящика, клаксоны, реле клаксона, лампы освещения салона, электрозеркала заднего вида, модуль подсветки |
| 3 | Габаритные огни, номерные фонари, модуль электрического переключения раздаточной коробки, лампа подкапотного пространства, лампа пепельницы, лампа переключателя двери |
| 4 | Поле генератора, реле компрессора кондиционера, модуль звукового сигнала приборной панели, катушка реле DRL, индикатор полного привода, модуль DRL, зажигание модуля управления раздаточной коробкой, дублирующее зажигание SIR, зажигание RKE |
| 5 | Подогрев датчика кислорода, рециркуляция отработавших газов, датчик распредвала, CANN. Продувка, MAS |
| 6 | Вентилятор, мотор заслонки температуры, катушка реле высокого вентилятора |
| 7 | Вспомогательные розетки, диагностическая связь сборочной линии |
| 8 | — |
| 9 | Аккумулятор PCM/VCM, аккумулятор ABS, топливный насос (LN2) |
| 10 | Зажигание PCM/VCM, форсунки, датчик коленвала, модуль драйвера катушки |
| 11 | Радио, подсветка карты зеркала заднего вида |
| 12 | DRAC, антиблокировочная система тормозов, VCM IGN-3 |
| 13 | Часы, радио, аккумулятор, CD-плеер |
| 14 | Питание аккумулятора компрессора кондиционера |
| 15 | Дневные ходовые огни, противотуманные фары, реле противотуманных фар |
| 16 | Поворотники и лампы заднего хода, соленоид блокировки переключения передач тормоз-трансмиссия |
| 17 | Омыватель лобового стекла, мотор стеклоочистителя |
| 18 | — |
| 19 | Электрическая раздаточная коробка |
| 20 | Сигнал коленвала, система подушки безопасности |
| 21 | Подсветка приборной панели, подсветка радио, лампа отопителя, подсветка полного привода, модуль звукового сигнала, подсветка противотуманных фар |
| 22 | Модуль подушки безопасности |
| 23 | — |
| 24 | Питание PRNDL, автоматическая трансмиссия 4L60E |
1997
Панель приборов
Назначение предохранителей в блоке панели приборов (1997)
| № | Защищаемая цепь |
|---|---|
| A | Электропривод замков дверей, электропривод сиденья, поясничная поддержка сиденья, дистанционный запуск |
| B | Электростеклоподъёмники, модуль/мотор люка в крыше |
| 1 | Стоп-сигналы, аварийные сигналы, звуковой сигнал, реле центрального верхнего стоп-сигнала, центральный верхний стоп-сигнал |
| 2 | Потолочные лампы, лампы багажника, зеркало в козырьке, прикуриватель, лампа зеркала заднего вида, лампы потолочной консоли, лампа перчаточного ящика, клаксоны, реле клаксона, лампы освещения салона, электрозеркала заднего вида, мотор открытия задней двери, модуль подсветки |
| 3 | Габаритные огни, номерные фонари, модуль электрического переключения раздаточной коробки, лампа подкапотного пространства, задний стеклоочиститель, реле противотуманных фар, лампа переключателя двери, лампа пепельницы, переключатель фар |
| 4 | Реле компрессора кондиционера, модуль звукового сигнала приборной панели, катушка реле DRL, индикатор полного привода, модуль DRL, таймер заднего обогрева, зажигание модуля управления раздаточной коробкой, дублирующее зажигание SIR, зажигание RKE, модуль датчика топлива |
| 5 | Подогрев датчика кислорода, рециркуляция отработавших газов, датчик распредвала, CANN. Продувка, соленоид вентиляции канистры, датчик массового расхода воздуха, датчик распредвала |
| 6 | Вентилятор, мотор заслонки температуры, катушка реле высокого вентилятора |
| 7 | Вспомогательные розетки, диагностическая связь сборочной линии |
| 8 | Задний обогрев стекла |
| 9 | Аккумулятор PCM/VCM, топливный насос |
| 10 | Зажигание PCM/VCM, форсунки, датчик коленвала, модуль драйвера катушки |
| 11 | Радио, подсветка карты зеркала заднего вида, лампы чтения потолочной консоли, задний стеклоочиститель, омыватель заднего стекла, дисплей потолочной консоли |
| 12 | Антиблокировочная система тормозов, VCM IGN-3 |
| 13 | Часы, радио, аккумулятор, CD-плеер |
| 14 | Питание аккумулятора компрессора кондиционера |
| 15 | Дневные ходовые огни, противотуманные фары, реле противотуманных фар |
| 16 | Поворотники и лампы заднего хода, соленоид блокировки переключения передач тормоз-трансмиссия |
| 17 | Омыватель лобового стекла, мотор стеклоочистителя |
| 18 | — |
| 19 | Электрическая раздаточная коробка |
| 20 | Сигнал коленвала, модуль подушки безопасности |
| 21 | — |
| 22 | Модуль подушки безопасности |
| 23 | Подсветка приборной панели, подсветка радио, лампа отопителя. Подсветка 4WD, модуль звукового сигнала, подсветка противотуманных фар, подсветка переключателя заднего стеклоочистителя, подсветка переключателя заднего обогрева, подсветка переключателя задней двери, подсветка потолочной консоли |
| 24 | Питание PRNDL, автоматическая трансмиссия 4L60E |
1998
Панель приборов
Назначение предохранителей в блоке предохранителей панели приборов (1998)
| № | Защищаемая цепь |
|---|---|
| A | Не используется |
| B | Не используется |
| 1 | Переключатель фар, TBC управления кузовом, реле фар |
| 2 | Прикуриватель, разъём диагностики |
| 3 | Круиз-контроль, TBC управления кузовом, подогреваемые сиденья, модуль круиз-контроля, переключатель круиз-контроля |
| 4 | Приборы, TBC управления кузовом, приборная панель, питание B+ |
| 5 | Подсветка салона |
| 6 | Не используется |
| 7 | Зеркала, замки |
| 8 | Лампы освещения салона. Реле непреднамеренной подачи питания |
| 9 | Панель управления HVAC |
| 10 | Поворотники |
| 11 | Приборная панель, электронное управление двигателем |
| 12 | Габаритные огни, переключатель электростеклоподъёмников, TBC, лампа пепельницы |
| 13 | Вспомогательное питание |
| 14 | Электропривод замков |
| 15 | Переключатель 4WD, электронное управление двигателем (VCM, PCM, трансмиссия) |
| 16 | Дополнительная надувная система ограничения, модуль SDM |
| 17 | Передний стеклоочиститель |
| 18 | Не используется |
| 19 | Аккумулятор радио |
| 20 | Не используется. |
| 21 | HVAC I, панель управления HVAC, устройства HVAC |
| 22 | Подушка безопасности — тормоза |
| 23 | Задний стеклоочиститель |
| 24 | Радио, зажигание |
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (1998)
| Название | Назначение |
|---|---|
| TRL TRN | Левый поворот прицепа |
| TRR TRN | Правый поворот прицепа |
| TRL B/U | Лампы заднего хода прицепа |
| VEH B/U | Лампы заднего хода автомобиля |
| LT TURN | Передний левый поворотник |
| LT TRN | Задний левый поворотник |
| RT TRNH | Задний правый поворотник |
| RR PRK | Правые задние габаритные огни |
| TRL PRK | Габаритные огни прицепа |
| LT HDLP | Левая фара |
| RT HDLP | Правая фара |
| FR PRK | Передние габаритные огни |
| INT BAT | Питание блока предохранителей панели приборов |
| ENG 1 | Датчики/соленоиды двигателя, MAP, CAM, PURGE, VENT |
| ECM B | Модуль управления двигателем, топливный насос, модуль, давление масла |
| ABS | Антиблокировочная тормозная система |
| ECM I | Форсунки модуля управления двигателем |
| HORN | Клаксоны |
| BTSI | Блокировка переключения передач тормоз-трансмиссия |
| B/U LP | Лампы заднего хода |
| A/C | Кондиционер |
| RAP | Сохранённое питание аксессуаров |
| O2 | Датчик кислорода |
| IGN B | Питание колонны, IGN 2, 3, 4 |
| DRL | Дневные ходовые огни |
| FOG LP | Противотуманные фары |
| IGN A | Пуск и зарядка IGN I |
| STUD #2 | Питание аксессуаров, электрический тормоз |
| PARKLP | Габаритные огни |
| LP PRK | Левые задние габаритные огни |
| IGN C | Соленоид стартера, топливный насос, PRNDL |
| HTDSEAT | Подогрев сиденья |
| ATC | Активная раздаточная коробка |
| RRDEFOG | Задний обогрев |
| HVAC | Система HVAC |
| TRCHMSL | Центральный верхний стоп-сигнал прицепа |
| RR W/W | Задний стеклоочиститель |
| CRANK | Переключатель сцепления, переключатель NSBU |
| HAZLP | Аварийные огни |
| VEVHMSL | Центральный верхний стоп-сигнал автомобиля |
| HTDMIR | Подогрев зеркал |
| STOPLP | Стоп-сигналы |
| TBC | Блок управления кузовом грузовика |
1999, 2000, 2001, 2002, 2003, 2004
Панель приборов
Назначение предохранителей в блоке панели приборов (1999-2004)
| № | Защищаемая цепь |
|---|---|
| A | Не используется |
| B | Не используется |
| 1 | Не используется |
| 2 | Прикуриватель, диагностический разъём |
| 3 | Модуль и переключатель круиз-контроля, модуль управления кузовом, подогреваемые сиденья |
| 4 | Приборы, модуль управления кузовом, приборная панель |
| 5 | Габаритные огни, переключатель электростеклоподъёмников, модуль управления кузовом, лампа пепельницы |
| 6 | 1999: Не используется 2000-2002: Руль, подсветка 2003-2004: Управление радио на руле |
| 7 | Переключатель фар, модуль управления кузовом, реле фар |
| 8 | 1999-2002: Лампы освещения салона, реле непреднамеренной подачи питания 2003-2004: Лампы освещения салона, защита от разряда аккумулятора |
| 9 | Обогрев, вентиляция, управление кондиционером (ручное) |
| 10 | Поворотники |
| 11 | Приборная панель, модуль управления двигателем |
| 12 | Внутреннее освещение |
| 13 | Вспомогательное питание |
| 14 | Мотор электропривода замков |
| 15 | Переключатель 4WD, электронное управление (VCM, PCM, трансмиссия) |
| 16 | Дополнительная надувная система ограничения |
| 17 | Передний стеклоочиститель |
| 18 | 1999: Не используется 2000-2002: Руль, радио, зажигание 2003-2004: Управление радио на руле |
| 19 | Аккумулятор радио |
| 20 | Усилитель |
| 21 | 1999-2002: HVAC I, панель управления HVAC, устройства HVAC 2003-2004: Обогрев, вентиляция, кондиционер (ручной), обогрев, вентиляция, кондиционер (автоматический), датчики обогрева, вентиляции, кондиционера (автоматический) |
| 22 | Подушка безопасности — тормоза |
| 23 | Задний стеклоочиститель |
| 24 | Радио, зажигание |
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (1999-2004)
| Название | Назначение |
|---|---|
| TRL TRN | 1999-2002: Не используется 2003-2004: Левый поворот прицепа |
| TRR TRN | 1999-2002: Не используется 2003-2004: Правый поворот прицепа |
| TRL B/U | 1999-2002: Не используется 2003-2004: Лампы заднего хода прицепа |
| VEH B/U | Лампы заднего хода автомобиля |
| HDLP PWR | Питание фар |
| RT TURN | Передний правый поворотник |
| LT TURN | Передний левый поворотник |
| HDLP W/W | Не используется |
| LT TRN | Задний левый поворотник |
| RT TRN | Задний правый поворотник |
| RR PRK | Правые задние габаритные огни |
| TRL PRK | 1999-2002: Не используется 2003-2004: Габаритные огни прицепа |
| LT HDLP | Левая фара |
| RT HDLP | Правая фара |
| F PRK | Передние габаритные огни |
| INT BAT | Питание блока предохранителей панели приборов |
| ENG 1 | Датчики/соленоиды двигателя, MAP, CAM, PURGE, VENT |
| ECM B | Модуль управления двигателем, топливный насос, модуль, давление масла |
| ABS | Антиблокировочная тормозная система |
| ECM I | Форсунки модуля управления двигателем |
| F/PUMP | Топливный насос |
| DRL | Дневные ходовые огни |
| A/C | Кондиционер |
| HORN | Клаксоны |
| W/W PMP | Не используется |
| HORN | Клаксоны |
| BTSI | Система управления блокировкой переключения автоматической трансмиссии |
| B/U LP | Лампы заднего хода |
| IGN B | Питание колонны, IGN 2, 3, 4 |
| STARTER | Стартер |
| RAP | Сохранённое питание аксессуаров |
| LD LEV | Не используется |
| OXYGEN | Датчик кислорода |
| IGN E | Двигатель |
| MIR/LKS | Зеркала, дверные замки |
| FOG LP | Противотуманные фары |
| IGN A | Пуск и зарядка зажигания 1 |
| STUD #2 | Питание аксессуаров, электрический тормоз |
| PARKLP | Габаритные огни |
| LR PRK | Левые задние габаритные огни |
| IGN C | Соленоид стартера, топливный насос, PRNDL |
| HTDSEAT | Подогрев сиденья |
| HVAC | Система обогрева, вентиляции, кондиционера |
| TRCHMSL | 1999-2002: Не используется 2003-2004: Центральный верхний стоп-сигнал прицепа |
| RRDFOG | 1999-2002: Не используется 2003-2004: Задний обогрев |
| TBC | Блок управления кузовом грузовика |
| CRANK | Переключатель сцепления, переключатель NSBU |
| CHMSL | Центральный верхний стоп-сигнал |
| HAZLP | Аварийные огни |
| VECHMSL | Центральный верхний стоп-сигнал автомобиля |
| RR DEFOG | Задний обогрев |
| HTDMIR | Подогрев зеркал |
| ATC | Раздаточная коробка (полный привод) |
| STOPLP | Стоп-сигналы |
| RR W/W | 1999-2002: Не используется 2003-2004: Задний стеклоочиститель |
