В этой статье мы рассмотрим Chevrolet Spark второго поколения (M200/M250), выпускавшийся с 2005 по 2009 год. Здесь вы найдете схемы блоков предохранителей для Chevrolet Spark 2005, 2006, 2007, 2008 и 2009, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Chevrolet Spark 2005-2009
Он расположен под приборной панелью слева от рулевого колеса.

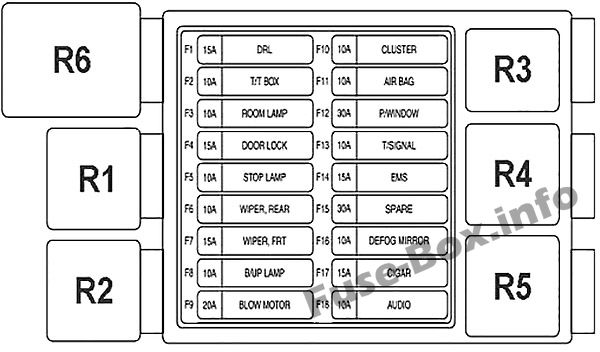

Схема блока предохранителей
Назначение предохранителей и реле в панели приборов
| № | Описание | A |
|---|---|---|
| F1 | Реле DRL, Модуль DRL | 15 |
| F2 | DLC, Приборная панель, Блок индикаторов, Иммобилайзер | 10 |
| F3 | Аудиосистема, Экономия аккумулятора, Наружное освещение салона, Лампа багажника | 10 |
| F4 | Реле CDL, Выключатель центрального замка дверей, Блок управления противоугонной системой | 15 |
| F5 | Выключатель стоп-сигналов | 10 |
| F10 | Приборная панель, Блок индикаторов, Стоп-сигналы, Экономия аккумулятора, Блок управления противоугонной системой, Выключатель O/D | 10 |
| F11 | SDM | 10 |
| F12 | Электростеклоподъемник, Выключатель электростеклоподъемника переднего пассажира | 30 |
| F13 | Выключатель аварийной сигнализации, Реле звукового сигнала превышения скорости, Модуль DRL | 10 |
| F14 | Блок предохранителей двигателя | 15 |
| F6 | Выключатель стеклоочистителя, Мотор заднего стеклоочистителя, Реле обогрева заднего стекла, Выключатель обогрева заднего стекла | 10 |
| F7 | Выключатель стеклоочистителя, Реле стеклоочистителя | 15 |
| F8 | Переключатель TR (A/T), Выключатель заднего хода (M/T) | 10 |
| F9 | Выключатель вентилятора отопителя | 20 |
| F16 | Электропривод бокового зеркала | 10 |
| F17 | Прикуриватель | 15 |
| F18 | Аудиосистема | 10 |
| Реле | ||
| R1 | Реле заднего противотуманного фонаря / Звуковой сигнал превышения скорости | |
| R2 | Реле DRL | |
| R3 | Реле обогрева заднего стекла | |
| R4 | Реле стеклоочистителя | |
| R5 | Блок указателей поворота | |
| R6 | Экономия аккумулятора |
Расположение блока предохранителей
Он расположен в моторном отсеке, под крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Описание | A |
|---|---|---|
| Ef1 | Реле вентилятора охлаждения HI | 30 |
| Ef2 | EBCM | 50 |
| Ef4 | Блок предохранителей панели приборов (F1~F5) | 30 |
| Ef5 | Замок зажигания | 30 |
| Ef6 | Замок зажигания | 30 |
| Ef7 | Реле компрессора кондиционера | 10 |
| Ef8 | Реле вентилятора охлаждения LOW | 20 |
| Ef9 | Реле передних противотуманных фар | 10 |
| Ef10 | Сигнал, Реле сигнала | 10 |
| Ef21 | Реле ближнего света фар HI | 15 |
| Ef22 | Реле топливного насоса | 15 |
| Ef23 | Выключатель аварийной сигнализации | 15 |
| Ef24 | Реле обогрева заднего стекла | 20 |
| Ef25 | TCM, ECM | 10 |
| Ef11 | Задние фонари, Аудиосистема, Выключатель аварийной сигнализации, Выключатель обогрева заднего стекла, Выключатель кондиционера, Подсветка рычага передач (A/T), Приборная панель, Выключатель выравнивания фар, Модуль DRL, Реле DRL, Габаритные огни и HLLD | 10 |
| Ef12 | Модуль DRL, Задние фонари, Габаритные огни и HLLD | 10 |
| Ef17 | Фары ближний свет, ECM, Реле заднего противотуманного фонаря, Модуль DRL, Выключатель выравнивания фар | 10 |
| Ef18 | Фары ближний свет | 10 |
| Ef19 | EI-система (Sirius D32), ECM, Форсунки, Датчик неровной дороги, EEGR, HO2S, Датчик CMP, Сольеноид продувки адсорбера | 15 |
| Реле | ||
| R1 | Реле компрессора кондиционера | |
| R2 | Главное реле | |
| R3 | Реле вентилятора охлаждения низкой скорости | |
| R4 | Реле вентилятора охлаждения высокой скорости | |
| R5 | Реле подсветки | |
| R6 | Реле передних противотуманных фар | |
| R7 | Реле сигнала | |
| R8 | Реле ближнего света фар | |
| R9 | Реле дальнего света фар | |
| R10 | Реле топливного насоса |
