В этой статье мы рассмотрим Chevrolet Suburban восьмого поколения (GMT400), выпускавшийся с 1992 по 1999 год. Здесь вы найдете схемы блоков предохранителей Chevrolet Suburban 1993, 1994, 1995, 1996, 1997, 1998 и 1999, получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Chevrolet Suburban 1993-1999
1993-1994
Блок предохранителей находится за дверцей доступа в нижней части панели приборов, рядом с рычагом ручного тормоза

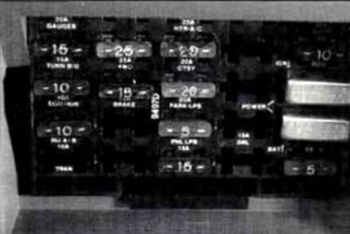

Схема блока предохранителей
Назначение предохранителей в блоке на панели приборов (1993, 1994)
| Название | Защищаемая цепь | Номинал [A] |
|---|---|---|
| Gages | Круиз-контроль, подсветка дисплея 4WD, таймер заднего стеклоочистителя, питание реле вспомогательного аккумулятора, таймер звукового сигнала ремня безопасности, питание зажигания приборной панели | 20 |
| Turn-B/U | Задние фонари, указатели поворота | 15 |
| EMC/Ign | T.C.C., воздушный клапан, E.S.C., E.G.R., E.C.M., зажигание, выключатель тормоза R.W.A.L. | 10 |
| Inj. A | Форсунки дроссельного узла | 10 |
| Brake | A.B.S., спидометр приборной панели | 15 |
| AC/Htr | H.V.A.C. 4WD, реле вспомогательного аккумулятора | 25 |
| Ctsy | Плафон салона, лампы礼ного освещения и перчаточного ящика (TR-9), радио (память-часы) | 20 |
| Park LP | Реле клаксона, питание клаксона, габаритные огни | 20 |
| P. Lps | Подсветка переключателя C49, предупреждение о включенных фарах, подсветка радио, подсветка H.V.A.C. | 5 |
| Stop/Haz | Аварийная сигнализация, звуковой сигнал ремня безопасности, стоп-сигналы, память A.B.S. | 15 |
| Wiper | Стеклоочиститель лобового стекла, омыватель | 25 |
| Radio | Питание радио | 10 |
| Acc/Ign | Электростеклоподъемники | 30 (CB) |
| Acc/Batt | Центральный замок, задний обогрев стекла | 30 (CB) |
| Crank | Запуск, Discreet | 5 |
| 4WD | Полный привод | 25 |
| DRL | Дневные ходовые огни | 15 |
| RR Wpr | Задний стеклоочиститель-омыватель | 25 |
| T/G Rel | Прикуриватель, открытие задней двери | 25 |
1995-1999
Дверца доступа к блоку предохранителей находится на краю панели приборов со стороны водителя.
Схема блока предохранителей
Назначение предохранителей в блоке на панели приборов (1995-1999)
| № | Название | Защищаемая цепь |
|---|---|---|
| 1 | STOP/HAZ | Выключатель стоп/ TCC, звуковой сигнал, CHMSL, аварийные огни, стоп-сигналы |
| 2 | T CASE | Раздаточная коробка |
| 3 | CTSY | Лампы礼ного освещения, лампа багажника, лампа перчаточного ящика, плафоны салона/чтения, зеркала для макияжа, электрозеркала |
| 4 | GAGES | Приборная панель, реле DRL, переключатель света, бесключевой доступ, модуль низкого уровня охлаждающей жидкости, модуль подсветки салона, DRAC (дизельный двигатель) |
| 5 | RR WAC | Управление задним H.V.A.C. |
| 6 | CRUISE | Круиз-контроль |
| 7 | AUX PWR | Вспомогательная розетка |
| 8 | CRANK | 1995-1996: Топливный насос дизеля, DERM, ECM 1997: Система подушек безопасности 1999: Запуск |
| 9 | PARK LPS | Лампы номерного знака, габаритные огни, задние фонари, лампы на крыше, лампы задней двери, передние боковые маркеры, подсветка переключателя двери, лампа на крыле |
| 10 | AIR BAG | DERM |
| 11 | WIPER | Мотор стеклоочистителя, насос омывателя |
| 12 | HTR-A/C | Кондиционер, вентилятор кондиционера, реле высокого вентилятора |
| 13 | CIG LTR | Усилитель мощности, заднее стекло, прикуриватель, реле центрального замка, подогрев сиденья |
| 14 | ILLUM | 4WD, индикатор, подсветка панели, управление H.V.A.C., управление задним H.V.A.C., переключатели панели, подсветка радио, модуль сигнала |
| 15 | DRL-FOG | Реле DRL, реле противотуманных фар |
| 16 | TURN-B/U | Передние и задние указатели поворота, задние фонари, соленоид BTSI |
| 17 | RADIO | Радио (зажигание) |
| 18 | BRAKE | DRAC (1995-1996), 4WAL PCM, ABS, круиз-контроль |
| 19 | RADIO BATT | Радио (аккумулятор) |
| 20 | TRANS | PRNDL, автоматическая трансмиссия, спидометр, индикатор «проверьте приборы», предупреждающие огни |
| 21 | 1995-1996: Не используется 1997: Рулевое управление с переменным усилием 1999: Безопасность/рулевое |
|
| 22 | — | Не используется |
| 23 | RR Wiper | Задний стеклоочиститель, задний насос омывателя |
| 24 | 4WD | Передний мост, индикатор 4WD, реле TP2 (бензиновый двигатель) |
| A (CB) | PWR ACCY | Центральный замок, 6-позиционное сиденье, модуль бесключевого доступа |
| B (CB) | PWR WDOS | Электростеклоподъемники |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке (1995-1999)
| Название | Защищаемая цепь |
|---|---|
| ECM-B | Топливный насос, PCM/VCM |
| RR DEFOG | Задний обогрев стекла (при наличии) |
| IGN-E | Катушка реле вспомогательного вентилятора, реле компрессора кондиционера, модуль горячего топлива |
| FUEL SOL | Топливный соленоид (дизельный двигатель) |
| GLOW PLUG | Подогрев свечей накала (дизельный двигатель) |
| HORN | Клакисон, лампы моторного отсека |
| AUX FAN | Вспомогательный вентилятор |
| ECM-1 | Форсунки, PCM/VCM |
| HTD ST-FR | Подогрев передних сидений |
| A/C | Кондиционер |
| HTD MIR | Подогрев внешних зеркал (при наличии) |
| ENG-1 | Выключатель зажигания, EGR, продувка адсорбера, соленоид EVRV холостого хода, подогрев O2, подогрев топлива (дизельный двигатель), датчик воды (дизельный двигатель) |
| HTD ST-RR | Не используется |
| LIGHTING | Переключатель фар и регулировки подсветки, предохранители противотуманных фар и礼ного освещения |
| BATT | Аккумулятор, шина блока предохранителей |
| IGN-A | Выключатель зажигания |
| IGN-B | Выключатель зажигания |
| ABS | Модуль антиблокировочной системы тормозов |
| BLOWER | Реле высокого и заднего вентилятора |
| STOP/HAZ | Стоп-сигналы |
| HEATED SEATS | Подогрев сидений (при наличии) |
