В этой статье мы рассмотрим Chevrolet Suburban одиннадцатого поколения и Tahoe четвертого поколения (GMT K2YC/G / K2UC/G), выпускавшиеся с 2015 по 2020 год. Здесь вы найдете схемы блоков предохранителей для Chevrolet Suburban / Tahoe 2015, 2016, 2017, 2018, 2019 и 2020, информацию о расположении панелей предохранителей внутри автомобиля, а также назначение каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Chevrolet Suburban / Tahoe 2015-2020

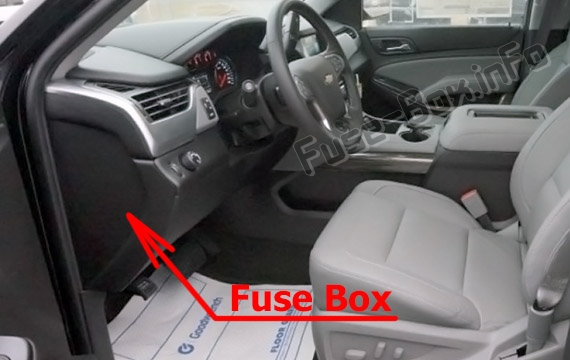

Расположение блока предохранителей
Он расположен на стороне водителя панели приборов, за крышкой.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей панели приборов №1 (2016-2020)
| № | Назначение |
|---|---|
| 1 | Не используется |
| 2 | Не используется |
| 3 | Не используется |
| 4 | Розетка вспомогательного питания 1 |
| 5 | Сохраненное вспомогательное питание/Вспомогательное |
| 6 | Розетка вспомогательного питания от аккумулятора |
| 7 | 2015-2018: Универсальный открыватель гаражных дверей/Внутреннее заднее зеркало. 2019-2020: Универсальный открыватель гаражных дверей/Переключатель маяка на крыше SEO |
| 8 | SEO / Сохраненное вспомогательное питание |
| 9 | Не используется |
| 10 | Модуль управления кузовом 3 |
| 11 | Модуль управления кузовом 5 |
| 12 | Подсветка органов управления на руле |
| 13 | Не используется |
| 14 | Не используется |
| 15 | Не используется |
| 16 | Дискретный логический датчик зажигания |
| 17 | 2015-2018: Модуль обработки видео. 2019-2020: Модуль обработки видео/Модуль виртуального ключа |
| 18 | Модуль зеркала с окном |
| 19 | Модуль управления кузовом 1 |
| 20 | Передняя подушка (если имеется) |
| 21 | Не используется |
| 22 | Не используется |
| 23 | Не используется |
| 24 | 2015-2016: Зажигание обогрева, вентиляции и кондиционирования/Вспомогательный обогрев, вентиляция и кондиционирование. 2017-2020: HVAC/Зажигание |
| 25 | Приборная панель/Диагностический модуль определения зажигания/Зажигание |
| 26 | 2015-2018: Наклонная колонна/SEO, Замок наклонной колоны 1/SEO. 2019-2020: Наклонная колонна/Замок наклонной колоны 1/SEO 1/SEO 2 |
| 27 | Разъем для связи с данными/Модуль сиденья водителя |
| 28 | 2015-2018: Пассивный вход/Пассивный запуск/Аккумулятор обогрева, вентиляции и кондиционирования. 2019-2020: Пассивный вход, Пассивный запуск/Аккумулятор HVAC/CGM |
| 29 | Система предотвращения кражи содержимого |
| 30 | Не используется |
| 31 | Не используется |
| 32 | Не используется |
| 33 | 2015-2017: SEO/Автоматический контроль уровня. 2018-2020: SEO автоматический контроль уровня/Левый обогреваемый сиденье |
| 34 | Электропривод педали с регулировкой положения для парковки (если имеется) |
| 35 | Не используется |
| 36 | Прочее/Запуск/Пуск |
| 37 | Обогрев рулевого колеса |
| 38 | Замок рулевой колонки 2 (если имеется) |
| 39 | Аккумулятор приборной панели |
| 40 | Не используется |
| 41 | Не используется |
| 42 | Европейский прицеп (если имеется) |
| 43 | Левые двери |
| 44 | Электропривод сиденья водителя |
| 45 | Не используется |
| 46 | Правое обогреваемое, охлаждаемое или вентилируемое сиденье (если имеется) |
| 47 | Левое обогреваемое, охлаждаемое или вентилируемое сиденье (если имеется) |
| 48 | Не используется |
| 49 | Не используется |
| 50 | Розетка вспомогательного питания 2 |
| 51 | Не используется |
| 52 | Реле сохраненного вспомогательного питания |
| 53 | Реле пуска/запуска |
| 54 | Не используется |
| 55 | Не используется |
| 56 | Не используется |
Расположение блока предохранителей
Он расположен на стороне пассажира панели приборов, за крышкой.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей панели приборов №2 (2016-2020)
| № | Назначение |
|---|---|
| 1 | Не используется |
| 2 | Не используется |
| 3 | Не используется |
| 4 | Розетка вспомогательного питания 4 |
| 5 | Не используется |
| 6 | Не используется |
| 7 | Не используется |
| 8 | Не используется / Перчаточный ящик |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Органы управления на руле |
| 13 | Модуль управления кузовом 8 |
| 14 | Не используется |
| 15 | Не используется |
| 16 | Не используется |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Модуль управления кузовом 4 |
| 20 | Задняя развлекательная система |
| 21 | Люк/beacon upffiter |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Не используется |
| 26 | Информационно-развлекательная система/Подушка безопасности |
| 27 | Запасной/Переключатель заднего стекла RF/Датчик дождя |
| 28 | Обнаружение препятствий/USB |
| 29 | Радио |
| 30 | Не используется |
| 31 | Не используется |
| 32 | Не используется |
| 33 | Не используется |
| 34 | Не используется |
| 35 | Не используется |
| 36 | Опция специального оборудования B2 |
| 37 | Опция специального оборудования |
| 38 | Модуль управления кузовом 2 |
| 39 | Инвертор кондиционера |
| 40 | Не используется |
| 41 | Не используется |
| 42 | Не используется |
| 43 | Не используется |
| 44 | Мотор окна правой двери |
| 45 | Передний вентилятор |
| 46 | Модуль управления кузовом 6 |
| 47 | Модуль управления кузовом 7 |
| 48 | Усилитель |
| 49 | Правое переднее сиденье |
| 50 | Розетка вспомогательного питания 3 |
| 51 | Не используется |
| 52 | Реле сохраненного вспомогательного питания |
| 53 | Не используется |
| 54 | Не используется |
| 55 | Не используется |
| 56 | Не используется |
Расположение блока предохранителей
Он расположен в моторном отсеке на стороне водителя.
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке (2016-2020)
| № | Назначение |
|---|---|
| 1 | 2015-2019: Электрические подножки. 2020: Подножки с электроприводом |
| 2 | Насос антиблокировочной системы тормозов |
| 3 | BEC салона LT1 |
| 4 | Моторизованный ремень безопасности пассажира |
| 5 | Компрессор выравнивания подвески |
| 6 | Электронное управление раздаточной коробкой полного привода |
| 7 | Не используется |
| 8 | Не используется |
| 9 | Реле топливного насоса / Не используется |
| 10 | Электрический стояночный тормоз / Не используется |
| 11 | Не используется |
| 12 | Не используется |
| 13 | BEC салона LT2 |
| 14 | Задний BEC 1 |
| 15 | Не используется |
| 16 | Не используется |
| 17 | Моторизованный ремень безопасности водителя |
| 18 | Не используется |
| 19 | Не используется |
| 20 | Не используется |
| 21 | Автоматическое выравнивание фар/Соленоид выхлопа |
| 22 | Топливный насос |
| 23 | Модуль интегрированного управления шасси |
| 24 | Активное демпфирование в реальном времени |
| 25 | Модуль питания топливного насоса |
| 26 | Активная гидравлическая помощь/Регулировка напряжения аккумулятора |
| 27 | Не используется |
| 28 | Upfitter 2 |
| 29 | Реле Upfitter 2 |
| 30 | Стеклоочиститель |
| 31 | Модуль интерфейса прицепа (TIM) |
| 32 | Не используется |
| 33 | Не используется |
| 34 | Задние фонари |
| 35 | Клапан антиблокировочной системы тормозов |
| 36 | Тормоза прицепа |
| 37 | Реле Upfitter 3 |
| 38 | Не используется |
| 39 | Правый стоп-сигнал прицепа/Поворотник |
| 40 | Левый стоп-сигнал/поворотник прицепа |
| 41 | Парковочные фонари прицепа |
| 42 | Правые парковочные фонари |
| 43 | Левые парковочные фонари |
| 44 | Upfitter 3 |
| 45 | Рабочий цикл автоматического контроля уровня |
| 46 | Не используется |
| 47 | Upfitter 4 |
| 48 | Реле Upfitter 4 |
| 49 | Задние фонари |
| 50 | Не используется |
| 51 | Реле парковочных фонарей |
| 52 | Не используется |
| 53 | Не используется |
| 54 | Не используется |
| 55 | Не используется |
| 56 | Не используется |
| 57 | Не используется |
| 58 | Не используется |
| 59 | Европейский прицеп |
| 60 | Управление кондиционером |
| 61 | Не используется |
| 62 | Не используется |
| 63 | Upfitter 1 |
| 64 | Не используется |
| 65 | Не используется |
| 66 | Не используется |
| 67 | Аккумулятор прицепа |
| 68 | Не используется / Вторичный топливный насос |
| 69 | RC Upfitter 3 и 4 |
| 70 | VBAT Upfitter 3 и 4 |
| 71 | Не используется |
| 72 | Реле Upfitter 1 |
| 73 | Не используется |
| 74 | Зажигание модуля управления двигателем |
| 75 | Различное зажигание / Запасной |
| 76 | Зажигание трансмиссии |
| 77 | RC Upfitter 1 и 2 |
| 78 | VBAT Upfitter 1 и 2 |
| 79 | Не используется |
| 80 | Не используется |
| 81 | Не используется |
| 82 | Не используется |
| 83 | Европейский прицеп / RC |
| 84 | Реле пуска/запуска |
| 85 | Не используется |
| 86 | Не используется |
| 87 | Двигатель / Датчик MAF/IAT/Влажности/ TIAP |
| 88 | Форсунка A – Нечетные |
| 89 | Форсунка B – Четные |
| 90 | Кислородный датчик B |
| 91 | Управление дросселем |
| 92 | Реле модуля управления двигателем |
| 93 | Сигнал |
| 94 | Противотуманные фары |
| 95 | Дальний свет фар |
| 96 | Не используется |
| 97 | Не используется |
| 98 | Не используется |
| 99 | Не используется |
| 100 | Кислородный датчик A |
| 101 | Модуль управления двигателем |
| 102 | Модуль управления двигателем/Модуль управления трансмиссией |
| 103 | Вспомогательный внутренний обогреватель |
| 104 | Стартер |
| 105 | Не используется |
| 106 | Не используется |
| 107 | AeroShutter |
| 108 | Не используется |
| 109 | Полицейский Upfitter |
| 110 | Не используется |
| 111 | Не используется |
| 112 | Реле стартера |
| 113 | Не используется |
| 114 | Омыватель лобового стекла |
| 115 | Омыватель заднего стекла |
| 116 | Левый вентилятор охлаждения |
| 117 | Предварительный подкачивающий топливный насос |
| 118 | Не используется |
| 119 | Не используется |
| 120 | Реле предварительного подкачивающего топливного насоса |
| 121 | Правая HID-фара |
| 122 | Левая HID-фаре |
| 123 | Правый вентилятор охлаждения |
Расположение блока предохранителей
Он расположен в левой части багажного отсека за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в багажном отсеке (2016-2020)
| № | Назначение |
|---|---|
| 2 | Левое обогреваемое сиденье второго ряда / Не используется |
| 3 | Правое обогреваемое сиденье второго ряда |
| 4 | Обогрев зеркал |
| 5 | Крышка багажника |
| 6 | Разбиватель стекла |
| 7 | Стекло крышки багажника |
| 8 | Логика модуля крышки багажника |
| 9 | Задний стеклоочиститель |
| 10 | Задний обогреватель, вентиляция и кондиционер Вентилятор |
| 11 | Сиденье второго ряда |
| 12 | Модуль крышки багажника |
| 13 | Сиденье третьего ряда |
| 14 | Задняя розетка вспомогательного питания |
| 15 | Задний стеклоочиститель |
| Реле: | |
| 1 | Задний стеклоочиститель |
| 16 | Крышка багажника |
| 17 | Стекло крышки багажника |
| 18 | Задняя противотуманная фара (если имеется) |
| 19 | Задняя противотуманная фара (если имеется) |
| 20 | Обогрев зеркала |
