Схема предохранителей Chevrolet Tahoe 2007-2014

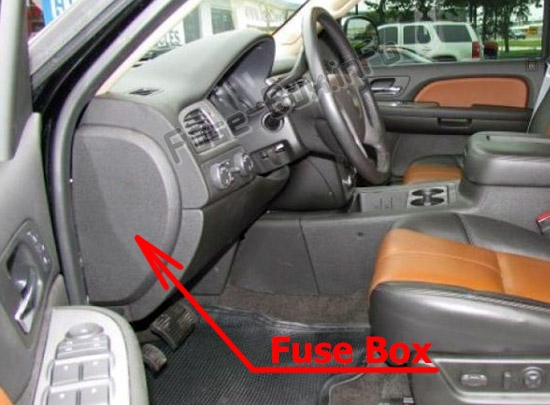

Расположение блока предохранителей
Он расположен на стороне водителя панели приборов, за крышкой.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Назначение |
|---|---|
| 1 | Задние сиденья |
| 2 | Задняя розетка вспомогательного питания |
| 3 | Подсветка рулевого управления |
| 4 | Модуль двери водителя |
| 5 | Плафоны освещения, указатель поворота со стороны водителя |
| 6 | Указатель поворота со стороны водителя, стоп-сигнал |
| 7 | Подсветка панели приборов |
| 8 | Указатель поворота со стороны пассажира, стоп-сигнал |
| 9 | 2007: Модуль управления кузовом 2008: Модуль двери пассажира, универсальная система дистанционного управления домом 2009-2010: Модуль двери пассажира, разблокировка водителя 2011-2014: Блокировка двери пассажира 2 (функция разблокировки) |
| 10 | Центральный замок 2 (функция разблокировки) |
| 11 | Центральный замок 2 (функция блокировки) |
| 12 | Стоп-сигналы, центральный верхний стоп-сигнал |
| 13 | Климат-контроль задней зоны |
| 14 | 2008-2014: Электропривод зеркал |
| 15 | 2007: Модуль двери пассажира, универсальная система дистанционного управления домом 2008-2014: Модуль управления кузовом (BCM) |
| 16 | Розетки вспомогательного питания |
| 17 | Внутреннее освещение |
| 18 | Центральный замок 1 (функция разблокировки) |
| 19 | 2008-2014: Развлекательная система задних сидений |
| 20 | Ультразвуковой датчик заднего парковочного помощника, электропривод задней двери |
| 21 | Центральный замок 1 (функция блокировки) |
| 22 | 2008-2014: Информационный центр водителя (DIC) |
| 23 | Задний стеклоочиститель |
| 24 | 2007: Не используется 2008-2014: Охлаждаемые сиденья |
| 25 | Модуль сиденья водителя, система дистанционного бесключевого доступа |
| 26 | Электропривод двери водителя (функция разблокировки) |
| Автоматический предохранитель | |
| LT DR | Автоматический предохранитель электростеклоподъемника со стороны водителя |
| Разъем жгута проводов | |
| LT DR | Соединение жгута проводов двери водителя |
| BODY | Разъем жгута проводов |
| BODY | Разъем жгута проводов |
Он расположен под панелью приборов, слева от рулевой колонки.
| Разъем жгута | Назначение |
|---|---|
| BODY 2 | Разъем жгута кузова 2 |
| BODY 1 | Разъем жгута кузова 1 |
| BODY 3 | Разъем жгута кузова 3 |
| HEADLINER 3 | Разъем жгута потолочной обивки 3 |
| HEADLINER 2 | Разъем жгута потолочной обивки 2 |
| HEADLINER 1 | Разъем жгута потолочной обивки 1 |
| BRAKE CLUTCH | Разъем жгута тормозного сцепления |
| SEO/UPFITTER | Разъем жгута специального оборудования Upfitter |
| Автоматический предохранитель | |
| CB1 | Автоматический предохранитель электростеклоподъемника со стороны пассажира |
| CB2 | Автоматический предохранитель сиденья пассажира |
| CB3 | Автоматический предохранитель сиденья водителя |
| CB4 | Заднее сдвижное окно |
Расположение блока предохранителей
Схема блока предохранителей (2007)
Назначение предохранителей и реле в моторном отсеке (2007)
| №/Название | Назначение |
|---|---|
| 1 | Не используется |
| 2 | Электронный контроль устойчивости подвески, контроль уровня кузова, выхлоп |
| 3 | Левый трейлерный стоп-сигнал/поворотник |
| 4 | Системы управления двигателем |
| 5 | Модуль управления двигателем, управление дросселем |
| 6 | Правый трейлерный стоп-сигнал/поворотник |
| 7 | Передний стеклоомыватель |
| 8 | Кислородные датчики |
| 9 | Система антиблокировок 2 |
| 10 | Трейлерные задние фонари |
| 11 | Фара ближнего света со стороны водителя |
| 12 | Модуль управления двигателем (аккумулятор) |
| 13 | Форсунки топлива, катушки зажигания (правая сторона) |
| 14 | Модуль управления трансмиссией (аккумулятор) |
| 15 | Задние фонари автомобиля |
| 16 | Фара ближнего света со стороны пассажира |
| 17 | Компрессор кондиционера |
| 18 | Кислородные датчики |
| 19 | Управление трансмиссией (зажигание) |
| 20 | Топливный насос |
| 21 | Не используется |
| 22 | Задний стеклоомыватель |
| 23 | Форсунки топлива, катушки зажигания (левая сторона) |
| 24 | Трейлерные габаритные огни |
| 25 | Габаритные огни со стороны водителя |
| 26 | Габаритные огни со стороны пассажира |
| 27 | Противотуманные фары |
| 28 | Гудок |
| 29 | Фара дальнего света со стороны пассажира |
| 30 | Дневные ходовые огни |
| 31 | Фара дальнего света со стороны водителя |
| 32 | Не используется |
| 33 | Люк в крыше, аварийная лампа крыши |
| 34 | Система зажигания ключа, система защиты от кражи |
| 35 | Стеклоочиститель лобового стекла |
| 36 | SEO B2 Upfitter (аккумулятор) |
| 37 | Электропривод регулировки педалей |
| 38 | Климат-контроль (аккумулятор) |
| 39 | Система подушек безопасности (зажигание) |
| 40 | Усилитель |
| 41 | Аудиосистема |
| 42 | Полноприводная трансмиссия |
| 43 | Разное (зажигание), камера заднего вида, круиз-контроль |
| 44 | Открытие задней двери |
| 45 | OnStar®, дисплей развлекательной системы задних сидений |
| 46 | Приборная панель |
| 47 | Не используется |
| 48 | Не используется |
| 49 | Вспомогательный климат-контроль (зажигание), зеркало с компасом-температурой |
| 50 | Задний стеклоочиститель |
| 51 | Система подушек безопасности (аккумулятор) |
| 52 | SEO B1 Upfitter (аккумулятор) |
| 53 | Прикуриватель, розетка вспомогательного питания |
| 54 | Реле компрессора контроля уровня, SEO Upfitter |
| 55 | Климат-контроль (зажигание) |
| 56 | Модуль управления двигателем, вспомогательный топливный насос (зажигание) |
| Предохранитель J-Case | |
| 60 | Вентилятор охлаждения 1 |
| 61 | Компрессор контроля уровня |
| 62 | Усиленная система антиблокировок |
| 63 | Вентилятор охлаждения 2 |
| 64 | Система антиблокировок 1 |
| 65 | Стартер |
| 66 | Stud 2 (тормоза прицепа) |
| 67 | Левый распределительный электрический центр 1 |
| 68 | Электрические подножки |
| 69 | Система подогрева омывателя лобового стекла |
| 70 | Система полного привода |
| 71 | Stud 1 (питание аккумулятора разъема прицепа |
| 72 | Средний распределительный электрический центр 1 |
| 73 | Вентилятор климат-контроля |
| 74 | Модуль электропривода задней двери |
| 75 | Левый распределительный электрический центр 2 |
| Реле | |
| FAN HI | Высокоскоростной вентилятор охлаждения |
| FAN LO | Низкоскоростной вентилятор охлаждения |
| ENG EXH VLV | Не используется |
| FAN CNTRL | Управление вентилятором охлаждения |
| HDLP LO/HID | Фары ближнего света |
| FOG LAMP | Компрессор кондиционера |
| STRTR | Стартер |
| PWR/TRN | Трансмиссия |
| FUEL PMP | Топливный насос |
| PRK LAMP | Габаритные огни |
| REAR DEFOG | Задний обогреватель |
| RUN/CRANK | Коммутируемое питание |
Схема блока предохранителей (2008-2014)
Назначение предохранителей и реле в моторном отсеке (2008-2014)
| №/Название | Назначение |
|---|---|
| 1 | Правый трейлерный стоп-сигнал/поворотник |
| 2 | Электронный контроль устойчивости подвески, контроль уровня кузова, выхлоп |
| 3 | Левый трейлерный стоп-сигнал/поворотник |
| 4 | Системы управления двигателем |
| 5 | Модуль управления двигателем, управление дросселем |
| 6 | Контроллер тормозов прицепа / Правый трейлерный стоп-сигнал/поворотник |
| 7 | Передний стеклоомыватель |
| 8 | Кислородные датчики |
| 9 | Система антиблокировок 2 |
| 10 | Трейлерные задние фонари |
| 11 | Фара ближнего света со стороны водителя |
| 12 | Модуль управления двигателем (аккумулятор) |
| 13 | Форсунки топлива, катушки зажигания (правая сторона) |
| 14 | Модуль управления трансмиссией (аккумулятор) |
| 15 | Задние фонари автомобиля |
| 16 | Фара ближнего света со стороны пассажира |
| 17 | Компрессор кондиционера |
| 18 | Кислородные датчики |
| 19 | Управление трансмиссией (зажигание) |
| 20 | Топливный насос |
| 21 | Модуль управления топливной системой |
| 22 | Омыватель фар |
| 23 | Задний омыватель |
| 24 | Форсунки топлива, катушки зажигания (левая сторона) |
| 25 | Трейлерные габаритные огни |
| 26 | Габаритные огни со стороны водителя |
| 27 | Габаритные огни со стороны пассажира |
| 28 | Противотуманные фары |
| 29 | Гудок |
| 30 | Фара дальнего света со стороны пассажира |
| 31 | Дневные ходовые огни (DRL) (при наличии) |
| 32 | Фара дальнего света со стороны водителя |
| 33 | Дневные ходовые огни 2 (при наличии) |
| 34 | Люк в крыше |
| 35 | Система зажигания ключа, система защиты от кражи |
| 36 | Стеклоочиститель лобового стекла |
| 37 | SEO B2 Upfitter (аккумулятор) |
| 38 | Электропривод регулировки педалей |
| 39 | Климат-контроль (аккумулятор) |
| 40 | Система подушек безопасности (зажигание) |
| 41 | Усилитель |
| 42 | Аудиосистема |
| 43 | Разное (зажигание), круиз-контроль |
| 44 | Открытие задней двери |
| 45 | Система подушек безопасности (аккумулятор) |
| 46 | Приборная панель |
| 47 | 2008: Отбор мощности 2009-2014: Не используется |
| 48 | 2008: Вспомогательный климат-контроль (зажигание), зеркало с компасом-температурой 2009-2014: Вспомогательный климат-контроль (зажигание) |
| 49 | Центральный верхний стоп-сигнал (CHMSL) |
| 50 | Задний обогреватель |
| 51 | Подогрев зеркал |
| 52 | SEO B1 Upfitter (аккумулятор) |
| 53 | Прикуриватель, розетка вспомогательного питания |
| 54 | 2008: Реле компрессора контроля уровня, SEO Upfitter 2009-2014: Реле компрессора контроля уровня |
| 55 | Климат-контроль (зажигание) |
| 56 | Модуль управления двигателем, вспомогательный топливный насос (зажигание) |
| Предохранитель J-Case | |
| 57 | 2009-2014: Вентилятор охлаждения 1 |
| 58 | 2009-2014: Компрессор контроля уровня |
| 59 | 2009-2014: Усиленная система антиблокировок тормозов |
| 60 | 2008: Вентилятор охлаждения 1 2009-2014: Вентилятор охлаждения 2 |
| 61 | Система антиблокировок 1 |
| 62 | Стартер |
| 63 | Stud 2 (тормоза прицепа) |
| 64 | Левый распределительный электрический центр 1 |
| 65 | Электрические подножки |
| 66 | Система подогрева омывателя лобового стекла |
| 67 | 2008: Система полного привода 2009-2014: Раздаточная коробка |
| 68 | Stud 1 (питание аккумулятора разъема прицепа) |
| 69 | Средний распределительный электрический центр 1 |
| 70 | Вентилятор климат-контроля |
| 71 | Модуль электропривода задней двери |
| 72 | Левый распределительный электрический центр 2 |
| Реле | |
| FAN HI | Высокоскоростной вентилятор охлаждения |
| FAN LO | Низкоскоростной вентилятор охлаждения |
| ENG EXH VLV | Не используется |
| FAN CNTRL | Управление вентилятором охлаждения |
| HDLP LO/HID | Фары ближнего света |
| FOG LAMP | Компрессор кондиционера |
| STRTR | Стартер |
| PWR/TRN | Трансмиссия |
| FUEL PMP | Топливный насос |
| PRK LAMP | Габаритные огни |
| REAR DEFOG | Задний обогреватель |
| RUN/CRANK | Коммутируемое питание |
Блок расположен в моторном отсеке ближе к передней части автомобиля.
Вспомогательный блок предохранителей моторного отсека (гибрид)
| №/Название | Назначение |
|---|---|
| 1 | ACPO |
| 2 | BECM FAN |
| 3 | ACCM |
| 4 | CAB HTR PMP |
| 5 | Пусто |
| 6 | COOL PUMP |
| 7 | EPS |
| 8 | Модуль управления приводом электромотора/генератора 1 |
| 9 | Модуль управления приводом электромотора/генератора 2 |
| 10 | BECM |
| Предохранители J-Case | |
| FAN 1 | Вентилятор охлаждения 1 |
| TRANS PUMP | Вспомогательный насос трансмиссионной жидкости |
| FAN 2 | Вентилятор охлаждения 2 |
| CAB HTR PMP | Насос отопителя кабины |
| Реле | |
| FAN LOW | Реле низкоскоростного вентилятора охлаждения |
| FAN MID 1 | Среднескоростной вентилятор охлаждения 1 |
| FAN HI | Реле высокоскоростного вентилятора охлаждения |
| FAN MID 2 | Среднескоростной вентилятор охлаждения 2 |
| FAN CNTRL | Управление вентилятором охлаждения |
