Схема предохранителей Chevrolet TrailBlazer 2002-2009

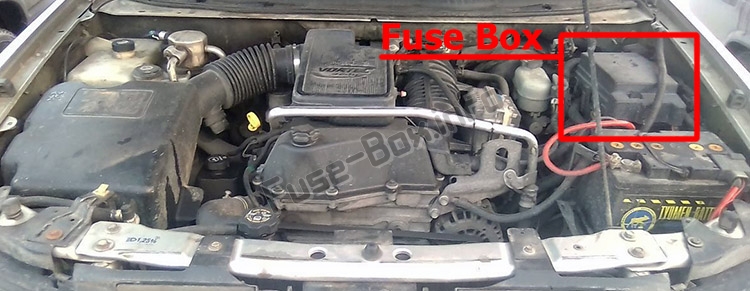

Расположение блока предохранителей
Он расположен в моторном отсеке со стороны водителя, под двумя крышками.
Двигатель L6, 2002-2003
Назначение предохранителей и реле в блоке предохранителей под капотом, двигатель L6 (2002, 2003)
| № | Назначение |
|---|---|
| 1 | Пневмоподвеска с электрическим управлением |
| 2 | Фара ближнего света со стороны пассажира, дальний свет |
| 3 | Фара ближнего света со стороны пассажира, ближний свет |
| 4 | Задние габаритные огни прицепа |
| 5 | Фара ближнего света со стороны водителя, дальний свет |
| 6 | Фара со стороны водителя, ближний свет |
| 7 | ОМЫВ |
| 8 | Автоматическая раздаточная коробка |
| g | Стеклоочистители лобового стекла |
| 10 | Модуль управления силовой установкой B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Прикуриватель |
| 14 | Катушки зажигания |
| 15 | Пневмоподвеска |
| 16 | TBD-Зажигание 1 |
| 17 | Коленвал |
| 18 | Подушка безопасности |
| 19 | Электротормоз |
| 20 | Вентилятор охлаждения |
| 21 | Гудок |
| 22 | Зажигание E |
| 23 | Электронное управление дросселем |
| 24 | Приборная панель, Центр информации водителя |
| 25 | Система автоматической блокировки селектора |
| 26 | Двигатель 1 |
| 27 | Задний ход |
| 28 | Модуль управления силовой установкой 1 |
| 29 | Кислородный датчик |
| 30 | Кондиционер |
| 31 | Контроллер кузова грузовика |
| 32 | Прицеп |
| 33 | Антиблокировочная система тормозов (ABS) |
| 34 | Зажигание A |
| 35 | Мотор вентилятора |
| 36 | Зажигание B |
| 50 | Поворотник прицепа со стороны пассажира |
| 51 | Поворотник прицепа со стороны водителя |
| 52 | Аварийные сигнальные огни |
| Реле | |
| 37 | Пусто |
| 38 | Омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Гудок |
| 41 | Топливный насос |
| 42 | Стеклоочиститель/омыватель лобового стекла |
| 43 | Фары дальнего света |
| 44 | Кондиционер |
| 45 | Вентилятор охлаждения |
| 46 | Модуль управления фарами водителя |
| 47 | Стартер |
| Разное | |
| 48 | Аккумулятор приборной панели |
| 49 | Экстрактор предохранителей |
Двигатель L6, 2004-2006
Назначение предохранителей и реле в блоке предохранителей под капотом, двигатель L6 (2004, 2005, 2006)
| № | Назначение |
|---|---|
| 1 | Пневмоподвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Задние габаритные огни прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Омыватель заднего стекла, омыватель фар |
| 8 | Автоматическая раздаточная коробка |
| 9 | Омыватель лобового стекла |
| 10 | Модуль управления силовой установкой B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Прикуриватель |
| 14 | 2004-2005: Катушки зажигания |
| 15 | Электропривод педали |
| 16 | Контроллер кузова грузовика, Зажигание 1 |
| 17 | Коленвал |
| 18 | Подушка безопасности |
| 19 | Электротормоз прицепа |
| 20 | Вентилятор охлаждения |
| 21 | Гудок |
| 22 | Зажигание E |
| 23 | Электронное управление дросселем |
| 24 | Приборная панель, Центр информации водителя |
| 25 | Система автоматической блокировки селектора |
| 26 | 2004: Задний ход 2005-2006: Двигатель 1 |
| 27 | 2004: Двигатель 1 2005-2006: Задний ход |
| 28 | Модуль управления силовой установкой 1 |
| 29 | Кислородный датчик |
| 30 | Кондиционер |
| 31 | Контроллер кузова грузовика |
| 32 | Прицеп |
| 33 | Антиблокировочная система тормозов (ABS) |
| 34 | Зажигание A |
| 35 | Мотор вентилятора |
| 36 | Зажигание B |
| 50 | Поворотник прицепа со стороны пассажира |
| 51 | Поворотник прицепа со стороны водителя |
| 52 | Аварийные сигнальные огни |
| 53 | 2004: Электропривод педали 2005-2006: Модуль управления фарами водителя |
| 54 | Соленоид реактора впрыска воздуха (AIR) |
| 56 | Насос реактора впрыска воздуха (AIR) |
| Реле | |
| 37 | Омыватель фар |
| 38 | Омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Гудок |
| 41 | Топливный насос |
| 42 | Омыватель лобового стекла |
| 43 | Фары дальнего света |
| 44 | Кондиционер |
| 45 | Вентилятор охлаждения |
| 46 | Модуль управления фарами водителя |
| 47 | Стартер |
| 49 | Электропривод педали |
| 55 | Соленоид реактора впрыска воздуха (AIR) |
| 57 | Силовая установка (2006) |
| 58 | Система улучшения устойчивости автомобиля (StabiliTrak) (2006) |
| Разное | |
| 48 | Аккумулятор приборной панели |
Двигатель L6, 2007-2008
Назначение предохранителей и реле в блоке предохранителей под капотом, двигатель L6 (2007, 2008)
| № | Назначение |
|---|---|
| 1 | Пневмоподвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Задние габаритные огни прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Стеклоочиститель лобового стекла |
| 8 | Автоматическая раздаточная коробка |
| 9 | Омыватель лобового стекла |
| 10 | Модуль управления силовой установкой B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Прикуриватель |
| 14 | Не используется |
| 15 | Электропривод педали |
| 16 | Контроллер кузова грузовика, Зажигание 1 |
| 17 | Коленвал |
| 18 | Подушка безопасности |
| 19 | Электротормоз прицепа |
| 20 | Вентилятор охлаждения |
| 21 | Гудок |
| 22 | Зажигание E |
| 23 | Электронное управление дросселем |
| 24 | Приборная панель, Центр информации водителя |
| 25 | Система автоматической блокировки селектора |
| 26 | Модуль управления трансмиссией (TCM) Канister |
| 27 | Задний ход |
| 28 | Модуль управления силовой установкой 1 |
| 29 | Кислородный датчик |
| 30 | Кондиционер |
| 31 | Контроллер кузова грузовика 1 |
| 32 | Прицеп |
| 33 | Антиблокировочная система тормозов (ABS) |
| 34 | Зажигание A |
| 35 | Мотор вентилятора |
| 36 | Зажигание B |
| 50 | Поворотник прицепа со стороны пассажира |
| 51 | Поворотник прицепа со стороны водителя |
| 52 | Аварийные сигнальные огни |
| 53 | Модуль управления фарами водителя |
| 54 | Соленоид реактора впрыска воздуха (AIR) |
| 56 | Насос реактора впрыска воздуха (AIR) |
| 58 | Система улучшения устойчивости автомобиля (StabiliTrak) |
| 59 | Регулируемое управление напряжением |
| Реле | |
| 37 | Омыватель фар |
| 38 | Задний стеклоочиститель/омыватель |
| 39 | Противотуманные фары |
| 40 | Гудок |
| 41 | Топливный насос |
| 42 | Омыватель лобового стекла |
| 43 | Фары дальнего света |
| 44 | Кондиционер |
| 45 | Вентилятор охлаждения |
| 46 | Модуль управления фарами водителя |
| 47 | Стартер |
| 49 | Электропривод педали |
| 55 | Соленоид реактора впрыска воздуха (AIR) |
| 57 | Силовая установка |
| Разное | |
| 48 | Аккумулятор приборной панели |
Блок предохранителей под капотом (2009)
Назначение предохранителей и реле в блоке предохранителей под капотом (2009)
| № | Назначение |
|---|---|
| 1 | Пневмоподвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Задние габаритные огни прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Стеклоочиститель лобового стекла |
| 8 | Активная раздаточная коробка |
| 9 | Омыватель лобового стекла |
| 10 | Модуль управления силовой установкой B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Прикуриватель |
| 14 | Катушки зажигания |
| 15 | Канister модуля управления трансмиссией |
| 16 | Контроллер кузова грузовика, Зажигание 1 |
| 17 | Коленвал |
| 18 | Подушка безопасности |
| 19 | Электротормоз прицепа |
| 21 | Гудок |
| 22 | Зажигание E |
| 23 | Электронное управление дросселем |
| 24 | Приборная панель, Центр информации водителя |
| 25 | Блокировка селектора трансмиссии тормозом |
| 26 | Двигатель 1 |
| 27 | Задний ход |
| 28 | Модуль управления двигателем 1 |
| 29 | Модуль управления двигателем |
| 30 | Кондиционер |
| 31 | Форсунка A |
| 32 | Прицеп |
| 33 | Антиблокировочная система тормозов (ABS) |
| 34 | Зажигание A |
| 35 | Вентилятор |
| 36 | Зажигание B |
| 50 | Поворотник прицепа со стороны пассажира |
| 51 | Поворотник прицепа со стороны водителя |
| 52 | Аварийные сигнальные огни |
| 53 | Трансмиссия |
| 54 | Кислородный датчик B |
| 55 | Кислородный датчик A |
| 56 | Форсунка B |
| 57 | Модуль управления фарами водителя |
| 58 | Контроллер кузова 1 |
| 59 | Электропривод педалей |
| 61 | Система улучшения устойчивости автомобиля |
| 62 | Регулируемое управление напряжением |
| 63 | Соленоид воздуха |
| 64 | Насос воздуха |
| Реле | |
| 37 | Стеклоочиститель фар |
| 38 | Задний стеклоочиститель/омыватель |
| 39 | Противотуманные фары |
| 40 | Гудок |
| 41 | Топливный насос |
| 42 | Омыватель лобового стекла |
| 43 | Фары дальнего света |
| 44 | Кондиционер |
| 46 | Модуль управления фарами водителя |
| 47 | Стартер |
| 49 | Электропривод педали |
| 60 | Силовая установка |
| 69 | Соленоид воздуха |
| Разное | |
| 48 | Аккумулятор приборной панели |
Двигатель V8, 2003-2004
Назначение предохранителей и реле в блоке предохранителей под капотом, двигатель V8 (2003, 2004)
| № | Назначение |
|---|---|
| 1 | Пневмоподвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Задние габаритные огни прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Омыватель заднего стекла, омыватель фар |
| 8 | Автоматическая раздаточная коробка |
| 9 | Омыватель лобового стекла |
| 10 | Модуль управления силовой установкой B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Прикуриватель |
| 14 | Катушки зажигания |
| 15 | Вентиляция канisters |
| 16 | TBC-Зажигание 1 |
| 17 | Коленвал |
| 18 | Подушка безопасности |
| 19 | Электротормоз прицепа |
| 20 | Вентилятор охлаждения |
| 21 | Гудок |
| 22 | Зажигание E |
| 23 | Электронное управление дросселем |
| 24 | Приборная панель, Центр информации водителя |
| 25 | Система автоматической блокировки селектора |
| 26 | 2003: Двигатель 1 2004: Задний ход |
| 27 | 2003: Задний ход 2004: Двигатель 1 |
| 28 | Модуль управления силовой установкой 1 |
| 30 | Кондиционер |
| 31 | Контроллер кузова грузовика |
| 32 | Прицеп |
| 33 | Антиблокировочная система тормозов (ABS) |
| 34 | Зажигание A |
| 35 | Мотор вентилятора |
| 36 | Зажигание B |
| 50 | Поворотник прицепа со стороны пассажира |
| 51 | Поворотник прицепа со стороны водителя |
| 52 | Аварийные сигнальные огни |
| 53 | Кислородный датчик банк B |
| 54 | Кислородный датчик банк A |
| 55 | Форсунка банк A |
| 56 | Форсунка банк B |
| 57 | Электропривод педали |
| Реле | |
| 37 | Омыватель фар |
| 38 | Омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Гудок |
| 41 | Топливный насос |
| 42 | Омыватель лобового стекла |
| 43 | Фары дальнего света |
| 44 | Кондиционер |
| 45 | Вентилятор охлаждения |
| 46 | Модуль управления фарами водителя |
| 47 | Стартер |
| 49 | Электропривод педали |
| 58 | Зажигание 1 |
| Разное | |
| 48 | Аккумулятор приборной панели |
Двигатель V8, 2005-2008
Назначение предохранителей и реле в блоке предохранителей под капотом, двигатель V8 (2005-2008)
| № | Назначение |
|---|---|
| 1 | Пневмоподвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Задние габаритные огни прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | 2005-2006: Омыватель заднего стекла, омыватель фар 2007-2008: Стеклоочиститель лобового стекла |
| 8 | Автоматическая раздаточная коробка |
| 9 | Омыватель лобового стекла |
| 10 | Модуль управления силовой установкой B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Прикуриватель |
| 14 | Катушки зажигания |
| 15 | 2005-2006: Вентиляция канisters 2007-2008: Модуль управления трансмиссией / Вентиляция канisters |
| 16 | Контроллер кузова грузовика, Зажигание 1 |
| 17 | Коленвал |
| 18 | Подушка безопасности |
| 19 | Электротормоз прицепа |
| 20 | Вентилятор охлаждения |
| 21 | Гудок |
| 22 | Зажигание E |
| 23 | Электронное управление дросселем |
| 24 | Приборная панель, Центр информации водителя |
| 25 | Система автоматической блокировки селектора |
| 26 | Двигатель 1 |
| 27 | Задний ход |
| 28 | Модуль управления силовой установкой 1 |
| 29 | Модуль управления силовой установкой |
| 30 | Кондиционер |
| 31 | Форсунка банк A |
| 32 | Прицеп |
| 33 | Антиблокировочная система тормозов (ABS) |
| 34 | Зажигание A |
| 35 | Мотор вентилятора |
| 36 | Зажигание B |
| 50 | Поворотник прицепа со стороны пассажира |
| 51 | Поворотник прицепа со стороны водителя |
| 52 | Аварийные сигнальные огни |
| 53 | Трансмиссия |
| 54 | Кислородный датчик банк B |
| 55 | Кислородный датчик банк A |
| 56 | Форсунка банк B |
| 57 | Модуль управления фарами водителя |
| 58 | Контроллер кузова 1 |
| 59 | Электропривод педали |
| 61 | Система улучшения устойчивости автомобиля (StabiliTrak) |
| 62 | Регулируемое управление напряжением |
| Реле | |
| 37 | Омыватель фар |
| 38 | Задний стеклоочиститель |
| 39 | Противотуманные фары |
| 40 | Гудок |
| 41 | Топливный насос |
| 42 | Омыватель лобового стекла |
| 43 | Фары дальнего света |
| 44 | Кондиционер |
| 45 | Вентилятор охлаждения |
| 46 | Модуль управления фарами водителя |
| 47 | Стартер |
| 49 | Электропривод педали |
| 60 | Силовая установка |
| Разное | |
| 48 | Аккумулятор приборной панели |
Расположение блока предохранителей
Он расположен под левым задним сиденьем, под двумя крышками.
Схема блока предохранителей (TrailBlazer)
Назначение предохранителей в заднем блоке под сиденьем (TrailBlazer, 2002-2009)
| № | Назначение |
|---|---|
| 01 | Модуль управления дверью пассажира |
| 02 | Модуль управления дверью водителя |
| 03 | Модуль задней двери 2 |
| 04 | Контроллер кузова грузовика 3 |
| 05 | Задние противотуманные фары |
| 06 | 2002-2003: Модуль задней двери/Модуль сиденья водителя 2004-2009: Пусто |
| 07 | Контроллер кузова грузовика 2 |
| 08 | Электропривод сидений |
| 09 | 2002-2003: Пусто 2003-2009: Задний стеклоочиститель |
| 10 | Модуль двери водителя |
| 11 | Усилитель |
| 12 | Модуль двери пассажира |
| 13 | Задние климат-контроли |
| 14 | Задние габаритные огни со стороны водителя |
| 15 | 2002-2003: Вспомогательное питание 2 2003-2009: Пусто |
| 16 | Центральный верхний стоп-сигнал (CHMSL) |
| 17 | Задние габаритные огни со стороны пассажира |
| 18 | Замки |
| 19 | 2002-2003: Пусто 2003-2009: Модуль задней двери/Модуль сиденья водителя |
| 20 | 2002-2004: Люк 2005-2009: Пусто |
| 21 | Замок |
| 23 | Пусто |
| 24 | Разблокировка |
| 25 | Пусто |
| 26 | Пусто |
| 27 | Аккумулятор OnStar в потолке, Система OnStar |
| 28 | 2002-2004: Пусто 2005-2009: Люк |
| 29 | Не используется |
| 30 | Габаритные огни |
| 31 | Контроллер кузова грузовика Аксессуары |
| 32 | Контроллер кузова грузовика 5 |
| 33 | Передние стеклоочистители |
| 34 | Стоп-сигнал автомобиля |
| 35 | 2002-2004: Пусто 2005-2009: Модуль управления трансмиссией |
| 36 | Вентиляция и кондиционирование B |
| 37 | Передние габаритные огни |
| 38 | Поворотник со стороны водителя |
| 39 | Вентиляция и кондиционирование 1 |
| 40 | Контроллер кузова грузовика 4 |
| 41 | Радио |
| 42 | Габариты прицепа |
| 43 | Поворотник со стороны пассажира |
| 44 | Вентиляция и кондиционирование |
| 45 | Задние противотуманные фары |
| 46 | Вспомогательное питание 1 |
| 47 | Зажигание 0 |
| 48 | Полный привод |
| 49 | Пусто |
| 50 | Контроллер кузова грузовика Зажигание |
| 51 | Тормоза |
| 52 | Контроллер кузова грузовика Работа |
Схема блока предохранителей (TrailBlazer EXT)
Назначение предохранителей в заднем блоке под сиденьем (TrailBlazer EXT, 2004-2006)
| № | Назначение |
|---|---|
| 01 | Модуль управления правой дверью |
| 02 | Модуль управления левой дверью |
| 03 | Модуль задней двери 2 |
| 04 | Контроллер кузова грузовика 3 |
| 05 | Задние противотуманные фары |
| 06 | Пусто |
| 07 | Контроллер кузова грузовика 2 |
| 08 | Электропривод сидений |
| 09 | Задний стеклоочиститель |
| 10 | Модуль двери водителя |
| 11 | Усилитель |
| 12 | Модуль двери пассажира |
| 13 | Задние климат-контроли |
| 14 | Левые задние габаритные огни |
| 15 | Пусто |
| 16 | Центральный верхний стоп-сигнал |
| 17 | Правые задние габаритные огни |
| 18 | Замки |
| 19 | Модуль задней двери/Модуль сиденья водителя |
| 20 | Вентиляционное окно |
| 21 | Замок |
| 22 | Вспомогательное питание после отключения зажигания |
| 23 | Пусто |
| 24 | Разблокировка |
| 25 | Пусто |
| 26 | Пусто |
| 27 | Аккумулятор OnStar в потолке, Система OnStar |
| 28 | Люк |
| 29 | Стеклоочистители с датчиком дождя |
| 30 | Габаритные огни |
| 31 | Контроллер кузова грузовика Аксессуары |
| 32 | Контроллер кузова грузовика 5 |
| 33 | Передние стеклоочистители |
| 34 | Стоп-сигнал автомобиля |
| 35 | Модуль управления трансмиссией |
| 36 | Вентиляция и кондиционирование B |
| 37 | Передние габаритные огни |
| 38 | Левый поворотник |
| 39 | Вентиляция и кондиционирование 1 |
| 40 | Контроллер кузова грузовика 4 |
| 41 | Радио |
| 42 | Габариты прицепа |
| 43 | Правый поворотник |
| 44 | Вентиляция и кондиционирование |
| 45 | Задние противотуманные фары |
| 46 | Вспомогательное питание 1 |
| 47 | Зажигание 0 |
| 48 | Полный привод |
| 49 | Пусто |
| 50 | Контроллер кузова грузовика Зажигание |
| 51 | Тормоза |
| 52 | Контроллер кузова грузовика Работа |
| BLANK | Не используется |
