Схема предохранителей Chevrolet TrailBlazer 2020-2022…
Салон

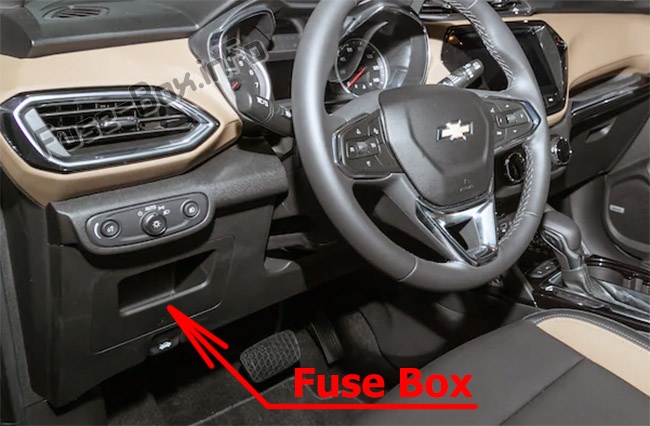

Блок предохранителей расположен за отделением для хранения слева и ниже рулевого колеса.
Моторный отсек
Он расположен рядом с аккумулятором.
Багажный отсек
Блок предохранителей заднего отсека расположен за крышкой на стороне водителя в багажном отсеке.
Блок предохранителей в салоне
Назначение предохранителей в панели приборов
| № | Название предохранителя |
|---|---|
| F01 | LUMBAR |
| F02 | SUNROOF |
| F03 | VBAT 3 |
| F04 | VBAT 7 |
| F05 | VBAT 6 |
| F06 | AUTO HVAC |
| F07 | CGM |
| F08 | ST WHL HTR |
| F09 | DISPLAY |
| F10 | RADIO |
| F11 | ONSTAR |
| F12 | PARK ASSIST |
| F13 | MAN. HVAC |
| F14 | WL CHARGER |
| F15 | VBAT 2 |
| F16 | VBAT 1 |
| F17 | SWC BKLT |
| F18 | — |
| F19 | — |
| F20 | CLOCK SPRING |
| F21 | OCC SEN |
| F22 | DLC |
| F23 | SDM |
| F24 | IGN SW/ESCL |
| F25 | PWR L-GATE MDL |
| F26 | SEC FUSE-2 |
| F27 | PWR SEAT CO-DR |
| F28 | VBAT 8 |
| F29 | DC-DC |
| F30 | PWR L-GATE MDL |
| F31 | OSRVM |
| F32 | FRT HS PWR-1 |
| F33 | VBAT 4 |
| F34 | FRT HS PWR-2 |
| F35 | AMPLIFIER |
| F36 | SEC FUSE-1 |
| F37 | PWR SEAT DR |
| F38 | DC-DC 400W / DC-DC 200W |
| F39 | 2022: SEC FUSE-1 |
| F40 | HVAC BLOWER |
| F41/CB1 | — |
| CB2 | APO (Circuit Breaker) |
| Реле | |
| K01 | i-RAP ACC |
| K02 | RUN |
| K03 | LOGISTICS |
| K04 | — |
| K05 | — |
| K06 | — |
Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке
| № | Название предохранителя |
|---|---|
| F01 | — |
| F02 | CLSTR |
| F03 | — |
| F04 | FRT WPR |
| F05 | — |
| F06 | OSRVM DEFOG |
| F07 | L/GATE RELSE |
| F08 | AHL AFL MTR1 |
| F09 | VENT SEAT |
| F10 | — |
| F11 | AHL AFL MTR2 |
| F12 | — |
| F13 | REAR WNDW DEFOG |
| F14 | ISRVM REAR VIEW CAMERA |
| F15 | DEFC MDL RUN/CRNK |
| F16 | HDLP LVL |
| F17 | — |
| F18 | FTZM |
| F19 | — |
| F20 | — |
| F21 | E-BOOST PWR1 |
| F22 | TRLR ST/TRN LT — TRLR |
| F23 | STRTR PINION |
| F24 | ESCL |
| F25 | ECM TCM RUN/CRNK |
| F26 | FRT/REAR WSW PUMP |
| F27 | IGN COIL — Бензин; ECM PT3 — Дизель |
| F28 | AERO SH |
| F29 | AHL AFL MDL |
| F30 | STRTR SOL |
| F31 | ECM PT2 |
| F32 | ENG COMP2 |
| F33 | RVC |
| F34 | FRT FOG LP |
| F35 | ENG COMP1 |
| F36 | ECM PT1 |
| F37 | AUX OIL PUMP |
| F38 | TRLR PRK LAMP — TRLR |
| F39 | — |
| F40 | AUX WATER PUMP |
| F41 | REAR WPR |
| F42 | HORN |
| F43 | PWR WNDW RT |
| F44 | REAR WPR PRK |
| F45 | A/C CLTCH |
| F46 | — |
| F47 | ECM BATT |
| F48 | CLOW PLUG |
| F49 | HDLP HI LH |
| F50 | — |
| F51 | HDLP HI RH |
| F52 | NOX SOOT SNSR — Дизель; TRLR ST/TRN RT — TRLR |
| F53 | — |
| F54 | PEPS |
| F55 | PWR WNDW LT |
| F56 | CNSTR VENT SOL — Бензин; DEFC MDL — Дизель |
| F57 | DEFC MDL |
| F58 | TCM BATT |
| F59 | — |
| F60 | DEF HTR |
| F61 | — |
| F62 | FUEL HTR — Дизель |
| F63 | — |
| SF01-SF06 | Запасные предохранители |
| Реле | |
| K01 | — |
| K02 | — |
| K03 | RUN/CRNK |
| K04 | REAR DEFOG |
| K05 | STRTR SOL |
| K06 | STRTR PINION |
| K07 | A/C CNTRL |
| K08 | PT RLY |
| K09 | FUEL HTR DSL |
| K10 | — |
| K11 | — |
Блок предохранителей в багажном отсеке
Назначение предохранителей в багажнике
| № | Название предохранителя |
|---|---|
| F01 | — |
| F02 | RDCM ELEC |
| F03 | — |
| F04 | — |
| F05 | DC/AC INVERTER |
| F06 | — |
| F07 | RDCM |
| F08 | RR SEAT HEAT PWR1 |
| F09 | — |
| F10 | RR SEAT HEAT PWR2 |
| F11 | — |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | — |
| F16 | — |
| F17 | — |
| F18 | — |
| F19 | — |
| F20 | — |
| F21 | — |
| CB1 | — |
| Реле | |
| K01 | — |
| K02 | — |
| K03 | — |
| K04 | — |
| K05 | — |
