Родстер Fiat 124 Spider (тип 348) выпускается с 2016 года по настоящее время. В этой статье вы найдёте схемы блоков предохранителей для Fiat 124 Spider 2016, 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Fiat 124 Spider 2016-2019…

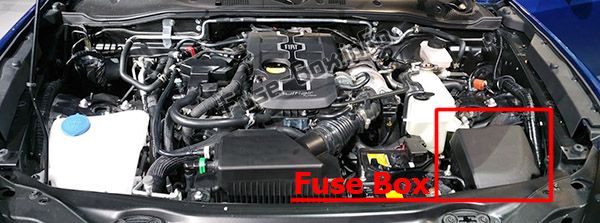

Моторный отсек
1 — Замок
2 — Крышка
Салон
Блок предохранителей расположен с левой стороны автомобиля у двери, под крышкой.
2016
Моторный отсек
Назначение предохранителей в моторном отсеке (2016)
| № | ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| F03 | HORN2 | 7.5 A | Сигнал |
| F06 | — | — | — |
| F07 | INTERIOR | 15 A | Потолочный свет |
| F09 | AUDIO2 | 15 A | Аудиосистема |
| F10 | METER1 | 10 A | Приборная панель |
| F11 | SRS1 | 7.5 A | Подушка безопасности |
| F12 | — | — | — |
| F13 | RADIO | 7.5 A | Аудиосистема |
| F17 | AUDIO1 | 25 A | Аудиосистема |
| F18 | A/CMAG | 7.5 A | Кондиционер |
| F20 | AT | 15 A | Система управления АКПП (при наличии) |
| F21 | D LOCK | 25 A | Центральный замок |
| F22 | H/L RH | 20 A | Фара (правая) |
| F24 | TAIL | 20 A | Фонари освещения/Номерной знак/Габаритные огни |
| F25 | DRL | 15 A | Дневные ходовые огни |
| F26 | ROOM | 25 A | Потолочный свет |
| F27 | FOG | 15 A | Противотуманные фары |
| F28 | H/CLEAN | 20 A | Омыватель фар (при наличии) |
| F29 | STOP | 10 A | Стоп-сигналы/Задний противотуманный фонарь (при наличии) |
| F30 | HORN | 15 A | Сигнал |
| F31 | H/L LH | 20 A | Фара (левая) |
| F33 | HAZARD | 15 A | Аварийная сигнализация/Поворотники |
| F36 | WIPER | 20 A | Стеклоочистители |
| F37 | CABIN + B | 50 A | Для защиты различных цепей |
| F38 | — | — | — |
| F39 | — | — | — |
| F42 | EVPS | 30 A | — |
| F43 | FAN1 | 30 A | Вентилятор охлаждения |
| F44 | FAN2 | 40 A | Вентилятор охлаждения |
| F47 | DEFOG | 30 A | Обогрев заднего стекла |
| F48 | IG2 | 30 A | Для защиты различных цепей |
| F50 | HEATER | 40 A | Кондиционер |
| F51 | — | — | — |
| F52 | — | — | — |
Салон
Назначение предохранителей в салоне (2016)
| № | ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| F01 | RUT R | 30 A | — |
| F02 | RHTL | 30 A | — |
| F03 | — | — | — |
| F04 | — | — | — |
| F05 | F.OUTLET | 15 A | Розетки для аксессуаров |
| F06 | — | — | — |
| F07 | ATIND | 7.5 A | Индикатор переключения АКПП (при наличии) |
| F08 | MIRROR | 7.5 A | Электропривод зеркал |
| F09 | R_DECKR | 30 A | — |
| F10 | R_DECKL | 30 A | — |
| F11 | F.WASHER | 15 A | Омыватель лобового стекла |
| F12 | P. WINDOW | 30 A | Электростеклоподъёмники |
| F13 | — | — | — |
| F14 | SRS2/ESCL | 15 A | Электронный замок рулевого управления |
| F15 | SEAT WARM | 20 A | Подогрев сидений |
| F16 | M.DEF | 7.5 A | — |
2017, 2018, 2019
Моторный отсек
Назначение предохранителей в моторном отсеке (2017, 2018, 2019)
| № | ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| F01 | ENG IG3 | 5 A | Системы управления двигателем |
| F02 | ENG IG2 | 5 A | Системы управления двигателем |
| F03 | HORN2 | 7.5 A | Сигнал |
| F04 | C/U IG1 | 15 A | Для защиты различных цепей |
| F05 | ENG IG1 | 7.5 A | Система управления двигателем |
| F06 | — | — | — |
| F07 | INTERIOR | 15 A | Потолочный свет |
| F08 | — | — | — |
| F09 | AUDIO2 | 15 A | Аудиосистема |
| F10 | METER 1 | 10 A | Приборная панель |
| F11 | SRS1 | 7.5 A | Подушка безопасности |
| F12 | — | — | — |
| F13 | RADIO | 7.5 A | Аудиосистема |
| F14 | ENGINE3 | 20 A | Система управления двигателем |
| F15 | ENGINE1 | 10 A | Система управления двигателем |
| F16 | ENGINE2 | 15 A | Система управления двигателем |
| F17 | AUDIO1 | 25 A | Аудиосистема |
| F18 | A/C MAG | 7.5 A | Кондиционер |
| F19 | AT PUMP H/L HI | 20 A | Система управления АКПП (при наличии) |
| F20 | AT | 15 A | Система управления АКПП (при наличии) |
| F21 | D LOCK | 25 A | Центральный замок |
| F22 | H/L RH | 20 A | Фара (правая) |
| F23 | ENG + B2 | 7.5 A | Система управления двигателем |
| F24 | TAIL | 20 A | Фонари освещения/Номерной знак/Габаритные огни |
| F25 | — | — | — |
| F26 | ROOM | 25 A | Потолочный свет |
| F27 | FOG | 15 A | Противотуманные фары |
| F28 | K/CLEAN | 20 A | Омыватель фар (при наличии) |
| F29 | STOP | 10 A | Стоп-сигналы/Задний противотуманный фонарь (при наличии) |
| F30 | HORN | 15 A | Сигнал |
| F31 | H/L LH | 20 A | Фара (левая) |
| F32 | ABS/DSC S | 30 A | Система ABS/DSC |
| F33 | HAZARD | 15 A | Аварийная сигнализация/Поворотники |
| F34 | FUEL PUMP | 15 A | Топливная система |
| F35 | ENG + B3 | 5 A | Система управления двигателем |
| F36 | WIPER | 20 A | Стеклоочистители |
| F37 | CABIN + B | 50 A | Для защиты различных цепей |
| F38 | — | — | — |
| F39 | — | — | — |
| F40 | ABS/DSC M | 50 A | Система ABS/DSC |
| F41 | EWT A/R PUMP | 20 A | Система управления двигателем |
| F42 | — | — | — |
| F43 | — | — | — |
| F44 | FAN2 | 40 A | Вентилятор охлаждения |
| F45 | ENG.MAIN | 40 A | Система управления двигателем |
| F46 | EPS | 60 A | Система усиления руля |
| F47 | DEFOG | 30 A | Обогрев заднего стекла |
| F48 | IG2 | 30 A | Для защиты различных цепей |
| F49 | — | — | — |
| F50 | HEATER | 40 A | Кондиционер |
| F51 | — | — | — |
| F52 | — | — | — |
Салон
Назначение предохранителей в салоне (2017, 2018, 2019)
| № | ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| F01 | RHTR | 30 A | — |
| F02 | RHTL | 30 A | — |
| F03 | — | — | — |
| F04 | — | — | — |
| F05 | R.OUTLET | 15 A | Розетки для аксессуаров |
| F06 | — | — | — |
| F07 | ATIND | 7.5 A | Индикатор переключения АКПП — при наличии |
| F08 | MIRROR | 7.5 A | Электропривод зеркал |
| F09 | R_DECKR | 30 A | — |
| F10 | R_DECKL | 30 A | — |
| F11 | F.WASHER | 15 A | Омыватель лобового стекла |
| F12 | P.WINDOW | 30 A | Электростеклоподъёмники |
| F13 | — | — | — |
| F14 | SRS2/ESCL | 15 A | — |
| F15 | SEAT WARM | 20 A | Подогрев сидений — при наличии |
| F16 | M.DEF | 7.5 A | — |
