Мини-MPV Fiat 500L доступен с 2013 года по настоящее время. В этой статье вы найдёте схемы блоков предохранителей для Fiat 500L 2014, 2015, 2016, 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Fiat 500L 2013-2019…

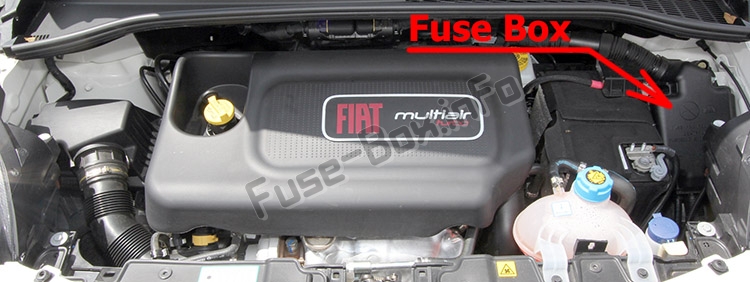

Предохранители в моторном отсеке
Передний распределительный блок расположен на правой стороне моторного отсека, рядом с аккумулятором.
Для доступа нажмите на фиксаторы и снимите крышку.
Номер электрического компонента, соответствующего каждому предохранителю, можно найти на обратной стороне крышки.
Предохранители в салоне
Панель предохранителей в салоне является частью модуля управления кузовом (BCM) и расположена за крышкой слева от рулевого колеса.
Задние предохранители в салоне
Панель задних предохранителей в салоне расположена за крышкой на стороне водителя в заднем отсеке.
2014, 2015
Предохранители в моторном отсеке (2014, 2015)
Назначение предохранителей в моторном отсеке (2014, 2015)
| Отсек | Максимальный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F01 | 60 A Синий | Контроллер кузова | |
| F02 | 60 A Синий | Контроллер кузова Задний распределительный блок | |
| F03 | 20 A Жёлтый | Замок зажигания | |
| F04 | 40 A Оранжевый | Насос антиблокировочной системы тормозов | |
| F05 | 70 A Коричневый | Электроусилитель руля | |
| F06 | 30 A Зелёный | Вентилятор радиатора — Низкая скорость | |
| F07 | 50 A Красный | Вентилятор радиатора — Высокая скорость | |
| F08 | 40 A Оранжевый | Электровентилятор отопителя | |
| F09 | 7,5 A Коричневый | Трансмиссия | |
| F10 | 15 A Синий | Сигнал | |
| F11 | 10 A Красный | Система привода | |
| F14 | 20 A Жёлтый | Розетка 115 В | |
| F15 | 15 A Синий | Трансмиссия | |
| F16 | 7,5 A Коричневый | Трансмиссия Система привода | |
| F17 | 10 A Красный | Система привода | |
| F18 | 5 A Коричневый | Система привода (Multiair — При наличии) | |
| F19 | 7,5 A Коричневый | Кондиционер | |
| F20 | 30 A Зелёный | Задний обогрев стекла | |
| F21 | 15 A Синий | Топливный насос | |
| F23 | 20 A Жёлтый | Клапаны антиблокировочной системы тормозов | |
| F24 | 7,5 A Коричневый | Система контроля устойчивости | |
| F30 | 5 A Коричневый | Насос послеработки | |
| F81 | 70 A Коричневый | PTC (Вторичный) | |
| F82 | 40 A Оранжевый | Трансмиссия | |
| F83 | 40 A Оранжевый | PTC (Основной) | |
| F84 | 7,5 A Коричневый | Трансмиссия | |
| F85 | 15 A Синий | Передняя розетка 12 В | |
| F86 | 15 A Синий | Задняя розетка 12 В | |
| F88 | 7,5 A Коричневый | Подогрев зеркал |
Предохранители в салоне (2014, 2015)
Назначение предохранителей в салоне (2014, 2015)
| Отсек | Номер | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F12 | 7,5 A Коричневый | Правый ближний свет |
| 2 | F32 | 7,5 A Коричневый | Потолочные лампы передние и задние, освещение багажника и дверные подсветки |
| 3 | F53 | 7,5 A Коричневый | Узел приборной панели |
| 4 | F38 | 20 A Жёлтый | Центральная блокировка дверей |
| 5 | F36 | 15 A Синий | Диагностический разъём, автомобильное радио, система климат-контроля, TPMS, люк |
| 6 | F43 | 20 A Жёлтый | Двунаправленный омыватель |
| 7 | F48 | 20 A Жёлтый | Электростеклоподъёмник пассажира |
| 8 | F13 | 7,5 A Коричневый | Левый ближний свет, выравнивание фар |
| 9 | F50 | 7,5 A Коричневый | Подушка безопасности |
| 10 | F51 | 5 A Коричневый | Переключатель автомобильного радио, система климат-контроля, стоп-сигнал, сцепление, задний ход, люк, датчики парковки, задняя камера |
| 11 | F37 | 7,5 A Коричневый | Переключатель стоп-сигнала, узел приборной панели |
| 12 | F49 | 5 A Коричневый | Наружное зеркало, GPS, электрическое зеркало, датчики парковки |
| 13 | F31 | 5 A Коричневый | Климат-контроль, регулировка сидений |
| 14 | F47 | 20 A Жёлтый | Электростеклоподъёмник водителя |
Назначение задних предохранителей в салоне (2014, 2015)
| Отсек | Номер | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F61 | 15 A Синий | Регулировка поясничной поддержки сидений |
| 2 | F62 | 15 A Синий | Подогрев сидений |
| 3 | F64 | 20 A Жёлтый | Система Hi Fi |
| 4 | F65 | 20 A Жёлтый | Солнцезащитная шторка |
| 5 | F66 | 20 A Жёлтый | Люк |
| 6 | F90 | 7,5 A Коричневый | Левый дальний свет |
| 7 | F91 | 7,5 A Коричневый | Правый дальний свет |
| 8 | F92 | 7,5 A Коричневый | Левый противотуманный фонарь |
| 9 | F93 | 7,5 A Коричневый | Правый противотуманный фонарь |
| 10 | F33 | 5 A Коричневый | BSM, ESP |
| 11 | F34 | 20 A Жёлтый | Электростеклоподъёмник заднего левого пассажира |
| 12 | F49 | 20 A Жёлтый | Электростеклоподъёмник заднего правого пассажира |
2016
Предохранители в моторном отсеке (2016)
Назначение предохранителей в моторном отсеке (2016)
| Отсек | Максимальный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F01 | 70 A Коричневый | — | Контроллер кузова |
| F02 | 60 A Синий | — | Контроллер кузова Задний распределительный блок |
| F03 | 20 A Жёлтый | — | Замок зажигания |
| F04 | 40 A Оранжевый | — | Насос антиблокировочной системы тормозов |
| F05 | 70 A Коричневый | — | Электроусилитель руля |
| F06 | 30 A Зелёный | — | Вентилятор радиатора — Низкая скорость |
| F07 | 50 A Красный | — | Вентилятор радиатора — Высокая скорость |
| F08 | 40 A Оранжевый | — | Электровентилятор отопителя |
| F09 | — | 7,5 A Коричневый | Трансмиссия (DDCT) |
| F09 | — | 5 A Коричневый | Трансмиссия (Aisin) |
| F10 | — | 15 A Синий | Сигнал |
| F11 | — | 10 A Красный | Система привода |
| F14 | — | 20 A Жёлтый | Розетка 115 В |
| F15 | — | 15 A Синий | Трансмиссия (DDCT) |
| F15 | — | 10 A Красный | Трансмиссия (Aisin) |
| F16 | — | 7,5 A Коричневый | Трансмиссия Система привода |
| F17 | — | 10 A Красный | Система привода |
| F18 | — | 5 A Коричневый | Система привода (Multiair — При наличии) |
| F19 | — | 7,5 A Коричневый | Кондиционер |
| F20 | — | 30 A Зелёный | Задний обогрев стекла |
| F21 | — | 15 A Синий | Топливный насос |
| F22 | — | 20 A Жёлтый | Система привода |
| F23 | — | 20 A Жёлтый | Клапаны антиблокировочной системы тормозов |
| F30 | — | 5 A Коричневый | Насос послеработки |
| F81 | 70 A Коричневый | — | PTC (Вторичный) |
| F82 | 40 A Оранжевый | — | Трансмиссия |
| F83 | 40 A Оранжевый | — | PTC (Основной) |
| F84 | — | 7,5 A Коричневый | Трансмиссия |
| F85 | — | 15 A Синий | Передняя розетка 12 В |
| F88 | — | 7,5 A Коричневый | Подогрев зеркал |
Предохранители в салоне (2016)
Назначение предохранителей в салоне (2016-2019)
| Отсек | № | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F12 | 7,5 A Коричневый | Правый ближний свет |
| 2 | F32 | 7,5 A Коричневый | Потолочные лампы передние и задние, освещение багажника и дверные подсветки |
| 3 | F53 | 7,5 A Коричневый | Узел приборной панели |
| 4 | F38 | 20 A Жёлтый | Центральная блокировка дверей |
| 5 | F36 | 15 A Синий | Диагностический разъём, автомобильное радио, система климат-контроля, TPMS, люк |
| 6 | F90 | 7,5 A Коричневый | Левый дальний свет |
| 7 | F91 | 7,5 A Коричневый | Правый дальний свет |
| 8 | F92 | 7,5 A Коричневый | Левый противотуманный фонарь |
| 9 | F93 | 7,5 A Коричневый | Правый противотуманный фонарь |
| 10 | F42 | 5 A Коричневый | BSM, ESP |
| 11 | F33 | 20 A Жёлтый | Электростеклоподъёмник заднего левого пассажира |
| 12 | F34 | 20 A Жёлтый | Электростеклоподъёмник заднего правого пассажира |
| 13 | F43 | 20 A Жёлтый | Двунаправленный омыватель |
| 14 | F48 | 20 A Жёлтый | Электростеклоподъёмник пассажира |
| 15 | F13 | 7,5 A Коричневый | Левый ближний свет, выравнивание фар |
| 16 | F50 | 7,5 A Коричневый | Подушка безопасности |
| 17 | F51 | 5 A Коричневый | Переключатель автомобильного радио, система климат-контроля, стоп-сигнал, сцепление, задний ход, люк, датчики парковки, задняя камера |
| 18 | F37 | 7,5 A Коричневый | Переключатель стоп-сигнала, узел приборной панели |
| 19 | F49 | 5 A Коричневый | Наружное зеркало, GPS, электрическое зеркало, датчики парковки |
| 20 | F31 | 5 A Коричневый | Климат-контроль, регулировка сидений |
| 21 | F47 | 20 A Жёлтый | Электростеклоподъёмник водителя |
Назначение задних предохранителей в салоне (2016)
| Отсек | Номер | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F61 | 15 A Синий | Регулировка поясничной поддержки сидений |
| 2 | F62 | 15 A Синий | Подогрев сидений |
| 3 | F64 | 20 A Жёлтый | Система Hi Fi |
| 4 | F65 | 20 A Жёлтый | Солнцезащитная шторка |
| 5 | F66 | 20 A Жёлтый | Люк |
2017
Предохранители в моторном отсеке (2017)
Назначение предохранителей в моторном отсеке (2017)
| Отсек | Максимальный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F01 | 70 A Коричневый | — | Контроллер кузова |
| F02 | 60 A Синий | — | Контроллер кузова Задний распределительный блок |
| F03 | 20 A Жёлтый | — | Замок зажигания |
| F04 | 40 A Оранжевый | — | Насос антиблокировочной системы тормозов |
| F05 | 70 A Коричневый | — | Электроусилитель руля |
| F06 | 30 A Зелёный | — | Вентилятор радиатора — Низкая скорость |
| F07 | 50 A Красный | — | Вентилятор радиатора — Высокая скорость |
| F08 | 40 A Оранжевый | — | Электровентилятор отопителя |
| F09 | — | — | Не используется |
| F09 | — | 5 A Коричневый | Трансмиссия (Aisin) |
| F10 | — | 15 A Синий | Сигнал |
| F11 | — | 10 A Красный | Система привода |
| F14 | — | 20 A Жёлтый | Розетка 115 В |
| F15 | — | — | Не используется |
| F15 | — | 10 A Красный | Трансмиссия (Aisin) |
| F16 | — | 7,5 A Коричневый | Трансмиссия Система привода |
| F17 | — | 10 A Красный | Система привода |
| F18 | — | 5 A Коричневый | Система привода (Multiair — При наличии) |
| F19 | — | 7,5 A Коричневый | Кондиционер |
| F20 | — | 30 A Зелёный | Задний обогрев стекла |
| F21 | — | 15 A Синий | Топливный насос |
| F22 | — | 20 A Жёлтый | Система привода |
| F23 | — | 20 A Жёлтый | Клапаны антиблокировочной системы тормозов |
| F30 | — | 5 A Коричневый | Насос послеработки |
| F81 | 70 A Коричневый | — | PTC (Вторичный) |
| F82 | 40 A Оранжевый | — | Трансмиссия |
| F83 | 40 A Оранжевый | — | PTC (Основной) |
| F84 | — | 7,5 A Коричневый | Трансмиссия |
| F85 | — | 15 A Синий | Передняя розетка 12 В |
| F88 | — | 7,5 A Коричневый | Подогрев зеркал |
Предохранители в салоне (2017)
Назначение предохранителей в салоне (2016-2019)
| Отсек | № | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F12 | 7,5 A Коричневый | Правый ближний свет |
| 2 | F32 | 7,5 A Коричневый | Потолочные лампы передние и задние, освещение багажника и дверные подсветки |
| 3 | F53 | 7,5 A Коричневый | Узел приборной панели |
| 4 | F38 | 20 A Жёлтый | Центральная блокировка дверей |
| 5 | F36 | 15 A Синий | Диагностический разъём, автомобильное радио, система климат-контроля, TPMS, люк |
| 6 | F90 | 7,5 A Коричневый | Левый дальний свет |
| 7 | F91 | 7,5 A Коричневый | Правый дальний свет |
| 8 | F92 | 7,5 A Коричневый | Левый противотуманный фонарь |
| 9 | F93 | 7,5 A Коричневый | Правый противотуманный фонарь |
| 10 | F42 | 5 A Коричневый | BSM, ESP |
| 11 | F33 | 20 A Жёлтый | Электростеклоподъёмник заднего левого пассажира |
| 12 | F34 | 20 A Жёлтый | Электростеклоподъёмник заднего правого пассажира |
| 13 | F43 | 20 A Жёлтый | Двунаправленный омыватель |
| 14 | F48 | 20 A Жёлтый | Электростеклоподъёмник пассажира |
| 15 | F13 | 7,5 A Коричневый | Левый ближний свет, выравнивание фар |
| 16 | F50 | 7,5 A Коричневый | Подушка безопасности |
| 17 | F51 | 5 A Коричневый | Переключатель автомобильного радио, система климат-контроля, стоп-сигнал, сцепление, задний ход, люк, датчики парковки, задняя камера |
| 18 | F37 | 7,5 A Коричневый | Переключатель стоп-сигнала, узел приборной панели |
| 19 | F49 | 5 A Коричневый | Наружное зеркало, GPS, электрическое зеркало, датчики парковки |
| 20 | F31 | 5 A Коричневый | Климат-контроль, регулировка сидений |
| 21 | F47 | 20 A Жёлтый | Электростеклоподъёмник водителя |
Назначение задних предохранителей в салоне (2017)
| Отсек | Номер | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F61 | 15 A Синий | Регулировка поясничной поддержки сидений |
| 2 | F62 | 15 A Синий | Подогрев сидений |
| 3 | F64 | 20 A Жёлтый | Система Hi Fi |
| 4 | F65 | 20 A Жёлтый | Солнцезащитная шторка |
| 5 | F66 | 20 A Жёлтый | Люк |
2018, 2019
Предохранители в моторном отсеке (2018, 2019)
Назначение предохранителей в моторном отсеке (2018, 2019)
| Отсек | Максимальный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F01 | 70 A Коричневый | — | Контроллер кузова |
| F02 | 60 A Синий | — | Контроллер кузова Задний распределительный блок |
| F03 | 20 A Жёлтый | — | Замок зажигания |
| F04 | 40 A Оранжевый | — | Насос антиблокировочной системы тормозов |
| F05 | 70 A Коричневый | — | Электроусилитель руля |
| F06 | 30 A Зелёный | — | Вентилятор радиатора — Низкая скорость |
| F07 | 50 A Красный | — | Вентилятор радиатора — Высокая скорость |
| F08 | 40 A Оранжевый | — | Электровентилятор отопителя |
| F09 | — | 7,5 A Коричневый | Трансмиссия (Aisin) |
| F10 | — | 15 A Синий | Сигнал |
| F11 | — | 10 A Красный | Система привода |
| F14 | — | 20 A Жёлтый | Розетка 115 В |
| F15 | — | — | Не используется |
| F15 | — | 10 A Красный | Трансмиссия (Aisin) |
| F16 | — | 7,5 A Коричневый | Трансмиссия Система привода |
| F17 | — | 10 A Красный | Система привода |
| F18 | — | 5 A Коричневый | Система привода (Multiair — При наличии) |
| F19 | — | 7,5 A Коричневый | Кондиционер |
| F20 | — | 30 A Зелёный | Задний обогрев стекла |
| F21 | — | 15 A Синий | Топливный насос |
| F22 | — | 20 A Жёлтый | Система привода |
| F23 | — | 20 A Жёлтый | Клапаны антиблокировочной системы тормозов |
| F30 | — | 5 A Коричневый | Насос послеработки |
| F81 | 70 A Коричневый | — | PTC (Вторичный) |
| F83 | 40 A Оранжевый | — | PTC (Основной) |
| F85 | — | 15 A Синий | Передняя розетка 12 В |
| F86 | — | 7,5 A Коричневый | Разъёмы USB-зарядки |
| F88 | — | 7,5 A Коричневый | Подогрев зеркал |
Предохранители в салоне (2018, 2019)
Назначение предохранителей в салоне (2016-2019)
| Отсек | № | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F12 | 7,5 A Коричневый | Правый ближний свет |
| 2 | F32 | 7,5 A Коричневый | Потолочные лампы передние и задние, освещение багажника и дверные подсветки |
| 3 | F53 | 7,5 A Коричневый | Узел приборной панели |
| 4 | F38 | 20 A Жёлтый | Центральная блокировка дверей |
| 5 | F36 | 15 A Синий | Диагностический разъём, автомобильное радио, система климат-контроля, TPMS, люк |
| 6 | F90 | 7,5 A Коричневый | Левый дальний свет |
| 7 | F91 | 7,5 A Коричневый | Правый дальний свет |
| 8 | F92 | 7,5 A Коричневый | Левый противотуманный фонарь |
| 9 | F93 | 7,5 A Коричневый | Правый противотуманный фонарь |
| 10 | F42 | 5 A Коричневый | BSM, ESP |
| 11 | F33 | 20 A Жёлтый | Электростеклоподъёмник заднего левого пассажира |
| 12 | F34 | 20 A Жёлтый | Электростеклоподъёмник заднего правого пассажира |
| 13 | F43 | 20 A Жёлтый | Двунаправленный омыватель |
| 14 | F48 | 20 A Жёлтый | Электростеклоподъёмник пассажира |
| 15 | F13 | 7,5 A Коричневый | Левый ближний свет, выравнивание фар |
| 16 | F50 | 7,5 A Коричневый | Подушка безопасности |
| 17 | F51 | 5 A Коричневый | Переключатель автомобильного радио, система климат-контроля, стоп-сигнал, сцепление, задний ход, люк, датчики парковки, задняя камера |
| 18 | F37 | 7,5 A Коричневый | Переключатель стоп-сигнала, узел приборной панели |
| 19 | F49 | 5 A Коричневый | Наружное зеркало, GPS, электрическое зеркало, датчики парковки |
| 20 | F31 | 5 A Коричневый | Климат-контроль, регулировка сидений |
| 21 | F47 | 20 A Жёлтый | Электростеклоподъёмник водителя |
Назначение задних предохранителей в салоне (2018, 2019)
| Отсек | Номер | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F61 | 15 A Синий | Регулировка поясничной поддержки сидений |
| 2 | F62 | 15 A Синий | Подогрев сидений |
| 3 | F64 | 20 A Жёлтый | Система Hi Fi |
| 4 | F65 | 20 A Жёлтый | Солнцезащитная шторка |
| 5 | F66 | 20 A Жёлтый | Люк |
