Субкомпактный кроссовер SUV Fiat 500X выпускается с 2013 года по настоящее время. В этой статье вы найдёте схемы блоков предохранителей для Fiat 500X 2014, 2015, 2016, 2017, 2018 и 2019, узнаете о расположении панелей предохранителей внутри автомобиля и назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Fiat 500X 2014-2019…
Предохранители сгруппированы в блоках предохранителей, расположенных в моторном отсеке, под приборной панелью и на внутренней стороне левой боковой панели багажного отсека.

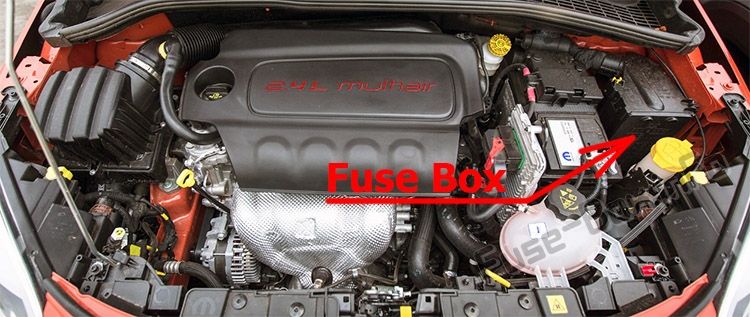

Подкапотный блок предохранителей
Он расположен на левой стороне моторного отсека.
Блок предохранителей на приборной панели (Центр предохранителей блока управления кузовом)
Контроллер расположен на левой стороне рулевой колонки в нижней части приборной панели.
Блок предохранителей / Распределительный блок реле в багажнике
2015
Подкапотный блок предохранителей
Назначение предохранителей в подкапотном блоке предохранителей (2015)
| № | АМПЕР | НАЗНАЧЕНИЕ |
|---|---|---|
| F10 | 10 | Сигнал |
| F84 | 20 | Питание прикуривателя/розетки |
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей на приборной панели (2015)
| № | АМПЕР | НАЗНАЧЕНИЕ |
|---|---|---|
| F33 | 20 | Переднее электрическое стекло (пассажирская сторона) |
| F34 | 20 | Переднее электрическое стекло (водительская сторона) |
| F36 | 15 | Питание системы Uconnect, системы климат-контроля, складывания электрических дверных зеркал, системы EOBD, USB-порта/гнезда AUX, задних боковых ламп в потолке (версии с люком в крыше) |
| F38 | 20 | Устройство Dead Lock (разблокировка двери водителя для версий/рынков, где предусмотрено)/Разблокировка дверей/Центральный замок/Разблокировка электрической двери багажника |
| F47 | 20 | Заднее левое электрическое стекло |
| F48 | 20 | Заднее правое электрическое стекло |
Блок предохранителей в багажнике
Назначение предохранителей в блоке предохранителей в багажнике (2015)
| № | АМПЕР | НАЗНАЧЕНИЕ |
|---|---|---|
| F2 | 20 | Система HI-FI |
| F3 | 20 | Электрический люк в крыше |
| F4 | 7.5 | Электрическая регулировка поясничной поддержки передних сидений (водитель) |
| F5 | 30 | Электрическая регулировка передних сидений (водительская сторона) |
| F6 | 7.5 | Электрическая регулировка передних сидений (водительская и пассажирская стороны) |
| F7 | 30 | Электрическая регулировка поясничной поддержки передних сидений (водительская и пассажирская стороны) |
2016
Подкапотный блок предохранителей
Назначение предохранителей в подкапотном блоке предохранителей (2016, 2017)
| Ячейка | Основной предохранитель | Кассетный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|---|
| F01 | 70 A Коричневый | — | — | Блок управления кузовом |
| F02 | 60 A Синий | — | — | Блок управления кузовом, Задние распределительные блоки |
| F03 | — | 20 A Синий | — | Питание контроллера блока управления кузовом |
| F04 | — | 30 A Розовый | — | Модуль электронной системы тормозов |
| F05 | 70 A Коричневый | — | — | Электроусилитель руля |
| F06 | 20 A Жёлтый | — | — | Вентилятор охлаждения двигателя |
| F07 | 50 A Красный | — | — | Вентилятор охлаждения двигателя |
| F08 | — | 30 A Розовый | — | Автоматическая трансмиссия, GSM |
| F09 | — | — | 5 A Коричневый | Блок управления двигателем |
| F10 | — | — | 10 A Красный | Сигнал |
| F11 | — | — | 10 A Красный | Питание вторичных нагрузок |
| F14 | — | — | 5 A Коричневый | Питание насоса «After run» |
| F15 | 40 A Оранжевый | — | — | Насос модуля управления тормозами |
| F16 | — | — | 5 A Коричневый | Питание блока управления двигателем, Автоматическая трансмиссия |
| F17 | — | — | 10 A Красный 15 A Синий | Питание первичных нагрузок (1.4L) Питание первичных нагрузок (2.4L) |
| F18 | — | — | 30 A Зелёный | Питание полного привода |
| F19 | — | — | 7.5 A Коричневый | Компрессор кондиционера |
| F20 | — | — | 5 A Коричневый | Электронная система полного привода |
| F21 | — | — | 15 A Синий | Топливный насос |
| F22 | — | — | 20 A Жёлтый | Питание блока управления двигателем |
| F23 | — | — | 20 A Жёлтый (установлен потребителем) | Розетка питания (от аккумулятора) |
| F24 | — | — | 15 A Синий | Питание электронного блока автоматической трансмиссии |
| F30 | — | — | 30 A Зелёный | Подогрев лобового стекла — если предусмотрено |
| F83 | — | 40 A Зелёный | — | Вентилятор кондиционера |
| F84 | — | — | 20 A Жёлтый | Розетка питания (от зажигания) |
| F87 | — | — | 5 A Коричневый | Рычаг переключения автоматической трансмиссии |
| F88 | — | — | 7.5 A Коричневый | Подогрев внешних зеркал |
| F89 | — | 30 A Розовый | — | Подогрев заднего стекла |
| F90 | — | — | 5 A Коричневый | Датчик IBS (состояние заряда аккумулятора) |
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей на приборной панели (2016)
| Ячейка | Ампер | Описание |
|---|---|---|
| F31 | 7.5 A Коричневый | Вентилятор кондиционера, Розетка питания |
| F33 | 20 A Жёлтый | Электростеклоподъёмник передний (пассажирская сторона) |
| F34 | 20 A Жёлтый | Электростеклоподъёмник передний (водительская сторона) |
| F36 | 15 A Синий | Питание системы Uconnect, Кондиционер, USB-порт, Задний боковой светильник в потолке в случае открытой крыши, Порт EOBD |
| F37 | 10 A Красный | Питание системы Forward Collision Warning Plus, Полный привод (AWD), IPC, Переключатели центральной консоли, Выключатель педали тормоза (NC) |
| F38 | 20 A Жёлтый | Центральный замок |
| F42 | 7.5 A Коричневый | BSM — Модуль управления тормозами, EPS — Электроусилитель руля |
| F43 | 20 A Жёлтый | Двунаправленный насос омывателя |
| F47 | 20 A Жёлтый | Электростеклоподъёмник задний (водительская сторона) |
| F48 | 20 A Жёлтый | Электростеклоподъёмник задний (пассажирская сторона) |
| F49 | 7.5 A Коричневый | Питание ParkSense, Передние прожекторы купола, Внутреннее электромеханическое зеркало, Подогрев передних сидений |
| F50 | 7.5 A Коричневый | Питание подушки безопасности |
| F51 | 7.5 A Коричневый | Компрессор кондиционера, Панель автоматической трансмиссии, Задняя камера, Кондиционер, LDW — Предупреждение о выходе из полосы, ASS — Вспомогательный переключатель консоли, DSU — Блок выбора стиля вождения, Выключатель заднего хода, боковые зеркала и разморозка заднего стекла |
| F53 | 7.5 A Коричневый | Питание IPC/Устройство запуска/Система Keyless Enter-N-Go, Выключатель педали тормоза (NA), EPB — Электрический стояночный тормоз |
Блок предохранителей в багажнике
Назначение предохранителей в блоке предохранителей в багажнике (2016, 2017)
| Ячейка | Ампер | Описание |
|---|---|---|
| F2 | 20 A Жёлтый | Аудиосистема |
| F3 | 20 A Жёлтый | Электрический люк в крыше |
| F5 | 30 A Зелёный | Электрическое сиденье (водительская сторона) |
| F6 | 7.5 A Коричневый | Электрическое сиденье (водительская сторона) Поясничная регулировка |
| F8 | 20 A Жёлтый | Подогрев передних сидений |
2017
Подкапотный блок предохранителей
Назначение предохранителей в подкапотном блоке предохранителей (2016, 2017)
| Ячейка | Основной предохранитель | Кассетный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|---|
| F01 | 70 A Коричневый | — | — | Блок управления кузовом |
| F02 | 60 A Синий | — | — | Блок управления кузовом, Задние распределительные блоки |
| F03 | — | 20 A Синий | — | Питание контроллера блока управления кузовом |
| F04 | — | 30 A Розовый | — | Модуль электронной системы тормозов |
| F05 | 70 A Коричневый | — | — | Электроусилитель руля |
| F06 | 20 A Жёлтый | — | — | Вентилятор охлаждения двигателя |
| F07 | 50 A Красный | — | — | Вентилятор охлаждения двигателя |
| F08 | — | 30 A Розовый | — | Автоматическая трансмиссия, GSM |
| F09 | — | — | 5 A Коричневый | Блок управления двигателем |
| F10 | — | — | 10 A Красный | Сигнал |
| F11 | — | — | 10 A Красный | Питание вторичных нагрузок |
| F14 | — | — | 5 A Коричневый | Питание насоса «After run» |
| F15 | 40 A Оранжевый | — | — | Насос модуля управления тормозами |
| F16 | — | — | 5 A Коричневый | Питание блока управления двигателем, Автоматическая трансмиссия |
| F17 | — | — | 10 A Красный 15 A Синий | Питание первичных нагрузок (1.4L) Питание первичных нагрузок (2.4L) |
| F18 | — | — | 30 A Зелёный | Питание полного привода |
| F19 | — | — | 7.5 A Коричневый | Компрессор кондиционера |
| F20 | — | — | 5 A Коричневый | Электронная система полного привода |
| F21 | — | — | 15 A Синий | Топливный насос |
| F22 | — | — | 20 A Жёлтый | Питание блока управления двигателем |
| F23 | — | — | 20 A Жёлтый (установлен потребителем) | Розетка питания (от аккумулятора) |
| F24 | — | — | 15 A Синий | Питание электронного блока автоматической трансмиссии |
| F30 | — | — | 30 A Зелёный | Подогрев лобового стекла — если предусмотрено |
| F83 | — | 40 A Зелёный | — | Вентилятор кондиционера |
| F84 | — | — | 20 A Жёлтый | Розетка питания (от зажигания) |
| F87 | — | — | 5 A Коричневый | Рычаг переключения автоматической трансмиссии |
| F88 | — | — | 7.5 A Коричневый | Подогрев внешних зеркал |
| F89 | — | 30 A Розовый | — | Подогрев заднего стекла |
| F90 | — | — | 5 A Коричневый | Датчик IBS (состояние заряда аккумулятора) |
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей на приборной панели (2017)
| Ячейка | Ампер | Описание |
|---|---|---|
| F31 | 7.5 A Коричневый | Вентилятор кондиционера, Розетка питания |
| F33 | 20 A Жёлтый | Электростеклоподъёмник передний (пассажирская сторона) |
| F34 | 20 A Жёлтый | Электростеклоподъёмник передний (водительская сторона) |
| F36 | 15 A Синий | Питание системы Uconnect, Кондиционер, USB-порт, Задний боковой светильник в потолке в случае открытой крыши, Порт EOBD |
| F37 | 10 A Красный | Питание системы Forward Collision Warning Plus, Полный привод (AWD), IPC, Переключатели центральной консоли, Выключатель педали тормоза (NC) |
| F38 | 20 A Жёлтый | Центральный замок |
| F42 | 7.5 A Коричневый | BSM — Модуль управления тормозами, EPS — Электроусилитель руля |
| F43 | 20 A Жёлтый | Двунаправленный насос омывателя |
| F47 | 20 A Жёлтый | Электростеклоподъёмник задний (водительская сторона) |
| F48 | 20 A Жёлтый | Электростеклоподъёмник задний (пассажирская сторона) |
| F49 | 7.5 A Коричневый | Питание ParkSense, Передние прожекторы купола, Внутреннее электромеханическое зеркало, Подогрев передних сидений |
| F50 | 7.5 A Коричневый | Питание подушки безопасности |
| F51 | 7.5 A Коричневый | Компрессор кондиционера, Панель автоматической трансмиссии, Задняя камера, Кондиционер, LDW — Предупреждение о выходе из полосы, ASS — Вспомогательный переключатель консоли, DSU — Блок выбора стиля вождения, Выключатель заднего хода, боковые зеркала и разморозка заднего стекла |
| F53 | 7.5 A Коричневый | Питание IPC/Устройство запуска/Система Keyless Enter-N-Go, Выключатель педали тормоза (NA), EPB — Электрический стояночный тормоз |
Блок предохранителей в багажнике
Назначение предохранителей в блоке предохранителей в багажнике (2016, 2017)
| Ячейка | Ампер | Описание |
|---|---|---|
| F2 | 20 A Жёлтый | Аудиосистема |
| F3 | 20 A Жёлтый | Электрический люк в крыше |
| F5 | 30 A Зелёный | Электрическое сиденье (водительская сторона) |
| F6 | 7.5 A Коричневый | Электрическое сиденье (водительская сторона) Поясничная регулировка |
| F8 | 20 A Жёлтый | Подогрев передних сидений |
2018, 2019
Подкапотный блок предохранителей
Назначение предохранителей в подкапотном блоке предохранителей (2018, 2019)
| № | АМПЕР | НАЗНАЧЕНИЕ |
|---|---|---|
| F10 | 10 | Сигнал |
| F84 | 20 | Питание прикуривателя/розетки |
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей на приборной панели (2018, 2019)
| № | АМПЕР | НАЗНАЧЕНИЕ |
|---|---|---|
| F33 | 20 | Переднее электрическое стекло (пассажирская сторона) |
| F34 | 20 | Переднее электрическое стекло (водительская сторона) |
| F36 | 15 | Питание системы Uconnect, системы климат-контроля, складывания электрических дверных зеркал, системы EOBD, USB-порта/гнезда AUX, задних боковых ламп в потолке (версии с люком в крыше) |
| F38 | 20 | Устройство Dead Lock (разблокировка двери водителя для версий/рынков, где предусмотрено)/Разблокировка дверей/Центральный замок/Разблокировка электрической двери багажника |
| F47 | 20 | Заднее левое электрическое стекло |
| F48 | 20 | Заднее правое электрическое стекло |
Блок предохранителей в багажнике
Назначение предохранителей в блоке предохранителей в багажнике (2018, 2019)
| № | АМПЕР | НАЗНАЧЕНИЕ |
|---|---|---|
| F2 | 20 | Система HI-FI |
| F3 | 20 | Электрический люк в крыше |
| F4 | 7.5 | Электрическая регулировка поясничной поддержки передних сидений (водитель) |
| F5 | 30 | Электрическая регулировка передних сидений (водительская сторона) |
| F6 | 7.5 | Электрическая регулировка передних сидений (водительская и пассажирская стороны) |
| F7 | 30 | Электрическая регулировка поясничной поддержки передних сидений (водительская и пассажирская стороны) |
| F8 | 20 | 2019: Подогрев сидений |
