5-дверный хэтчбек Fiat Bravo производился с 2007 по 2016 год. В этой статье вы найдете схемы блоков предохранителей Fiat Bravo 2013, 2014 и 2015, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Fiat Bravo 2007-2016
Используется информация из руководства пользователя 2013-2015 годов. Расположение и функции предохранителей в автомобилях, произведенных ранее, могут отличаться.
Приборная панель

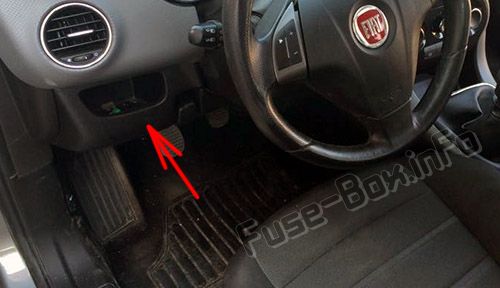

Чтобы получить доступ к блоку предохранителей на приборной панели, ослабьте три винта A и снимите клапан B.
Моторный отсек
Он расположен справа в моторном отсеке, рядом с аккумулятором.
или (для версий/рынков)
Багажный отсек
Блок предохранителей багажного отсека расположен на левой стороне багажного отсека.
Нажмите на фиксаторы A и снимите защитную крышку B.
2013
Моторный отсек
ИЛИ (для версий/рынков)
Назначение предохранителей в моторном отсеке (2013)
| № | АМПЕРЫ | ФУНКЦИЯ |
|---|---|---|
| F14 | 15 | Основные фары дальнего света |
| F30 | 15 | Левый/правый противотуманный фонарь/фонарь поворота |
| F09 | 7,5 | Правый противотуманный фонарь/фонарь поворота (для версий/рынков, где предусмотрено) |
| F14 | 7,5 | Правая фара дальнего света (для версий/рынков, где предусмотрено) |
| F15 | 7,5 | Левая фара дальнего света (для версий/рынков, где предусмотрено) |
| F30 | 7,5 | Правый противотуманный фонарь/фонарь поворота (для версий/рынков, где предусмотрено) |
| F08 | 40 | Вентилятор климат-контроля |
| F09 | 30 | Насос омывателя фар |
| F10 | 10 | Акустическое предупреждение |
| F15 | 30 | Дополнительный обогреватель (PTCI) |
| F19 | 7,5 | Компрессор кондиционера |
| F20 | 20 | Электронасос омывателя фар (для версий/рынков, где предусмотрено) |
| F21 | 15 | Электробензонасос в баке (для версий/рынков, где предусмотрено) |
| F85 | 15 | Топливный насос |
| F87 | 5 | Датчик состояния заряда аккумулятора (версия 1.4 Turbo MultiAir) |
Приборная панель
Назначение предохранителей в блоке предохранителей на приборной панели (2013)
| № | АМПЕРЫ | ФУНКЦИЯ |
|---|---|---|
| F12 | 7,5 | Правая фара ближнего света (галогенные фары) |
| F12 | 15 | Правая фара ближнего света (Bi-Xenon фары) |
| F13 | 7,5 | Левая фара ближнего света (галогенные фары) |
| F13 | 15 | Левая фара ближнего света (Bi-Xenon фары) |
| F35 | 5 | Задний ход |
| F37 | 7,5 | Третий стоп-сигнал |
| F53 | 7,5 | Задний противотуманный фонарь (сторона водителя) |
| F13 | 7,5 | Система корректора уровня фар (галогенные фары) |
| F31 | 5 | Катушки реле переключателей в блоке предохранителей моторного отсека (CVM)/Блок управления кузовом (NBC) |
| F32 | 15 | Усилитель сабвуфера для Hi-Fi/радио и звуковой системы радионавигатора (версии 1.4 Turbo MultiAir с опциональным Hi-Fi) |
| F33 | 20 | Левый задний электростеклоподъемник |
| F34 | 20 | Правый задний электростеклоподъемник |
| F35 | 5 | Контроль педали тормоза (нормально замкнутый контакт NC) / Датчик воды в дизеле / Расходомер / Контроль педали сцепления и датчик давления сервотормоза (версии 1.4 Turbo MultiAir) |
| F36 | 20 | Блок управления центральной блокировкой (CGP) (открытие/закрытие дверей, безопасная блокировка, разблокировка багажника) |
| F37 | 7,5 | Контроль педали тормоза (нормально разомкнутый контакт NO)/ Приборная панель (NQS)/Блоки управления газоразрядными лампами на передних фарах |
| F39 | 10 | Радио и радионавигатор (исключая версии 1.4 Turbo MultiAir с опциональным Hi-Fi)/Настройка радио/Система Blue&Me/Сирена сигнализации (CSA)/Система сигнализации на потолочном освещении/ Внутренний блок охлаждения/Блок управления системой контроля давления в шинах (CPP)/Разъем диагностического сокета/Задние потолочные лампы |
| F40 | 30 | Обогрев заднего стекла |
| F41 | 7,5 | Электроподогрев боковых зеркал/Подогрев форсунок лобового стекла |
| F43 | 30 | Стеклоочиститель лобового стекла/Двунаправленный омыватель лобового/заднего стекла на рычаге рулевой колонки |
| F44 | 15 | Розетки тока/Прикуриватель |
| F46 | 20 | Электропривод люка в крыше |
| F47 | 20 | Передний электростеклоподъемник (сторона водителя) |
| F48 | 20 | Передний электростеклоподъемник (сторона пассажира) |
| F49 | 5 | Аварийная панель управления (освещение)/Правая ветвь центральной панели управления (освещение, переключатель ASR) и левая ветвь/ Управление на рулевом колесе (освещение)/Панель управления передним потолочным освещением (освещение)/Блок управления объемной сигнализацией (деактивация)/Система люка в крыше (блок управления, освещение управления)/Датчик дождя/Датчик сумерек на зеркале заднего вида/Элементы управления активацией подогрева передних сидений |
| F51 | 5 | Внутренний блок охлаждения/Настройка радио/Рычаг круиз-контроля/ Блок управления системой Blue&Me/Блок управления датчиками парковки (NSP)/Датчик загрязнения воздуха (AQS)/Автоматическая система климат-контроля/Боковые зеркала (регулировка, складывание)/Блок управления системой контроля давления в шинах (CPP)/Стабилизатор напряжения (версии 1.4 Turbo MultiAir) |
| F52 | 15 | Стеклоочиститель заднего стекла |
| F53 | 7,5 | Приборная панель (NQS) |
Багажный отсек
Назначение предохранителей в багажном отсеке
| № | АМПЕРЫ | ФУНКЦИЯ |
|---|---|---|
| F1 | 30 | Перемещение переднего правого сиденья |
| F2 | 30 | Перемещение переднего левого сиденья |
| F3 | 10 | Подогрев переднего левого сиденья |
| F6 | 10 | Подогрев переднего правого сиденья |
2014, 2015
Моторный отсек
ИЛИ (для версий/рынков)
Назначение предохранителей в моторном отсеке (2014, 2015)
| № | АМПЕРЫ | ФУНКЦИЯ |
|---|---|---|
| F14 | 15 | Основные фары дальнего света |
| F30 | 15 | Левый/правый противотуманный фонарь/фонарь поворота |
| F08 | 40 | Вентилятор климат-контроля |
| F09 | 30 | Насос омывателя фар |
| F10 | 10 | Акустическое предупреждение |
| F15 | 30 | Дополнительный обогреватель (PTCI) |
| F19 | 7,5 | Компрессор кондиционера |
| F85 | 15 | Топливный насос |
Приборная панель
Назначение предохранителей в блоке предохранителей на приборной панели (2014, 2015)
| № | АМПЕРЫ | ФУНКЦИЯ |
|---|---|---|
| F12 | 7,5 | Правая фара ближнего света (галогенные фары) |
| F12 | 15 | Правая фара ближнего света (Bi-Xenon фары) |
| F13 | 7,5 | Левая фара ближнего света (галогенные фары) |
| F13 | 15 | Левая фара ближнего света (Bi-Xenon фары) |
| F35 | 5 | Задний ход |
| F37 | 7,5 | Третий стоп-сигнал |
| F53 | 7,5 | Задний противотуманный фонарь (сторона водителя) |
| F13 | 7,5 | Система корректора уровня фар (галогенные фары) |
| F31 | 5 | Катушки реле переключателей в блоке предохранителей моторного отсека (CVM)/Блок управления кузовом (NBC) |
| F32 | 15 | Усилитель сабвуфера аудиосистемы HI-FI |
| F33 | 20 | Левый задний электростеклоподъемник |
| F34 | 20 | Правый задний электростеклоподъемник |
| F35 | 5 | Контроль педали тормоза (контакт NC)/Датчик наличия воды в дизеле/Расходомер воздуха |
| F36 | 20 | Блок управления центральной блокировкой (CGP) (открытие/закрытие дверей, безопасная блокировка, разблокировка багажника) |
| F37 | 7,5 | Контроль педали тормоза (нормально разомкнутый контакт NO)/ Приборная панель (NQS)/Блоки управления газоразрядными лампами на передних фарах |
| F39 | 10 | Радио и радионавигатор /Настройка радио/Система Blue&Me/Сирена сигнализации (CSA)/Система сигнализации на потолочном освещении/ Внутренний блок охлаждения/Блок управления системой контроля давления в шинах (CPP)/Разъем диагностического сокета/Задние потолочные лампы |
| F40 | 30 | Обогрев заднего стекла |
| F41 | 7,5 | Электроподогрев боковых зеркал/Подогрев форсунок лобового стекла |
| F43 | 30 | Стеклоочиститель лобового стекла/Двунаправленный омыватель лобового/заднего стекла на рычаге рулевой колонки |
| F44 | 15 | Розетки тока/Прикуриватель |
| F46 | 20 | Электропривод люка в крыше |
| F47 | 20 | Передний электростеклоподъемник (сторона водителя) |
| F48 | 20 | Передний электростеклоподъемник (сторона пассажира) |
| F49 | 5 | Аварийная панель управления (освещение)/Правая ветвь центральной панели управления (освещение, переключатель ASR) и левая ветвь/ Управление на рулевом колесе (освещение)/Панель управления передним потолочным освещением (освещение)/Блок управления объемной сигнализацией (деактивация)/Система люка в крыше (блок управления, освещение управления)/Датчик дождя/Датчик сумерек на зеркале заднего вида/Элементы управления активацией подогрева передних сидений |
| F51 | 5 | Внутренний блок охлаждения/Настройка радио/Рычаг круиз-контроля/ Блок управления системой Blue&Me/Блок управления датчиками парковки (NSP)/Датчик загрязнения воздуха (AQS)/Автоматическая система климат-контроля/Боковые зеркала (регулировка, складывание)/Блок управления системой контроля давления в шинах (CPP) |
| F52 | 15 | Стеклоочиститель заднего стекла |
| F53 | 7,5 | Приборная панель (NQS) |
Багажный отсек
Назначение предохранителей в багажном отсеке
| № | АМПЕРЫ | ФУНКЦИЯ |
|---|---|---|
| F1 | 30 | Перемещение переднего правого сиденья |
| F2 | 30 | Перемещение переднего левого сиденья |
| F3 | 10 | Подогрев переднего левого сиденья |
| F6 | 10 | Подогрев переднего правого сиденья |
