Среднеразмерный кроссовер SUV Fiat Freemont производился с 2011 по 2016 год. В этой статье вы найдете схемы коробок предохранителей Fiat Freemont 2014, 2015 и 2016, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Fiat Freemont 2011-2016
Используется информация из руководства пользователя 2014-2016 годов. Расположение и функция предохранителей в автомобилях, произведенных ранее, могут отличаться.

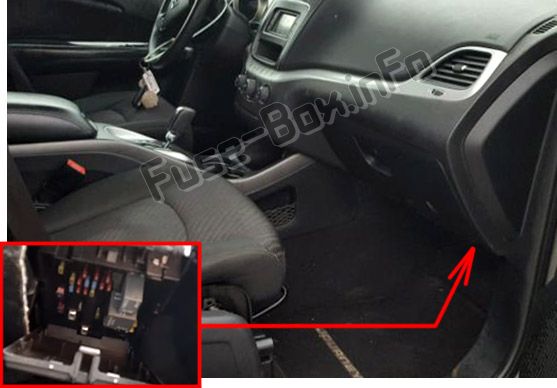

Расположение коробки предохранителей
Она расположена на стороне пассажира под приборной панелью.
Схема коробки предохранителей
Назначение предохранителей в пассажирском отсеке
| Полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F100 | 30 Amp Розовый | Инвертор 110В переменного тока — Для версий/рынков, где предусмотрено | |
| F101 | 10 Amp Красный | Внутреннее освещение | |
| F102 | 20 Amp Желтый | Прикуриватель в приборной панели/Задняя левая розетка питания | |
| F103 | 20 Amp Желтый | Розетка питания в центральной консоли/Розетка питания в задней части консоли | |
| F105 | 20 Amp Желтый | Подогрев сидений — Для версий/рынков, где предусмотрено | |
| F106 | 20 Amp Желтый | Задняя розетка питания | |
| F107 | 10 Amp Красный | Задняя камера — Для версий/рынков, где предусмотрено | |
| F108 | 15 Amp Синий | Приборная панель | |
| F109 | 10 Amp Красный | Климат-контроль/HVAC | |
| F110 | 10 Amp Красный | Контроллер ограничения пассажиров | |
| F112 | 10 Amp Красный | Запасной | |
| F114 | 20 Amp Желтый | Задний вентилятор HVAC/Мотор | |
| F115 | 20 Amp Желтый | Мотор заднего стеклоочистителя | |
| F116 | 30 Amp Розовый | Задний стеклообогреватель (EBL) | |
| F117 | 10 Amp Красный | Подогрев зеркал | |
| F118 | 10 Amp Красный | Контроллер ограничения пассажиров | |
| F119 | 10 Amp Красный | Модуль управления рулевой колонкой | |
| F120 | 10 Amp Красный | Полный привод — Для версий/рынков, где предусмотрено | |
| F121 | 15 Amp Синий | Беспроводной узел зажигания | |
| F122 | 25 Amp Прозрачный | Модуль двери водителя | |
| F123 | 25 Amp Прозрачный | Модуль двери пассажира | |
| F124 | 10 Amp Красный | Зеркала | |
| F125 | 10 Amp Красный | Модуль управления рулевой колонкой | |
| F126 | 10 Amp Красный | Аудиоусилитель | |
| F127 | 20 Amp Желтый | Буксировка прицепа — Для версий/рынков, где предусмотрено | |
| F128 | 15 Amp Синий | Радио | |
| F129 | 15 Amp Синий | Видео/DVD — Для версий/рынков, где предусмотрено | |
| F130 | 15 Amp Синий | Климат-контроль/приборная панель | |
| F131 | 10 Amp Красный | Система помощи пассажиру/система беспроводной связи — Для версий/рынков, где предусмотрено | |
| F132 | 10 Amp Красный | Модуль контроля давления в шинах | |
| F133 | 10 Amp Красный | Запасной |
Расположение коробки предохранителей
На внутренней стороне крышки напечатана этикетка, идентифицирующая каждый компонент.
Схема коробки предохранителей
Назначение предохранителей в коробке предохранителей под капотом
| Полость | Картриджный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F101 | 60 Amp Желтый | Шина центра распределения питания в салоне | |
| F102 | 60 Amp Желтый | Шина центра распределения питания в салоне | |
| F103 | 60 Amp Желтый | Шина центра распределения питания в салоне | |
| F105 | 60 Amp Желтый | Шина центра распределения питания в салоне Реле зажигания Run | |
| F106 | 60 Amp Желтый | Шина центра распределения питания в салоне Реле Run/Accessory | |
| F139 | 40 Amp Зеленый | Вентилятор системы климат-контроля | |
| F140 | 30 Amp Розовый | Центральный замок | |
| F141 | 40 Amp Зеленый | Антиблокировочная система тормозов | |
| F142 | 40 Amp Зеленый | Свечы накаливания — Для версий/рынков, где предусмотрено | |
| F143 | 40 Amp Зеленый | Внешнее освещение 1 | |
| F144 | 40 Amp Зеленый | Внешнее освещение 2 | |
| F145 | 30 Amp Розовый | К блочному компьютеру — Лампа | |
| F146 | 30 Amp Розовый | Запасной | |
| F147 | 30 Amp Розовый | Запасной | |
| F148 | 40 Amp Зеленый | Мотор вентилятора радиатора | |
| F149 | 30 Amp Розовый | Соленоид стартера | |
| F150 | 25 Amp Прозрачный | Модули управления силовой установкой | |
| F151 | 30 Amp Розовый | Мотор мойки фар — Для версий/рынков, где предусмотрено | |
| F152 | 25 Amp Прозрачный | Нагреватель дизельного топлива — Для версий/рынков, где предусмотрено | |
| F153 | 20 Amp Желтый | Топливный насос | |
| F156 | 10 Amp Красный | Модуль тормозов/электронного контроля устойчивости | |
| F157 | 10 Amp Красный | Модуль раздаточной коробки — Для версий/рынков, где предусмотрено | |
| F158 | 10 Amp Красный | Модуль активного капота — Для версий/рынков, где предусмотрено | |
| F159 | 10 Amp Красный | Запасной | |
| F160 | 20 Amp Желтый | Внутреннее освещение | |
| F161 | 20 Amp Желтый | Гудок | |
| F162 | 50 Amp Красный | Нагреватель кабины #1/Вакуумный насос — Для версий/рынков, где предусмотрено | |
| F163 | 50 Amp Красный | Нагреватель кабины #2 — Для версий/рынков, где предусмотрено | |
| F164 | 25 Amp Прозрачный | Автоматическое отключение силовой установки | |
| F165 | 20 Amp Желтый | Отключение силовой установки | |
| F166 | 20 Amp Желтый | Запасной | |
| F167 | 30 Amp Зеленый | Отключение силовой установки | |
| F168 | 10 Amp Красный | Муфта кондиционера | |
| F169 | 40 Amp Зеленый | Выбросы — Мотор частично нулевых выбросов | |
| F170 | 15 Amp Синий | Выбросы — Актуаторы частично нулевых выбросов | |
| F172 | 20 Amp Желтый | Запасной | |
| F173 | 25 Amp Прозрачный | Клапаны антиблокировочной тормозной системы | |
| F174 | 20 Amp Желтый | Сирена — Для версий/рынков, где предусмотрено | |
| F175 | 30 Amp Зеленый | Запасной | |
| F176 | 10 Amp Красный | Модули управления силовой установкой | |
| F177 | 20 Amp Желтый | Модуль полного привода — Для версий/рынков, где предусмотрено | |
| F178 | 25 Amp Прозрачный | Люк в крыше — Для версий/рынков, где предусмотрено | |
| F179 | 10 Amp Красный | Датчик аккумулятора | |
| F181 | 100 Amp Синий | Электрогидравлическое рулевое управление (EHPS) — Для версий/рынков, где предусмотрено | |
| F182 | 50 Amp Красный | Нагреватель кабины #3 — Для версий/рынков, где предусмотрено | |
| F184 | 30 Amp Розовый | Мотор переднего стеклоочистителя |
