Минивэн Fiat Idea производился с 2003 по 2012 год. В этой статье вы найдёте схемы блоков предохранителей Fiat Idea 2012, информацию о расположении панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Расположение предохранителей Fiat Idea 2003-2012
Используется информация из руководства пользователя 2012 года. Расположение и функции предохранителей в автомобилях, произведённых ранее, могут отличаться.

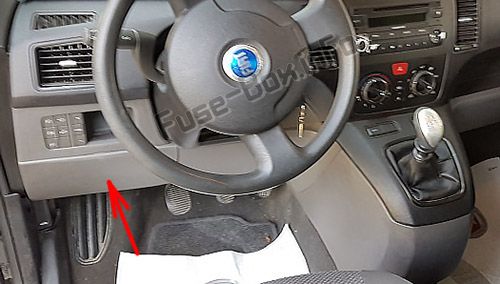

Расположение блока предохранителей
Он расположен на левой стороне приборной панели.
Версии с правым рулём
Схема блока предохранителей
Назначение предохранителей на приборной панели
| № | АМПЕР | НАЗНАЧЕНИЕ |
|---|---|---|
| F12 | 7.5 | Правая фара ближнего света |
| F13 | 7.5 | Левая фара ближнего света / устройство регулировки фар |
| F31 | 7.5 | Задние габаритные огни / катушки реле блока управления в моторном отсеке / бортовой компьютер |
| F32 | — | Доступно |
| F33 | 20 | Левый задний электростеклоподъёмник |
| F34 | 20 | Правый задний электростеклоподъёмник |
| F35 | 7.5 | +15 Круиз-контроль, сигнал от выключателя на педали тормоза для блоков управления (*) |
| F36 | 10 | +30 Предустановка для блока управления прицепа, задние замки, передние замки с единичным блоком управления дверью (*) |
| F37 | 7.5 | +15 Третий стоп-сигнал, приборная панель, стоп-сигналы (*) |
| F38 | 20 | Открытие багажника |
| F39 | 10 | +30 Диагностический разъём EOBD, звуковая система, навигатор, блок управления давлением в шинах (*) |
| F40 | 30 | Заднее стеклообогрев |
| F41 | 7.5 | Подогрев электрических зеркал |
| F42 | 7.5 | +15 Блок управления ABS / ESP (*) |
| F43 | 30 | Стеклоочиститель/стекломой лобового стекла |
| F44 | 15 | Прикуриватель / розетка на тоннеле |
| F45 | 15 | Подогрев сидений |
| F46 | 15 | Розетка багажника |
| F47 | 20 | Питание блока управления дверью водителя (электростеклоподъёмник, замок) |
| F48 | 20 | Питание блока управления дверью пассажира (электростеклоподъёмник, замок) |
| F49 | 7.5 | +15 Утилиты (левые и центральные огни управления на приборной панели, электрические зеркала, освещение управления подогревом сидений, предустановка для радиотелефона, навигатора, датчиков дождя / дневного света, блока управления парковочными датчиками, освещение управления люком) (*) |
| F50 | 7.5 | Блок управления подушками безопасности |
| F51 | 7.5 | +15 Блок управления давлением в шинах, управление ECO / Sport (*) |
| F52 | 15 | Стеклоочиститель/стекломой заднего стекла |
| F53 | 7.5 | +30 Указатели поворота, аварийная сигнализация, приборная панель (*) |
| F54 | 15 | +30 Внешний радиоусилива тель (*) |
| F58 | 20 | +30 Люк в крыше (*) |
(*) +30 = положительный клеммный вывод аккумулятора (не под ключом)
+15 = положительный клеммный вывод под ключом
+15 = положительный клеммный вывод под ключом
Расположение блока предохранителей
Блок предохранителей под капотом расположен в моторном отсеке рядом с аккумулятором.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | АМПЕР | НАЗНАЧЕНИЕ |
|---|---|---|
| F9 | 20 | Омыватель фар |
| F10 | 15 | Гудок |
| F11 | 15 | Вторичные услуги электронной инжекции |
| F4 | 7.5 | Правая фара дальнего света |
| F15 | 7.5 | Левая фара дальнего света |
| F17 | 10 | Первичные услуги электронной инжекции |
| F18 | 10 | +30 Блок управления двигателем / дистанционное управление электровентилятором радиатора (1.9 Multijet) (*) |
| F19 | 7.5 | Компрессор |
| F20 | — | Свободно |
| F21 | 15 | Топливный насос |
| F22 | 15 | Первичные услуги электронной инжекции (1.2 16V, 1.4 16V) |
| F22 | 20 | Первичные услуги электронной инжекции (двигатель Multijet) |
| F22 | 15 | Первичные услуги электронной инжекции (бензиновый двигатель) |
| F23 | 30 | +30 Коробка передач Dualogic (*) |
| F24 | 7.5 | +15 Электроусилитель руля (*) |
| F30 | 15 | Передние противотуманные фары |
(*) +30 = положительный клеммный вывод аккумулятора (не под ключом)
+15 = положительный клеммный вывод под ключом
+15 = положительный клеммный вывод под ключом
