Компактный семейный автомобиль Fiat Linea выпускался с 2007 по 2018 год. В этой статье вы найдёте схемы блоков предохранителей для Fiat Linea 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Fiat Linea 2007-2016
Предохранители сгруппированы в три блока: на приборной панели, в моторном отсеке и на положительном клемме аккумулятора.
Моторный отсек

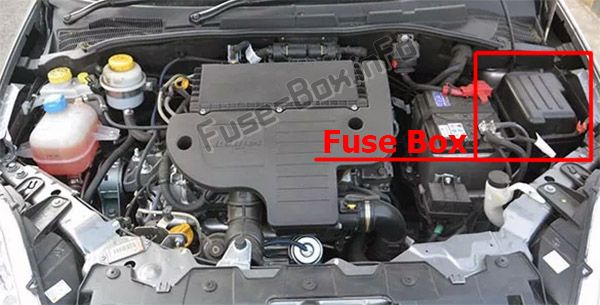

Чтобы получить доступ к предохранителям в блоке предохранителей рядом с аккумулятором, снимите защитную крышку.
Приборная панель
Чтобы получить доступ к предохранителям в блоке предохранителей на приборной панели, ослабьте крепёжные винты A и снимите крышку.
2007, 2008, 2009, 2010, 2011, 2012
Моторный отсек
Назначение предохранителей в моторном отсеке (2007-2012)
| № | Номинал [A] | Защищаемый компонент |
|---|---|---|
| F10 | 15 | Гудок |
| F11 | 10 | Вторичные нагрузки системы управления двигателем |
| F14 | 7,5 | Правая фара дальнего света |
| F15 | 7,5 | Левая фара дальнего света |
| F17 | 10 | Первичные нагрузки системы управления двигателем |
| F18 | 10 | Блок управления двигателем |
| F19 | 7,5 | Компрессор кондиционера |
| F21 | 15 | Топливный насос |
| F22 | 15 | Первичные нагрузки системы управления двигателем (форсунки, катушки зажигания) |
| F23 | 20 | Электродвигатель стеклоочистителя лобового стекла |
| F24 | — | Запасной |
| F30 | 15 | Противотуманные фары |
Салон автомобиля
Назначение предохранителей в блоке предохранителей на приборной панели (2007-2012)
| № | Номинал [A] | Защищаемый компонент |
|---|---|---|
| F12 | 7,5 | Правая фара ближнего света |
| F13 | 7,5 | Левая фара ближнего света корректор фар |
| F31 | 7,5 | INT/A для катушек реле (T08, T17) в блоке предохранителей моторного отсека и узел блока управления кузовом |
| F32 | 15 | Подогрев сидений |
| F33 | 20 | Блок управления электростеклоподъёмниками (электродвигатель левого заднего стекла |
| F34 | 20 | Блок управления электростеклоподъёмниками (электродвигатель правого заднего стекла) |
| F35 | 7,5 | +15 габаритные огни, контроль стоп-сигналов NC, датчик массы воздуха, блок предварительного подогрева свечей накала, датчик воды в дизельном топливе, генератор тахометра, датчик уровня 2 |
| F36 | 7,5 | Блок электростеклоподъёмников (+30 для электроники) |
| F37 | 7,5 | +15 приборная панель, контроль стоп-сигналов NA |
| F38 | 20 | Узел блока управления кузовом |
| F39 | 10 | Узел радио, узел климат-контроля, узел Blue&Me |
| F40 | 30 | Обогрев заднего стекла |
| F41 | 7,5 | Обогрев зеркал |
| F42 | 7,5 | +15 тормозная система |
| F43 | 20 | Управление стеклоочистителем лобового стекла (двунаправленный насос) |
| F44 | 15 | Прикуриватель или розетка |
| F45 | 10 | Актуатор замка багажника |
| F47 | 20 | Блок электростеклоподъёмников (электродвигатель переднего стекла водительской стороны) |
| F48 | 20 | Блок электростеклоподъёмников (электродвигатель переднего стекла пассажирской стороны) |
| F49 | 7,5 | +15 освещение управления: радио на руле, панель управления, электропривод зеркал, блок электростеклоподъёмников, электрохромное зеркало и датчик дождя |
| F50 | 7,5 | +15 узел подушки безопасности |
| F51 | 7,5 | +15 круиз-контроль, настройка радио, настройка Blu&Me, датчики парковки, узел климат-контроля |
| F52 | 15 | Блок электростеклоподъёмников, электродвигатель регулировки сиденья водителя |
| F53 | 7,5 | Блок управления кузовом и узел приборной панели |
2013, 2014, 2015, 2016
Моторный отсек
Назначение предохранителей в моторном отсеке (2013-2016)
| № | Номинал [A] | Защищаемый компонент |
|---|---|---|
| F10 | 10 | Гудок |
| F14 | 7,5 | Правая фара дальнего света |
| F15 | 7,5 | Левая фара дальнего света |
| F19 | 7,5 | Компрессор кондиционера |
| F21 | 15 | Топливный насос |
| F23 | 20 | Электродвигатель стеклоочистителя лобового стекла |
| F24 | — | Свободный |
| F30 | 15 | Противотуманные фары |
Салон автомобиля
Назначение предохранителей в блоке предохранителей на приборной панели (2013-2016)
| № | Номинал [A] | Защищаемый компонент |
|---|---|---|
| F12 | 7,5 | Правая фара ближнего света |
| F13 | 7,5 | Левая фара ближнего света корректор фар |
| F31 | 7,5 | INT/A для катушек реле (T08, T17) в блоке предохранителей моторного отсека и узел блока управления кузовом |
| F32 | 15 | Подогрев сидений |
| F33 | 20 | Блок управления электростеклоподъёмниками (электродвигатель левого заднего стекла) |
| F34 | 20 | Блок управления электростеклоподъёмниками (электродвигатель правого заднего стекла) |
| F35 | 7,5 | +15 габаритные огни, контроль стоп-сигналов NC, расходомер, блок предварительного подогрева свечей накала, датчик воды в дизельном топливе, генератор спидометра |
| F36 | 7,5 | Блок управления электростеклоподъёмниками (+30 для электроники) |
| F37 | 7,5 | +15 панель управления, контроль стоп-сигналов NC |
| F38 | 20 | Узел блока управления кузовом |
| F39 | 10 | Узел радио, узел климат-контроля, узел Blue&Me |
| F40 | 30 | Обогрев заднего стекла |
| F41 | 7,5 | Обогрев зеркал |
| F43 | 20 | Управление стеклоочистителем лобового стекла (двунаправленный насос) |
| F44 | 15 | Прикуриватель или розетка питания |
| F45 | 10 | Актуатор замка багажника |
| F47 | 20 | Блок электростеклоподъёмников (электродвигатель переднего стекла водительской стороны) |
| F48 | 20 | Блок электростеклоподъёмников (электродвигатель переднего стекла пассажирской стороны) |
| F49 | 7,5 | +15 освещение управления: радио на руле, панели управления, электрозеркала, блок управления окнами, хромовое зеркало и датчик дождя |
| F51 | 7,5 | +15 круиз-контроль, подготовка под радио, подготовка под Blue&Me, датчики парковки, узел системы климат-контроля |
| F52 | 15 | Блок электростеклоподъёмников электродвигатель регулировки сиденья водителя |
| F53 | 7,5 | Блок управления кузовом и узел приборной панели |
