Городской автомобиль Fiat Seicento (Fiat 600) производился с 1998 по 2010 год. В этой статье вы найдете схемы блоков предохранителей для Fiat Seicento 2007, 2008, 2009 и 2010, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Fiat Seicento / 600 2007-2010
Моторный отсек

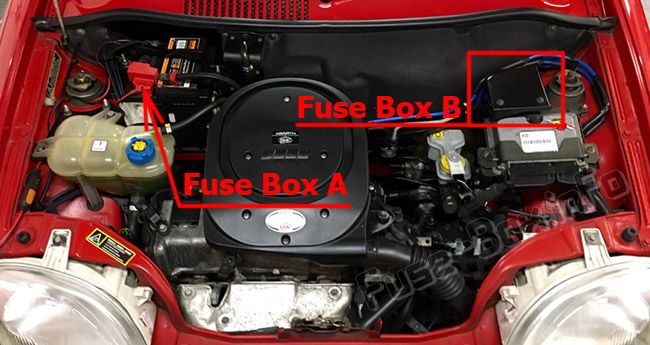

Блок предохранителей A расположен с левой стороны моторного отсека за аккумуляторной батареей.
Блок предохранителей B, содержащий еще три предохранителя, расположен в моторном отсеке с правой стороны.
Чтобы добраться до предохранителей, ослабьте две гайки A и снимите крышку B.
Салон
Блок предохранителей расположен слева от рулевого колеса.
Чтобы добраться до блока предохранителей, ослабьте винт B, крепящий крышку A.
Моторный отсек, блок предохранителей A
Назначение предохранителей в блоке предохранителей A моторного отсека
| № | Номинал [A] | Описание |
|---|---|---|
| A | 30 | Блок управления впрыском |
| B | 40 | Замок зажигания |
| C | 30 | Вентилятор охлаждения двигателя |
| D | 60 | Питание блока предохранителей приборной панели |
| E | 30 | Система климат-контроля |
| F | 30 | Дополнительные силовые цепи |
| G | 40 | Электроусилитель руля |
| H | 60 | ABS |
Моторный отсек, блок предохранителей B
Назначение предохранителей в блоке предохранителей B моторного отсека
| № | Номинал [A] | Описание |
|---|---|---|
| 1 | 7,5 | Fiat CODE и блок управления (+30) |
| 2 | 15 | Вспомогательные устройства системы впрыска и вспомогательные устройства системы климат-контроля |
| 3 | 7,5 | Fiat CODE и электронный блок управления впрыском (15/54) |
Салон
Назначение предохранителей в салоне
| № | Описание | Номинал [A] |
|---|---|---|
| 1 | Система блокировки дверей | 15 |
| 2 | Электростеклоподъемники | 25 |
| 3 | ABS (+15) | 10 |
| 4 | Правый передний габаритный фонарь | 10 |
| 4 | Левый задний фонарь | 10 |
| 4 | Левый фонарь номерного знака | 10 |
| 5 | Левый передний габаритный фонарь | 10 |
| 5 | Правый задний фонарь | 10 |
| 5 | Правый фонарь номерного знака | 10 |
| 6 | Левый ближний свет | 10 |
| 6 | Регулятор высоты фар | 10 |
| 7 | Правый ближний свет | 10 |
| 8 | Левый дальний свет | 10 |
| 9 | Правый дальний свет | 10 |
| 9 | Сигнальная лампа дальнего света | 10 |
| 10 | Электроусилитель руля (+15) | 10 |
| 11 | Люк в крыше | 20 |
| 12 | Питание обмотки реле | 7,5 |
| 13 | Рычаги: управление освещением | 20 |
| 14 | Обогрев заднего стекла | 20 |
| 15 | Потолочный свет | 15 |
| 15 | Аудиосистема + аккумулятор | 15 |
| 15 | Панель приборов (+30) | 15 |
| 16 | Аварийная сигнализация | 10 |
| 17 | Гудок | 15 |
| 18 | Задний противотуманный фонарь | 10 |
| 19 | Передние противотуманные фары | 15 |
| 20 | Рычаги: общее | 20 |
| 21 | Левый стоп-сигнал | 10 |
| 21 | Правый стоп-сигнал | 10 |
| 21 | Дополнительный стоп-сигнал (третий стоп-сигнал) | 10 |
| 21 | Свет заднего хода | 10 |
| 22 | Указатели поворота | 10 |
| 22 | Панель приборов (+15) | 10 |
| 23 | Система подушек безопасности | 10 |
| 24 | Прикуриватель | 25 |
| 24 | Вентилятор салона | 25 |
| 25 | Стеклоочиститель/омыватель лобового стекла | 20 |
