Минивэн Ford B-Max выпускался с 2012 по 2017 год. В этой статье вы найдете схемы блоков предохранителей Ford B-Max 2012, 2013, 2014, 2015, 2016 и 2017, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Ford B-MAX (2012-2017)
Расположение блока предохранителей

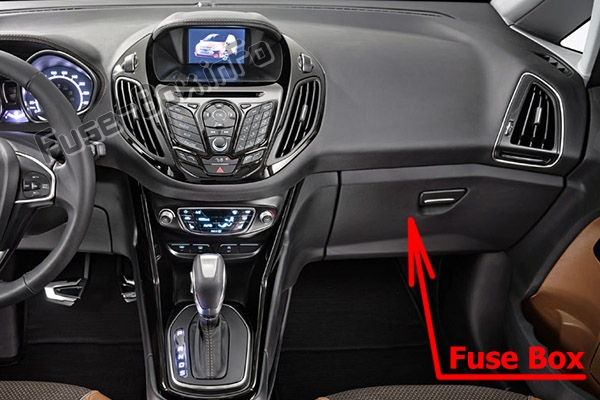

Блок предохранителей расположен за бардачком (откройте бардачок, нажмите на боковые стороны внутрь и опустите отделение для перчаток вниз).
Схема блока предохранителей (тип 1)
Распределение предохранителей в панели приборов (тип 1)
| № | А | Описание |
|---|---|---|
| 1 | 7.5A | Зажигание, Датчик дождя, Подогрев лобового стекла, Плафон салона, Внутреннее зеркало |
| 2 | 10A | Стоп-сигналы |
| 3 | 3A | Задний ход |
| 4 | 7.5A | Регулировка фар |
| 5 | — | Не используется |
| 6 | 15A | Стеклоочиститель заднего стекла |
| 7 | 15A | Насос омывателя |
| 8 | — | Не используется |
| 9 | 15A | Подогрев сиденья пассажира |
| 10 | 15A | Подогрев сиденья водителя |
| 11 | — | Не используется |
| 12 | 10A | Модуль подушки безопасности |
| 13 | 10A | Зажигание, Электроусилитель руля, Панель приборов, Пассивная противоугонная система, Антиблокировочная система тормозов |
| 14 | 7.5A | Модуль управления силовой установкой, Топливный насос, Рычаг селектора трансмиссии |
| 15 | 7.5A | Аудиосистема, Панель приборов |
| 16 | 7.5A | Подогрев лобового стекла |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 10A | Разъем для диагностики |
| 20 | 20A | Модуль прицепа |
| 21 | 15A | Аудиосистема, Навигация |
| 22 | 7.5A | Панель приборов |
| 23 | 7.5A | Многофункциональный дисплей, Часы, Внутренний сканер, Вентиляторы обогрева, Панель кондиционера |
| 24 | 10A | Модуль SYNC |
| 25 | — | Не используется |
| 26 | 30A | Стеклоочиститель спереди, левая сторона |
| 27 | 30A | Стеклоочиститель спереди, правая сторона |
| 28 | 30A | Модуль качества напряжения |
| 29 | 20A | Розетка питания сзади |
| 30 | 20A | Прикуриватель, Вспомогательная розетка питания |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | — | Не используется |
| 34 | 20A | Бесключевой доступ |
| 35 | 20A | Бесключевой доступ |
| 36 | — | Не используется |
| 37 | 15A | Замок зажигания |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | 7.5A | Камера заднего вида |
| 43 | 10A | Модуль активной остановки в городе |
| 44 | 7.5A | Индикатор отключения подушки безопасности пассажира |
| 45 | — | Не используется |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | — | Не используется |
| Реле | ||
| R1 | Зажигание | |
| R2 | Прикуриватель | |
| R3 | Не используется | |
| R4 | Реле активной остановки в городе | |
| R5 | Не используется | |
| R6 | Бесключевой доступ (аксессуары) | |
| R7 | Бесключевой доступ (зажигание) | |
| R8 | Реле энергосбережения аккумулятора | |
| R9 | Подогрев лобового стекла левая сторона | |
| R10 | Подогрев лобового стекла правая сторона | |
| R11 | Не используется | |
| R12 | Не используется |
Схема блока предохранителей (тип 2)
Распределение предохранителей в панели приборов (тип 2)
| № | А | Описание |
|---|---|---|
| 1 | 7.5A | Зажигание, датчик дождя, подогрев лобового стекла |
| 2 | 10A | Стоп-сигналы |
| 3 | 7.5A | Задний ход, камера заднего вида |
| 4 | 7.5A | Регулировка фар |
| 5 | — | Не используется |
| 6 | 15A | Стеклоочиститель заднего стекла |
| 7 | 15A | Насос омывателя |
| 8 | — | Не используется |
| 9 | 15A | Подогрев сиденья пассажира |
| 10 | 15A | Подогрев сиденья водителя |
| 11 | — | Не используется |
| 12 | 10A | Модуль подушки безопасности |
| 13 | 10A | Зажигание, электроусилитель руля, панель приборов, пассивная противоугонная система, антиблокировочная система тормозов |
| 14 | 7.5A | Модуль управления силовой установкой, рычаг селектора трансмиссии, топливный насос |
| 15 | 7.5A | Аудиосистема, панель приборов |
| 16 | 7.5A | Подогрев лобового стекла |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 15A | Разъем для диагностики |
| 20 | 20A | Многофункциональный дисплей, часы, внутренний сканер, вентиляторы обогрева, панель кондиционера |
| 21 | 15A | Аудиосистема, навигация, Bluetooth |
| 22 | 7.5A | Панель приборов |
| 23 | 7.5A | Модуль прицепа |
| 24 | 7.5A | Антенна модуля Sync |
| 25 | — | Не используется |
| 26 | 30A | Стеклоочиститель спереди, левая сторона |
| 27 | 30A | Стеклоочиститель спереди, правая сторона |
| R1 | Реле зажигания |
Расположение блока предохранителей
Схема блока предохранителей
Распределение предохранителей в моторном отсеке
| № | А | Описание |
|---|---|---|
| 1 | 30A | Модуль антиблокировочной системы тормозов, Модуль системы стабилизации |
| 2 | 60A | Вентилятор системы охлаждения высокая скорость |
| 3 | 30A или 40A | Вентилятор системы охлаждения (40A) или Вентилятор системы охлаждения низкая скорость (30A) |
| 4 | 30A | Вентилятор обогревателя |
| 5 | 60A | Питание блока предохранителей салона (от аккумулятора) |
| 6 | 30A | Модуль управления кузовом |
| 7 | 60A | Питание блока предохранителей салона (зажигание) |
| 8 | 50A или 60A | Нагреватели свечей накала (дизельные двигатели, 60A) или Модуль DPS6 (50A) |
| 9 | 40A | Подогрев лобового стекла левая сторона |
| 10 | 40A | Подогрев лобового стекла правая сторона |
| 11 | 30A | Реле стартера |
| 12 | 10A | Реле дальнего света левая сторона |
| 13 | 10A | Реле дальнего света правая сторона |
| 14 | 15A | Насос продления хода |
| 15 | 20A | Катушка зажигания |
| 16 | 15A | Модуль управления силовой установкой, Вентиляторы охлаждения высокого и низкого уровня |
| 17 | 15A | Нагреваемые кислородные датчики (бензиновые двигатели) |
| 17 | 20A | Модуль питания (дизельные двигатели) |
| 18 | — | Не используется |
| 19 | 7.5A | Контроллер кондиционера |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 20A | Питание освещения от аккумулятора |
| 23 | 15A | Передние противотуманные фары |
| 24 | 15A | Поворотники |
| 25 | 15A | Внешнее освещение левая сторона |
| 26 | 15A | Внешнее освещение правая сторона |
| 27 | 7.5A | Модуль управления силовой установкой |
| 28 | 20A | Антиблокировочная система тормозов, Система стабилизации |
| 29 | 10A | Муфта кондиционера |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | 20A | Гудок, Энергосбережение аккумулятора, Модуль бесключевого доступа автомобиля |
| 33 | 20A | Подогрев заднего стекла |
| 34 | 20A | Реле топливного насоса, Нагреватель дизельного топлива |
| 35 | 15A | Сигнализация категории 1 |
| 36 | 7.5A | Контроллер автоматической трансмиссии |
| 37 | 25A | Модуль передней двери левая сторона |
| 38 | 25A | Модуль передней двери правая сторона |
| 39 | 25A | Модуль задней двери левая сторона |
| 40 | 25A | Модуль задней двери правая сторона |
| Реле | ||
| R1 | Вентилятор системы охлаждения | |
| R2 | Не используется | |
| R3 | Модуль управления силовой установкой | |
| R4 | Дальний свет | |
| R5 | Не используется | |
| R6 | Не используется | |
| R7 | Вентилятор охлаждения двигателя | |
| R8 | Стартер | |
| R9 | Муфта кондиционера | |
| R10 | Передние противотуманные фары | |
| R11 | Топливный насос, Нагреватель дизельного топлива | |
| R12 | Задний ход | |
| R13 | Вентилятор обогревателя |
