В этой статье мы рассматриваем шестое поколение Ford Bronco, доступное с 2021 года. Здесь вы найдете схемы блоков предохранителей нового Ford Bronco 2021 и 2022, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Ford Bronco 2021-2022…
Салон

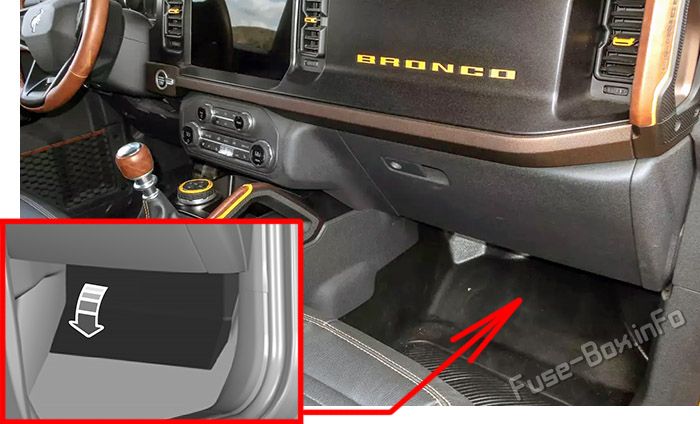

Версия 1
Блок предохранителей расположен за панелью под бардачком.
Версия 2
Моторный отсек
Блок предохранителей в салоне
Назначение предохранителей в салоне (2021-2022)
| № | Номинал (А) | Защищаемый компонент |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 10A | Электростеклоподъемники. Инвертор DC/AC. |
| 3 | 7.5A | Внешние зеркала. Модуль беспроводной зарядки. |
| 4 | 20A | Не используется (запасной). |
| 5 | — | Не используется. |
| 6 | 10A | Гудок охранной сигнализации. |
| 7 | 10A | Не используется. |
| 8 | 5A | Не используется (запасной). |
| 9 | 5A | Не используется (запасной). |
| 10 | — | Не используется. |
| 11 | — | Не используется. |
| 12 | 7.5A | Климат-контроль. Шлюзовой модуль. |
| 13 | 7.5A | Модуль управления рулевой колонкой. Модуль приборной панели. |
| 14 | 15A | Не используется (запасной). |
| 15 | 15A | Не используется (запасной). |
| 16 | — | Не используется. |
| 17 | 7.5A | Не используется (запасной). |
| 18 | 7.5A | Не используется (запасной). |
| 19 | 5A | Замок зажигания. Фары. |
| 20 | 5A | Телематический модем. |
| 21 | 5A | Датчик температуры и влажности в салоне. |
| 22 | 5A | Не используется. |
| 23 | 30A | Не используется (запасной). |
| 24 | 30A | Не используется (запасной). |
| 25 | 20A | Не используется (запасной). |
| 26 | 30A | Не используется (запасной). |
| 27 | 30A | Не используется (запасной). |
| 28 | 30A | Не используется (запасной). |
| 29 | 15A | Не используется (запасной). |
| 30 | 5A | Выключатель тормозов. |
| 31 | 10A | Переключатель управления внедорожным режимом. Переключатель интегрированной панели управления. Панель переключателей управления трансмиссией и шасси. Центральный дисплей 12 дюймов. Модуль приемника радиочастот. |
| 32 | 20A | Модуль управления аудиосистемой. |
| 33 | — | Не используется. |
| 34 | 30A | Реле запуска/работы. |
| 35 | 5A | Не используется (запасной). |
| 36 | 15A | Автоматический дальний свет. Модуль обработки изображений A. |
| 37 | 20A | Автоматическое затемнение внутреннего зеркала. Модуль управления помощью при парковке. Подогрев рулевого колеса. |
| 38 | 30A | Не используется (автоматический предохранитель). |
Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке (2021-2022)
| № | Номинал (А) | Защищаемый компонент |
|---|---|---|
| 1 | 30A | Модуль управления кузовом — питание от аккумулятора 1. |
| 3 | 30A | Модуль управления кузовом — питание от аккумулятора 2. |
| 4 | 30A | Топливный насос. |
| 6 | 25A | Питание модуля управления силовой установкой. |
| 7 | 30A | Компоненты силовой установки. |
| 8 | 20A | Компоненты силовой установки. |
| 9 | 20A | Катушки зажигания. |
| 13 | 40A | Модуль управления вентилятором отопителя. |
| 16 | 10A | Омыватель заднего стекла. |
| 18 | 30A | Специальный двигатель. |
| 21 | 10A | Не используется (запасной). |
| 22 | 10A | Модуль камеры кругового обзора 360 градусов. |
| 23 | 10A | Питание системы ABS на запуск/работу. |
| 24 | 10A | Модуль управления силовой установкой. Модуль управления рулевым управлением. |
| 25 | 10A | Система информации о слепых зонах. Камера заднего вида. Адаптивный круиз-контроль. Модуль управления трансмиссией. |
| 26 | 15A | Модуль управления трансмиссией. |
| 28 | 60A | Клапаны системы ABS. |
| 29 | 60A | Насос системы ABS. |
| 30 | 30A | Электропривод сиденья водителя. |
| 31 | 30A | Электропривод сиденья пассажира. |
| 32 | 20A | Вспомогательная розетка. |
| 33 | 20A | Вспомогательная розетка. |
| 34 | 20A | Вспомогательная розетка. |
| 36 | 40A | 2021: Инвертор DC/AC 150 Вт. |
| 38 | 30A | Модуль подогрева сидений. |
| 42 | 30A | Модуль управления тормозами прицепа. |
| 44 | 10A | Выключатель тормозов. |
| 46 | 20A | Модуль SYNC. |
| 50 | 40A | Подогрев заднего стекла. |
| 54 | 40A | Модуль управления трансмиссией. |
| 55 | 30A | Реле габаритных огней прицепа. |
| 58 | 20A | Маршрутные огни прицепа. |
| 60 | 30A | Переключатель Upfitter №1. |
| 61 | 15A | Переключатель Upfitter №2. |
| 62 | 10A | Переключатель Upfitter №3. |
| 63 | 10A | Переключатель Upfitter №4. |
| 64 | 10A | Переключатель Upfitter №5. |
| 65 | 10A | Переключатель Upfitter №6. |
| 66 | 10A | Модуль отключения стабилизатора поперечной устойчивости. |
| 69 | 30A | Стеклоочиститель лобового стекла. |
| 71 | 30A | Стеклоочиститель заднего стекла. |
| 91 | 40A | Модуль освещения прицепа. |
| 100 | 20A | Левые фары. |
| 101 | 20A | Правые фары. |
| 107 | 30A | Зарядка аккумулятора прицепа. |
| 120 | 10A | Форсунки топлива (2.7L). |
| 124 | 5A | Не используется (запасной). |
| 125 | 10A | Умная USB-зарядка 1. |
| 139 | 5A | Умная USB-зарядка 2. |
| 140 | 5A | Не используется (запасной). |
| 141 | 5A | Не используется (запасной). |
| 146 | 20A | Усилитель. |
| 158 | 10A | Питание запуска/работы модуля отключения стабилизатора поперечной устойчивости. |
| 160 | 10A | Умный контроль данных по ссылке. |
| 182 | 60A | Модуль двери водителя. |
| 183 | 60A | Модуль двери пассажира. |
| 202 | 60A | Плюс модуля управления кузовом. |
| 210 | 30A | Модуль управления кузовом start/stop. |
