Компактный кроссовер Ford Bronco Sport доступен с 2021 года по настоящее время. В этой статье вы найдете схемы коробок предохранителей Ford Bronco Sport 2021, 2022, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Ford Bronco Sport 2021-2022..
Салон

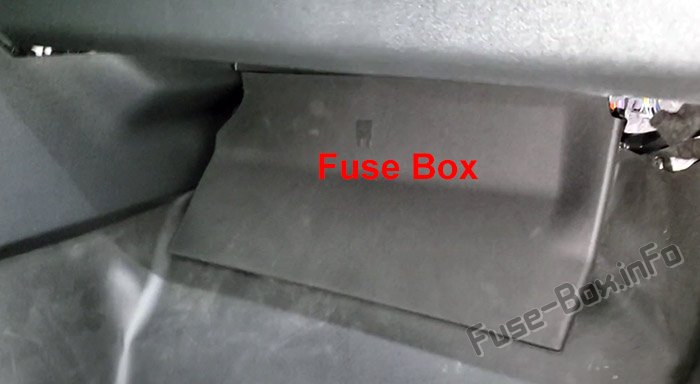

Панель предохранителей расположена за крышкой под бардачком. Для доступа поднимите панель вверх.
Моторный отсек
Для доступа:
- Потяните защелку на себя и снимите верхнюю крышку.
- Потяните рычаг разъема вверх.
- Потяните разъем вверх, чтобы снять его.
- Потяните обе защелки на себя и снимите коробку предохранителей.
- Переверните коробку предохранителей и откройте крышку.
Коробка предохранителей в салоне
Назначение предохранителей в коробке предохранителей салона (2021, 2022)
| № | А | Защищаемый компонент |
|---|---|---|
| 1 | 5A | Не используется. |
| 2 | 5A | Не используется. |
| 3 | 10A | Не используется. |
| 4 | 10A | Замок зажигания. Замок рулевой колонки. |
| 5 | 20A | Блокировка. Разблокировка. |
| 6 | 10A | Инвертор DC-AC. |
| 7 | 30A | Модуль двери пассажира. |
| 8 | 5A | Модуль управления парковочным ассистентом. |
| 9 | 5A | Автоматическое затемнение внутреннего зеркала. Система удержания в полосе. Индикатор отключения подушки безопасности пассажира. |
| 10 | 10A | Расширенный модуль питания. |
| 11 | 5A | Модуль управления телематикой. |
| 12 | 5A | Клавиатура для бесключевого доступа. |
| 13 | 15A | Разблокировка двери водителя. |
| 14 | 30A | Модуль двери водителя. |
| 15 | 15A | Не используется (запасной). |
| 16 | 15A | Не используется (запасной). |
| 17 | 15A | SYNC. Модуль приемопередатчика. Интегрированная панель управления. |
| 18 | 7.5A | Модуль беспроводной зарядки аксессуаров. Модуль управления внедорожным движением. |
| 19 | 7.5A | Не используется (запасной). |
| 20 | 10A | Не используется (запасной). |
| 21 | 7.5A | Не используется (запасной). |
| 22 | 7.5A | Не используется (запасной). |
| 23 | 20A | Не используется (запасной). |
| 24 | 20A | Не используется (запасной). |
| 25 | 30A | Не используется (запасной). |
Коробка предохранителей в моторном отсеке
Назначение предохранителей в коробке предохранителей моторного отсека (2021, 2022)
| № | А | Защищаемый компонент |
|---|---|---|
| 1 | 30A | Дополнительное освещение для aftermarket. |
| 2 | — | Не используется. |
| 3 | 10A | 2021: Нагреваемые форсунки омывателя лобового стекла. |
| 4 | 60A | Дополнительный обогреватель. |
| 5 | 40A | Дополнительный обогреватель. |
| 6 | 40A | Дополнительный обогреватель. |
| 7 | 20A | Нагрев парковочного положения дворников. |
| 8 | — | Не используется. |
| 9 | 60A | Инвертор питания. |
| 10 | 30A | Стартер. |
| 11 | 15A | Модуль управления силовой установкой. |
| 12 | 15A | Модуль управления силовой установкой. |
| 13 | 15A | Модуль управления силовой установкой. |
| 14 | 15A | Модуль управления силовой установкой. |
| 15 | — | Не используется. |
| 16 | — | Не используется. |
| 17 | — | Не используется. |
| 18 | 10A | Модуль управления силовой установкой. |
| 19 | 10A | Модуль антиблокировочной системы тормозов. |
| 20 | 10A | Разъем для диагностики. |
| 21 | 5A | Переключатель фар. |
| 22 | 20A | Усилитель. |
| 23 | — | Не используется. |
| 24 | — | Не используется. |
| 25 | 25A | Левый улучшенный блок фар. |
| 26 | 25A | Правый улучшенный блок фар. |
| 27 | — | Не используется. |
| 28 | — | Не используется. |
| 29 | — | Не используется. |
| 30 | 10A | 2021: Электронный контроль устойчивости. |
| 31 | 5A | Электроусилитель рулевого управления. |
| 32 | 30A | Модуль управления кузовом. |
| 33 | 10A | Передняя камера парковочного ассистента. Задняя камера. Система информации о слепых зонах. Актуатор переключения передач. |
| 34 | — | Не используется. |
| 35 | 15A | Нагреваемый руль. |
| 36 | — | Не используется. |
| 37 | 20A | Сигнал. |
| 38 | 40A | Вентилятор отопителя. |
| 39 | — | Не используется. |
| 40 | 10A | Переключатель тормозов вкл./выкл. |
| 41 | 20A | Усилитель. |
| 42 | 30A | Электрорегулировка сиденья водителя. |
| 43 | 40A | Клапаны антиблокировочной системы тормозов. |
| 44 | 40A | Модуль буксировки прицепа. |
| 45 | 30A | Электрорегулировка сиденья пассажира. |
| 46 | — | Не используется. |
| 47 | 20A | Нагреваемые сиденья. |
| 48 | — | Не используется. |
| 49 | 60A | Насос антиблокировочной системы тормозов. |
| 50 | 60A | Вентилятор охлаждения. |
| 51 | 30A | Люк в крыше. |
| 52 | 5A | Умный зарядник USB. |
| 53 | — | Не используется. |
| 54 | — | Не используется. |
| 55 | — | Не используется. |
| 56 | 10A | Сцепление кондиционера. |
| 57 | 5A | Прожекторное освещение. |
| 58 | — | Не используется. |
| 59 | 40A | Модуль управления кузовом. |
| 60 | 5A | Умный зарядник USB. |
| 61 | 20A | Вспомогательная розетка питания. |
| 62 | — | Не используется. |
| 63 | — | Не используется. |
| 64 | — | Не используется. |
| 65 | — | Не используется. |
| 66 | — | Не используется. |
| 67 | — | Не используется. |
| 68 | — | Не используется. |
| 69 | 15A | Портовые топливные форсунки. |
| 70 | 20A | Вспомогательная розетка питания. |
| 71 | 20A | Вспомогательная розетка питания. |
| 72 | 20A | Задний стеклоочиститель. |
| 73 | — | Не используется. |
| 74 | 30A | Мотор стеклоочистителя лобового стекла. |
| 75 | 10A | Нагреваемые наружные зеркала. |
| 76 | 30A | Нагреваемое заднее стекло. |
| 77 | — | Не используется. |
| 78 | 15A | Открытие окна задней двери багажника. |
| 79 | — | Не используется. |
| 80 | 20A | Топливный насос. |
| 81 | 10A | Насос омывателя заднего стекла. |
| 82 | 40A | Инвертор питания. |
| 83 | — | Не используется. |
| 84 | 40A | Модуль управления приводной линией. |
| 85 | 5A | Датчик дождя. |
| 86 | — | Не используется. |
| 87 | — | Не используется. |
| 88 | — | Не используется. |
