В этой статье мы рассмотрим Ford C-MAX первого поколения после рестайлинга, производимого с 2007 по 2010 год. Здесь вы найдете схемы блоков предохранителей для Ford C-MAX 2007, 2008, 2009 и 2010, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Ford C-MAX 2007-2010
Расположение блока предохранителей

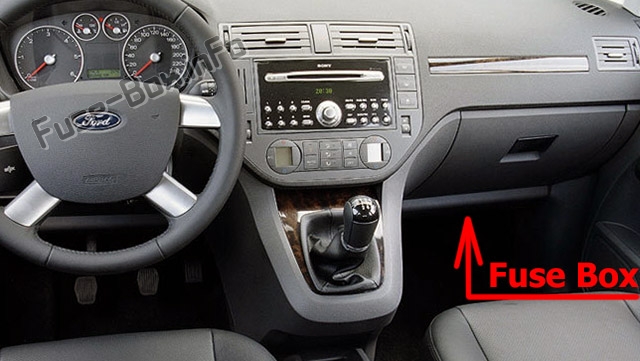

Блок предохранителей расположен под бардачком (открутите винты под бардачком и опустите панель обшивки).
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | А | Описание |
|---|---|---|
| 100 | 10A | Питание зажигания электронных модулей |
| 101 | 20A | Модуль управления люком, электрическое сиденье водителя, |
| 102 | 10A | Контроль климат-контроля, рулевая колонка, сажевый фильтр, приемник дистанционного управления |
| 103 | 10A | Питание освещения от аккумулятора |
| 104 | 10A | Функция энергосбережения, внутренние лампы |
| 105 | 25A | Подогрев заднего стекла |
| 106 | 20A | Система бесключевого доступа |
| 107 | 10A | Питание от аккумулятора приборной панели, бортовой компьютер |
| 108 | 7.5A | Аксессуары к приборной панели (аудио- и навигационная система) |
| 109 | 20A | Прикуриватель, задняя вспомогательная розетка |
| 110 | 10A | Дневные ходовые огни — питание зажигания к переключателю освещения |
| 111 | 15A | Топливный насос (только бензиновый двигатель) |
| 112 | 15A | Питание от аккумулятора аудиомодулей |
| 113 | 10A | Дневные ходовые огни (габаритные огни) |
| 114 | 10A | Питание зажигания приборной панели, иммобилайзер двигателя |
| 115 | 7.5A | Питание зажигания контроля освещения |
| 116 | 20A | Противотуманные фары |
| 117 | 7.5A | Номерные знаки освещение |
| 118 | 20A | Модуль двери, задняя левая |
| 119 | 15A | Вспомогательная розетка багажного отделения |
| 119 | 25A | Вспомогательная розетка багажного отделения (автомобили с модулем для буксировки прицепа) |
| 120 | 20A | Модуль двери, задняя правая |
| 121 | 20A | Подогрев передних сидений |
| 122 | 10A | Модуль подушки безопасности |
| 123 | 7.5A | Подогрев боковых зеркал |
| 124 | 7.5A | Габаритные огни, боковые огни, стоп-сигналы (левая сторона) |
| 125 | 7.5A | Габаритные огни, боковые огни, стоп-сигналы (правая сторона) |
| 126 | 20A | Система бесключевого доступа |
| 127 | 25A | Электростеклоподъемники |
| 128 | — | Не используется |
| 129 | 20A | Стеклоочиститель лобового стекла |
| 130 | — | Не используется |
| 131 | 15A | Стеклоочиститель заднего стекла |
| 132 | 15A | Стоп-сигналы |
| 133 | 25 | Реле центральной блокировки, модуль двери пассажира |
| 134 | 20A | Центральная блокировка, модуль двери водителя |
| 135 | 20A | Дневные ходовые огни |
| 136 | 15A | Насос омывателя, подогрев форсунок омывателя |
| 137 | 10A | Звуковой сигнал резервного копирования аккумулятора |
| 138 | 10A | Модуль управления силовой установкой, педаль акселератора, автоматическая коробка передач |
| 139 | 10A | Дальний свет, правая сторона |
| 140 | 10A | Дальний свет, левая сторона |
| 141 | 10A | Задний ход, электрические зеркала |
| 142 | 15A | Ближний свет, правая сторона |
| 143 | 15A | Ближний свет, левая сторона |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | А | Описание |
|---|---|---|
| 1 | 40A | Вентилятор охлаждения |
| 2 | 80A | Рулевое управление с электроприводом |
| 3 | 60A | Питание блока предохранителей в салоне 1 |
| 4 | 60A | Питание блока предохранителей в салоне 2 |
| 5 | 80A | Вспомогательный обогреватель |
| 6 | 60A | Предпрогрев свечей накаливания (только дизель) |
| 7 | 30A | ABS, насос системы стабилизации |
| 8 | 20A | ABS, клапаны системы стабилизации |
| 9 | 20A | Модуль управления силовой установкой |
| 10 | 30A | Вентилятор климат-контроля |
| 11 | 20A | Замок зажигания |
| 12 | 40A | Реле зажигания 15l |
| 13 | 20A | Втягивающее реле стартера |
| 14 | 40A | Подогрев лобового стекла, правая сторона |
| 15 | 30A | Реле вентилятора охлаждения (Sigma — только без КВ) |
| 16 | 40A | Подогрев лобового стекла, левая сторона |
| 17 | — | Не используется |
| 18 | 30A | Инвертор питания |
| 19 | 10A | Модуль ABS |
| 20 | 15A | Сигнал |
| 21 | 20A | Вспомогательный обогреватель |
| 22 | 10A | Модуль рулевого управления с электроприводом |
| 23 | 30A | Омыватель фар |
| 24 | 15A | Вспомогательный обогреватель (только дизель) |
| 25 | 10A | Зажигание, реле |
| 26 | 15A | Автоматическая коробка передач |
| 27 | 10A | Сцепление кондиционера |
| 28 | 10A | Мониторинг свечей накаливания (только дизель) |
| 29 | 10A | Двухзонный климат-контроль |
| 30 | 3A | Модуль управления силовой установкой, автоматическая коробка передач |
| 31 | 10A | Датчик аккумулятора умной зарядки |
| 32 | 10A | Автоматическая коробка передач |
| 33 | 10A | Подогреваемые кислородные датчики (только бензин) |
| 33 | 10A | Клапан обхода интеркулера (только дизель) |
| 34 | 10A | Форсунки, трансформаторы зажигания |
| 35 | 10A | Модуль управления силовой установкой, клапаны, соленоиды |
| 36 | 10A | Модуль управления силовой установкой |
