В этой статье мы рассмотрим Ford C-MAX второго поколения после рестайлинга, производимый с 2015 по 2019 год. Здесь вы найдете схемы блоков предохранителей для Ford C-MAX 2015, 2016, 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Ford C-MAX 2015-2019
Салон

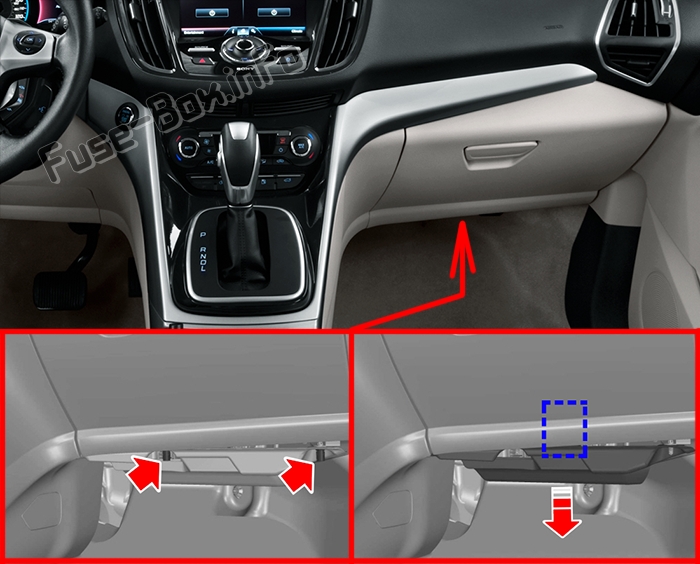

Блок предохранителей расположен под бардачком (зажмите фиксаторы для снятия крышки, опустите крышку и потяните ее на себя).
Моторный отсек
Багажный отсек
Он расположен за крышкой с левой стороны заднего отсека.
Блок предохранителей в салоне
Назначение предохранителей в панели приборов
| № | А | Описание |
|---|---|---|
| F56 | 20A | Топливный насос. |
| F57 | — | Не используется. |
| F58 | — | Не используется. |
| F59 | 5A | Пассивный приемник антиугонной системы. |
| F60 | 10A | Внутреннее освещение. Пакет выключателей двери водителя. Лампа бардачка. Фоновое освещение. |
| F61 | 20A | Передняя зажигалка. Задние вспомогательные розетки. |
| F62 | 5A | Автоматические стеклоочистители. Датчик влажности. Авто затемняющееся внутреннее зеркало. |
| F63 | 10A | Адаптивный круиз-контроль. |
| F64 | — | Не используется. |
| F65 | 10A | Открытие двери багажника. |
| F66 | 20A | Замок двери водителя. Замок лючка топливного бака. Центральная система двойной блокировки. |
| F67 | 7.5A | Модуль SYNC. Модуль глобальной системы позиционирования. Дисплей информации и развлечений. |
| F68 | 15A | Электромеханический замок рулевой колонки. |
| F69 | 5A | Приборная панель. |
| F70 | 20A | Центральная система блокировки. |
| F71 | 7.5A | Кондиционер. |
| F72 | 7.5A | Модуль рулевого колеса. |
| F73 | 7.5A | Разъем для диагностики. Звуковой сигнализатор аккумулятора. |
| F74 | 15A | Дальний свет. |
| F75 | 15A | Передние противотуманные фары. |
| F76 | 10A | Лампы заднего хода. |
| F77 | 20A | Насос омывателя лобового и заднего стекла. |
| F78 | 5A | Замок зажигания. Кнопка зажигания. Модуль бесключевого доступа. |
| F79 | 15A | Аудиосистема. Выключатель аварийной сигнализации. Электронная панель отделки. |
| F80 | 20A | Солнцезащитный люк. |
| F81 | 5A | Датчик движения в салоне. Радиочастотный приемник. Солнцезащитный экран. |
| F82 | 20A | Насос омывателя лобового и заднего стекла. |
| F83 | 20A | Центральная система блокировки. |
| F84 | 20A | Открытие двери водителя. Открытие лючка топливного бака. Центральная система двойной блокировки. |
| F85 | 7.5A | Кондиционер. Реле заднего стеклоочистителя. Вспомогательный обогреватель. Радио. Адаптивный круиз-контроль. |
| F86 | 10A | Модуль управления ремнями безопасности. Система классификации пассажиров. |
| F87 | 15A | Подогрев рулевого колеса. |
| F88 | 20A | До 2016 г.: Модуль качества напряжения. |
| F89 | — | Не используется. |
Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке
| № | А | Описание |
|---|---|---|
| F7 | 40A | Антиблокировочная система тормозов. Программа электронной стабильности. |
| F8 | 30A | Программа электронной стабильности. |
| F9 | 20A | Омыватель фар. |
| F10 | 40A | Электровентилятор отопителя. |
| F11 | 30A | Модуль Auto-Start-Stop. |
| F12 | 30A | Модуль управления силовой установкой. |
| F13 | 30A | Реле стартера. |
| F14 | 40A | Правая секция подогрева лобового стекла. |
| F15 | 25A | Вентилятор интеркулера (1.0 л). |
| F15 | 40A | Реле вентилятора охлаждения 1. |
| F16 | 40A | Левая секция подогрева лобового стекла. |
| F17 | 20A | Вспомогательный обогреватель. |
| F18 | 20A | Стеклоочистители лобового стекла. |
| F19 | 5A | Антиблокировочная система тормозов. Программа электронной стабильности. |
| F20 | 15A | Гудок. |
| F21 | 5A | Стоп-сигналы. |
| F22 | 15A | Система мониторинга аккумулятора. |
| F23 | 5A | Катушки реле. Управление освещением. |
| F24 | 20A | Розетка в багажном отсеке. |
| F25 | — | Не используется. |
| F26 | 25A | Модуль управления трансмиссией (TMC 6F35). |
| F26 | 15A | Модуль управления трансмиссией (TMC MPS6). |
| F27 | 15A | Сцепление кондиционера. |
| F28 | 7.5A | Камера заднего вида. Система предупреждения столкновения. |
| F29 | — | Не используется. |
| F30 | 5A | Модуль управления силовой установкой. |
| F31 | — | Не используется. |
| F32 | 10A | Модуль управления силовой установкой. Реле модуля вентилятора охлаждения. |
| F33 | 15A или 20A | Модуль управления силовой установкой. Катушки зажигания. (1.0 л — 20A; 1.5 л, 1.6 л и 2.0 л — 15A) |
| F34 | 10A | Модуль управления силовой установкой. |
| F35 | 10A или 15A | Датчик воды в топливе. Модуль управления силовой установкой. Катушки зажигания. |
| F36 | 5A | С 2016 г.: Активные жалюзи решетки радиатора. |
| F37 | — | Не используется. |
| F38 | 15A | Модуль управления силовой установкой. |
| F39 | 5A | Регулировка уровня фар. |
| F40 | 5A | Электроусилитель рулевого управления. |
| F41 | 20A | Модуль управления кузовом. |
| F42 | — | Не используется. |
| F43 | 15A | Регулировка уровня фар. Блок адаптивного переднего освещения. |
| F44 | 5A | Адаптивный круиз-контроль. |
| F45 | 10A | Подогрев форсунок омывателя. |
| F46 | 25A | Вентилятор охлаждения. |
| F47 | — | Не используется. |
| F48 | 15A | Испаритель сажевого фильтра дизельного двигателя. |
| Реле | ||
| R1 | Вентилятор интеркулера. | |
| R2 | Гудок. | |
| R3 | Испаритель сажевого фильтра дизельного двигателя. | |
| R4 | ДО 22-06-2015: Реле включения/выключения передних стеклоочистителей; С 23-06-2015: Реле вентилятора охлаждения. |
|
| R5 | ДО 22-06-2015: Омыватель фар; С 23-06-2015: Реле включения/выключения передних стеклоочистителей. |
|
| R6 | Реле высоких/низких скоростей передних стеклоочистителей. | |
| R7 | Подогрев лобового стекла. | |
| R8 | Реле вентилятора охлаждения. | |
| R9 | ДО 22-06-2015: Не используется; С 23-06-2015: Омыватель фар. |
|
| R10 | ДО 22-06-2015: Реле вентилятора охлаждения; С 23-06-2015: Реле стартера. |
|
| R11 | Сцепление кондиционера. | |
| R12 | Реле вентилятора охлаждения. | |
| R13 | Электровентилятор отопителя. | |
| R14 | Модуль управления двигателем. | |
| R15 | ДО 22-06-2015: Реле стартера; С 23-06-2015: Реле свечей накала. |
|
| R16 | Зажигание. |
Блок предохранителей в багажном отсеке
Назначение предохранителей в грузовом отсеке
| № | А | Описание |
|---|---|---|
| F1 | 5A | Бесконтактное открытие двери багажника. |
| F2 | — | Не используется. |
| F3 | 5A | Бесключевые дверные ручки. |
| F4 | 25A | Блок управления левой передней дверью. |
| F5 | 25A | Блок управления правой передней дверью. |
| F6 | 25A | Блок управления левой задней дверью. |
| F7 | 25A | Блок управления правой задней дверью. |
| F8 | 10A | Сигнализация. |
| F9 | 25A | Сиденье водителя. |
| F10 | 25A | Электростеклоподъемники. |
| F11 | 5A | Питание катушки реле. |
| F12 | — | Не используется. |
| F13 | — | Не используется. |
| F14 | — | Не используется. |
| F15 | — | Не используется. |
| F16 | — | Не используется. |
| F17 | — | Не используется. |
| F18 | — | Не используется. |
| F19 | — | Не используется. |
| F20 | — | Не используется. |
| F21 | — | Не используется. |
| F22 | — | Не используется. |
| F23 | — | Не используется. |
| F24 | 30A | Инвертор DC/AC. |
| F25 | 25A | Электропривод двери багажника. |
| F26 | 40A | Модуль подключения прицепа. |
| F27 | 30A | Электрообогрев заднего стекла. |
| F28 | — | Не используется. |
| F29 | 5A | Монитор слепых зон. Система удержания в полосе. Active City Stop. Камера заднего вида. |
| F30 | 5A | Модуль парковочных помощников. |
| F31 | — | Не используется. |
| F32 | 5A | Инвертор DC/AC. |
| F33 | 15A | Реле заднего стеклоочистителя. |
| F34 | 15A | Подогрев сиденья водителя. |
| F35 | 15A | Подогрев сиденья пассажира. |
| F36 | — | Не используется. |
| F37 | 15A | Солнцезащитный экран. |
| F38 | — | Не используется. |
| F39 | — | Не используется. |
| F40 | — | Не используется. |
| F41 | 5A | С 2016 г.: Модуль подключения прицепа. |
| F42 | — | Не используется. |
| F43 | — | Не используется. |
| F44 | 10A | Электропривод внешних зеркал. |
| F45 | 7.5A | Подогрев внешних зеркал. |
| F46 | — | Не используется. |
| Реле | ||
| R1 | Замок зажигания. | |
| R2 | Подогрев заднего стекла. | |
| R3 | Задний стеклоочиститель. | |
| R4 | Не используется. | |
| R5 | Гудок сигнализации. | |
| R6 | Задержка отключения вспомогательных систем. |
