В этой статье мы рассмотрим Ford E-Series / Econoline четвертого поколения (первое обновление), выпускавшийся с 1998 по 2001 год. Здесь вы найдете схемы блоков предохранителей для Ford E-Series 1998, 1999, 2000 и 2001 годов (E-150, E-250, E-350, E-450), получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Ford E-Series / Econoline 1998-2001
Расположение блока предохранителей

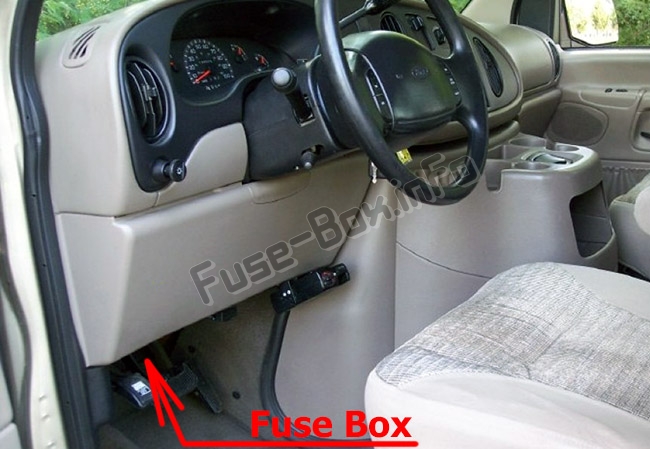

Он расположен ниже и слева от рулевого колеса у педали тормоза.
Схема блока предохранителей
Назначение предохранителей в пассажирском отсеке
| № | Номинал (А) | Описание |
|---|---|---|
| 1 | 20A | 1998-1999: Модуль RABS/4WABS 2000-2001: Модуль 4WABS |
| 2 | 15A | 1998-2000: Диод/резистор предупреждения о тормозах, Панель приборов, Звуковой сигнал предупреждения, Реле 4WABS, Индикаторы предупреждения 2001: Лампа предупреждения о тормозах, Панель приборов, Звуковой сигнал предупреждения, Реле 4WABS, Индикаторы предупреждения, Выключатель предупреждения о низком вакууме (только дизель) |
| 3 | 15A | 1998-2000: Основной выключатель света, Модуль RKE, Радио 2001: Основной выключатель света, Модуль RKE, Радио, Освещение приборов, E Traveler VCP и видеоэкран |
| 4 | 15A | Центральный замок с RKE, Освещение при входе, Звуковой сигнал предупреждения, Модифицированный автомобиль, Электрозеркала, Основной выключатель света, Лампы освещения |
| 5 | 20A | Модуль RKE, Выключатели центрального замка, Блокировка памяти, Центральный замок с RKE |
| 6 | 10A | Блокировка селектора передач, Контроль скорости, Модуль DRL |
| 7 | 10A | Многофункциональный переключатель, Указатели поворота |
| 8 | 30A | Конденсатор(ы) радио, Катушка зажигания, Диод PCM, Реле питания PCM, Нагреватель топлива (только дизель), Реле свечей накала (только дизель) |
| 9 | 30A | Модуль управления дворниками, Мотор стеклоочистителя лобового стекла |
| 10 | 20A | 1998-2000: Основной выключатель света, (Внешние лампы) Многофункциональный переключатель (мигающий свет) 2001: Основной выключатель света, Габаритные огни, Лампа номерного знака, (Внешние лампы) Многофункциональный переключатель (мигающий свет) |
| 11 | 15A | Выключатель давления тормозов, Многофункциональный переключатель (аварийная сигнализация), RABS, Выключатель положения педали тормоза |
| 12 | 15A | 1998-2000: Датчик диапазона передач (TR), Реле вспомогательного аккумулятора 2001: Датчик диапазона передач (TR), Задние фонари, Реле вспомогательного аккумулятора |
| 13 | 15A | 1998-2000: Актуатор заслонки смеси, Выключатель селектора функции 2001: Актуатор заслонки смеси, Кондиционер/обогреватель, Выключатель селектора функции |
| 14 | 5A | Панель приборов (Индикатор подушки безопасности и зарядки) |
| 15 | 5A | Реле зарядки аккумулятора прицепа |
| 16 | 30A | Электропривод сидений |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 10A | Монитор диагностики подушки безопасности |
| 20 | 5A | Выключатель отмены овердрайва |
| 21 | 30A | Электростеклоподъемники |
| 22 | 15A | 1998-2000: Радио с памятью 2001: Радио с памятью, Радио E Traveler |
| 23 | 20A | Прикуриватель, Разъем диагностики (DLC) |
| 24 | 5A | 1998-1999: Модуль освещения при входе 2000-2001: Не используется |
| 25 | 10A | Левый блок-фары (ближний свет) |
| 26 | 20A | 1998-2000: Не используется 2001: Задняя розетка |
| 27 | 5A | Радио |
| 28 | 25A | Электророзетка |
| 29 | — | Не используется |
| 30 | 15A | Фары (индикатор дальнего света), DRL |
| 31 | 10A | Правый блок-фары (ближний свет), DRL |
| 32 | 5A | 1998-1999: Не используется 2000-2001: Электрозеркала |
| 33 | 20A | 1998-2000: Не используется 2001: Розетка E Traveler #2 |
| 34 | 10A | Датчик диапазона передач (TR) |
| 35 | 30A | 1998-1999: Не используется 2000-2001: Модуль RKE |
| 36 | 5A | (Панель приборов, A/C, Освещение, Радио), Сборка рулевой колонки |
| 37 | 20A | 1998-2000: Не используется 2001: Электророзетка |
| 38 | 10A | Монитор диагностики подушки безопасности |
| 39 | 20A | 1998-2000: Не используется 2001: Розетка E Traveler #1 |
| 40 | 30A | Модифицированный автомобиль |
| 41 | 30A | Модифицированный автомобиль |
| 42 | — | Не используется |
| 43 | 20A C.B. | Электростеклоподъемники |
| 44 | — | Не используется |
Расположение блока предохранителей
Блок распределения питания расположен в моторном отсеке.
Схема блока предохранителей
Назначение предохранителей и реле в блоке распределения питания
| № | Номинал (А) | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 10A | 1998-2000: Память PCM Keep Alive, Панель приборов 2001: Память PCM Keep Alive, Панель приборов, Вольтметр |
| 5 | 10A | Правый указатель поворота прицепа |
| 6 | 10A | Левый указатель поворота прицепа |
| 7 | — | Не используется |
| 8 | 60A | Предохранители панели приборов 5, 11, 23, 38, 4, 10, 16, 22, 28, 32 (2001) |
| 9 | 30A | Реле питания PCM, Предохранитель моторного отсека 4 |
| 10 | 60A | Реле вспомогательного аккумулятора, Предохранители моторного отсека 14, 22 |
| 11 | 30A | Реле IDM |
| 12 | 60A | 1998-2000: Предохранители моторного отсека 26, 27 2001: Предохранители моторного отсека 25, 27 |
| 13 | 50A | Реле вентилятора (Вентилятор) |
| 14 | 30A | Реле габаритных огней прицепа, Реле задних фонарей прицепа |
| 15 | 40A | 1998-2000: Основной выключатель света 2001: Основной выключатель света, Дневные ходовые огни (DRL) |
| 16 | 50A | 1998-2000: Модуль RKE, Реле вспомогательного вентилятора 2001: Реле вспомогательного вентилятора |
| 17 | 30A | 1998-2000: Реле топливного насоса, IDM (дизель) 2001: Реле топливного насоса |
| 18 | 60A | 1998-2000: Предохранители панели приборов 40, 41 2001: Предохранители панели приборов 40, 41, 26, 33, 39 |
| 19 | 60A | Модуль 4WABS |
| 20 | 20A | Контроллер электрического тормоза |
| 21 | 50A | Питание модифицированного автомобиля |
| 22 | 40A | Реле зарядки аккумулятора прицепа (только для модифицированных автомобилей) |
| 23 | 60A | Выключатель зажигания |
| 24 | — | Не используется |
| 25 | 20A | Модуль NGV (только природный газ) |
| 26 | 10A | 1998-2000: Генератор/регулятор напряжения (только дизель) 2001: Муфта A/C (только 4.2L) |
| 27 | 15A | Модуль DRL, Реле клаксона |
| 28 | — | Диод PCM |
| 29 | — | Не используется |
| A | — | Не используется |
| B | — | 1998-2000: Не используется 2001: Реле стоп-сигналов |
| C | — | 1998-2000: Не используется 2001: Реле стоп-сигналов |
| D | — | Реле габаритных огней прицепа |
| E | — | Реле зарядки аккумулятора прицепа |
| F | — | 1998-2000: Реле IDM 2001: Реле IDM (только дизель), Реле муфты A/C (только 4.2L) |
| G | — | Реле PCM |
| H | — | Реле вентилятора |
| J | — | Реле клаксона |
| K | — | 1998-2000: Реле топливного насоса, Реле IDM (дизель) 2001: Реле топливного насоса |
