В этой статье мы рассмотрим четвертое поколение Ford E-Series / Econoline / Club Wagon (до рестайлинга), выпускавшееся с 1992 по 1996 год. Здесь вы найдете схемы коробок предохранителей для Ford E-Series 1993, 1994, 1995, 1996 (Econoline), получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Ford E-Series / Econoline / Club Wagon 1993-1996

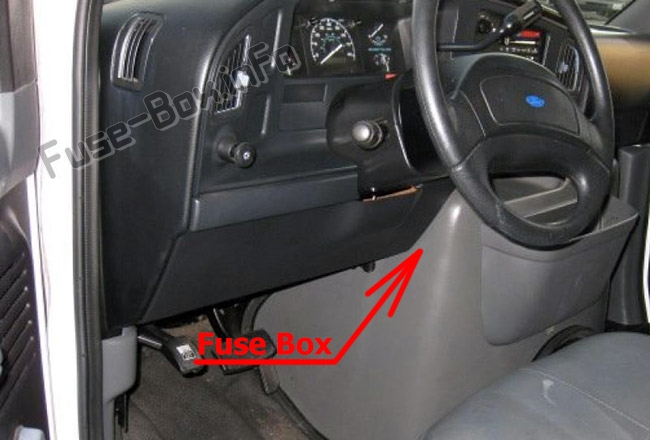

Расположение коробки предохранителей
Вы можете получить доступ к панели предохранителей через нижнее отверстие рулевой колонки. Снимите крышку с помощью быстросъемных креплений.
Схема коробки предохранителей
Назначение предохранителей в панели приборов
| № | Номинал, А | Описание |
|---|---|---|
| 1 | 15A | Выключатель давления тормозов; DLC; PSOM; Контроль скорости; Стоп/аварийные/поворотные лампы |
| 2 | 30A | Модуль управления стеклоочистителями; Электродвигатель стеклоочистителя лобового стекла |
| 3 | — | Не используется |
| 4 | 20A | Мигание проездом; Подсветка приборов; Номерные знаки; Фары и габаритные огни |
| 5 | 15A | Модуль подушки безопасности; Реле вспомогательного аккумулятора; Задние фонари; Модуль дневных ходовых огней (DRL); Аварийные лампы; Актуатор блокировки передачи; Переключатель управления трансмиссией; Поворотные лампы |
| 6 | 20A | Вспомогательный контакт; Модуль противоугонной системы; Освещение при входе; Модуль дистанционного бесключевого доступа; Контроль скорости; Реле зарядки аккумулятора прицепа |
| 7 | 10A | Модуль противоугонной системы; Датчик диапазона трансмиссии; Переключатель положения парковки/нейтрали; Модуль управления силовой установкой (PCM) |
| 8 | 15A | Индикатор противоугонной системы; Выключатель ламп освещения салона; Потолочная/картографическая лампа; Освещение при входе; Электрорегулировка зеркал; Память радио; Модуль дистанционного бесключевого доступа; Солнцезащитные козырьки с лампами |
| 9 | 15A | Выключатель кондиционера |
| 10 | 25A | Прикуриватель; Усилитель мощности; Задняя розетка питания |
| 11 | 15A | Выключатель фар; Радио |
| 12 | 20A CB | Модуль противоугонной системы; Электрозамки дверей; Модуль памяти замков |
| 13 | 5A | Лампы подсветки панели приборов |
| 14 | 20A CB | Электростеклоподъемники |
| 15 | 20A | Модуль подушки безопасности |
| 16 | 30A | Питание модифицированного автомобиля; Пневматические сиденья с поясничной поддержкой |
| 17 | 20A | Программируемый модуль спидометра/одометра (PSOM); Задняя антиблокировочная тормозная система (RABS) |
| 18 | 15A | Лампы предупреждения на панели приборов; Звуковой сигнал предупреждения |
Расположение коробки предохранителей
Она расположена рядом с аккумулятором, ниже.
Схема коробки предохранителей
Назначение предохранителей в моторном отсеке
| № | Номинал, А | Описание |
|---|---|---|
| 1 | 50A | Дополнительный кондиционер и обогреватель, модуль дистанционного бесключевого доступа |
| 2 | 50A | Питание модифицированного автомобиля |
| 3 | 30A | Модуль управления силовой установкой |
| 4 | 20A | Электрический тормоз |
| 5 | 50A | Электропривод сиденья водителя и поясничная поддержка |
| 6 | 60A | Передний кондиционер и мотор вентилятора, прикуриватель |
| 7 | 60A | Замок зажигания |
| 8 | 30A | Топливный насос (только бензиновый двигатель) |
| 9 | 40A | Зарядка аккумулятора прицепа |
| 10 | 30A | Габаритные и задние фонари прицепа |
| 11 | 60A | Внутренняя панель предохранителей, панель приборов, выключатель фар |
| 12 | 60A | Буксировка прицепа и реле питания вспомогательного аккумулятора |
| 13 | 30A | Система зажигания, приборная панель, реле питания PCM, двигатель IDI (дизель), реле ABS |
| 14 | 60A | ABS |
| 15 | 15A | Сигнал |
| 16 | 10A | Габаритные огни прицепа |
| 17 | 10A | Стоп/поворотный сигнал прицепа — левый |
| 18 | 10A | Стоп/поворотный сигнал прицепа — правый |
| 19 | — | Вставной диод |
| 15A | Лампа подкапотного освещения | |
| R1 | Реле ABS | |
| R2 | Реле топливного насоса (бензин) или реле IDM (дизель) | |
| R3 | Реле PCM |
Дополнительные предохранители
| Расположение | Тип защиты | Защищаемая цепь |
|---|---|---|
| Реле стартера | Предохранительный провод 14 калибра |
Подсвечники правого ряда |
| Реле стартера | Предохранительный провод 14 калибра |
Подсвечники левого ряда |
| Реле стартера | Предохранительный провод 18 калибра |
Альтернатор |
| Реле стартера | Предохранительный провод (2) 12 калибра |
Альтернатор |
| Реле стартера | Предохранительный провод 16 калибра 20 калибра |
Реле дизельного PCM/KAM |
