В этой статье мы рассматриваем Ford EcoSport второго поколения до рестайлинга, выпускавшийся с 2013 по 2017 год. Здесь вы найдете схемы блоков предохранителей для Ford EcoSport 2013, 2014, 2015, 2016 и 2017, получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Ford EcoSport 2013-2017

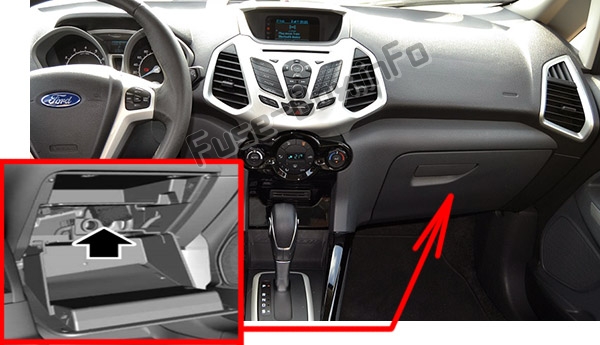

Расположение блока предохранителей
Этот блок предохранителей расположен за бардачком.
Для доступа: откройте бардачок, снимите четыре винта, затем снимите полку в бардачке, снимите боковую крышку, снимите сборку бардачка.
Схема блока предохранителей
Назначение предохранителей и реле в салоне
| № | Номинал (А) | Защищаемые цепи |
|---|---|---|
| F01 | 7.5 A | Муфта кондиционера, датчик дождя, электрохромное зеркало |
| F02 | 10 A | Стоп-сигналы |
| F03 | 7.5 A | Задний ход |
| F04 | 7.5 A | Регулировка фар |
| F05 | 20 A | Стеклоочиститель лобового стекла |
| F06 | 15 A | Стеклоочиститель заднего стекла |
| F07 | 15 A | Насос омывателя |
| F08 | — | Не используется |
| F09 | — | Не используется |
| F10 | 15 A | Замок зажигания или реле зажигания без ключа, реле аксессуаров без ключа |
| F11 | 3 A | Приборная панель |
| F12 | 15 A | Разъем для связи с данными |
| F13 | 7.5 A | Блок управления отоплением (ручной кондиционер), электронный автоматический контроль температуры, приемник дистанционного управления (автомобили с системой без ключа), интегрированная панель управления, многофункциональный дисплей |
| F14 | 15 A | Аудиосистема, SYNC |
| F15 | 3 A | Электропривод боковых зеркал, электростеклоподъемники |
| F16 | 20 A | Модуль автомобиля без ключа |
| F17 | 20 A | Модуль автомобиля без ключа |
| F18 | — | Не используется |
| F19 | 7.5 A | Приборная панель |
| F20 | — | Не используется |
| F21 | — | Не используется |
| F22 | — | Не используется |
| F23 | — | Не используется |
| F24 | — | Не используется |
| F25 | 7.5 A | Блок управления кондиционером, реле вентилятора отопителя, реле передних противотуманных фар |
| F26 | 3 A | Блок управления подушками безопасности |
| F27 | 10 A | Блок управления кузовом (зажигание), пассивная противоугонная система (для автомобилей без системы без ключа), антиблокировочная система тормозов, зажигание (для автомобилей без системы без ключа), приборная панель (зажигание), электроусилитель рулевого управления (зажигание) |
| F28 | 7.5 A | Педаль акселератора, топливный насос, блок управления силовой установкой (зажигание), модуль автоматической трансмиссии |
| F29 | — | Не используется |
| F30 | — | Не используется |
| F31 | 20 A | Передняя розетка питания |
| F32 | 20 A | Задняя розетка питания |
| F33 | — | Не используется |
| F34 | 30 A | Выключатели электростеклоподъемников водителя и пассажира |
| F35 | 30 A | Выключатели электростеклоподъемников задних дверей |
| F36 | — | Не используется |
| Реле | ||
| R01 | Зажигание | |
| R02 | Зажигание системы без ключа | |
| R03 | Аксессуары системы без ключа |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Номинал (А) | Защищаемые цепи |
|---|---|---|
| 1 | 40 A | Антиблокировочная система тормозов, модуль электронной программы стабилизации |
| 2 | 60 A | Вентилятор системы охлаждения на высокой скорости |
| 3 | 30 A | Вентилятор системы охлаждения на низкой скорости |
| 4 | 40 A | Реле вентилятора отопителя |
| 5 | 60 A | Питание блока предохранителей в салоне (от аккумулятора) |
| 6 | 30 A | Центральный замок дверей (блок управления кузовом) |
| 7 | 60 A | Питание блока предохранителей в салоне (реле зажигания) |
| 8 | 60 A | Реле свечей накала (дизель) |
| 9 | 30 A | Модуль автоматической трансмиссии |
| 10 | — | Не используется |
| 11 | 30 A | Реле стартера |
| 12 | 15 A | Реле дальнего света |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 15 A | Реле вентилятора охлаждения, блок управления силовой установкой, клапан продувки адсорбера (бензин), клапан отдушки (1.0 л бензин), клапан регулировки масляного насоса (1.0 л бензин), клапан регулировки фаз газораспределения (1.0 л бензин) |
| 17 | 15 A | Нагреваемые кислородные датчики (бензин), регулировка фаз газораспределения (1.5 л бензин), датчик мониторинга катализатора (1.5 л бензин), датчик массового расхода воздуха (1.5 л бензин и дизель), блок управления силовой установкой (дизель), дозирующий топливный клапан (дизель), датчик температуры (дизель), датчик скорости автомобиля (дизель), датчик воды в топливе (дизель) |
| 18 | 10 A | Насос продувки, вакуумный клапан (1.0 л бензин) |
| 19 | 15/20 A | Катушка зажигания (1.0 л бензин — 20 А; 1.5 л бензин — 15 А) |
| 20 | — | Не используется |
| 21 | 15 A | Гудок |
| 22 | 15 A | Внешнее освещение слева (ближний свет) |
| 23 | 15 A | Реле противотуманных фар |
| 24 | 15 A | Поворотники |
| 25 | — | Не используется |
| 26 | — | Не используется |
| 27 | 75 A | Катушка реле блока управления силовой установкой, модуль автоматической трансмиссии, блок управления силовой установкой (1.5 л бензин) |
| 28 | 20 A | Антиблокировочная тормозная система (электронная программа стабилизации) |
| 29 | 75 A | Реле муфты кондиционера |
| 30 | 15 A | Внешнее освещение справа (ближний свет) |
| 31 | — | Не используется |
| 32 | 20 A | Питание блока управления кузовом |
| 33 | 20 A | Электрообогрев заднего стекла |
| 34 | 20 A | Реле топливного насоса (бензин) |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | — | Не используется |
| Реле | ||
| R1 | Вентилятор охлаждения — высокая скорость | |
| R2 | Модуль свечей накала (дизель) | |
| R3 | Блок управления силовой установкой | |
| R4 | Дальний свет | |
| R5 | Гудок | |
| R6 | Не используется | |
| R7 | Вентилятор охлаждения — низкая скорость | |
| R8 | Стартер | |
| R9 | Кондиционер | |
| R10 | Передние противотуманные фары | |
| R11 | Топливный насос (1.5 л бензин) | |
| R12 | Задний ход | |
| R13 | Вентилятор/нагреватель |
Блок предохранителей аккумулятора
Этот блок предохранителей прикреплен к положительному выводу аккумулятора.
| Предохранитель № | Номинал предохранителя | Защищаемые цепи |
|---|---|---|
| 1 | 450 A | Стартер |
| 2 | 60 A | Электроусилитель рулевого управления |
| 3 | 200 A | Блок в моторном отсеке |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 3 A | Система мониторинга аккумулятора |
