В этой статье мы рассматриваем Ford EcoSport второго поколения после рестайлинга, доступный с 2018 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Ford EcoSport 2018, 2019, 2020 и 2021, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Ford EcoSport 2018-2021..
Расположение блока предохранителей

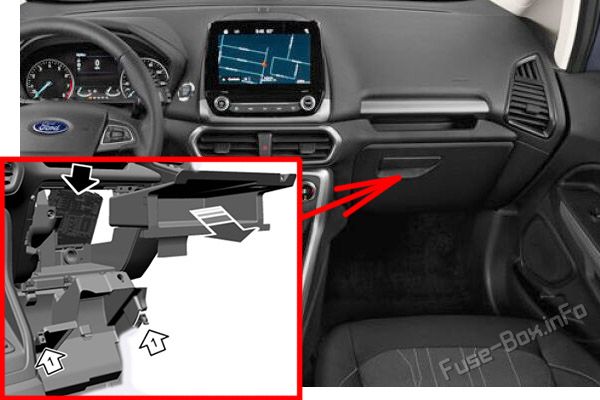

Автомобили с левым рулем: Этот блок предохранителей расположен за бардачком. Чтобы получить доступ к блоку предохранителей, выполните следующие действия: Откройте бардачок и отпустите фиксаторы. Снимите отделение для хранения.
Автомобили с правым рулем: Он расположен за бардачком. Для доступа отсоедините и снимите пластиковую крышку.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей пассажирского отсека
| № | Номинал, А | Защищаемые компоненты |
|---|---|---|
| F01 | 5A | 2018-2019: Модуль управления ремнями безопасности. |
| F02 | 5A | Датчик влажности и температуры в салоне. |
| F03 | 10A | Модуль помощи при парковке задним ходом. |
| F04 | 10A | Замок зажигания. Кнопка запуска. Ключ в замке. |
| F05 | 20A | Реле центральной блокировки (внутреннее реле BCM). Реле центральной разблокировки (внутреннее реле BCM). |
| F06 | 10A | Подсветка выключателя стеклоподъемника водителя и пассажира. Задержка выключателя стеклоподъемника водителя. Выключатели стеклоподъемников Аксессуары. Подсветка выключателя люка. Задержка люка (аксессуары). |
| F07 | 30A | 2018-2019: Модуль управления дверью водителя. |
| F08 | — | Не используется. |
| F09 | 5A | Электрохроматическое внутреннее зеркало. Переключатель управления трансмиссией. |
| F10 | 10A | Умный диагностический разъем — питание. |
| F11 | 5A | 2020-2021: Блок управления телематикой (встроенный модем). |
| F12 | — | Не используется. |
| F13 | 15A | Реле разблокировки водителя (внутреннее реле BCM). Реле двойной блокировки (внутреннее реле BCM). |
| F14 | 30A | 2018-2019: Питание выключателя стеклоподъемника водителя. |
| F15 | 15A | 2020-2021: Реле модуля расширенного питания для стартера. |
| F16 | 15A | 2018-2019: Питание прицепа во время запуска/работы. |
| F17 | 15A | SYNC. Электронная панель отделки. |
| F18 | — | Не используется. |
| F19 | — | Не используется. |
| F20 | 10A | 2018-2019: Реле охранного горна (внутреннее реле BCM). |
| F21 | 7.5A | Модуль климат-контроля. |
| F22 | 7.5A | Умный диагностический разъем — логика. Модуль управления рулевой колонкой. Приборная панель. |
| F23 | 20A | Модуль управления аудиосистемой. |
| F24 | 20A | 2020-2021: Модуль расширенного режима питания. |
| F25 | 30A | 2018-2019: Моторы стеклоподъемников. |
Расположение блока предохранителей
Блок предохранителей расположен рядом с аккумулятором.
Блок предохранителей аккумулятора прикреплен к положительному выводу аккумулятора.
Схема блока предохранителей
Назначение предохранителей и реле в блоке предохранителей моторного отсека
| № | Номинал, А | Защищаемые компоненты |
|---|---|---|
| 1 | 60A | Реле вентилятора охлаждения двигателя 2. |
| 2 | 50A | Реле вентилятора охлаждения двигателя 1. |
| 3 | 40A | Не используется / Инвертор DC / AC. |
| 4 | 40A | ABS с клапанами системы электронной стабилизации. |
| 5 | 20A / 30A | 2018-2019: Реле замка рулевой колонки. 2020-2021: Электропривод сиденья водителя. |
| 6 | 40A | Реле мотора переднего вентилятора. |
| 7 | 10A | Выключатель тормоза включения/выключения. |
| 8 | 20A | Модуль люка в крыше. |
| 9 | 15A | Реле заднего омывателя. Катушка реле мотора переднего стеклоочистителя. |
| 10 | 7.5A | Реле муфты кондиционера. |
| 11 | 5A | Катушка реле розетки. Катушка реле горна. Катушка реле топливного насоса. |
| 14 | 10A | Не используется / Подогрев внешних зеркал. |
| 15 | 5A | Датчик дождя. Катушка реле заднего омывателя. |
| 16 | 10A | Мотор заднего стеклоочистителя. |
| 17 | 20A | Передняя розетка / Прикуриватель. |
| 18 | 20A | Задняя розетка. |
| 19 | — | Не используется. |
| 20 | 20A | Модуль управления силовой установкой. |
| 21 | 15A | Подогрев датчика кислорода. Датчик мониторинга катализатора. Клапан продувки адсорбера. Клапаны электромагнитного управления фазогазораспределения. Клапан блокировки паров топлива. |
| 22 | 10A | Катушка реле вентилятора охлаждения двигателя 1. Катушка реле вентилятора охлаждения двигателя 2. Катушка реле муфты кондиционера. Регулируемый клапан компрессора кондиционера. Управление регулируемым масляным насосом. Электромагнитный клапан тормозной системы (1.5 л). Электронный регулятор вакуума (1.0 л). Катушка реле тянущего вентилятора (1.0 л) Водяной насос Run/On (1.0 л). Активные жалюзи радиатора. Модуль реле полного привода (2.0 л). |
| 23 | 10A / 20A | Катушки зажигания. |
| 24 | 10A | 2018-2019: Форсунки порт-внедрения топлива — PFI (1.5 л). |
| 25 | 15A | Не используется / Усилитель сабвуфера |
| 26 | 20A | 2018-2019: Модуль прицепа — заряд аккумулятора. |
| 27 | — | Не используется. |
| 28 | 10A | Левый горн. |
| 29 | 10A | Правый горн. |
| 30 | 15A | 2020-2021: Подогрев руля. |
| 31 | 5A | 2020-2021: Датчик массового расхода воздуха с температурой (2.0 л). |
| 32 | 30A | Питание аккумулятора модуля управления кузовом. |
| 33 | 60A | ABS с насосом системы электронной стабилизации. |
| 34 | 50A | Модуль прицепа. |
| 35 | 40A | Реле подогрева заднего стекла. |
| 36 | 30A | Реле стартера. |
| 37 | 40A | 2020-2021: Нагреватель с положительным температурным коэффициентом. |
| 38 | 20A | 2018-2019: Реле левой фары ближнего света с высокой интенсивностью. |
| 39 | 20A | 2018-2019: Реле правой фары ближнего света с высокой интенсивностью. |
| 40 | 25A | 2020-2021: Подогрев сидений (модуль климат-контроля). |
| 41 | 15A | 2020-2021: Усилитель сабвуфера. |
| 42 | 7.5A | Реле тянущего вентилятора (1.0 л). |
| 46 | 30A | 2020-2021: Питание выключателей стеклоподъемников. |
| 47 | 20A | Реле топливного насоса. |
| 48 | 30A | 2018-2019: Модуль управления дверью пассажира. |
| 49 | 20A | 2020-2021: Ассистированный насос трансмиссионной жидкости прямого запуска (стоп/старт) — питание. |
| 55 | 10A | 2018-2019: Регулировка фар. |
| 56 | 5A | Модуль электроусилителя руля. Модуль управления силовой установкой. |
| 57 | 10A | 2020-2021: Стоп / Старт — насос трансмиссионной жидкости. |
| 58 | 10A | Камера заднего вида. Модули слепых зон. |
| 59 | 5A | Модуль ABS. |
| 60 | 5A | Катушка реле подогрева заднего стекла. Реле левого подогрева лобового стекла. |
| 63 | 25A | Мотор переднего стеклоочистителя. |
| 64 | 30A | Модуль управления кузовом — шина run/start. |
| 69 | — | Не используется. |
| 70 | — | Не используется. |
| 74 | 10A | 2020-2021: Подогрев парковки стеклоочистителя. |
| 75 | — | Не используется. |
| Реле | ||
| 12 | Модуль управления силовой установкой. | |
| 13 | Реле стартера. | |
| 43 | Реле розетки. | |
| 44 | Реле мотора переднего стеклоочистителя. | |
| 45 | Реле переднего вентилятора. | |
| 50 | Реле Run/Start. | |
| 51 | 2018-2019: Реле замка рулевой колонки. | |
| 52 | Реле горна. | |
| 53 | 2018-2019: Реле левой фары ближнего света с высокой интенсивностью. | |
| 54 | Реле заднего омывателя. | |
| 61 | Реле подогрева заднего стекла. Диверсионная антенна. |
|
| 62 | Реле вентилятора охлаждения двигателя 2. | |
| 65 | Реле топливного насоса. | |
| 66 | 2018-2019: Реле правой фары ближнего света с высокой интенсивностью. | |
| 67 | Реле муфты кондиционера. | |
| 68 | Реле вентилятора охлаждения двигателя 1. | |
| 71 | Не используется. | |
| 72 | Не используется. | |
| 73 | 2020-2021: Подогрев парковки стеклоочистителя. | |
| 76 | 2020-2021: Нагреватель с положительным температурным коэффициентом. | |
| 77 | Реле тянущего вентилятора. | |
| 78 | Не используется. | |
| 79 | 2020-2021: Нагреватель с положительным температурным коэффициентом. |
Блок предохранителей аккумулятора
| № предохранителя | Номинал предохранителя, А | Защищаемые компоненты |
|---|---|---|
| 1 | 250A | Блок предохранителей моторного отсека. |
| 2 | 60A | Модуль электроусилителя руля. |
| 3 | 100A | Модуль управления кузовом. |
| 4 | 70A | Не используется / Блок управления нагревом. |
| 5 | 275A | Стартер. |
