В этой статье мы рассмотрим Ford Escape первого поколения (BA, ZA) до рестайлинга, выпускавшийся с 2001 по 2004 год. Здесь вы найдете схемы блоков предохранителей Ford Escape 2001, 2002, 2003 и 2004, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Ford Escape 2001-2004
Салон

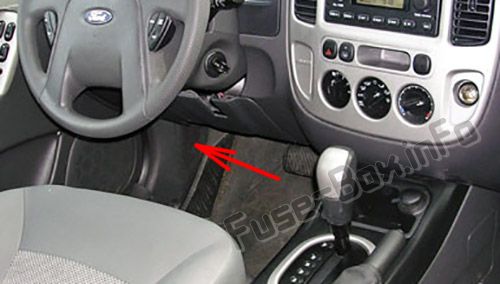

Блок предохранителей расположен на левой боковой панели.
Моторный отсек
Блок распределения питания расположен в моторном отсеке (слева).
2001, 2002
Салон
Назначение предохранителей в салоне (2001, 2002)
| № | Номинал (А) | Описание |
|---|---|---|
| 1 | 5A | Соленоид управления вентиляцией сорбционного картриджа |
| 2 | 5A | Реле вентилятора (катушка), Реле заднего стеклоочистителя (катушка), Давление к ПКМ |
| 3 | 10A | Мотор заднего стеклоочистителя, Мотор заднего омывателя, Реле заднего стеклоочистителя (катушка) |
| 4 | 10A | Модуль управления полным приводом, Комбинация приборов (Предупреждение о системах пассивной безопасности) |
| 5 | 5A | Блок ABS (EVAC & FILL), Блок ASC, Модуль управления системами пассивной безопасности, Основной переключатель ASC к блоку ASC |
| 6 | 10A | Блок мигалки, Левый задний фонарь, Правый задний фонарь |
| 7 | 10A | Приемник пассивной противоугонной системы (PATS), Модуль управления системами пассивной безопасности |
| 8 | 10A | Комбинация приборов, Реле блокировки селектора АКПП (катушка), Сигнал O/D к ПКМ |
| 9 | 3A | Реле ПКМ (катушка), Реле вентилятора 1, 2, 3 (катушка), Реле кондиционера (катушка) |
| 10 | 20A | Мотор переднего стеклоочистителя, Мотор переднего омывателя, Реле INT |
| 11 | 10A | Реле IGN (катушка), Реле ACC (катушка), Реле стартера (катушка), Соленоид блокировки ключа, GEM |
| 12 | 5A | Радио, Часы |
| 13 | — | Не используется |
| 14 | 20A | Прикуриватель |
| 15 | 15A | Левый передний габарит, Правый передний габарит, Левый номерной фонарь, Правый номерной фонарь, Левый задний фонарь, Правый задний фонарь, Реле габаритов (катушка), Предохранитель прицепа, Предохранитель подсветки |
| 16 | 10A | Комбинация приборов, Электрорегулировка зеркал, GEM |
| 17 | 15A | Мотор люка в крыше |
| 18 | 5A | Подсветка: Комбинация приборов, Блок управления отопителем, Радио, Переключатель аварийной сигнализации, Переключатель заднего обогрева, Переключатель 4WD, Переключатель переднего туманного света |
| 19 | 10A | Усилитель сабвуфера |
| 20 | 15A | Левые/правые указатели поворота, Левые/правые боковые указатели поворота спереди, Левые/правые указатели поворота спереди, Левые/правые указатели поворота сзади, Левые/правые указатели поворота прицепа, Блок мигалки |
| 21 | 10A | Левые/правые габариты прицепа |
| 22 | 15A | Не используется |
| 23 | 15A | Левый/правый клаксон |
| 24 | 15A | Левые/правые стоп-сигналы, Центральный стоп-сигнал, Левые/правые стоп-сигналы прицепа, Блок ABS, Блок ASC (Переключатель положения педали тормоза), ПКМ, Соленоид переключения передач |
| 25 | 30A | Моторы стеклоподъемников — Правый передний, Левый передний, Правый задний, Левый задний |
| 26 | 30A | Моторы центрального замка — Правый передний, Левый передний, Правый задний, Левый задний, GEM (Катушка реле блокировки дверей), Электрорегулировка сиденья |
| 27 | 10A | Аудиосистема, Комбинация приборов, Внутреннее освещение, Лампы в потолке, Грузовой отсек |
| ACC | — | Реле аксессуаров |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2001, 2002)
| № | Номинал (А) | Описание |
|---|---|---|
| Horn | 15A | Клаксон |
| H/L LH | 15 A | Фары (Высокий/ближний свет слева, Высокий свет) |
| H/LRH | 15 A | Фары (Высокий/ближний свет справа, Высокий свет) |
| EEC | 5A | EEC (KPWR) |
| HEGO | 15 A | HEGO 1,2, CMS 1,2, VMV |
| FUEL | 20A | Топливный насос, EEC (FPM) |
| DIODE | — | — |
| DIODE | — | — |
| H/L RELAY MICRO | — | Фары (Высокий/ближний свет, Реле справа/слева) |
| — | — | — |
| INJ | 30A | EEC (VPWR), EVR, MAF, IAC, Bulkhead |
| MAIN | 120A | Основной |
| ALT | 15 A | Альтернатор/Регулятор |
| (DRL) | 15 A | Блок DRL (питание), Реле DRL |
| (DRLZ) (HELV) | 15 A (DRLZ) 10A(HLEV) |
Модуль дневных ходовых огней (DRL), HLEV |
| PWR 1 | 15 A | Вспомогательная розетка |
| FOG | 20A | Противотуманные фары справа/слева, Индикатор противотуманных фар |
| A/C | 15 A | Муфта кондиционера |
| (ABS) | 25A | Соленоиды системы ABS |
| PWR 2 | 15 A | Вспомогательная розетка |
| IG MAIN | 40A | Стартер |
| HTR | 40A | Мотор вентилятора, Реле мотора вентилятора |
| BTN 1 | 40A | JB — Реле ACC, Радио, Часы, Прикуриватель, Комбинация приборов, Электрорегулировка зеркал, GEM |
| (ABS) | 60A | Мотор системы ABS |
| BTN 2 | 40A | JB — Радио, CD-чейнджер, Комбинация приборов, Потолочные лампы, Лампы в потолке, Грузовые лампы |
| MAIN FAN | 40A (2.0 L) 50A(3.0 L) | Основной вентилятор |
| R DEF | 30A | Задний обогреватель |
| ADD FAN | 40A(2.0 L) 50A(3.0 L) | Дополнительный вентилятор |
| EEC MAIN ISO | — | Реле EEC |
| FUEL PUMP ISO | — | Реле топливного насоса |
| MAIN FAN ISO | Реле управления вентилятором низкой скорости (Двигатель 2.0 л) Реле управления вентилятором высокой скорости 1 (Двигатель 3.0 л) | |
| ADD FAN ISO | Реле управления вентилятором высокой скорости 1 (Двигатель 2.0 л) Реле управления вентилятором низкой скорости (Двигатель 3.0 л) | |
| DEF RELAY ISO | — | Реле заднего обогревателя |
| ST RELAY ISO | — | Реле стартера |
| ADD FAN 2 ISO | Реле управления вентилятором высокой скорости 2 (Двигатель 3.0 л) Реле управления вентилятором средней скорости (Двигатель 2.0 л) | |
| FOG RELAY MICRO | — | Реле противотуманных фар |
| A/C RELAY MICRO | — | Реле муфты кондиционера |
2003, 2004
Салон
Назначение предохранителей в салоне (2003, 2004)
| № | Номинал (А) | Описание |
|---|---|---|
| 1 | 5A | Соленоид управления вентиляцией сорбционного картриджа |
| 2 | 5A | Реле вентилятора (катушка), Давление к ПКМ |
| 3 | 10A | Мотор заднего стеклоочистителя, Мотор заднего омывателя, Реле заднего стеклоочистителя (катушка) |
| 4 | 10A | Модуль управления полным приводом, Комбинация приборов (предупреждение о системах пассивной безопасности) |
| 5 | 5A | Блок ABS (EVAC & FILL), Блок ASC, Модуль управления системами пассивной безопасности (RCM), Основной переключатель ASC к блоку ASC, Переключатель спирали часов |
| 6 | 10A | Блок мигалки, Задние фонари, Модуль помощи при парковке (PAM) |
| 7 | 10A | Приемник пассивной противоугонной системы (PATS), RCM, Предохранитель EEC |
| 8 | 10A | Комбинация приборов, Реле блокировки селектора АКПП (катушка), Сигнал 0/D к ПКМ, GEM, Автоматическое зеркало с электрохромом |
| 9 | 3A | Реле ПКМ (катушка), Реле вентилятора 1, 2, 3 (катушка), Реле кондиционера (катушка) |
| 10 | 20A | Мотор переднего стеклоочистителя, Мотор переднего омывателя |
| 11 | 10A | Реле ACC (катушка), Соленоид блокировки ключа, GEM |
| 12 | 5A | Радио |
| 13 | — | Не используется |
| 14 | 20A | Прикуриватель |
| 15 | 15A | Реле габаритов, Передние габариты, Номерные фонари, Задние фонари, Реле габаритов (катушка), Предохранитель прицепа, Предохранитель подсветки |
| 16 | 10A | Комбинация приборов, Электрорегулировка зеркал, GEM, Подогрев сидений |
| 17 | 15A | Мотор люка в крыше |
| 18 | 5A | Подсветка: Комбинация приборов, Блок управления отопителем, Радио, Переключатель аварийной сигнализации, Переключатель заднего обогрева, Переключатель 4WD, Переключатель переднего туманного света |
| 19 | 10A | Усилитель сабвуфера |
| 20 | 15A | Указатели поворота, Боковые указатели поворота спереди, Указатели поворота спереди, Указатели поворота сзади, Указатели поворота прицепа, Блок мигалки |
| 21 | 10A | Габариты прицепа |
| 22 | 15A | Не используется |
| 23 | 20A | Реле клаксона |
| 24 | 15A | Стоп-сигналы, Центральный стоп-сигнал, Стоп-сигналы прицепа, Блок ABS, Блок ASC (Переключатель положения педали тормоза), ПКМ, Соленоид переключения передач |
| 25 | 30A | Моторы стеклоподъемников |
| 26 | 30A | Моторы центрального замка, GEM (катушка реле блокировки дверей), Электрорегулировка сиденья, Реле 4WD |
| 27 | 10A | GEM, Аудиосистема, Комбинация приборов, Внутреннее освещение, Лампы в потолке, Грузовое освещение, Разъем диагностики |
| ACC | — | Реле аксессуаров |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2003, 2004)
| № | Номинал (А) | Описание |
|---|---|---|
| Horn | 15A | Клаксон |
| H/LLH | 15 A | Фары (высокий/ближний свет слева, Высокий свет) |
| H/L RH | 15 A | Фары (высокий/ближний свет справа, Высокий свет) |
| EEC | 5A | EEC (KPWR) |
| HEGO | 15 A | HEGO 1,2, CMS 1,2, VMV |
| FUEL | 20 A | Топливный насос, EEC (FPM) |
| DIODE | — | — |
| DIODE | — | — |
| H/L RELAY MICRO | — | Фары (высокий/ближний свет, Реле справа/слева) |
| HTD SEATS | 30A | Подогрев сидений (при наличии) |
| INJ | 30A | EEC (VPWR), EVR, MAF, IAC, Bulkhead, Предохранитель HEGO |
| MAIN | 120A | Основной |
| ALT | 15 A | Альтернатор/Регулятор |
| (DRL) | 15 A | Блок дневных ходовых огней (DRL) (питание), Реле DRL |
| (DRL2) (HLEV) | 15A(DRL2) 10A(HLEV) | Модуль DRL, HLEV |
| PWR 1 | 15 A | Вспомогательная розетка |
| FOG | 20 A | Противотуманные фары, Индикатор противотуманных фар |
| A/C | 15 A | Муфта кондиционера |
| (ABS) | 25 A | Система ABS (SOL), EVAC & FILL |
| PWR 2 | 15 A | Вспомогательная розетка |
| IG MAIN | 40A | Стартер |
| HTR | 40A | Мотор вентилятора, Реле мотора вентилятора |
| BTN 1 | 40A | JB — Реле аксессуаров, Радио, Реле TNS, Прикуриватель, Комбинация приборов, Электрорегулировка зеркал, GEM, Реле задержки аксессуаров, Стеклоподъемники, Люк в крыше |
| (ABS) | 60A | Мотор ABS, EVAC & FILL |
| BTN 2 | 40A | JB — Радио, CD-чейнджер, Комбинация приборов, Потолочные лампы, Лампы в потолке, Грузовые лампы, Реле клаксона, GEM, Центральный замок, Круиз-контроль |
| MAIN FAN | 40A (2.0 L) 50A(3.0 L) | Основной вентилятор |
| R DEF | 30A | Задний обогреватель |
| ADD FAN | 40A(2.0 L) 50A(3.0 L) | Дополнительный вентилятор |
| EEC MAIN ISO | — | Реле EEC |
| FUEL PUMP ISO | — | Реле топливного насоса |
| MAIN FAN ISO | Реле управления вентилятором низкой скорости (Двигатель 2.0 л) Реле управления вентилятором высокой скорости 1 (Двигатель 3.0 л) | |
| ADD FAN ISO | Реле управления вентилятором высокой скорости 1 (Двигатель 2.0 л) Реле управления вентилятором низкой скорости (Двигатель 3.0 л) | |
| DEF RELAY ISO | — | Реле заднего обогревателя |
| ST RELAY ISO | — | Реле стартера |
| ADD FAN 2 ISO | Реле управления вентилятором высокой скорости 2 (Двигатель 3.0 л) Реле управления вентилятором средней скорости (Двигатель 2.0 л) | |
| FOG RELAY MICRO | — | Реле противотуманных фар |
| A/C RELAY MICRO | — | Реле муфты кондиционера |
