В этой статье рассматривается Ford Everest третьего поколения, доступный с 2015 года по настоящее время. Здесь вы найдёте схемы блоков предохранителей для Ford Everest 2015, 2016, 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Ford Everest 2015-2019..
Салон автомобиля

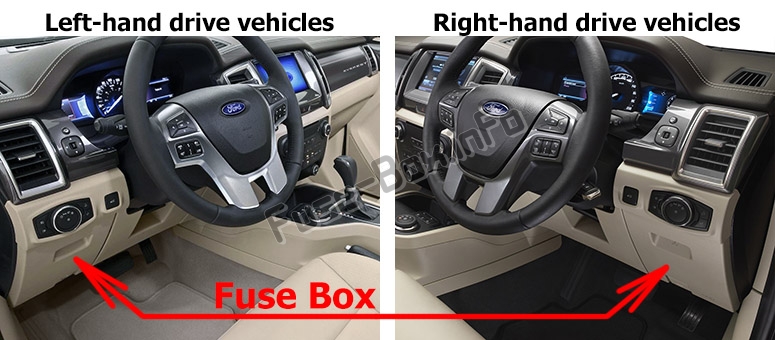

Этот блок предохранителей расположен за крышкой на приборной панели.
Моторный отсек (блок распределения питания)
Поднимите рычаг разблокировки на задней части крышки, чтобы снять её.
Блок распределения питания – Нижняя часть
В нижней части блока предохранителей есть предохранители. Чтобы получить доступ к нижней части блока предохранителей:
1) Разблокируйте два фиксатора по бокам блока предохранителей.
2) Поднимите заднюю сторону блока предохранителей из люльки.
3) Переместите блок предохранителей к задней стороне моторного отсека и поверните, как показано.
4) Поверните заднюю сторону блока предохранителей, чтобы получить доступ к нижней стороне.
5) Разблокируйте два фиксатора, чтобы открыть крышку предохранителей.
Блок высокотоковых предохранителей
Он расположен в моторном отсеке под блоком предохранителей моторного отсека. Этот блок содержит несколько высокотоковых предохранителей.
Предварительный блок предохранителей
Он прикреплён к положительному выводу аккумулятора.
2015, 2016, 2017 и 2018
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2015-2018)
| № | Номинал, А | Защищаемые компоненты |
|---|---|---|
| 1 | 10 | Лампа запроса / энергосбережение аккумулятора — верхняя консоль, переключатель передач автоматической трансмиссии, лампа перчаточного ящика, солнцезащитный козырек, ручка крепления, лампы карты. |
| 2 | 7.5 | Не используется (резерв). |
| 3 | 20 | Замок двери водителя / реле разблокировки лючка топливного бака. Реле двойного/дополнительного замка двери. |
| 4 | 5 | Не используется (резерв). |
| 5 | 20 | Усилитель сабвуфера. |
| 6 | 10 | Не используется (резерв). |
| 7 | 10 | Не используется (резерв). |
| 8 | 10 | Сигнал тревоги. |
| 9 | 10 | Не используется (резерв). |
| 10 | 5 | Модуль электрического подъёма задней двери. |
| 11 | 5 | Датчик движения в салоне. |
| 12 | 7.5 | Электронная панель управления, модуль климат-контроля, задний вспомогательный модуль. |
| 13 | 7.5 | Приборная панель, модуль управления рулевой колонкой, разъём smart data link. |
| 14 | 10 | Не используется (резерв). |
| 15 | 10 | Модуль шлюза/smart data link connector — OBD II (RHD). |
| 16 | 15 | Детский замок. |
| 17 | 5 | Звуковой сигнализатор с резервным питанием. |
| 18 | 5 | Замок зажигания. |
| 19 | 7.5 | Не используется (резерв). |
| 20 | 7.5 | Модуль управления фарами (если установлен). |
| 21 | 5 | Датчик влажности и температуры в салоне. |
| 22 | 5 | Не используется (резерв). |
| 23 | 10 | Инвертор, переключатель замка двери, люк в крыше, переключатель окна двери водителя (одно касание вверх/вниз для всех дверей). |
| 24 | 20 | Центральная система блокировки замков. |
| 25 | 30 | Модуль управления дверью водителя (электрическое окно — одно касание вверх/вниз для всех дверей). Память переключателя электрического окна двери водителя (с одно касание вверх/вниз только для водителя). |
| 26 | 30 | Модуль управления дверью пассажира (электрическое окно — одно касание вверх/вниз). |
| 27 | 30 | Люк в крыше. |
| 28 | 20 | Не используется (резерв). |
| 29 | 30 | Модуль управления левой задней дверью (электрическое окно — одно касание вверх/вниз). |
| 30 | 30 | Модуль управления правой задней дверью (электрическое окно — одно касание вверх/вниз). |
| 31 | 15 | Не используется (резерв). |
| 32 | 10 | Модуль радиоприёмника, SYNC, модуль глобального позиционирования, многофункциональный дисплей, дистанционный вход в дверь. |
| 33 | 20 | Аудиосистема. |
| 34 | 30 | Реле run/start. |
| 35 | 5 | Модуль управления системами пассивной безопасности. |
| 36 | 15 | Электрохроматическое внутреннее зеркало заднего вида. |
| 37 | 15 | Не используется (резерв). |
| 38 | 30 | Электрические окна (без модуля управления дверью — с одно касание вверх/вниз только для водителя). |
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (2015-2018)
| № | Номинал, А | Защищаемые компоненты |
|---|---|---|
| 1 | 25 | Не используется. |
| 2 | — | Реле соленоида стартера. |
| 3 | 15 | Задний стеклоочиститель, датчик дождя. |
| 4 | — | Реле мотора вентилятора переднего. |
| 5 | 20 | Розетка питания 3 (задняя консоль). |
| 6 | — | Реле ближнего света фар (высокая интенсивность разряда). |
| 7 | 20 | Модуль управления силовой установкой. |
| 8 | 20 | Модуль управления силовой установкой — объёмный управляющий клапан, обход EGR-охладителя, TMAF. |
| 9 | — | Реле модуля управления силовой установкой. |
| 10 | 20 | Розетка питания 1 / прикуриватель. |
| 11 | 15 | Модуль управления силовой установкой — датчик NOX (если установлен). |
| 12 | 15 | Модуль управления силовой установкой — привод вентилятора, модуль управления свечей накала. |
| 13 | 15 | Не используется. |
| 14 | 15 | Не используется. |
| 15 | — | Реле run/start. |
| 16 | 20 | Розетка питания 2 / прикуриватель. |
| 17 | 20 | Розетка питания 4 — розетка третьего ряда. |
| 18 | 10 | Не используется. |
| 19 | 10 | Электроусилитель руля. |
| 20 | 10 | Переключатель фар, мотор выравнивания фар. |
| 21 | 15 | Модуль управления раздаточной коробкой — переключатель управления рельефом. |
| 22 | 10 | Компрессор кондиционера. |
| 23 | 15 | Парктроник, камера заднего вида, модуль мониторинга слепых зон, радар адаптивного контроля скорости и проекционный дисплей (если установлено). |
| 24 | 5 | Выбросы выхлопа — модуль управления задней дозировкой (если установлен). |
| 25 | 10 | Антиблокировочная система тормозов. |
| 26 | 10 | Переключатель регулировки зеркал. |
| 27 | 5 | PTC-обогреватель (если установлен). |
| 28 | 10 | Модуль управления силовой установкой. |
| 29 | 10 | Насос омывателя заднего стекла. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | — | Не используется. |
| 33 | — | Реле муфты кондиционера. |
| 34 | — | Не используется. |
| 35 | 15 | Модуль управления трансмиссией. |
| 36 | — | Не используется. |
| 37 | 10 | Подогрев внешних зеркал. |
| 38 | — | Не используется. |
| 39 | — | Не используется. |
| 40 | — | Реле топливного насоса. |
| 41 | — | Реле клаксона. |
| 42 | — | Реле складывания сидений третьего ряда. |
| 43 | 15 | Выбросы выхлопа — модуль управления задней дозировкой (если установлен). |
| 44 | 25 | Насос омывателя фар. |
| 45 | — | Не используется. |
| 46 | 10 | Не используется. |
| 47 | 10 | Переключатель педали тормоза. |
| 48 | 20 | Клааксон. |
| 49 | 5 | Не используется. |
| 50 | 15 | Выбросы выхлопа — модуль управления задней дозировкой (если установлен). |
| 51 | — | Не используется. |
| 52 | — | Не используется. |
| 53 | — | Не используется. |
| 54 | 10 | Выбросы выхлопа — модуль управления задней дозировкой (если установлен). |
| 55 | 10 | Выбросы выхлопа — модуль управления задней дозировкой (если установлен). |
| 86 | — | Реле мотора заднего вентилятора. |
Блок распределения питания – Нижняя часть
Назначение предохранителей и реле в моторном отсеке (нижняя часть) (2015-2018)
| № | Номинал, А | Защищаемые компоненты |
|---|---|---|
| 56 | 30 | Модуль управления топливным насосом. |
| 57 | — | Не используется. |
| 58 | — | Не используется. |
| 59 | — | Не используется. |
| 60 | — | Не используется. |
| 61 | — | Не используется. |
| 62 | 50 | Модуль управления кузовом 1 (освещение). |
| 63 | — | Не используется. |
| 64 | 20 | Вспомогательный прицеп. |
| 65 | 20 | Подогрев передних сидений. |
| 66 | — | Не используется. |
| 67 | 50 | Модуль управления кузовом 2 (освещение). |
| 68 | 40 | Задний стеклоочиститель. |
| 69 | 30 | Клапаны антиблокировочной системы тормозов. |
| 70 | 20 | Электрорегулировка пассажирского сиденья. |
| 71 | — | Не используется. |
| 72 | 30 | Электроскладывание сидений третьего ряда. |
| 73 | — | Не используется. |
| 74 | 20 | Электрорегулировка сиденья водителя. |
| 75 | 25 | Мотор заднего вентилятора. |
| 76 | 20 | Левый ближний свет фары высокой интенсивности разряда (если установлен). |
| 77 | 25 | Модуль AWD. |
| 78 | 25 | Модуль AWD. |
| 79 | 40 | Мотор вентилятора. |
| 80 | 20 | Правый ближний свет фары высокой интенсивности разряда (если установлен). |
| 81 | 40 | Инвертор. |
| 82 | 60 | Насос антиблокировочной системы тормозов. |
| 83 | 25 | Мотор стеклоочистителя лобового стекла. |
| 84 | 30 | Соленоид стартера. |
| 85 | 30 | Модуль электрического подъёма задней двери. |
| 87 | 40 | Модуль прицепа. |
Блок высокотоковых предохранителей
| № | Номинал, А | Защищаемые компоненты |
|---|---|---|
| 1 | 60 | Модуль свечей накала. |
| 2 | 125 | Модуль управления кузовом. |
| 3 | 50 | Модуль управления кузовом. |
| 4 | — | Шина к блоку распределения питания. |
| 5 | 100 | PTC-обогреватель (если установлен). |
Предварительный блок предохранителей
| № | Номинал, А | Защищаемые компоненты |
|---|---|---|
| 1 | 225 | Альтернатор. |
| 2 | 125 | Электроусилитель руля. |
2019
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2019)
| № | Номинал, А | Защищаемый компонент |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 7.5 A | Не используется (резерв). |
| 3 | 20A | Замок двери водителя. Реле разблокировки лючка топливного бака. |
| 4 | 5A | Не используется (резерв). |
| 5 | 20A | Усилитель сабвуфера. |
| 6 | 10A | Не используется (резерв). |
| 7 | 10A | Не используется (резерв). |
| 8 | 10A | Сигнал тревоги. |
| 9 | 10A | Не используется (резерв). |
| 10 | 5A | Модуль электрического подъёма задней двери. Бесконтактный вход задней двери. |
| 11 | 5A | Датчик движения в салоне. |
| 12 | 7.5 A | Электронная панель управления. Модуль климат-контроля. Задний вспомогательный модуль. |
| 13 | 7.5 A | Приборная панель. Модуль управления рулевой колонкой. Разъём data link. |
| 14 | 10A | Не используется (резерв). |
| 15 | 10A | Модуль шлюза. Разъём data link. |
| 16 | 15A | Не используется (резерв). |
| 17 | 5A | Звуковой сигнализатор с резервным питанием. |
| 18 | 5A | Кнопка запуска. |
| 19 | 7.5 A | Не используется (резерв). |
| 20 | 7.5 A | Выбросы выхлопа — модуль управления дозировкой восстановителя. |
| 21 | 5A | Датчик влажности и температуры в салоне. |
| 22 | 5A | Не используется (резерв). |
| 23 | 10A | Инвертор. Переключатель замка двери. Люк в крыше. Переключатель окна двери водителя (одно касание вверх/вниз для всех дверей). |
| 24 | 20A | Центральная система блокировки замков. |
| 25 | 30A | Модуль управления дверью водителя (электрическое окно — одно касание вверх/вниз для всех дверей). |
| 26 | 30A | Модуль управления дверью пассажира (электрическое окно — одно касание вверх/вниз). |
| 27 | 30A | Люк в крыше. |
| 28 | 20A | Не используется (резерв). |
| 29 | 30A | Модуль управления левой задней дверью (электрическое окно — одно касание вверх/вниз). |
| 30 | 30A | Модуль управления правой задней дверью (электрическое окно — одно касание вверх/вниз). |
| 31 | 15A | Не используется (резерв). |
| 32 | 10A | Модуль радиоприёмника. SYNC. Модуль глобального позиционирования. Многофункциональный дисплей. Дистанционный вход в дверь. |
| 33 | 20A | Аудиосистема. |
| 34 | 30A | Реле run/start. |
| 35 | 5A | Модуль управления системами пассивной безопасности. |
| 36 | 15A | Авто-затемняющееся внутреннее зеркало. Управление регулировкой зеркала. |
| 37 | 20A | Модуль управления раздаточной коробкой. |
| 38 | 30A | Не используется (резерв). |
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (2019)
| № | Номинал, А | Защищаемый компонент |
|---|---|---|
| 1 | 15A | Задний стеклоочиститель. |
| 2 | — | Реле соленоида стартера. |
| 3 | 5A | Датчик дождя. |
| 4 | — | Реле мотора переднего вентилятора. |
| 5 | 20A | Вспомогательная розетка питания 3 — задняя консоль. |
| 6 | — | Реле ближнего света фар высокой интенсивности разряда. |
| 7 | 20A | Модуль управления силовой установкой. |
| 8 | 20A | Объёмный управляющий клапан (3.2L) Обход охладителя (3.2L). Температурный расходомер воздуха (3.2L). Управление обходом охладителя — вакуумный соленоидный клапан (2.0L) |
| 9 | — | Реле модуля управления силовой установкой. |
| 10 | 20A | Вспомогательная розетка питания 1 — приборная панель. |
| 11 | 15A | Датчики оксида азота (3.2L). Модуль свечей накала (2.0L). |
| 12 | 15A | Вентилятор. Модуль свечей накала (3.2L). Актуатор обхода турбины (2.0L). Актуатор клапана отсечки (2.0L). Компрессор и управляющий клапан кондиционера (2.0L). Насос охлаждающей жидкости (2.0L). |
| 13 | 15A | Не используется. |
| 14 | 15A | Не используется. |
| 15 | — | Реле run/start. |
| 16 | 20A | Вспомогательная розетка питания 2 — приборная панель. |
| 17 | 20A | Вспомогательная розетка питания 4 — розетка третьего ряда. |
| 18 | 10A | Катушка реле топливного насоса (3.2L). |
| 19 | 10A | Электроусилитель руля. |
| 20 | 10A | Переключатель фар. Мотор выравнивания фар. Модуль управления фарами. |
| 21 | 15A | Модуль управления трансмиссией (автоматическая трансмиссия). Трансмиссия (10-ступенчатая автоматическая трансмиссия). |
| 22 | 10A | Компрессор кондиционера. |
| 23 | 7.5 A | Парктроник камера заднего вида (3.2L). Модуль мониторинга слепых зон (3.2L). Радар адаптивного контроля скорости (3.2L). Проекционный дисплей (3.2L). Переключатель управления рельефом (3.2L). Модуль качества напряжения (2.0L). |
| 24 | 5A | Не используется (резерв). |
| 25 | 10A | Антиблокировочная система тормозов. |
| 26 | 10A | Не используется (резерв). |
| 27 | — | Не используется. |
| 28 | 10A | Модуль управления силовой установкой. |
| 29 | 10A | Насос омывателя заднего стекла. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | — | Не используется (3.2L). Реле нагревателя фильтра воды в топливе (2.0L). |
| 33 | — | Реле муфты кондиционера. |
| 34 | 20A | Замок рулевой колонки. |
| 35 | 15A | Модуль управления трансмиссией. |
| 36 | — | Не используется. |
| 37 | 10A | Подогрев внешних зеркал. |
| 38 | — | Не используется. |
| 39 | — | Не используется. |
| 40 | — | Реле топливного насоса. |
| 41 | — | Реле клаксона. |
| 42 | — | Реле электроскладывания сидений третьего ряда. |
| 43 | 15A | Выбросы выхлопа — модуль управления дозировкой восстановителя. |
| 44 | — | Не используется. |
| 45 | — | Не используется. |
| 46 | 10A | Не используется (резерв). |
| 47 | 10A | Переключатель педали тормоза. |
| 48 | 20A | Клаксон. |
| 49 | 5A | Не используется (резерв) (3.2L). Питание катушки реле нагревателя фильтра воды в топливе (2.0L). |
| 50 | 15A | Выбросы выхлопа — модуль управления дозировкой восстановителя. |
| 51 | — | Не используется. |
| 52 | — | Не используется. |
| 53 | — | Не используется. |
| 54 | 10A | Выбросы выхлопа — модуль управления дозировкой восстановителя (3.2L). Не используется (резерв) (2.0L). |
| 55 | 10A | Выбросы выхлопа — модуль управления дозировкой восстановителя. |
| 86 | — | Реле мотора заднего вентилятора. |
Блок распределения питания – Нижняя часть
Назначение предохранителей и реле в моторном отсеке (нижняя часть) (2019)
| № | Номинал, А | Защищаемый компонент |
|---|---|---|
| 56 | 30A | Модуль управления топливным насосом. |
| 57 | 15A | Не используется (резерв). |
| 58 | — | Не используется. |
| 59 | — | Не используется. |
| 60 | 40A | Не используется (резерв) (3.2L). Нагреватель фильтра воды в топливе (2.0L). |
| 61 | — | Не используется. |
| 62 | 50A | Модуль управления кузовом 1 — освещение. |
| 63 | — | Не используется. |
| 64 | 20A | Разъём для прицепа. |
| 65 | 20A | Подогрев передних сидений. |
| 66 | — | Не используется. |
| 67 | 50A | Модуль управления кузовом 2 — освещение. |
| 68 | 40A | Задний стеклоочиститель. |
| 69 | 30A | Клапаны антиблокировочной системы тормозов. |
| 70 | 20A | Электрорегулировка пассажирского сиденья. |
| 71 | — | Не используется. |
| 72 | 30A | Электроскладывание сидений третьего ряда. |
| 73 | 30A | Модуль прицепа. |
| 74 | 20A | Электрорегулировка сиденья водителя. |
| 75 | 25A | Мотор заднего вентилятора. |
| 76 | 20A | Левый ближний свет фары высокой интенсивности разряда. |
| 77 | 25A | Модуль. |
| 78 | 30A | Модуль. |
| 79 | 40A | Мотор переднего вентилятора. |
| 80 | 20A | Правый ближний свет фары высокой интенсивности разряда. |
| 81 | 40A | Инвертор. |
| 82 | 60A | Насос антиблокировочной системы тормозов. |
| 83 | 30A | Мотор стеклоочистителя лобового стекла. |
| 84 | 30A | Соленоид стартера. |
| 85 | 30A | Модуль электрического подъёма задней двери. |
| 87 | 40A | Модуль прицепа. |
Блок высокотоковых предохранителей
| № | Номинал, А | Защищаемый компонент |
|---|---|---|
| 1 | 70A | Модуль свечей накала. |
| 2 | 125A | Модуль управления кузовом. |
| 3 | 50A | Модуль управления кузовом (автомобили без start-stop). Модуль качества напряжения — камера заднего парктроника, адаптивный круиз-контроль, проекционный дисплей (автомобили с start-stop). |
| 4 | — | Шина к блоку распределения питания. |
Предварительный блок предохранителей
| № | Номинал, А | Защищаемый компонент |
|---|---|---|
| 1 | 225A / 300A | Альтернатор (3.2L — 225A; 2.0L — 300A) |
| 2 | 125A | Электроусилитель руля. |
