В этой статье мы рассмотрим Ford Explorer шестого поколения (U625), выпускаемый с 2020 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Ford Explorer 2020, 2021 и 2022, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Ford Explorer 2020-2022…

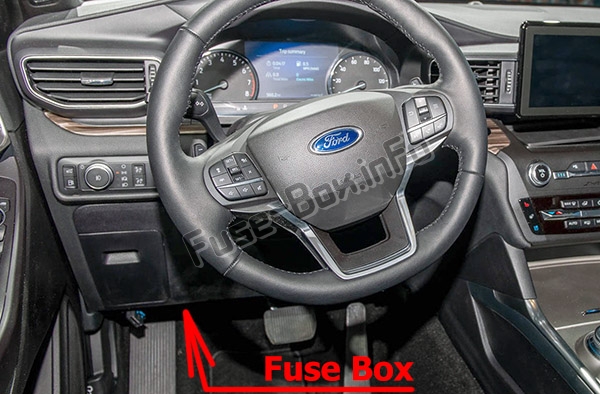

Расположение блока предохранителей
Он расположен под приборной панелью слева от рулевой колонки.
Схема блока предохранителей
Назначение предохранителей в пассажирском отсеке (2020)
| № | Номинал, А | Защищаемый компонент |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 10A | Люк в крыше. ERA-GLONAS. eCall. Модуль телематики. Инвертор. Блок переключателей двери водителя. |
| 3 | 7.5 A | Переключатель памяти сиденья. Модуль беспроводной зарядки аксессуаров. Переключатели сидений. |
| 4 | 20A | Не используется (запасной). |
| 5 | — | Не используется. |
| 6 | 10A | Не используется. |
| 7 | 10A | Питание разъема умной диагностической связи. |
| 8 | 5A | Модем модуля телематики. Модуль активации подъемного механизма багажника без рук. Модуль электропривода двери багажника. |
| 9 | 5A | Переключатель клавиатуры. Задний климат-контроль. |
| 10 | — | Не используется. |
| 11 | — | Не используется. |
| 12 | 7.5 A | Головка климат-контроля. Модуль переключения передач. |
| 13 | 7.5 A | Модуль управления рулевой колонкой. Умной диагностической связью. Приборная панель. |
| 14 | 15A | Не используется (запасной). |
| 15 | 15A | SYNC. Интегрированная панель управления. |
| 16 | — | Не используется. |
| 17 | 7.5 A | Модуль управления фарами. |
| 18 | 7.5 A | Не используется (запасной). |
| 19 | 5A | Переключатель фар. Кнопка зажигания. |
| 20 | 5A | Замок зажигания. Модуль телематики. Соленоид блокировки ключа. |
| 21 | 5A | Не используется. |
| 22 | 5A | Звуковой сигнал для пешеходов (гибридное электрическое транспортное средство). |
| 23 | 30A | Не используется (запасной). |
| 24 | 30A | Люк в крыше. |
| 25 | 20A | Не используется (запасной). |
| 26 | 30A | Не используется (запасной). |
| 27 | 30A | Не используется (запасной). |
| 28 | 30A | Не используется (запасной). |
| 29 | 15A | Не используется (запасной). |
| 30 | 5A | Разъем тормозов прицепа. |
| 31 | 10A | Переключатель управления проходимостью. Переключатель selectable drive mode. Модуль приемопередатчика. |
| 32 | 20A | Модуль управления аудиосистемой. |
| 33 | — | Не используется. |
| 34 | 30A | Реле run/start. |
| 35 | 5A | Не используется (запасной). |
| 36 | 15A | Модуль помощи при парковке. Модуль обработки изображений A. |
| 37 | 20A | Не используется (запасной). |
| 38 | 30A | Левый задний стеклоподъемник. Правый задний стеклоподъемник. |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей и реле в блоке предохранителей моторного отсека (2020, 2021, 2022)
| № | Номинал, А | Защищаемый компонент |
|---|---|---|
| 1 | 40A | Модуль управления кузовом — питание от аккумулятора 1. |
| 2 | 20A | Розетка питания в центральной консоли. |
| 3 | 40A | Модуль управления кузовом — питание от аккумулятора 2. |
| 4 | 30A | Топливный насос. |
| 5 | 5A | Модуль управления силовой установкой — поддержание питания. |
| 6 | 20A | Питание модуля управления силовой установкой. |
| 7 | 20A | Соленоид вентиляции адсорбера. Модуль контроля утечек паров топлива. Восстановление тепла выхлопных газов (гибридное электрическое транспортное средство). Клапан контроля давления в баке (гибридное электрическое транспортное средство). Клапан дозаправки (плагин-гибридное электрическое транспортное средство). Клапан блокировки паров. Универсальный датчик кислорода выхлопных газов 11. Универсальный датчик кислорода выхлопных газов 21. Датчик монитора катализатора 12. Датчик монитора катализатора 22. Клапан продувки адсорбера. |
| 8 | 20A | Катушка реле вентилятора охлаждения. Коробка отключения аккумулятора. Насос масла трансмиссии. Вспомогательный насос охлаждающей жидкости. Дверца топливного лючка (гибридное электрическое транспортное средство). Клапан обхода охлаждающей жидкости двигателя. Активные жалюзи решетки радиатора. |
| 9 | 20A | Катушки зажигания. |
| 13 | 40A | Реле переднего мотор-вентилятора. |
| 14 | 15A | Насос масла трансмиссии. Магнитная муфта компрессора кондиционера. Вспомогательные насосы (гибридное электрическое транспортное средство). |
| 16 | 15A | Питание реле насоса омывателя лобового стекла и заднего окна. |
| 17 | 5A | Индикатор состояния зарядки (гибридное электрическое транспортное средство). |
| 18 | 30A | Специальный двигатель запуска. |
| 21 | 10A | Моторы регулировки фар. Адаптивные фары. |
| 22 | 10A | Модуль электрического усилителя руля. |
| 23 | 10A | Модуль антиблокировочной системы тормозов с интегрированным стояночным тормозом. |
| 24 | 10A | Модуль управления силовой установкой. Модуль управления гибридной силовой установкой. |
| 25 | 10A | Датчик качества воздуха. Камера 360° с помощью при парковке. Камера заднего вида. Система информации о слепых зонах. Модуль адаптивного круиз-контроля. |
| 26 | 15A | Модуль управления трансмиссией. |
| 28 | 40A | Клапаны антиблокировочной системы тормозов с интегрированным стояночным тормозом. |
| 29 | 60A | Насос антиблокировочной системы тормозов с интегрированным стояночным тормозом. |
| 30 | 30A | Модуль сиденья водителя. |
| 31 | 30A | Мотор сиденья пассажира. |
| 32 | 20A | Розетка питания в переднем медиаотсеке. |
| 33 | 20A | Розетка питания в задней части грузового отсека. |
| 34 | 20A | Розетка питания на конце консоли. |
| 35 | 20A | Розетка питания 4. |
| 36 | 40A | Инвертор питания. |
| 38 | 30A | Модуль климат-контролируемого сиденья. |
| 41 | 30A | Модуль электропривода двери багажника. |
| 42 | 30A | Модуль управления тормозами прицепа. |
| 43 | 60A | Модуль управления кузовом. |
| 44 | 10A | Переключатель тормозов вкл./выкл. |
| 46 | 15A | Модуль управления зарядкой аккумулятора (гибридное электрическое транспортное средство). |
| 50 | 40A | Обогрев заднего стекла. |
| 54 | 20A | Подогрев рулевого колеса. |
| 55 | 20A | Габаритные огни прицепа. |
| 57 | 30A | Зарядка аккумулятора прицепа. |
| 58 | 10A | Фары заднего хода прицепа. |
| 61 | 15A | Модуль много-контурного сиденья. |
| 62 | 15A | Насос омывателя фар. |
| 64 | 40A | Модуль полного привода. |
| 69 | 30A | Мотор переднего стеклоочистителя. |
| 71 | 15A | Мотор заднего стеклоочистителя. |
| 72 | 20A | Не используется (запасной). |
| 73 | 30A | Модуль двери водителя. |
| 78 | 50A | Левый обогрев лобового стекла. |
| 79 | 50A | Правый обогрев лобового стекла. |
| 80 | 20A | Буксировка прицепа. |
| 82 | 20A | Не используется (запасной). |
| 88 | 20A | Задний мотор-вентилятор. |
| 91 | 20A | Модуль освещения для буксировки прицепа. |
| 95 | 15A | Интегрированный контроль искры (гибридное электрическое транспортное средство). |
| 96 | 15A | Не используется (запасной). |
| 97 | 10A | Электрический кондиционер (гибридное электрическое транспортное средство). Нагреватель высокого напряжения с положительным коэффициентом температуры (гибридное электрическое транспортное средство). |
| 98 | 10A | Пропорциональный клапан охлаждающей жидкости тягового аккумулятора (гибридное электрическое транспортное средство). |
| 103 | 50A | Не используется (запасной). |
| 104 | 50A | Не используется (запасной). |
| 105 | 40A | Не используется (запасной). |
| 106 | 40A | Не используется (запасной). |
| 107 | 40A | Не используется (запасной). |
| 108 | 20A | Не используется (запасной). |
| 109 | 30A | Модуль двери пассажира. |
| 111 | 30A | Питание монитора качества напряжения модуля управления кузовом. |
| 112 | 20A | Не используется (запасной). |
| 114 | 50A | Не используется (запасной). |
| 115 | 20A | Усилитель. |
| 116 | 5A | Не используется (запасной). |
| 118 | 30A | Подогрев сидений второго ряда. |
| 120 | 15A | Форсунки порт-внедрения. |
| 124 | 5A | Датчик дождя. |
| 125 | 5A | Умная USB-зарядка 1. |
| 127 | 20A | Усилитель. |
| 128 | 15A | Не используется (запасной). |
| 131 | 40A | Модуль складывания сидений. |
| 133 | 15A | Обогрев парковки стеклоочистителя. |
| 134 | 10A | Семейная развлекательная система. |
| 136 | 20A | Не используется (запасной). |
| 139 | 5A | Умная USB-зарядка 2. |
| 142 | 5A | Камера трафика. |
| 146 | 15A | Электронный модуль управления аккумулятором. |
| 148 | 30A | Левый модуль фары. |
| 149 | 30A | Правый модуль фары. |
| 150 | 40A | Не используется (запасной). |
| 155 | 25A | Модуль управления трансмиссией (гибридное электрическое транспортное средство). |
| 159 | 15A | DC/DC-преобразователь (гибридное электрическое транспортное средство). |
| 160 | 10A | Не используется (запасной). |
| 168 | 20A | Отключение низковольтного сервиса. |
| 169 | 10A | Насос охлаждающей жидкости (гибридное электрическое транспортное средство). |
| 170 | 10A | Насос охлаждающей жидкости тягового аккумулятора (гибридное электрическое транспортное средство). Звуковой сигнал для пешеходов (гибридное электрическое транспортное средство) (2021-2022). |
| 177 | 10A | Не используется (запасной). |
