В этой статье мы рассмотрим одиннадцатое поколение Ford F-150, выпускавшееся с 2004 по 2008 год. Здесь вы найдете схемы блоков предохранителей Ford F-150 2004, 2005, 2006, 2007 и 2008, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Ford F150 2004-2008
Панель предохранителей в пассажирском отсеке / Блок распределения питания

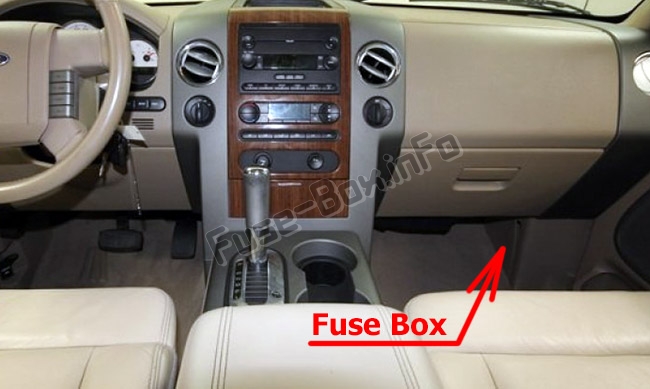

Панель предохранителей расположена под правой стороной приборной панели за крышкой.
Снимите облицовочную панель и крышку блока предохранителей для доступа к предохранителям.
Чтобы снять крышку блока предохранителей, поместите палец за вкладку PULL и большой палец над вкладкой PULL, как показано на иллюстрации, затем снимите крышку.
Чтобы установить крышку блока предохранителей обратно, поместите верхнюю часть крышки на панель предохранителей, затем нажмите нижнюю часть крышки, пока не услышите щелчок. Аккуратно потяните за крышку, чтобы убедиться, что она правильно зафиксирована.
Вспомогательный блок реле
Блок реле расположен в моторном отсеке на левом крыле.
2004
Пассажирский отсек
Назначение предохранителей в панели пассажирского отсека / Блоке распределения питания (2004)
| № | Номинал, А | Описание |
|---|---|---|
| 1 | 10 A* | Run/Accessory — Стеклоочистители, Панель приборов |
| 2 | 20 A* | Стоп-сигналы/Поворотники, Выключатель отключения круиз-контроля |
| 3 | 5A* | Электропривод зеркал, Питание логики памяти, Сиденья и педали с памятью |
| 4 | 10 A* | Питание DVD от аккумулятора |
| 5 | 7.5 A* | Поддержка памяти для модуля управления силовой установкой (PCM) и модуля климат-контроля |
| 6 | 15 A* | Габаритные огни, BSM, Подсветка приборной панели |
| 7 | 5A* | Радио (сигнал запуска) |
| 8 | 10 A* | Подогрев зеркал, Индикатор переключателя |
| 9 | — | Не используется |
| 10 | 20 A* | Реле задних фонарей прицепа (PCB1), Реле габаритных огней прицепа (R201) |
| 11 | 10 A* | Муфта кондиционера, Соленоид 4×4 |
| 12 | — | Не используется |
| 13 | 10 A* | Питание модуля климат-контроля |
| 14 | 10 A* | Катушка реле задних фонарей и Дневных ходовых огней (DRL), Выключатель давления кондиционера, Соленоид блокировки сдвига тормоза |
| 15 | 5A* | Отмена овердрайва, Панель приборов, Блокировка сдвига тормоза (BSI) |
| 16 | 10 A* | Модуль ABS (питание Run/Start) |
| 17 | 15 A* | Реле противотуманных фар (R202) |
| 18 | 10 A* | Питание Run/Start — Реле поворотников, Электрохроматическое зеркало, Подогрев сидений, BSM, Компас, RSS (Система датчиков заднего хода) |
| 19 | 10 A* | Системы пассивной безопасности (модуль подушки безопасности) |
| 20 | 15 A* | Питание PCM 4×4 |
| 21 | 15 A* | Питание панели приборов с поддержкой |
| 22 | 10 A* | Отложенное питание аксессуаров для аудио, подсветки переключателя замков дверей и люка |
| 23 | 10 A* | Правая фара ближнего света |
| 24 | 15 A* | Питание энергосберегающего режима для ламп по требованию |
| 25 | 10 A* | Левая фара ближнего света |
| 26 | 20 A* | Реле клаксона (PCB3), Питание клаксона |
| 27 | 5A* | Лампа предупреждения об отключении пассажирской подушки безопасности (PAD), Лампа предупреждения подушки на панели приборов, Питание RUN /START панели приборов |
| 28 | 5A* | Приемник SecuriLock (PATS) |
| 29 | 15 A* | Питание PCM 4×4 |
| 30 | — | Не используется |
| 31 | 20 A* | Питание радио |
| 32 | 15 A* | Клапан управления паром (VMV), Реле муфты кондиционера, Вентиляция канистры, Подогреваемые датчики кислорода выхлопных газов (HEGO) №11 и №21, CMCV, Датчик массового расхода воздуха (MAF), VCT |
| 33 | 15 A* | Соленоид переключения передач, CMS №12 и №22 |
| 34 | 20 A* | Форсунки топлива и питание PCM |
| 35 | 20 A* | Индикатор дальнего света на панели приборов, Фары дальнего света |
| 36 | 10 A* | Правые стоп-сигналы/поворотники прицепа |
| 37 | 20 A* | Задняя розетка питания |
| 38 | 25 A* | Питание сабвуфера |
| 39 | 20 A* | Розетка питания на приборной панели |
| 40 | 20 A* | Фары ближнего света, DRL |
| 41 | 20 A* | Прикуриватель, Питание диагностического разъема |
| 42 | 10 A* | Левые стоп-сигналы/поворотники прицепа |
| 101 | 30A** | Соленоид стартера |
| 102 | 20A** | Питание от замка зажигания |
| 103 | 20A** | Клапаны ABS |
| 104 | — | Не используется |
| 105 | 30A** | Электрические тормоза прицепа |
| 106 | 30A** | Зарядка аккумулятора прицепа |
| 107 | 30A** | Центральный замок дверей (BSM) |
| 108 | 30A** | Пассажирское сиденье с электроприводом |
| 109 | 30A** | Сиденье водителя с электроприводом, Регулируемые педали |
| 110 | — | Не используется |
| 111 | 30A** | Реле 4×4 |
| 112 | 40A** | Насос ABS |
| 113 | 30A** | Стеклоочистители и насос омывателя |
| 114 | 40A** | Подогрев заднего стекла, Питание подогрева зеркал |
| 115 | — | Не используется |
| 116 | 30A** | Вентилятор отопителя |
| 117 | — | Не используется |
| 118 | 30A** | Подогрев сидений |
| 401 | 30A Автоматический предохранитель | Электростеклоподъемники, Люк, Электропривод заднего стекла |
| R01 | Полноразмерное ISO-реле | Соленоид стартера |
| R02 | Полноразмерное ISO-реле | Задержка аксессуаров |
| R03 | Полноразмерное ISO-реле | Фары дальнего света |
| R04 | Полноразмерное ISO-реле | Подогрев заднего стекла |
| R05 | Полноразмерное ISO-реле | Зарядка аккумулятора прицепа |
| R06 | Полноразмерное ISO-реле | Вентилятор отопителя |
| R201 | Полуразмерное ISO-реле | Габаритные огни прицепа |
| R202 | Полуразмерное ISO-реле | Противотуманные фары |
| R203 | Полуразмерное ISO-реле | PCM |
| * Мини-предохранители ** Патронные предохранители |
Вспомогательный блок реле
С опциями Дневных ходовых огней (DRL) или 4×4
Без опций Дневных ходовых огней (DRL) и 4×4
| № | Номинал, А | Описание |
|---|---|---|
| F01 | 5A | Подсветка рулевой колонки |
| R01 | — | 4×4 против часовой стрелки |
| R02 | — | 4×4 по часовой стрелке |
| R03 | — | Дневные ходовые огни (DRL) (если установлено, иначе не используется) |
| R201 | — | DRL |
| R202 | — | Муфта кондиционера |
| D01 | — | Диод муфты кондиционера |
2005
Пассажирский отсек
Назначение предохранителей в панели пассажирского отсека / Блоке распределения питания (2005)
| № | Номинал, А | Описание |
|---|---|---|
| 1 | 10 A* | Run/Accessory — Стеклоочистители, Панель приборов |
| 2 | 20 A* | Стоп-сигналы/Поворотники, Выключатель отключения круиз-контроля |
| 3 | 5A* | Электропривод зеркал, Питание логики памяти, Сиденья и педали с памятью |
| 4 | 10 A* | Питание DVD от аккумулятора, Электроскладывание зеркал |
| 5 | 7.5 A* | Поддержка памяти для модуля управления силовой установкой (PCM) и модуля климат-контроля |
| 6 | 15 A* | Габаритные огни, BSM, Подсветка приборной панели |
| 7 | 5A* | Радио (сигнал запуска) |
| 8 | 10 A* | Подогрев зеркал, Индикатор переключателя |
| 9 | — | Не используется |
| 10 | 20 A* | Реле задних фонарей прицепа (PCB1), Реле габаритных огней прицепа (R201) |
| 11 | 10 A* | Муфта кондиционера, Соленоид 4×4 |
| 12 | — | Не используется |
| 13 | 10 A* | Питание модуля климат-контроля, Реле поворотников |
| 14 | 10 A* | С желтой наклейкой на обратной стороне панели предохранителей: Катушка реле задних фонарей и Дневных ходовых огней (DRL), Выключатель давления кондиционера, ABS, Подогреваемый PCV (5.4 л), Резервный выключатель круиз-контроля. Все остальные: Катушка реле задних фонарей и Дневных ходовых огней (DRL), Выключатель давления кондиционера, Резервный выключатель круиз-контроля, Подогреваемый PCV (5.4 л), Катушка реле задних фонарей прицепа, ABS, Помощь при парковке задним ходом, Электрохроматическое зеркало |
| 15 | 5A* | Отмена овердрайва, Панель приборов, Блокировка сдвига тормоза (BSI) |
| 16 | 10 A* | Соленоид блокировки сдвига тормоза |
| 17 | 15 A* | Реле противотуманных фар (R202) |
| 18 | 10 A* | Питание Run/Start — Верхняя розетка питания, Электрохроматическое зеркало, Подогрев сидений, BSM, Компас, RSS (Система датчиков заднего хода) |
| 19 | 10 A* | Системы пассивной безопасности (модуль подушки безопасности) |
| 20 | 10 A* | Питание от аккумулятора для верхней розетки питания |
| 21 | 15 A* | Питание панели приборов с поддержкой |
| 22 | 10 A* | Отложенное питание аксессуаров для аудио, переключателя замков дверей и подсветки переключателя люка |
| 23 | 10 A* | Правая фара ближнего света |
| 24 | 15 A* | Питание энергосберегающего режима для ламп по требованию |
| 25 | 10 A* | Левая фара ближнего света |
| 26 | 20 A* | Реле клаксона (PCB3), Питание клаксона |
| 27 | 5A* | Лампа предупреждения об отключении пассажирской подушки безопасности (PAD), Лампа предупреждения подушки на панели приборов, Питание RUN /START панели приборов |
| 28 | 5A* | Приемник SecuriLock (PATS) |
| 29 | 15 A* | Питание PCM 4×4 |
| 30 | 15 A* | Питание PCM 4×4 |
| 31 | 20 A* | Питание радио |
| 32 | 15 A* | Клапан управления паром (MV), Реле муфты кондиционера, Вентиляция канистры, Подогреваемые датчики кислорода выхлопных газов (HEGO) №11 и №21, CMCV, Датчик массового расхода воздуха (MAF), VCT, Подогреваемый клапан вентиляции картера (PCV) (двигатель 4.2 л), Датчик CID (двигатель 4.2 л) |
| 33 | 15 A* | Соленоид переключения передач, CMS №12 и №22 |
| 34 | 20 A* | Форсунки топлива и питание PCM, Управление впускным коллектором (двигатель 4.2 л) |
| 35 | 20 A* | Индикатор дальнего света на панели приборов, Фары дальнего света |
| 36 | 10 A* | Правые стоп-сигналы/поворотники прицепа |
| 37 | 20 A* | Задняя розетка питания |
| 38 | 25A* | Питание сабвуфера |
| 39 | 20 A* | Розетка питания на приборной панели |
| 40 | 20 A* | Фары ближнего света, DRL |
| 41 | 20 A* | Прикуриватель, Питание диагностического разъема |
| 42 | 10 A* | Левые стоп-сигналы/поворотники прицепа |
| 101 | 30A** | Соленоид стартера |
| 102 | 20A** | Питание от замка зажигания |
| 103 | 20A** | Клапаны ABS |
| 104 | — | Не используется |
| 105 | 30A** | Электрические тормоза прицепа |
| 106 | 30A** | Зарядка аккумулятора прицепа |
| 107 | 30A** | Центральный замок дверей (BSM) |
| 108 | 30A** | Пассажирское сиденье с электроприводом |
| 109 | 30A** | Сиденье водителя с электроприводом, Регулируемые педали |
| 110 | — | Не используется |
| 111 | 30A** | Реле 4×4 |
| 112 | 40A** | Насос ABS |
| 113 | 30A** | Стеклоочистители и насос омывателя |
| 114 | 40A** | Подогрев заднего стекла, Питание подогрева зеркал |
| 115 | — | Не используется |
| 116 | 30A** | Вентилятор отопителя |
| 117 | — | Не используется |
| 118 | 30A** | Подогрев сидений |
| 401 | 30A Автоматический предохранитель | Электростеклоподъемники, Люк, Электропривод заднего стекла |
| R01 | Полноразмерное ISO-реле | Соленоид стартера |
| R02 | Полноразмерное ISO-реле | Задержка аксессуаров |
| R03 | Полноразмерное ISO-реле | Фары дальнего света |
| R04 | Полноразмерное ISO-реле | Подогрев заднего стекла |
| R05 | Полноразмерное ISO-реле | Зарядка аккумулятора прицепа |
| R06 | Полноразмерное ISO-реле | Вентилятор отопителя |
| R201 | Полуразмерное ISO-реле | Габаритные огни прицепа |
| R202 | Полуразмерное ISO-реле | Противотуманные фары |
| R203 | Полуразмерное ISO-реле | PCM |
| * Мини-предохранители ** Патронные предохранители |
Вспомогательный блок реле
С опциями Дневных ходовых огней (DRL) или 4×4
Без опций Дневных ходовых огней (DRL) и 4×4
| № | Номинал, А | Описание |
|---|---|---|
| F03 | 5A | Подсветка рулевой колонки |
| R01 | Полноразмерное ISO-реле | 4×4 против часовой стрелки |
| R02 | Полноразмерное ISO-реле | 4×4 по часовой стрелке |
| R03 | V6 ISO-реле | Отключение дальнего света Дневных ходовых огней (DRL) |
| R201 | Реле | DRL |
| R202 | Реле | Муфта кондиционера |
| D01 | Диод | Муфта кондиционера |
2006
Пассажирский отсек
Назначение предохранителей в панели пассажирского отсека / Блоке распределения питания (2006)
| № | Номинал, А | Описание |
|---|---|---|
| 1 | 10A* | Run/Accessory — Стеклоочистители, Панель приборов, Аудио для XL/STX |
| 2 | 20A* | Стоп-сигналы/Поворотники, Выключатель тормозов вкл/выкл |
| 3 | 7.5A* | Электропривод зеркал, Сиденья и педали с памятью |
| 4 | 10A* | Питание DVD от аккумулятора, Электроскладывание зеркал |
| 5 | 7.5A* | Поддержка памяти для модуля управления силовой установкой (PCM) и модуля климат-контроля |
| 6 | 15 A* | Габаритные огни, BSM, Подсветка приборной панели |
| 7 | 5A* | Радио (сигнал запуска) |
| 8 | 10A* | Подогрев зеркал, Индикатор переключателя |
| 9 | 20A* | Реле топливного насоса, Форсунки топлива, Управление впускным коллектором (4.2 л) |
| 10 | 20A* | Реле задних фонарей прицепа (PCB1), Реле габаритных огней прицепа (R201) |
| 11 | 10A* | Муфта кондиционера, Соленоид 4×4 |
| 12 | 5A* | Катушка реле PCM |
| 13 | 10A* | Питание модуля климат-контроля, Реле поворотников |
| 14 | 10A* | Катушка реле задних фонарей и Дневных ходовых огней (DRL), Выключатель давления кондиционера, Резервный выключатель круиз-контроля, Подогреваемый PCV (5.4 л), Катушка реле задних фонарей прицепа, ABS, Помощь при парковке задним ходом, Электрохроматическое зеркало |
| 15 | 5A* | Отмена овердрайва, Панель приборов |
| 16 | 10A* | Соленоид блокировки сдвига тормоза |
| 17 | 15 A* | Реле противотуманных фар (R202) |
| 18 | 10A* | Питание Run/Start — Верхняя розетка питания, Электрохроматическое зеркало, Подогрев сидений, BSM, Компас, RSS (Система датчиков заднего хода) |
| 19 | 10A* | Системы пассивной безопасности (модуль подушки безопасности) |
| 20 | 10A* | Питание от аккумулятора для верхней розетки питания |
| 21 | 15 A* | Питание панели приборов с поддержкой |
| 22 | 10A* | Отложенное питание аксессуаров для аудио, переключателя замков дверей и подсветки переключателя люка |
| 23 | 10A* | Правая фара ближнего света |
| 24 | 15 A* | Питание энергосберегающего режима для ламп по требованию |
| 25 | 10A* | Левая фара ближнего света |
| 26 | 20A* | Реле клаксона (PCB3), Питание клаксона |
| 27 | 5A* | Лампа предупреждения об отключении пассажирской подушки безопасности (PAD), Лампа предупреждения подушки на панели приборов, Питание RUN /START панели приборов |
| 28 | 5A* | Приемник SecuriLock (PATS), Монитор зажигания PCM |
| 29 | 15 A* | Питание PCM 4×4 |
| 30 | 15 A* | Питание PCM 4×4 |
| 31 | 20A* | Питание радио |
| 32 | 15 A* | Клапан управления паром (VMV), Реле муфты кондиционера, Вентиляция канистры, Подогреваемые датчики кислорода выхлопных газов (HEGO) №11 и №21, CMCV, Датчик массового расхода воздуха (MAF), VCT, Подогреваемый клапан вентиляции картера (PCV) (двигатель 4.2 л), Датчик CID (двигатель 4.2 л), EGR 4.6 л/4.2 л |
| 33 | 15 A* | Соленоид переключения передач, CMS №12 и №22, Катушки зажигания |
| 34 | 15 A* | Питание PCM |
| 35 | 20A* | Индикатор дальнего света на панели приборов, Фары дальнего света |
| 36 | 10A* | Правые стоп-сигналы/поворотники прицепа |
| 37 | 20A* | Задняя розетка питания |
| 38 | 25A* | Питание сабвуфера |
| 39 | 20A* | Розетка питания на приборной панели |
| 40 | 20A* | Фары ближнего света, DRL |
| 41 | 20A* | Прикуриватель, Питание диагностического разъема |
| 42 | 10A* | Левые стоп-сигналы/поворотники прицепа |
| 101 | 30A** | Соленоид стартера |
| 102 | 20A** | Питание от замка зажигания |
| 103 | 20A** | Клапаны ABS |
| 104 | — | Не используется |
| 105 | 30A** | Электрические тормоза прицепа |
| 106 | 30A** | Зарядка аккумулятора прицепа |
| 107 | 30A** | Центральный замок дверей (BSM) |
| 108 | 30A** | Пассажирское сиденье с электроприводом |
| 109 | 30A** | Сиденье водителя с электроприводом, Регулируемые педали |
| 110 | — | Не используется |
| 111 | 30A** | Реле 4×4 |
| 112 | 40A** | Насос ABS |
| 113 | 30A** | Стеклоочистители и насос омывателя |
| 114 | 40A** | Подогрев заднего стекла, Питание подогрева зеркал |
| 115 | — | Не используется |
| 116 | 30A** | Вентилятор отопителя |
| 117 | — | Не используется |
| 118 | 30A** | Подогрев сидений |
| 401 | 30A Автоматический предохранитель | Электростеклоподъемники, Люк, Электропривод заднего стекла |
| R01 | Полноразмерное ISO-реле | Соленоид стартера |
| R02 | Полноразмерное ISO-реле | Задержка аксессуаров |
| R03 | Полноразмерное ISO-реле | Фары дальнего света |
| R04 | Полноразмерное ISO-реле | Подогрев заднего стекла |
| R05 | Полноразмерное ISO-реле | Зарядка аккумулятора прицепа |
| R06 | Полноразмерное ISO-реле | Вентилятор отопителя |
| R201 | Полуразмерное ISO-реле | Габаритные огни прицепа |
| R202 | Полуразмерное ISO-реле | Противотуманные фары |
| R203 | Полуразмерное ISO-реле | PCM |
| * Мини-предохранители ** Патронные предохранители |
Вспомогательный блок реле
С опциями Дневных ходовых огней (DRL) или 4×4
Без опций Дневных ходовых огней (DRL) и 4×4
| № | Номинал, А | Описание |
|---|---|---|
| F03 | 5A | Подсветка рулевой колонки |
| R01 | Полноразмерное ISO-реле | 4×4 против часовой стрелки |
| R02 | Полноразмерное ISO-реле | 4×4 по часовой стрелке |
| R03 | V6 ISO-реле | Отключение дальнего света Дневных ходовых огней (DRL) |
| R201 | Реле | DRL |
| R202 | Реле | Муфта кондиционера |
| D01 | Диод | Муфта кондиционера |
2007
Пассажирский отсек
Назначение предохранителей в панели пассажирского отсека / Блоке распределения питания (2007)
| № | Номинал, А | Описание |
|---|---|---|
| 1 | 10 A* | Run/Accessory — Стеклоочистители, Панель приборов, Аудио для XL/STX |
| 2 | 20 A* | Стоп-сигналы/Поворотники, Выключатель тормозов вкл/выкл, Аварийные сигнализаторы |
| 3 | 7.5 A* | Электропривод зеркал, Сиденья и педали с памятью, Сиденье водителя с электроприводом |
| 4 | 10 A* | Питание DVD от аккумулятора, Электроскладывание зеркал |
| 5 | 7.5 A* | Поддержка памяти для модуля управления силовой установкой (PCM) и модуля климат-контроля |
| 6 | 15 A* | Габаритные огни, BSM, Подсветка приборной панели |
| 7 | 5A* | Радио (сигнал запуска) |
| 8 | 10 A* | Подогрев зеркал, Индикатор переключателя |
| 9 | 20 A* | Реле топливного насоса, Форсунки топлива, Управление впускным коллектором (4.2 л) |
| 10 | 20 A* | Реле задних фонарей прицепа (PCB1), Реле габаритных огней прицепа (R201) |
| 11 | 10 A* | Муфта кондиционера, Соленоид 4×4 |
| 12 | 5A* | Катушка реле PCM |
| 13 | 10 A* | Питание модуля климат-контроля, Реле поворотников |
| 14 | 10 A* | Катушка реле задних фонарей и Дневных ходовых огней (DRL), Выключатель давления кондиционера, Резервный выключатель круиз-контроля, Подогреваемый PCV (5.4 л), Катушка реле задних фонарей прицепа, ABS, Помощь при парковке задним ходом, Электрохроматическое зеркало, Радио навигации (вход заднего хода) |
| 15 | 5A* | Отмена овердрайва, Панель приборов, Выключатель контроля тяги |
| 16 | 10 A* | Соленоид блокировки сдвига тормоза |
| 17 | 15 A* | Реле противотуманных фар (R202) |
| 18 | 10 A* | Питание Run/Start — Верхняя розетка питания, Электрохроматическое зеркало, Подогрев сидений, BSM, Компас, RSS (Система датчиков заднего хода) |
| 19 | 10 A* | Системы пассивной безопасности (модуль подушки безопасности), OCS |
| 20 | 10 A* | Питание от аккумулятора для верхней розетки питания |
| 21 | 15 A* | Питание панели приборов с поддержкой |
| 22 | 10 A* | Отложенное питание аксессуаров для аудио, переключателя замков дверей и подсветки переключателя люка в крыше |
| 23 | 10A* | Правая фара ближнего света |
| 24 | 15 A* | Питание энергосберегающего режима для ламп по требованию |
| 25 | 10 A* | Левая фара ближнего света |
| 26 | 20 A* | Реле клаксона (PCB3), Питание клаксона |
| 27 | 5A* | Лампа предупреждения об отключении пассажирской подушки безопасности (PAD), Питание RUN /START панели приборов |
| 28 | 5A* | Приемник SecuriLock (PATS), Монитор зажигания PCM |
| 29 | 15 A* | Питание PCM 4×4 |
| 30 | 15 A* | Питание PCM 4×4 |
| 31 | 20 A* | Питание радио, Модуль спутникового радио |
| 32 | 15 A* | Клапан управления паром (VMV), Реле муфты кондиционера, Вентиляция канистры, Подогреваемые датчики кислорода выхлопных газов (HE GO) №11 и №21, CMCV, Датчик массового расхода воздуха (MAF), VCT, Подогреваемый клапан вентиляции картера (PCV) (двигатель 4.2 л), Датчик CID (двигатель 4.2 л), EGR 4.6 л/4.2 л, Электронная муфта вентилятора (двигатели 4.6 л/5.4 л) |
| 33 | 15 A* | Соленоид переключения передач, CMS №12 и №22, Катушки зажигания |
| 34 | 15 A* | Питание PCM |
| 35 | 20 A* | Индикатор дальнего света на панели приборов, Фары дальнего света |
| 36 | 10 A* | Правые стоп-сигналы/поворотники прицепа |
| 37 | 20 A* | Задняя розетка питания, Розетка питания в центральной консоли |
| 38 | 25A* | Питание сабвуфера |
| 39 | 20 A* | Розетка питания на приборной панели |
| 40 | 20 A* | Фары ближнего света, DRL |
| 41 | 20 A* | Прикуриватель, Питание диагностического разъема |
| 42 | 10 A* | Левые стоп-сигналы/поворотники прицепа |
| 101 | 30A** | Соленоид стартера |
| 102 | 20A** | Питание от замка зажигания |
| 103 | 20A** | Клапаны ABS |
| 104 | — | Не используется |
| 105 | 30A** | Электрические тормоза прицепа |
| 106 | 30A** | Зарядка аккумулятора прицепа |
| 107 | 30A** | Центральный замок дверей (BSM) |
| 108 | 30A** | Пассажирское сиденье с электроприводом |
| 109 | 30A** | Сиденье водителя с электроприводом, Регулируемые педали, Модуль памяти (педали, сиденье, зеркало) |
| 110 | — | Не используется |
| 111 | 30A** | Реле 4×4 |
| 112 | 40A** | Насос ABS |
| 113 | 30A** | Стеклоочистители и насос омывателя |
| 114 | 40A** | Подогрев заднего стекла, Питание подогрева зеркал |
| 115 | 20A** | Не используется (Запасной) |
| 116 | 30A** | Вентилятор отопителя |
| 117 | — | Не используется |
| 118 | 30A** | Подогрев сидений |
| 401 | 30A Автоматический предохранитель | Отложенное питание аксессуаров: Электростеклоподъемники, Люк в крыше, Электропривод заднего стекла |
| R01 | Полноразмерное ISO-реле | Соленоид стартера |
| R02 | Полноразмерное ISO-реле | Задержка аксессуаров |
| R03 | Полноразмерное ISO-реле | Фары дальнего света |
| R04 | Полноразмерное ISO-реле | Подогрев заднего стекла |
| R05 | Полноразмерное ISO-реле | Зарядка аккумулятора прицепа |
| R06 | Полноразмерное ISO-реле | Вентилятор отопителя |
| R201 | Полуразмерное ISO-реле | Габаритные огни прицепа |
| R202 | Полуразмерное ISO-реле | Противотуманные фары |
| R203 | Полуразмерное ISO-реле | PCM |
| * Мини-предохранители ** Патронные предохранители |
Вспомогательный блок реле
С опциями Дневных ходовых огней (DRL) или 4×4
Без опций Дневных ходовых огней (DRL) и 4×4
| № | Номинал, А | Описание |
|---|---|---|
| F03 | 5A | Подсветка рулевой колонки |
| R01 | Полноразмерное ISO-реле | 4×4 против часовой стрелки |
| R02 | Полноразмерное ISO-реле | 4×4 по часовой стрелке |
| R03 | V6 ISO-реле | Отключение дальнего света Дневных ходовых огней (DRL) |
| R201 | Реле | DRL |
| R202 | Реле | Муфта кондиционера |
| D01 | Диод | Муфта кондиционера |
2008
Пассажирский отсек
Назначение предохранителей в панели пассажирского отсека / Блоке распределения питания (2008)
| № | Номинал, А | Описание |
|---|---|---|
| F01 | 10 A* | Run/Accessory — Стеклоочистители, Панель приборов, Аудио для XL/STX |
| F02 | 20 A* | Стоп-сигналы/Поворотники, ABS, Модуль электрических тормозов прицепа, PCM (сигнал BOO), Поворотники в зеркалах, Центральный стоп-сигнал высокого уровня |
| F03 | 7.5 A* | Электропривод зеркал, Сиденья и педали с памятью |
| F04 | 10 A* | Питание DVD от аккумулятора, Электроскладывание зеркал |
| F05 | 7.5 A* | Поддержка памяти для модуля управления силовой установкой (PCM) и модуля климат-контроля |
| F06 | 15 A* | Габаритные огни, Модуль безопасности кузова (BSM), Подсветка приборной панели |
| F07 | 5A* | Радио (сигнал запуска) |
| F08 | 10 A* | Подогрев зеркал, Индикатор переключателя |
| F09 | 20 A* | Реле топливного насоса, Форсунки топлива, Сигнал форсунок |
| F10 | 20 A* | Реле задних фонарей прицепа, Реле габаритных огней прицепа |
| F11 | 10 A* | Муфта кондиционера, Соленоид 4×4 |
| F12 | 5A* | Катушка реле PCM |
| F13 | 10 A* | Питание модуля климат-контроля, Реле поворотников |
| F14 | 10 A* | Катушка реле задних фонарей и Дневных ходовых огней (DRL), Выключатель давления кондиционера, Резервный выключатель круиз-контроля, Подогреваемый PCV (5.4 л), ABS |
| F15 | 5A* | Отмена овердрайва, Панель приборов |
| F16 | 10 A* | Соленоид блокировки сдвига тормоза |
| F17 | 15 A* | Реле противотуманных фар |
| F18 | 10 A* | Электрохроматическое зеркало, Подогрев сидений, BSM, Компас, RSS (Система датчиков заднего хода), Шина питания |
| F19 | 10 A* | Системы пассивной безопасности (модуль подушки безопасности) |
| F20 | 10 A* | Шина питания |
| F21 | 15 A* | Питание панели приборов с поддержкой |
| F22 | 10 A* | Отложенное питание аксессуаров для аудио, переключателя замков дверей и подсветки переключателя люка в крыше |
| F23 | 10 A* | Правая фара ближнего света |
| F24 | 15 A* | Питание энергосберегающего режима для ламп по требованию, Гибкое топливо |
| F25 | 10 A* | Левая фара ближнего света |
| F26 | 20 A* | Клааксон |
| F27 | 5A* | Лампа предупреждения об отключении пассажирской подушки безопасности (PAD), Лампа предупреждения подушки на панели приборов |
| F28 | 5A* | Приемник SecuriLock (PATS), Монитор зажигания PCM |
| F29 | 15 A* | Питание PCM 4×4 |
| F30 | 15 A* | Питание PCM 4×4 |
| F31 | 20 A* | Питание радио, Модуль спутникового радио |
| F32 | 15 A* | Клапан управления паром (VMV), Реле муфты кондиционера, Вентиляция канистры, Подогреваемые датчики кислорода выхлопных газов (HEGO) №11 и №21, CMCV, Датчик массового расхода воздуха (MAF), Переменное управление распредвалом (VCT), Подогреваемый клапан вентиляции картера (PCV) (двигатель 4.2 л), Датчик CID (двигатель 4.2 л), EGR 4.6 л/4.2 л |
| F33 | 15 A* | Соленоид переключения передач, CMS №12 и №22, Катушки зажигания |
| F34 | 15 A* | Питание PCM, IMRC (4.2 л) |
| F35 | 20 A* | Индикатор дальнего света на панели приборов, Фары дальнего света, Реле отключения DRL |
| F36 | 10 A* | Правые стоп-сигналы/поворотники прицепа |
| 37 | 20 A* | Задняя розетка питания |
| 38 | 25A* | Питание сабвуфера |
| 39 | — | Не используется |
| 40 | 20 A* | Фары ближнего света, DRL |
| 41 | — | Не используется |
| 42 | 10 A* | Левые стоп-сигналы/пов
© Newspaper WordPress Theme by TagDiv |
