Батарейный электрический пикап Ford F-150 Lightning доступен с 2022 года по настоящее время. Здесь вы найдёте схемы блоков предохранителей для Ford F-150 Lightning 2022 и 2023, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Ford F-150 Lightning

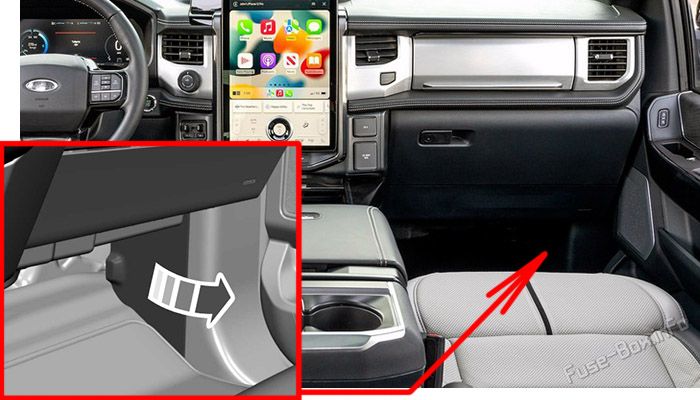

Расположение блока предохранителей
Блок предохранителей расположен на правой стороне пассажирского пространства для ног за декоративной панелью.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Ампер | Защищаемая компонента |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 10A | Переключатель окна водителя — отложенное питание аксессуаров. Люк. Переключатель сдвижного заднего стекла. |
| 3 | 7.5A | Модуль беспроводной зарядки аксессуаров. |
| 4 | 20A | Не используется (запасной). |
| 5 | — | Не используется. |
| 6 | 10A | Переключатель окна водителя — питание постоянно. |
| 7 | 10A | Модуль переключения передач. |
| 8 | 5A | Модуль телематики. Модуль управления электроприводом задней двери. |
| 9 | 5A | Датчик наклона. |
| 10 | — | Не используется. |
| 11 | — | Не используется. |
| 12 | 7.5A | Модуль климат-контроля. |
| 13 | 7.5A | Приборная панель. Модуль управления рулевой колонкой. |
| 14 | 15A | Модуль переднего багажника. |
| 15 | 15A | Интегрированный модуль управления. Модуль интерфейса протокола аксессуаров. |
| 16 | — | Не используется. |
| 17 | 7.5A | Не используется (запасной). |
| 18 | 7.5A | Не используется (запасной). |
| 19 | 5A | Переключатель фар. Модуль Bluetooth низкого энергопотребления. |
| 20 | 5A | Кнопка запуска. |
| 21 | 5A | Переключатель тормозов прицепа. |
| 22 | 5A | Не используется (запасной). |
| 23 | 30A | Модуль управления дверью водителя. |
| 24 | 30A | Люк. Модуль солнцезащитного экрана. |
| 25 | 20A | Не используется (запасной). |
| 26 | 30A | Модуль управления дверью пассажира. |
| 27 | 30A | Не используется (запасной). |
| 28 | 30A | Усилитель. |
| 29 | 15A | Переключатель регулируемых педалей. Дисплей 12″/15″. |
| 30 | 5A | Не используется (запасной). |
| 31 | 10A | Монитор состояния водителя. Модуль радио-транссивера. |
| 32 | 20A | Радио. Улучшенный центральный шлюз. |
| 33 | — | Не используется. |
| 34 | 30A | Реле запуска/работы. |
| 35 | 5A | Не используется (запасной). |
| 36 | 15A | Модуль задних подогреваемых сидений. Модуль управления рулевой колонкой. Автоматически затемняющееся зеркало. |
| 37 | 20A | Не используется (запасной). |
| 38 | 30A CB | Переключатели заднего окна. |
Расположение блока предохранителей
Для доступа сначала снимите крышку правой стороны переднего багажника, затем снимите крышку блока предохранителей:
- Начните с заднего края правой стороны и двигайтесь к передней части крышки.
- Поднимите вверх в местах креплений клипс, чтобы отпустить их.
- Снимите крышку переднего багажника.
- Снимите верхнюю крышку.
Схема блока предохранителей
Назначение предохранителей в переднем отсеке
| № | Ампер | Защищаемая компонента |
|---|---|---|
| 1 | 40A | Модуль управления кузовом. |
| 3 | 40A | Модуль управления кузовом. |
| 5 | 5A | Основной модуль управления приводом. Вторичный модуль управления приводом. |
| 6 | 25A | Модуль управления силовой установкой. |
| 7 | 20A | Насос охлаждения нагревателя модуля управления силовой установкой. |
| 8 | 20A | Модуль управления кондиционером. Активная решётка радиатора. Мотор облицовки переднего бампера. Катушка реле электрического вентилятора. |
| 10 | 10A | Вспомогательная точка питания. |
| 13 | 40A | Мотор вентилятора. |
| 15 | 25A | Сигнал. |
| 17 | 5A | Индикатор состояния порта зарядки. |
| 21 | 10A | Не используется (запасной). |
| 22 | 10A | Модуль электроусилителя руля. |
| 23 | 10A | Модуль антиблокировочной системы тормозов. |
| 24 | 10A | Основной модуль управления приводом. Вторичный модуль управления приводом. Модуль управления силовой установкой. |
| 25 | 10A | Модуль камеры прицепа. Система мониторинга давления в шинах прицепа. Контроль устойчивости прицепа. |
| 27 | 25A | Насос жидкости основного модуля управления приводом. |
| 28 | 50A | Модуль антиблокировочной системы тормозов. |
| 29 | 50A | Модуль антиблокировочной системы тормозов. |
| 30 | 40A | Модуль сиденья водителя. |
| 31 | 30A | Электропривод сиденья пассажира. |
| 32 | 20A | Точка питания. |
| 33 | 20A | Не используется (запасной). |
| 34 | 20A | Вспомогательная точка питания. |
| 37 | 30A | Модуль электропривода задней двери. |
| 38 | 40A | Модуль климат-контроля. |
| 41 | 25A | Подогрев заднего окна. |
| 42 | 30A | Модуль управления тормозами прицепа. |
| 46 | 10A | Модуль управления зарядным устройством аккумулятора. |
| 48 | 20A | Модуль задних подогреваемых сидений. |
| 50 | 40A | Подогрев заднего стекла. |
| 55 | 30A | Габаритные огни для буксировки прицепа. |
| 56 | 20A | Стоп-сигналы для буксировки прицепа. |
| 58 | 10A | Задние фонари для буксировки прицепа. |
| 67 | 25A | Насос жидкости вторичного модуля управления приводом. |
| 69 | 30A | Мотор переднего стеклоочистителя. |
| 72 | 40A | Модуль переднего багажника. |
| 91 | 20A | Модуль освещения для буксировки прицепа. |
| 95 | 15A | Основной модуль управления приводом. |
| 96 | 20A | Насос охлаждающей жидкости. |
| 97 | 10A | Датчик давления и температуры кондиционера. Модуль охлаждения высоковольтного аккумулятора. |
| 99 | 15A | Вторичный модуль управления приводом. Нагреватель высоковольтного положительного температурного коэффициента. |
| 100 | 25A | Левая фара. |
| 101 | 25A | Правая фара. |
| 107 | 30A | Модуль освещения для буксировки прицепа. |
| 116 | 10A | Второй модуль управления зарядным устройством аккумулятора. |
| 124 | 5A | Датчик дождя. |
| 125 | 10A | Умный зарядник USB 1. Умный зарядник USB 2. |
| 134 | 25A | Много-контурное сиденье водителя. Много-контурное сиденье пассажира. |
| 137 | 20A | Модуль системы помощи водителю. Задняя видеокамера стоп-сигнала. |
| 138 | 10A | Соленоид разблокировки задней двери. |
| 139 | 5A | Умный зарядник USB 3. |
| 146 | 15A | Модуль управления энергией аккумулятора. |
| 159 | 5A | Преобразователь постоянного тока/постоянного тока. |
| 160 | 10A | Умный диагностический разъём. |
| 168 | 15A | Модуль управления энергией аккумулятора. Звуковой сигнал для пешеходов. |
| 169 | 20A | Насос охлаждающей жидкости. |
| 170 | 20A | Насос охлаждающей жидкости высоковольтного аккумулятора. |
| 181 | 5A | Модуль управления фарами. |
| 190 | 5A | Не используется (запасной). |
| 202 | 60A | Модуль управления кузовом. |
| 210 | 30A | Модуль управления кузовом. |
