В этой статье мы рассмотрим Ford F-Series Super Duty третьего поколения, выпускавшийся с 2013 по 2016 год. Здесь вы найдёте схемы блоков предохранителей для Ford F-250 / F-350 / F-450 / F-550 2013, 2014 и 2015, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Ford F250 / F350 / F450 / F550 2013-2015
Пассажирский отсек

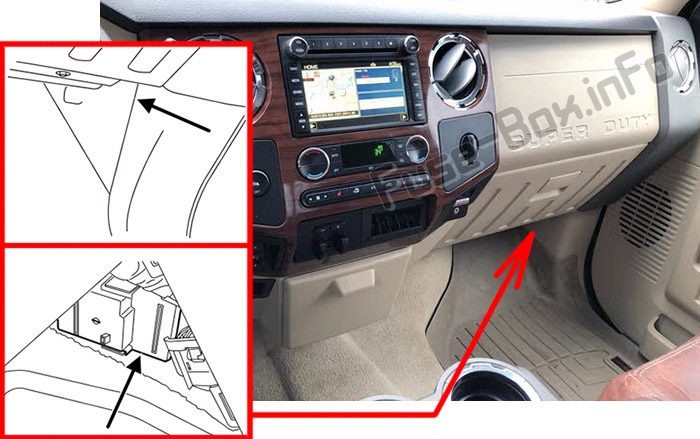

Блок предохранителей расположен в нише для ног пассажира за крышкой.
Моторный отсек
Блок распределения питания расположен в моторном отсеке.
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМ ОБОРУДОВАНИЕМ (ЕСЛИ УСТАНОВЛЕНО)
Пакет опций дополнительного оборудования предоставляет четыре переключателя, установленных в центре панели приборов. Эти переключатели будут работать только при включённом зажигании, независимо от того, работает двигатель или нет. Однако рекомендуется, чтобы двигатель работал, чтобы поддерживать заряд аккумулятора при использовании переключателей дополнительного оборудования в течение длительного времени или при высоких токах. (Это особенно важно для автомобилей с дизельными двигателями, поскольку свечи накаливания также потребляют энергию аккумулятора, когда ключ зажигания находится в положении «включено».)
При включении они обеспечивают 8 А, 12 А или 20 А мощности аккумулятора для различных личных или коммерческих нужд.
Блок реле
Также будет блок реле, расположенный на конце панели приборов со стороны водителя. Обратитесь к авторизованному дилеру за обслуживанием.
Для каждого переключателя также будет один силовой провод, представленный в виде обрезанного и запаянного провода, расположенного под панелью приборов слева от рулевой колонки.
2013
Пассажирский отсек
Назначение предохранителей в пассажирском отсеке (2013)
| № | Номинал (А) | Защищаемые цепи |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Реле дополнительного оборудования №4 |
| 3 | 30A | Мотор умного окна |
| 4 | 10A | Внутреннее освещение, лампа капота |
| 5 | 20A | Люк в крыше |
| 6 | 5A | Модуль сиденья водителя |
| 7 | 7.5A | Переключатель сиденья водителя, мотор поясничной поддержки водителя |
| 8 | 10A | Переключатель электроскладывания зеркал |
| 9 | 10A | Реле дополнительного оборудования №3 |
| 10 | 10A | Реле RUN/аксессуары, питание для доступа клиента |
| 11 | 10A | Приборная панель |
| 12 | 15A | Внутреннее освещение, подсвеченные лампы порогов |
| 13 | 15A | Правые указатели поворота и стоп-сигналы, реле правого стоп-поворота прицепа |
| 14 | 15A | Левые указатели поворота и стоп-сигналы, реле левого стоп-поворота прицепа |
| 15 | 15A | Верхние стоп-сигналы, фонари заднего хода, реле заднего хода прицепа, сигнал заднего хода в зеркале |
| 16 | 10A | Правая фара ближнего света |
| 17 | 10A | Левая фара ближнего света |
| 18 | 10A | Подсветка клавиатуры, индикатор пассивной противоугонной системы, модуль управления силовой установкой, блокировка переключения передач тормозом |
| 19 | 20A | Сабвуфер, усилитель |
| 20 | 20A | Центральный замок |
| 21 | 10A | Переключатель тормоза вкл./выкл. |
| 22 | 20A | Гудок |
| 23 | 15A | Не используется (запасной) |
| 24 | 15A | Модуль управления рулевым колесом, диагностический разъём, реле складывания зеркал, дистанционный центральный замок, электронная панель отделки |
| 25 | 15A | Не используется (запасной) |
| 26 | 5A | Модуль управления рулевым колесом |
| 27 | 20A | Не используется (запасной) |
| 28 | 15A | Замок зажигания |
| 29 | 20A | SYNC, модуль GPS, панель радио |
| 30 | 15A | Реле габаритных огней, реле габаритных огней прицепа |
| 31 | 5A | Контроллер тормозов прицепа (сигнал тормоза), доступ клиента |
| 32 | 15A | Мотор люка в крыше, переключатель телескопического зеркала, автоматически затемняющиеся зеркала, инвертор, подсветка переключателей замков дверей водителя и пассажира, подсветка переключателя задних подогреваемых сидений |
| 33 | 10A | Модуль управления системами безопасности |
| 34 | 10A | Модуль подогрева рулевого колеса, модуль задних подогреваемых сидений |
| 35 | 5A | Переключатель Select Shift, модуль парктроника заднего хода, модуль управления тормозами прицепа |
| 36 | 10A | Переключатель выбора топливного бака |
| 37 | 10A | ПТК-нагреватель |
| 38 | 10A | Панель радио AM/FM |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Габаритные огни (в зеркалах), лампы на крыше |
| 41 | 7.5A | Индикатор отключения подушки безопасности пассажира |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Реле стеклоочистителей |
| 44 | 10A | Переключатели дополнительного оборудования |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Климат-контроль |
| 47 | 15A | Противотуманные фары, индикатор противотуманных фар (в переключателе) |
| 48 | 30A Автоматический предохранитель | Переключатель электростеклоподъёмников, переключатель заднего сдвижного стекла |
| 49 | Реле | Задержка аксессуаров |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2013)
| № | Номинал (А) | Защищаемые цепи |
|---|---|---|
| 1 | Реле | Мотор вентилятора |
| 2 | — | Не используется |
| 3 | Реле | Нагреватели мочевины (дизельный двигатель) |
| 4 | — | Не используется |
| 5 | Реле | Задний обогрев стекла, обогрев зеркал |
| 6 | — | Не используется |
| 7 | 50A* | Задний обогрев стекла, обогрев зеркал |
| 8 | 30A* | Пассажирское сиденье |
| 9 | 30A* | Сиденье водителя |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | 30A* | Мотор умного окна |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | Диод | Топливный насос (дизельный двигатель) |
| 16 | — | Не используется |
| 17 | 15A** | Обогрев зеркал |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 30A* | Электротормоз прицепа |
| 23 | 40A* | Мотор вентилятора |
| 24 | — | Не используется |
| 25 | 30A* | Стеклоочистители |
| 26 | 30A* | Габаритные огни прицепа |
| 27 | 25A* | Нагреватели мочевины (дизельный двигатель) |
| 28 | — | Шина |
| 29 | Реле | Габаритные огни прицепа |
| 30 | Реле | Сцепление КВ |
| 31 | Реле | Стеклоочистители |
| 32 | — | Не используется |
| 33 | 15 A** | Питание транспортного средства 1 |
| 34 | 15 A** | Питание транспортного средства 2 (дизельный двигатель) |
| 34 | 20A** | Питание транспортного средства 2 (бензиновый двигатель) |
| 35 | 10A** | Питание транспортного средства 3 |
| 36 | 15A** | Питание транспортного средства 4 (дизельный двигатель) |
| 36 | 20A** | Питание транспортного средства 4 (бензиновый двигатель) |
| 37 | 10 A** | Питание транспортного средства 5 (дизельный двигатель) |
| 38 | Реле | Модуль управления силовой установкой (дизельный двигатель), электронный модуль управления (бензиновый двигатель) |
| 39 | 10 A** | Блокировка ступиц 4×4 |
| 40 | 15A** | Электронная блокировка 4×4 |
| 41 | — | Не используется |
| 42 | 20A** | Задние подогреваемые сиденья |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45 | 10 A** | Катушка реле RUN/запуск |
| 46 | 10 A** | Постоянное питание модуля управления трансмиссией (дизельный двигатель) |
| 47 | 10 A** | Питание сцепления КВ |
| 48 | Реле | RUN/запуск |
| 49 | 10 A** | Система камеры заднего вида |
| 50 | 10 A** | Катушка реле мотора вентилятора |
| 51 | — | Не используется |
| 52 | 10 A** | RUN/запуск модуля управления силовой установкой / электронного модуля управления / модуля управления трансмиссией |
| 53 | 10 A** | Модуль 4×4 |
| 54 | 10 A** | RUN/запуск антиблокировочной системы тормозов |
| 55 | 10 A** | Катушка заднего обогрева стекла, катушка зарядки аккумулятора |
| 56 | 20A** | Питание RUN/запуск блока предохранителей пассажирского отсека |
| 57 | Реле | Топливный насос |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | — | Не используется |
| 63 | — | Не используется |
| 64 | — | Не используется |
| 65 | — | Не используется |
| 66 | 20A** | Топливный насос |
| 67 | — | Не используется |
| 68 | 10A** | Катушка реле топливного насоса |
| 69 | — | Не используется |
| 70 | 10A** | Фонарь заднего хода прицепа |
| 71 | 10A** | Вентиляция адсорбера (бензиновый двигатель) |
| 72 | 10A** | Питание катушки реле модуля управления силовой установкой / электронного модуля управления, постоянное питание |
| 73 | — | Не используется |
| 74 | Реле | Левый стоп/поворот прицепа |
| 75 | Реле | Правый стоп/поворот прицепа |
| 76 | Реле | Фонарь заднего хода |
| 77 | — | Не используется |
| 78 | — | Не используется |
| 79 | — | Не используется |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 20 A* | Вспомогательная розетка №2 |
| 83 | 20 A* | Вспомогательная розетка №1 |
| 84 | 30A* | Мотор переключения 4×4 |
| 85 | 30A* | Подогрев/охлаждение сидений |
| 86 | 25A* | Питание катушки антиблокировочной системы тормозов |
| 87 | 20 A* | Вспомогательная розетка №5 |
| 88 | 20 A* | Вспомогательная розетка №6 |
| 89 | 40 A* | Стартер |
| 90 | 25 A* | Заряд аккумулятора прицепа |
| 91 | — | Не используется |
| 92 | 20 A* | Вспомогательная розетка №4 |
| 93 | 20 A* | Вспомогательная розетка №3 |
| 94 | 25 A* | Дополнительное оборудование №1 |
| 95 | 25 A* | Дополнительное оборудование №2 |
| 96 | 50A* | Насос антиблокировочной системы тормозов |
| 97 | 40 A* | Инвертор |
| 98 | — | Не используется |
| 99 | 40 A* | Инвертор питания панели приборов |
| 100 | 25 A* | Поворотники прицепа |
| 101 | Реле | Стартер |
| 102 | Реле | Заряд аккумулятора прицепа |
| 103 | — | Не используется |
| 104 | — | Не используется |
| 105 | — | Не используется |
| 106 | — | Не используется |
| 107 | — | Не используется |
| * Патронные предохранители ** Мини-предохранители |
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМ ОБОРУДОВАНИЕМ (ЕСЛИ УСТАНОВЛЕНО)
| Переключатель | Номер цепи | Цвет провода | Номинал (А) |
|---|---|---|---|
| AUX 1 | CAC05 | Жёлтый | 25A |
| AUX 2 | CAC06 | Зелёный с коричневой полоской | 25A |
| AUX 3 | CAC07 | Фиолетовый с зелёной полоской | 10A |
| AUX 4 | CAC08 | Коричневый | 15A |
2014
Пассажирский отсек
Назначение предохранителей в пассажирском отсеке (2014)
| № | Номинал (А) | Защищаемые компоненты |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Реле вспомогательного переключателя №4 |
| 3 | 30A | Мотор умного окна пассажира |
| 4 | 10A | Внутреннее освещение, лампа капота |
| 5 | 20A | Люк в крыше |
| 6 | 5A | Модуль сиденья водителя |
| 7 | 7.5 A | Переключатель сиденья водителя, мотор поясничной поддержки водителя |
| 8 | 10A | Переключатель электроскладывания зеркал |
| 9 | 10A | Реле вспомогательного переключателя №3 |
| 10 | 10A | Реле RUN/аксессуары, питание для доступа клиента |
| 11 | 10A | Приборная панель |
| 12 | 15A | Внутреннее освещение, подсвеченные лампы порогов |
| 13 | 15A | Правые указатели поворота и стоп-сигналы, реле правого стоп-поворота прицепа |
| 14 | 15A | Левые указатели поворота и стоп-сигналы, реле левого стоп-поворота прицепа |
| 15 | 15A | Верхние стоп-сигналы, фонари заднего хода, реле заднего хода прицепа, сигнал заднего хода в зеркале |
| 16 | 10A | Правая фара ближнего света |
| 17 | 10A | Левая фара ближнего света |
| 18 | 10A | Подсветка клавиатуры, приёмник пассивной противоугонной системы, модуль управления силовой установкой, блокировка переключения передач тормозом |
| 19 | 20A | Сабвуфер, усилитель |
| 20 | 20A | Центральный замок |
| 21 | 10A | Переключатель тормоза вкл./выкл. |
| 22 | 20A | Гудок |
| 23 | 15A | Не используется (запасной) |
| 24 | 15A | Модуль управления рулевым колесом, диагностический разъём, реле складывания зеркал, дистанционный центральный замок, электронная панель отделки |
| 25 | 15A | Не используется (запасной) |
| 26 | 5A | Модуль управления рулевым колесом |
| 27 | 20A | Не используется (запасной) |
| 28 | 15A | Замок зажигания |
| 29 | 20A | SYNC, модуль GPS, панель радио |
| 30 | 15A | Реле габаритных огней, реле габаритных огней прицепа |
| 31 | 5A | Контроллер тормозов прицепа (сигнал тормоза), доступ клиента |
| 32 | 15A | Мотор люка в крыше, переключатель телескопического зеркала, автоматически затемняющиеся зеркала, инвертор, подсветка переключателей замков дверей водителя и пассажира, подсветка переключателя задних подогреваемых сидений, мотор умного окна водителя и пассажира, переключатель окна пассажира |
| 33 | 10A | Модуль управления системами безопасности |
| 34 | 10A | Модуль подогрева рулевого колеса, модуль задних подогреваемых сидений |
| 35 | 5A | Переключатель Select Shift, модуль парктроника заднего хода, модуль управления тормозами прицепа |
| 36 | 10A | Переключатель выбора топливного бака |
| 37 | 10A | ПТК-нагреватель |
| 38 | 10A | Панель радио AM/FM |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Габаритные огни (в зеркалах), лампы на крыше |
| 41 | 7.5 A | Индикатор отключения подушки безопасности пассажира |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Реле стеклоочистителей |
| 44 | 10A | Вспомогательные переключатели |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Климат-контроль |
| 47 | 15A | Противотуманные фары, индикатор противотуманных фар (в переключателе) |
| 48 | 30A Автоматический предохранитель | Переключатель электростеклоподъёмников, переключатель заднего сдвижного стекла, переключатель люка в крыше |
| 49 | Реле | Задержка аксессуаров |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2014)
| № | Номинал (А) | Защищаемые компоненты |
|---|---|---|
| 1 | Реле | Мотор вентилятора |
| 2 | — | Не используется |
| 3 | Реле | Нагреватели мочевины (дизельный двигатель) |
| 4 | — | Не используется |
| 5 | Реле | Задний обогрев стекла, обогрев зеркал |
| 6 | — | Не используется |
| 7 | 50A* | Задний обогрев стекла, обогрев зеркал |
| 8 | 30 A* | Пассажирское сиденье |
| 9 | 30 A* | Сиденье водителя |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | 30 A* | Мотор умного окна водителя |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | Диод | Топливный насос (дизельный двигатель) |
| 16 | — | Не используется |
| 17 | 15A** | Обогрев зеркал |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 30 A* | Электротормоз прицепа |
| 23 | 40A* | Мотор вентилятора |
| 24 | — | Не используется |
| 25 | 30 A* | Стеклоочистители |
| 26 | 30 A* | Габаритные огни прицепа |
| 27 | 25 A* | Нагреватели мочевины (дизельный двигатель) |
| 28 | — | Шина |
| 29 | Реле | Габаритные огни прицепа |
| 30 | Реле | Сцепление КВ |
| 31 | Реле | Стеклоочистители |
| 32 | — | Не используется |
| 33 | 15A** | Питание транспортного средства 1 |
| 34 | 15A** | Питание транспортного средства 2 (дизельный двигатель) |
| 34 | 20A** | Питание транспортного средства 2 (бензиновый двигатель) |
| 35 | 10 A** | Питание транспортного средства 3 |
| 36 | 15A** | Питание транспортного средства 4 (дизельный двигатель) |
| 36 | 20A** | Питание транспортного средства 4 (бензиновый двигатель) |
| 37 | 10A** | Питание транспортного средства 5 (дизельный двигатель) |
| 38 | Реле | Модуль управления силовой установкой (дизельный двигатель), электронный модуль управления (бензиновый двигатель) |
| 39 | 10A** | Блокировка ступиц 4×4 |
| 40 | 15A** | Электронная блокировка 4×4 |
| 41 | — | Не используется |
| 42 | 20A** | Задние подогреваемые сиденья |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45 | 10A** | Катушка реле RUN/запуск |
| 46 | 10A** | Постоянное питание модуля управления трансмиссией (дизельный двигатель) |
| 47 | 10A** | Питание сцепления КВ |
| 48 | Реле | RUN/запуск |
| 49 | 10A** | Система камеры заднего вида |
| 50 | 10A** | Катушка реле мотора вентилятора |
| 51 | — | Не используется |
| 52 | 10A** | RUN/запуск модуля управления силовой установкой, электронного модуля управления, модуля управления трансмиссией |
| 53 | 10A** | Модуль 4×4 |
| 54 | 10A** | RUN/запуск антиблокировочной системы тормозов |
| 55 | 10A** | Катушка заднего обогрева стекла, катушка зарядки аккумулятора |
| 56 | 20A** | Питание RUN/запуск блока предохранителей пассажирского отсека |
| 57 | Реле | Топливный насос |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | — | Не используется |
| 63 | — | Не используется |
| 64 | — | Не используется |
| 65 | — | Не используется |
| 66 | 20A** | Топливный насос |
| 67 | — | Не используется |
| 68 | 10 A** | Катушка реле топливного насоса |
| 69 | — | Не используется |
| 70 | 10 A** | Фонарь заднего хода прицепа |
| 71 | 10 A** | Вентиляция адсорбера (бензиновый двигатель) |
| 72 | 10 A** | Питание катушки реле модуля управления силовой установкой, электронного модуля управления, постоянное питание |
| 73 | — | Не используется |
| 74 | Реле | Левый стоп/поворот прицепа |
| 75 | Реле | Правый стоп/поворот прицепа |
| 76 | Реле | Фонарь заднего хода прицепа |
| 77 | — | Не используется |
| 78 | — | Не используется |
| 79 | — | Не используется |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 20A* | Вспомогательная розетка №2 |
| 83 | 20A* | Вспомогательная розетка №1 |
| 84 | 30 A* | Мотор переключения 4×4 |
| 85 | 30 A* | Подогрев/охлаждение сидений |
| 86 | 25 A* | Питание катушки антиблокировочной системы тормозов |
| 87 | 20A* | Вспомогательная розетка №5 |
| 88 | 20A* | Вспомогательная розетка №6 |
| 89 | 40A* | Стартер |
| 90 | 25 A* | Заряд аккумулятора прицепа |
| 91 | — | Не используется |
| 92 | 20A* | Вспомогательная розетка №4 |
| 93 | 20A* | Вспомогательная розетка №3 |
| 94 | 25 A* | Вспомогательный переключатель №1 |
| 95 | 25 A* | Вспомогательный переключатель №2 |
| 96 | 50A* | Насос антиблокировочной системы тормозов |
| 97 | 40A* | Инвертор |
| 98 | — | Не используется |
| 99 | 40A* | Инвертор питания панели приборов |
| 100 | 25 A* | Поворотники прицепа |
| 101 | Реле | Стартер |
| 102 | Реле | Заряд аккумулятора прицепа |
| 103 | — | Не используется |
| 104 | — | Не используется |
| 105 | — | Не используется |
| 106 | — | Не используется |
| 107 | — | Не используется |
| * Патронные предохранители ** Мини-предохранители |
2015
Пассажирский отсек
Назначение предохранителей в пассажирском отсеке (2015)
| № | Номинал (А) | Защищаемые компоненты |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Реле вспомогательного переключателя №4 |
| 3 | 30A | Мотор умного окна пассажира |
| 4 | 10A | Лампа капота, внутреннее освещение |
| 5 | 20A | Люк в крыше |
| 6 | 5A | Модуль сиденья водителя |
| 7 | 7.5 A | Мотор поясничной поддержки водителя, переключатель сиденья водителя |
| 8 | 10A | Переключатель электроскладывания зеркал |
| 9 | 10A | Реле вспомогательного переключателя №3 |
| 10 | 10A | Питание для доступа клиента, реле RUN/аксессуары |
| 11 | 10A | Приборная панель |
| 12 | 15A | Внутреннее освещение, подсвеченные лампы порогов |
| 13 | 15A | Правые указатели поворота и стоп-сигналы |
| 14 | 15A | Левые указатели поворота и стоп-сигналы |
| 15 | 15A | Фонари заднего хода, реле заднего хода прицепа, верхние стоп-сигналы, сигнал заднего хода в зеркале |
| 16 | 10A | Правая фара ближнего света |
| 17 | 10A | Левая фара ближнего света |
| 18 | 10A | Блокировка переключения передач тормозом, подсветка клавиатуры, приёмник пассивной противоугонной системы, модуль управления силовой установкой |
| 19 | 20A | Усилитель, сабвуфер |
| 20 | 20A | Центральный замок |
| 21 | 10A | Переключатель тормоза вкл./выкл. |
| 22 | 20A | Гудок |
| 23 | 15A | Не используется (запасной) |
| 24 | 15A | Диагностический разъём, электронная панель отделки, реле складывания зеркал, дистанционный центральный замок, модуль управления рулевым колесом |
| 25 | 15A | Не используется (запасной) |
| 26 | 5A | Модуль управления рулевым колесом |
| 27 | 20A | Не используется (запасной) |
| 28 | 15A | Замок зажигания |
| 29 | 20A | SYNC, модуль GPS, радио |
| 30 | 15A | Реле габаритных огней, реле габаритных огней прицепа |
| 31 | 5A | Доступ клиента, контроллер тормозов прицепа (сигнал тормоза) |
| 32 | 15A | Автоматически затемняющееся зеркало, подсветка переключателей замков дверей водителя и пассажира, мотор умного окна водителя и пассажира, мотор люка в крыше, переключатель окна пассажира, инвертор, подсветка переключателя задних подогреваемых сидений, переключатель телескопического зеркала |
| 33 | 10A | Модуль управления системами безопасности |
| 34 | 10A | Модуль задних подогреваемых сидений, модуль подогрева рулевого колеса |
| 35 | 5A | Модуль парктроника заднего хода, переключатель Select Shift, модуль управления тормозами прицепа |
| 36 | 10A | Переключатель выбора топливного бака |
| 37 | 10A | ПТК-нагреватель |
| 38 | 10A | Базовое радио AM/FM |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Габаритные огни (в зеркалах), лампы на крыше |
| 41 | 7.5 A | Индикатор отключения подушки безопасности пассажира |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Реле стеклоочистителей |
| 44 | 10A | Вспомогательные переключатели |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Климат-контроль |
| 47 | 15A | Противотуманные фары, индикатор противотуманных фар (в переключателе) |
| 48 | 30A Автоматический предохранитель | Переключатель заднего сдвижного стекла, переключатель электростеклоподъёмников, переключатель люка в крыше |
| 49 | Реле | Задержка аксессуаров |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2015)
| № | Номинал (А) | Защищаемые компоненты |
|---|---|---|
| 1 | Реле | Мотор вентилятора |
| 2 | — | Не используется |
| 3 | Реле | Нагреватели мочевины (дизельный двигатель) |
| 4 | — | Не используется |
| 5 | Реле | Обогрев зеркал, задний обогрев стекла |
| 6 | — | Не используется |
| 7 | 50A* | Обогрев зеркал, задний обогрев стекла |
| 8 | 30 A* | Пассажирское сиденье |
| 9 | 30 A* | Сиденье водителя |
| 10 | 40A* | Буксировка прицепа |
| 11 | — | Не используется |
| 12 | 30 A* | Мотор умного окна водителя |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | Диод | Топливный насос (дизельный двигатель) |
| 16 | — | Не используется |
| 17 | 15A** | Обогрев зеркал |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 30 A* | Электротормоз прицепа |
| 23 | 40A* | Мотор вентилятора |
| 24 | — | Не используется |
| 25 | 30 A* | Стеклоочистители |
| 26 | 30 A* | Габаритные огни прицепа |
| 27 | 25 A* | Нагреватели мочевины (дизельный двигатель) |
| 28 | — | Шина |
| 29 | Реле | Габаритные огни прицепа |
| 30 | Реле | Сцепление КВ |
| 31 | Реле | Стеклоочистители |
| 32 | — | Не используется |
| 33 | 15A** | Питание транспортного средства 1 |
| 34 | 15A** | Питание транспортного средства 2 (дизельный двигатель) |
| 34 | 20A** | Питание транспортного средства 2 (бензиновый двигатель) |
| 35 | 10A** | Питание транспортного средства 3 |
| 36 | 15A** | Питание транспортного средства 4 (дизельный двигатель) |
| 36 | 20A** | Питание транспортного средства 4 (бензиновый двигатель) |
| 37 | 10 A** | Питание транспортного средства 5 (дизельный двигатель) |
| 38 | Реле | Электронный модуль управления (дизельный двигатель), модуль управления силовой установкой (бензиновый двигатель) |
| 39 | 10 A** | Блокировка ступиц 4×4 |
| 40 | 15A** | Электронная блокировка 4×4 |
| 41 | — | Не используется |
| 42 | 20A** | Задние подогреваемые сиденья |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45 | 10 A** | Катушка реле RUN/запуск |
| 46 | 10 A** | Постоянное питание модуля управления трансмиссией (дизельный двигатель) |
| 47 | 10 A** | Питание сцепления КВ |
| 48 | Реле | RUN/запуск |
| 49 | 10 A** | Система камеры заднего вида |
| 50 | 10 A** | Катушка реле мотора вентилятора |
| 51 | — | Не используется |
| 52 | 10 A** | RUN/запуск электронного модуля управления, модуля управления силовой установкой, модуля управления трансмиссией |
