В этой статье мы рассмотрим Ford F-Series Super Duty четвертого поколения, выпускавшийся с 2017 по 2019 год. Здесь вы найдете схемы блоков предохранителей для Ford F-250 / F-350 / F-450 / F-550 2017, 2018 и 2019, информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Ford F250 / F350 / F450 / F550 2017-2019
Салон

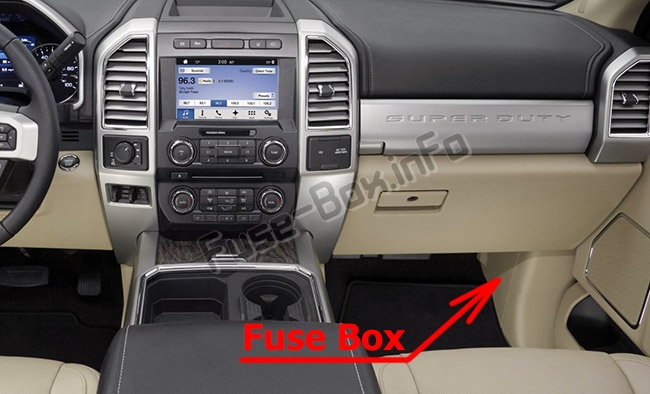

Блок предохранителей находится на правой стороне пространства для ног пассажира за декоративной панелью.
Моторный отсек
Блок распределения питания расположен в моторном отсеке.
2017
Салон
Назначение предохранителей в салоне (2017)
| № | Номинал (А) | Защищаемые компоненты |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 7.5A | Переключатель памяти сиденья (питание поясной поддержки). |
| 3 | 20A | Реле разблокировки двери водителя. |
| 4 | 5A | Электронный контроллер тормозов для дополнительного оборудования. |
| 5 | 20A | Модуль задних подогреваемых сидений. |
| 6 | — | Не используется. |
| 7 | — | Не используется. |
| 8 | — | Не используется. |
| 9 | — | Не используется. |
| 10 | 5A | Клавиатура бесключевого входа Securicode™. |
| 11 | 5A | Модуль климат-контроля задней части. |
| 12 | 7.5A | Модуль климат-контроля передней части. |
| 13 | 7.5A | Приборная панель. Умная диагностическая связь. Модуль управления рулевой колонкой. |
| 14 | — | Не используется. |
| 15 | 10A | Питание разъема умной диагностической связи. Дисплей с отображением на лобовом стекле. |
| 16 | — | Не используется. |
| 17 | 5A | Электронная отделочная панель. |
| 18 | 5A | Кнопка зажигания. Выключатель зажигания. Блокировка ключа. |
| 19 | 7.5 A | Переключатель управления трансмиссией (режим буксировки/транспортировки). |
| 20 | — | Не используется. |
| 21 | 5A | Система управления проходимостью. Дисплей с отображением на лобовом стекле. Датчик влажности. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10A | Задержка аксессуаров. Электростеклоподъемники. Люк. Реле складывания боковых зеркал. Инвертор. Подсветка переключателей стеклоподъемников/люка. |
| 24 | 20A | Реле центральной блокировки. |
| 25 | 30A | Мотор умного переднего левого стеклоподъемника. Модуль зоны двери. |
| 26 | 30A | Мотор умного переднего правого стеклоподъемника. Модуль зоны двери. |
| 27 | 30A | Люк. |
| 28 | 20A | Усилитель Sony — 10 каналов. |
| 29 | 30A | Усилитель Sony — 14 каналов. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | 10A | SYNC. Модуль GPS. Дисплей. Приемник радиочастотного сигнала. |
| 33 | 20A | Радио. |
| 34 | 30A | Реле запуска/запуска. |
| 35 | 5A | Модуль управления системами пассивной безопасности. |
| 36 | 15 A | Система удержания в полосе. Автоматическое управление дальним светом. Автоматически затемняющиеся зеркала. Задние подогреваемые сиденья. |
| 37 | 20A | Подогрев рулевого колеса. |
| 38 | 30A | Мотор переднего левого стеклоподъемника. Моторы задних стеклоподъемников. |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2017)
| № | Номинал (А) | Защищаемые компоненты |
|---|---|---|
| 1 | 20A | Модуль управления силовой установкой. |
| 2 | 20A | Система выбросов (MIL). |
| 3 | 20A | Вентилятор охлаждения. Компрессор К/В. Тормоз двигателя. |
| 4 | 20A | Конденсатор подавления помех. Датчик массы воздуха. Система выбросов. Свечки накала. Мочевина. |
| 5 | 15A | Модуль управления топливом сжатого природного газа. |
| 6 | — | Не используется. |
| 7 | — | Не используется. |
| 8 | — | Не используется. |
| 9 | — | Не используется. |
| 10 | 15A | Подогрев внешних зеркал. |
| 11 | — | Реле CNG. |
| 12 | 40A | Подогрев заднего стекла. |
| 13 | — | Не используется. |
| 14 | — | Реле модуля управления силовой установкой. |
| 15 | 20A | Гудок. |
| 16 | 10A | Питание реле сцепления компрессора К/В. |
| 17 | — | Реле подогрева заднего стекла и зеркал. |
| 18 | — | Не используется. |
| 19 | — | Не используется. |
| 20 | — | Реле банка №1 дополнительного воздушного нагревателя. |
| 21 | — | Не используется. |
| 22 | 20A | Вспомогательная розетка №5 (задняя консоль). Запуск/запуск. |
| 23 | — | Не используется. |
| 24 | — | Реле вентилятора охлаждения. Реле банка №3 дополнительного воздушного нагревателя. |
| 25 | — | Реле питания модуля свечей накала. |
| 26 | — | Не используется. |
| 27 | 30A | Реле зарядки аккумулятора прицепа. |
| 29 | — | Реле запуска/запуска. |
| 30 | 10A | Модуль 4×4. |
| 31 | 5A | Адаптивный круиз-контроль. Запуск/запуск. |
| 32 | 5A | Модуль антиблокировочной системы тормозов. Запуск/запуск. |
| 33 | 10A | Модуль управления силовой установкой (ISPR). Запуск/запуск. Модуль управления двигателем. Модуль управления трансмиссией. |
| 34 | 10A | Система информации о слепых зонах. Запуск/запуск. Передняя камера. Задняя камера. |
| 35 | — | Не используется. |
| 36 | — | Реле электровентилятора. |
| 37 | — | Реле зарядки аккумулятора прицепа. |
| 38 | — | Реле сцепления компрессора К/В. |
| 39 | — | Реле гудка. |
| 40 | — | Реле банка №2 дополнительного воздушного нагревателя. |
| 41 | 25 A | Свечки накала. |
| 42 | 40A | Модуль освещения прицепа. |
| 43 | 40A | Передний электровентилятор. |
| 44 | 50A | Модуль качества напряжения. Модуль управления кузовом. |
| 45 | 60A | Активное управление передним рулевым механизмом. |
| 46 | 50A | Банк №2 дополнительного воздушного нагревателя. |
| 47 | 50A | Вентилятор охлаждения. Банк №3 дополнительного воздушного нагревателя. |
| 48 | 50A | Шина RP1 модуля управления кузовом. |
| 49 | 60A | Инвертор. |
| 50 | 50A | Шина RP2 модуля управления кузовом. |
| 51 | 60A | Питание B+ модуля управления кузовом. |
| 52 | 60A | Насос антиблокировочной системы тормозов. |
| 53 | 50A | Банк №1 дополнительного воздушного нагревателя. |
| 54 | 30A | Модуль управления тормозами прицепа. |
| 55 | 30A | Модуль климат-контролируемых сидений. |
| 56 | 40A | Модуль дополнительного освещения. |
| 57 | 30A | Выдвижные подножки. |
| 58 | 30A | Реле модуля управления топливом сжатого природного газа. |
| 59 | 30A | Клапан антиблокировочной системы тормозов. |
| 60 | — | Не используется. |
| 61 | 30A | Электропривод сиденья водителя. |
| 62 | 20A | Вспомогательная розетка №1 (приборная панель). |
| 63 | 30A | Стартер. |
| 64 | 20A | Вспомогательная розетка №2. |
| 65 | 30A | Модуль освещения прицепа. |
| 66 | 20A | Вспомогательная розетка №3 (центральная консоль). |
| 67 | 30A | Электропривод сиденья пассажира. |
| 68 | 20A | Вспомогательная розетка №4 (задний медиаотсек). |
| 69 | 25 A | Модуль 4×4. |
| 70 | — | Не используется. |
| 71 | — | Не используется. |
| 72 | 30A | Левый/правый стоп-сигнал/поворотник прицепа. |
| 73 | — | Не используется. |
| 74 | — | Не используется. |
| 75 | 30A | Топливный насос. |
| 76 | — | Не используется. |
| 77 | 30A | Мотор стеклоочистителя. |
| 78 | — | Не используется. |
| 79 | 30A | Электропривод сдвижного заднего стекла. |
| 80 | 25A | Модуль 4×4. |
| 81 | 10A | Соленоид 4×4. |
| 82 | 10A | Телескопические боковые зеркала. |
| 83 | 20A | Задние подогреваемые сиденья. |
| 84 | 10A | Задние фонари прицепа. |
| 85 | — | Не используется. |
| 86 | — | Не используется. |
| 87 | — | Не используется. |
| 88 | 10A | Многофункциональные сиденья. |
| 89 | — | Не используется. |
| 90 | 10A | Модуль прожектора. |
| 91 | 10A | Модуль интерфейса дополнительного оборудования. |
| 92 | — | Не используется. |
| 93 | — | Не используется. |
| 94 | 15A | Модуль управления трансмиссией. |
| 95 | 10A | Питание постоянного действия модуля управления силовой установкой. |
| 96 | 5A | Датчик дождя. |
| 97 | — | Не используется. |
| 98 | 10A | Датчик генератора. |
| 99 | 30A | Габаритные огни прицепа. |
2018, 2019
Салон
Назначение предохранителей в салоне (2018, 2019)
| № | Номинал (А) | Защищаемые компоненты |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 7.5A | Переключатель памяти сиденья (питание поясной поддержки). |
| 3 | 20A | Реле разблокировки двери водителя. |
| 4 | 5A | Электронный контроллер тормозов для дополнительного оборудования. Тормозной контроллер прицепа Brake On/Off. Цепи доступа для клиентов. |
| 5 | — | Не используется. |
| 6 | — | Не используется. |
| 7 | — | Не используется. |
| 8 | 10A | Переключатель стеклоподъемника водителя / складывание зеркала. |
| 9 | 10A | Brake On/Off / датчик давления. |
| 10 | 5A | 2018: Не используется. 2019: Встроенный модем |
| 11 | 5A | Комбинированный модуль безопасности. |
| 12 | 7.5A | Модуль климат-контроля передней части. |
| 13 | 7.5A | Приборная панель. Умная диагностическая связь. Модуль управления рулевой колонкой. |
| 14 | 10A | Расширенный модуль питания систем пассивной безопасности. |
| 15 | 10A | Питание разъема умной диагностической связи. |
| 16 | 15 A | Соленоид разблокировки двери багажника. |
| 17 | 5A | Дисплей с отображением на лобовом стекле. |
| 18 | 5A | Кнопка зажигания. Выключатель зажигания. Блокировка ключа. |
| 19 | 75A | Переключатель управления трансмиссией (режим буксировки/транспортировки). Переключатель Select Shift. |
| 20 | 7.5A | Модуль активного управления передним рулевым механизмом. |
| 21 | 5A | Дисплей с отображением на лобовом стекле. Датчик влажности. |
| 22 | 5A | Переключатель дополнительного оборудования. Запуск/запуск. Реле PTO. |
| 23 | 10A | Задержка аксессуаров. Электростеклоподъемники. Люк. Реле складывания боковых зеркал. Инвертор. Подсветка переключателей стеклоподъемников/люка. |
| 24 | 20A | Реле центральной блокировки. |
| 25 | 30A | Мотор умного переднего левого стеклоподъемника. Модуль зоны двери. |
| 26 | 30A | Мотор умного переднего правого стеклоподъемника. Модуль зоны двери. |
| 27 | 30A | Люк. |
| 28 | 20A | 2018: Усилитель Sony — 10 каналов. 2019: Не используется |
| 29 | 30A | 2018: Не используется. 2019: Усилитель Bang & Olufsen |
| 30 | — | Не используется. |
| 31 | 15A | Переключатель регулируемых педалей. |
| 32 | 10A | SYNC. Модуль GPS. Дисплей. Приемник радиочастотного сигнала. |
| 33 | 20A | Радио. |
| 34 | 30A | Реле запуска/запуска. |
| 35 | 5A | Расширенный модуль питания систем пассивной безопасности. |
| 36 | 15 A | Система удержания в полосе. Автоматическое управление дальним светом. Автоматически затемняющиеся зеркала. Задние подогреваемые сиденья. Модуль камеры. |
| 37 | 20A | Подогрев рулевого колеса. |
| 38 | 30A | Переключатель заднего стеклоподъемника. |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2018, 2019)
| № | Номинал (А) | Защищаемые компоненты |
|---|---|---|
| 1 | 20A | Модуль управления силовой установкой. |
| 2 | 20A | Система выбросов — индикатор неисправности. |
| 3 | 20A | Вентилятор охлаждения. Компрессор К/В. Тормоз двигателя. |
| 4 | 20A | Конденсатор подавления помех. Датчик массы воздуха. Система выбросов. Свечки накала. Мочевина. |
| 5 | 15 A | Модуль управления топливом сжатого природного газа. Датчик топлива. |
| 6 | — | Не используется. |
| 7 | — | Не используется. |
| 8 | — | Не используется. |
| 9 | — | Не используется. |
| 10 | 15 A | Подогрев внешних зеркал. |
| 11 | — | Реле сжатого природного газа. |
| 12 | 40 | Подогрев заднего стекла. |
| 13 | — | Не используется. |
| 14 | — | Реле модуля управления силовой установкой. |
| 15 | 20A | Гудок. |
| 16 | 10A | Питание реле сцепления компрессора К/В. |
| 17 | — | Реле подогрева заднего стекла и зеркал. |
| 18 | — | Реле габаритных огней прицепа. |
| 19 | — | Не используется. |
| 20 | — | Реле банка №1 дополнительного воздушного нагревателя. |
| 21 | — | Не используется. |
| 22 | — | Не используется. |
| 23 | — | Не используется. |
| 24 | — | Реле вентилятора охлаждения. Реле банка №3 дополнительного воздушного нагревателя. |
| 25 | — | Реле питания модуля свечей накала. |
| 26 | — | Не используется. |
| 27 | 30A | Реле зарядки аккумулятора прицепа (если имеется в наличии). |
| 28 | — | Не используется. |
| 29 | — | Реле запуска/запуска. |
| 30 | 10A | Модуль 4×4. |
| 31 | 5A | Адаптивный круиз-контроль. Запуск/запуск. |
| 32 | 5A | Модуль антиблокировочной системы тормозов. Запуск/запуск. |
| 33 | 10A | Модуль управления силовой установкой — питание состояния зажигания. Запуск/запуск. Модуль управления двигателем. Модуль управления трансмиссией. |
| 34 | 10A | Система информации о слепых зонах. Запуск/запуск. Передняя камера. Задняя камера. |
| 35 | — | Не используется. |
| 36 | — | Реле электровентилятора. |
| 37 | — | Реле зарядки аккумулятора прицепа (только на автомобилях без контроллера тормозов прицепа). |
| 38 | — | Реле сцепления компрессора К/В. |
| 39 | — | Реле гудка. |
| 40 | — | Реле банка №2 дополнительного воздушного нагревателя. |
| 41 | 25 A | Свечки накала. |
| 42 | 40A | Модуль освещения прицепа (если имеется в наличии). |
| 43 | 40A | Передний электровентилятор. |
| 44 | 50A | Качество напряжения. Питание модуля управления кузовом. |
| 45 | 60A | Активное управление передним рулевым механизмом. |
| 46 | 50A | Банк №2 дополнительного воздушного нагревателя. |
| 47 | 50A | Вентилятор охлаждения. Банк №3 дополнительного воздушного нагревателя. |
| 48 | 50A | Шина питания 1 модуля управления кузовом. |
| 49 | 60A | Инвертор. |
| 50 | 50A | Шина питания 2 модуля управления кузовом. |
| 51 | 60A | Питание B+ модуля управления кузовом. |
| 52 | 60A | Насос антиблокировочной системы тормозов. |
| 53 | 50A | Банк №1 дополнительного воздушного нагревателя. |
| 54 | 30A | Модуль управления тормозами прицепа. |
| 55 | 30A | Модуль климат-контролируемых сидений. |
| 56 | 40A | Модуль дополнительного освещения. |
| 57 | 30A | Выдвижные подножки. |
| 58 | 30A | Реле модуля управления топливом сжатого природного газа. |
| 59 | 30A | Клапан антиблокировочной системы тормозов. |
| 60 | — | Не используется. |
| 61 | 30A | Электропривод сиденья водителя. |
| 62 | 20A | Вспомогательная розетка №1 (приборная панель). |
| 63 | 30A | Стартер. |
| 64 | 20A | Вспомогательная розетка №2. |
| 65 | 30A | Модуль освещения прицепа (если имеется в наличии). |
| 66 | 20A | Вспомогательная розетка №3 (центральная консоль). |
| 67 | 30A | Электропривод сиденья пассажира. |
| 68 | 20A | Вспомогательная розетка №4 (зарядное устройство USB, задняя центральная консоль). |
| 69 | 25A | Модуль 4×4. |
| 70 | 20A | Вспомогательная розетка №5 (задняя центральная консоль). |
| 71 | — | Не используется. |
| 72 | 30A | Левый/правый стоп-сигнал/поворотник прицепа (если имеется в наличии, отсутствует при наличии контроллера тормозов прицепа). |
| 73 | — | Не используется. |
| 74 | — | Не используется. |
| 75 | 30A | Топливный насос. |
| 76 | — | Не используется. |
| 77 | 30A | Мотор стеклоочистителя. |
| 78 | — | Не используется. |
| 79 | 30A | Электропривод сдвижного заднего стекла. |
| 80 | 25A | Модуль 4×4. |
| 81 | 10A | Соленоид 4×4. |
| 82 | 10A | Телескопические боковые зеркала. |
| 83 | 20A | Задние подогреваемые сиденья. |
| 84 | 10A | Задние фонари прицепа (если имеется в наличии). |
| 85 | — | Не используется. |
| 86 | — | Не используется. |
| 87 | — | Не используется. |
| 88 | 10A | Многофункциональные сиденья. |
| 89 | — | Не используется. |
| 90 | 10A | Модуль прожектора. |
| 91 | 10A | Модуль интерфейса дополнительного оборудования. |
| 92 | — | Не используется. |
| 93 | — | Не используется. |
| 94 | 15 A | Модуль управления трансмиссией. |
| 95 | 10A | Питание постоянного действия модуля управления силовой установкой. |
| 96 | 5A | Датчик дождя. |
| 97 | 10A | Управление запуском/запуском для вспомогательной розетки №5 |
| 98 | 10A | Датчик генератора. |
| 99 | 30A | Габаритные огни прицепа. |
