В этой статье мы рассмотрим Ford Fiesta пятого поколения, выпускавшийся с 2002 по 2008 год. Здесь вы найдете схемы блоков предохранителей для Ford Fiesta 2002, 2003, 2004, 2005, 2006, 2007 и 2008, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Ford Fiesta 2002-2008
Салон автомобиля

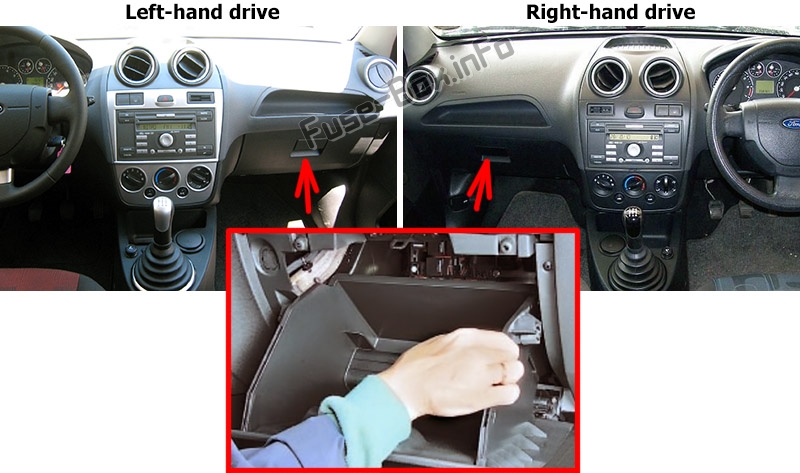

Блок предохранителей расположен за бардачком. Откройте бардачок, сожмите его стенки и опустите вниз.
Моторный отсек
Основной блок предохранителей прикреплен к стене крепления аккумулятора (снимите аккумулятор, нажмите защелку и снимите блок).
Блок реле расположен рядом с аккумулятором (нажмите две защелки отверткой вместе и снимите его).
Блок предохранителей в салоне
Назначение предохранителей в панели приборов
| № | Номинал ампер | Описание |
|---|---|---|
| F1 | — | Не используется |
| F2 | — | Буксировка прицепа |
| F3 | — | Буксировка прицепа / Освещение |
| F4 | 10A | Кондиционер, мотор вентилятора |
| F5 | 20A | Система антиблокировки тормозов (ABS), ESP |
| F6 | 30A | Система антиблокировки тормозов (ABS), ESP |
| F7 | 15A | Автоматическая трансмиссия (Durashift EST) |
| F8 | 7.5A | Электрозеркала |
| F9 | 10A | Левый ближний свет фары |
| F10 | 10A | Правый ближний свет фары |
| F11 | 15A | Дневные ходовые огни (DRL) |
| F12 | 15A | Управление двигателем, система впрыска ECU |
| F13 | 20A | Управление двигателем, каталитический нейтрализатор (дизель) |
| F14 | 30A | Стартер |
| F15 | 20A | Топливный насос |
| F16 | 3A | Управление двигателем, система впрыска ECU |
| F17 | 15A | Переключатель света |
| F18 | 15A | Радио, диагностический разъем |
| F19 | 15A | Дневные ходовые огни (DRL) |
| F20 | 7.5A | Приборная панель, энергосберегающий режим, лампа номерного знака, общий электронный модуль |
| F21 | — | Не используется |
| F22 | 7.5A | Габаритные огни и боковые огни (левые) |
| F23 | 7.5A | Габаритные огни и боковые огни (правые) |
| F24 | 20A | Центральный замок, сигнал тревоги |
| F25 | 15A | Аварийная сигнализация |
| F26 | 20A | Обогрев заднего стекла |
| F27 | 15A | Гудок |
| F28 | 3A | Аккумулятор, стартер |
| F29 | 15A | Прикуриватель |
| F30 | 15A | Зажигание |
| F31 | 10A | Переключатель света |
| F32 | 7.5A | Обогрев внешних зеркал |
| F33 | 7.5A | Приборная панель |
| F34 | — | Не используется |
| F35 | 7.5A | Обогрев передних сидений |
| F36 | 30A | Электростеклоподъемники |
| F37 | 3A | Система антиблокировки тормозов (ABS), ESP |
| F38 | 7.5A | Общий электронный модуль |
| F39 | 7.5A | Подушка безопасности |
| F40 | 7.5A | Автоматическая трансмиссия |
| F41 | — | Не используется |
| F42 | 30A | Обогрев переднего стекла |
| F43 | 30A | Обогрев переднего стекла |
| F44 | 3A | Аудиосистема |
| F45 | 15A | Стоп-сигналы |
| F46 | 20A | Передние стеклоочистители |
| F47 | 10A | Задние стеклоочистители |
| F48 | 7.5A | Задние фонари |
| F49 | 30A | Мотор вентилятора |
| F50 | 20A | Противотуманные фары |
| F51 | 15A | Вспомогательная розетка питания |
| F52 | 10A | Левый дальний свет фары |
| F53 | 10A | Правый дальний свет фары |
| Реле | ||
| R1 | 40 | Электрозеркала |
| R2 | 40 | Обогрев переднего стекла |
| R3 | 70 | Зажигание |
| R4 | 20 | Ближний свет фар |
| R5 | 20 | Дальний свет фар |
| R6 | 20 | Топливный насос |
| R7 | 40 | Стартер |
| R8 | 40 | Вентилятор (обогреватель) |
| R9 | 20 | Дневные ходовые огни (DRL) |
| R10 | 20 | Система зарядки |
| R11 | 40 | Управление двигателем, система впрыска ECU |
| R12 | — | Не используется |
Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке
| № | Ампер | Описание |
|---|---|---|
| FA | 30 | Дополнительный обогреватель |
| FB | 60 | Роботизированная коробка передач |
| FC | 60 | Предподогрев (дизель) |
| FD | 40 | Система кондиционирования воздуха |
| FE | 60 | Внешнее освещение |
| FF | 60 | Резерв |
| FG | 60 | Системы управления двигателем |
| FH | 60 | Электростеклоподъемники |
Блок реле
| № | Описание |
|---|---|
| R1 | Муфта компрессора кондиционера (отключение при полностью открытой дроссельной заслонке) |
| R2 | Вентилятор охлаждения двигателя (высокая скорость) |
| R3 | Дополнительный обогреватель |
| R4 | Дополнительный обогреватель |
