В этой статье мы рассмотрим Ford Fiesta шестого поколения до рестайлинга, выпускавшийся с 2009 по 2013 год. Здесь вы найдёте схемы блоков предохранителей Ford Fiesta 2011, 2012 и 2013, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Ford Fiesta 2011-2013
Салон

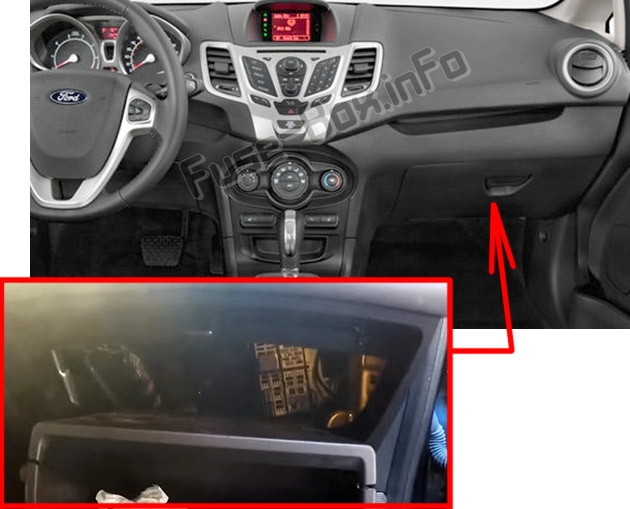

Блок предохранителей расположен за бардачком.
Откройте бардачок, нажмите на боковые стороны внутрь и опустите бардачок вниз.
Моторный отсек
Блок распределения питания расположен в моторном отсеке.
2011
Салон
Назначение предохранителей в салоне (2011)
| № | Номинал (А) | Защищаемые цепи |
|---|---|---|
| F1 | 15A | Замок зажигания, Реле зажигания безключевого доступа, Реле аксессуаров безключевого доступа |
| F2 | 10A | Электронное зеркало, Муфта кондиционера, Блок предохранителей моторного отсека |
| F3 | 7.5A | Приборная панель |
| F4 | 7.5A | Индикатор деактивации пассажирской подушки безопасности, Система классификации пассажиров |
| F5 | 15A | Диагностический разъём |
| F6 | 10A | Задний ход |
| F7 | 7.5A | Дисплей приборной панели, Антенна интеллектуального доступа (IA), Ручное управление климатом |
| F8 | — | Не используется |
| F9 | 20A | Модуль безключевого доступа к автомобилю |
| F10 | 15A | Радио, Модуль SYNC®, Глобальная система позиционирования (GPS) |
| F11 | 20A | Передние дворники, Модуль управления кузовом (BCM) |
| F12 | 20A | Система контроля давления в шинах (TPMS) |
| F13 | 15A | Задний дворник, BCM |
| F14 | 20A | Модуль IA |
| F15 | 15A | Насос омывателя |
| F16 | 15A | Модуль глобальной системы позиционирования (GPS) |
| F17 | 7.5A | Реле обогрева сидений |
| F18 | 10A | Стоп-сигналы, Поворотники |
| F19 | 7.5A | Радио, Приборная панель |
| F20 | 10A | Модуль подушки безопасности |
| F21 | 10A | BCM, Климат-контроль, Трансceiver пассивной противоугонной системы, Модуль электронного усилителя руля, Приборная панель, Блок предохранителей моторного отсека |
| F22 | 7.5A | Датчик положения педали акселератора, Модуль управления силовой установкой (PCM), Переключатель передач, Питание зажигания системы ABS |
| F23 | 10A | Питание зажигания блока управления трансмиссией, Питание зажигания TPMS |
| F24 | 7.5A | Передний плафон, Выключатель люка в крыше |
| F25 | 7.5A | Внешние зеркала |
| F26 | 7.5A | TPMS |
| F27 | — | Не используется |
| F28 | — | Не используется |
| F29 | — | Не используется |
| F30 | — | Не используется |
| F31 | 30A | Переключатели заднего и водительского стеклоподъёмников |
| F32 | 20A | Реле энергосбережения блока предохранителей салона |
| F33 | 20A | Розетки |
| F34 | 30A | Переключатели переднего и пассажирского стеклоподъёмников |
| F35 | 20A | Люк в крыше |
| F36 | — | Не используется |
| R1 | — | Реле зажигания |
| R2 | — | Реле левого заднего стоп-сигнала/поворотника |
| R3 | — | Реле правого заднего стоп-сигнала/поворотника |
| R4 | — | Реле обогрева водительского сиденья |
| R5 | — | Реле обогрева пассажирского сиденья |
| R6 | — | Реле аксессуаров модуля IA |
| R7 | — | Реле зажигания модуля IA |
| R8 | — | Реле энергосбережения |
| R9 | — | Реле отложенных аксессуаров |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2011)
| № | Номинал (А) | Защищаемые цепи |
|---|---|---|
| F1 | 40A* | Насос системы ABS |
| F2 | 50A* | Модуль управления трансмиссией (TCM) |
| F3 | 40A* | Реле вентилятора охлаждения двигателя |
| F4 | 40A* | Реле вентилятора отопителя, Управление климатом |
| F5 | 60A* | Блок предохранителей салона |
| F6 | 30A* | Модуль управления кузовом (BCM) — замки дверей |
| F7 | 60A* | Блок предохранителей салона |
| F8 | 30A* | Топливный насос |
| F9 | 20A* | Клапан модуля ABS |
| F10 | — | Не используется |
| F11 | 30A* | Реле блокировки стартера, Стартер |
| F12 | 10A** | Левый дальний свет |
| F13 | 10A** | Правый дальний свет |
| F14 | 10A** | Левый ближний свет |
| F15 | 10A** | Правый ближний свет |
| F16 | 15A** | Реле муфты кондиционера, Датчик массового расхода воздуха (MAF), Модуль управления силовой установкой (PCM), Форсунки топлива, Датчик скорости автомобиля (VSS), Регулировка фаз газораспределения, Очистка адсорбера |
| F17 | 15A** | Нагреваемый датчик кислорода в выхлопных газах, Датчик модуля катализатора |
| F18 | 15A** | Катушка зажигания |
| F19 | — | Не используется |
| F20 | 10A** | Не используется (запасной) |
| F21 | — | Не используется |
| F22 | 15 A** | BCM — внешнее освещение |
| F23 | 7.5A** | Реле ближнего света |
| F24 | 15 A** | BCM — поворотники |
| F25 | 15 A** | Реле ближнего света, Дневные ходовые огни |
| F26 | 7.5A** | Переключатель зеркал, Переключатель водительского стеклоподъёмника |
| F27 | 7.5A** | TCM, PCM, Обнаружение утечек естественного вакуума |
| F28 | 15 A** | Не используется (запасной) |
| F29 | 10 A** | Соленоид и реле муфты кондиционера |
| F30 | 30A** | Не используется (запасной) |
| F31 | 20A** | Реле ближнего света |
| F32 | 20A** | BCM — энергосбережение, сигнал |
| F33 | 30A** | BCM — задний стеклоочиститель |
| F34 | — | Не используется |
| F35 | — | Не используется |
| F36 | — | Не используется |
| F37 | — | Не используется |
| F38 | — | Не используется |
| F39 | — | Не используется |
| F40 | — | Не используется |
| R1 | — | Не используется |
| R2 | — | Не используется |
| R3 | — | Не используется |
| R4 | — | Реле дальнего света |
| R5 | — | Реле PCM |
| R6 | — | Дневные ходовые огни |
| R7 | — | Реле вентилятора охлаждения двигателя |
| R8 | — | Реле блокировки стартера |
| R9 | — | Реле муфты кондиционера |
| R10 | — | Реле заднего хода |
| R11 | — | Реле блока катушек зажигания |
| R12 | — | Реле ближнего света |
| R13 | — | Реле вентилятора отопителя |
| * Патронные предохранители ** Мини-предохранители |
2012
Салон
Назначение предохранителей в салоне (2012)
| № | Номинал (А) | Защищаемые цепи |
|---|---|---|
| F1 | 15A | Замок зажигания, Реле зажигания безключевого доступа, Реле аксессуаров безключевого доступа |
| F2 | 10A | Электронное зеркало, Муфта кондиционера, Блок предохранителей моторного отсека |
| F3 | 7.5A | Приборная панель |
| F4 | 7.5A | Индикатор деактивации пассажирской подушки безопасности, Система классификации пассажиров |
| F5 | 15A | Диагностический разъём |
| F6 | 10A | Задний ход |
| F7 | 7.5A | Дисплей приборной панели, Антенна интеллектуального доступа (IA), Ручное управление климатом |
| F8 | 7.5A | Передний плафон, Выключатель люка в крыше |
| F9 | 20A | Модуль безключевого доступа к автомобилю |
| F10 | 15A | Радио, Модуль SYNC®, Модуль глобальной системы позиционирования (GPS) |
| F11 | 20A | Передние дворники, Модуль управления кузовом (BCM) |
| F12 | 20A | Система контроля давления в шинах (TPMS) |
| F13 | 15A | Задний дворник, BCM |
| F14 | 20A | Модуль IA |
| F15 | 15A | Переключатель дворников |
| F16 | 7.5A | Переключатель зеркал, Переключатель водительского стеклоподъёмника |
| F17 | 7.5A | Обогрев сидений (ранняя сборка) |
| F17 | 15A | Обогрев сидений (поздняя сборка) |
| F18 | 10A | Стоп-сигналы, Поворотники |
| F19 | 7.5A | Приборная панель |
| F20 | 10A | Модуль подушки безопасности |
| F21 | 10A | BCM, Климат-контроль, Трансceiver пассивной противоугонной системы, Модуль электронного усилителя руля, Приборная панель, Блок предохранителей моторного отсека |
| F22 | 7.5A | Датчик положения педали акселератора, Модуль управления силовой установкой (PCM), Переключатель передач, Питание зажигания системы ABS |
| F23 | 10A | Питание зажигания блока управления трансмиссией, Питание зажигания TPMS |
| F24 | — | Не используется |
| F25 | 7.5A | Внешние зеркала |
| F26 | 7.5A | TPMS |
| F27 | — | Не используется |
| F28 | — | Не используется |
| F29 | — | Не используется |
| F30 | — | Не используется |
| F31 | 30A | Переключатели заднего и водительского стеклоподъёмников |
| F32 | 20A | Реле энергосбережения блока предохранителей салона |
| F33 | 20A | Розетки |
| F34 | 30A | Переключатели переднего и пассажирского стеклоподъёмников |
| F35 | 20A | Люк в крыше |
| F36 | — | Не используется |
| R1 | — | Реле зажигания |
| R2 | — | Реле левого заднего стоп-сигнала/поворотника |
| R3 | — | Реле правого заднего стоп-сигнала/поворотника |
| R4 | — | Реле обогрева водительского сиденья |
| R5 | — | Реле обогрева пассажирского сиденья |
| R6 | — | Реле аксессуаров модуля IA |
| R7 | — | Реле зажигания модуля IA |
| R8 | — | Реле энергосбережения, Задние розетки |
| R9 | — | Не используется |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2012)
| № | Номинал (А) | Защищаемые цепи |
|---|---|---|
| F1 | 40A* | Насос системы ABS |
| F2 | 50A* | Модуль управления трансмиссией (TCM) |
| F3 | 40A* | Реле и мотор вентилятора охлаждения двигателя |
| F4 | 40A* | Реле и мотор вентилятора отопителя |
| F5 | 60A* | Блок предохранителей салона |
| F6 | 30A* | Модуль управления кузовом (BCM) — замки дверей |
| F7 | 60A* | Блок предохранителей салона |
| F8 | 40A* | Модуль управления силовой установкой (PCM), Блок распределения питания |
| F9 | 20A* | Клапан модуля ABS |
| F10 | 30A* | Реле блокировки стартера, Стартер |
| F11 | 30A* | Реле электронного топливного насоса, Топливный бак, Катушка зажигания |
| F12 | — | Не используется |
| F13 | — | Не используется |
| F14 | — | Не используется |
| F15 | — | Не используется |
| F16 | — | Не используется |
| F17 | 20A** | Реле дальнего света |
| F18 | — | Не используется |
| F19 | 20A** | Реле ближнего света |
| F20 | 15A** | Нагреваемый датчик кислорода в выхлопных газах, Датчик модуля катализатора |
| F21 | 7.5A** | Управление реле катушки ближнего и дальнего света |
| F22 | 15A** | Датчик массового расхода воздуха (MAF), Модуль управления силовой установкой (PCM), Форсунки топлива, Датчик скорости автомобиля (VSS), Регулировка фаз газораспределения, Очистка адсорбера |
| F23 | 15A** | Дневные ходовые огни |
| F24 | — | Не используется |
| F25 | 15A** | BCM — внешнее освещение |
| F26 | 20A** | BCM — энергосбережение, сигнал |
| F27 | — | Не используется |
| F28 | 15A** | BCM — поворотники |
| F29 | — | Не используется |
| F30 | 10A** | Соленоид и реле муфты кондиционера |
| F31 | — | Не используется |
| F32 | 7.5A** | TCM, PCM |
| F33 | 15A** | Катушка зажигания |
| F34 | 30A** | BCM — задний стеклоочиститель |
| F35 | 10A** | Левый ближний свет |
| F36 | 10A** | Правый ближний свет |
| F37 | 10A** | Левый дальний свет |
| F38 | 10A** | Правый дальний свет |
| F39 | 2A** | Обнаружение утечек естественного вакуума |
| F40 | — | Не используется |
| F41 | — | Не используется |
| F42 | — | Не используется |
| F43 | — | Не используется |
| F44 | — | Не используется |
| F45 | — | Не используется |
| F46 | — | Не используется |
| R1 | — | Не используется |
| R2 | — | Не используется |
| R3 | — | Реле PCM |
| R4 | — | Реле вентилятора отопителя |
| R5 | — | Реле вентилятора охлаждения двигателя |
| R6 | — | Реле муфты кондиционера |
| R7 | — | Не используется |
| R8 | — | Дневные ходовые огни |
| R9 | — | Реле блокировки стартера |
| R10 | — | Реле дальнего света |
| R11 | — | Реле ближнего света |
| R12 | — | Реле заднего хода |
| R13 | — | Не используется |
| R14 | — | Не используется |
| R15 | — | Не используется |
| * Патронные предохранители ** Мини-предохранители |
2013
Салон
Назначение предохранителей в салоне (2013)
| № | Номинал (А) | Защищаемые компоненты |
|---|---|---|
| F1 | 15A | Замок зажигания, Реле зажигания и аксессуаров безключевого доступа |
| F2 | 10A | Электронное зеркало, Муфта кондиционера, Блок предохранителей моторного отсека |
| F3 | 7.5A | Приборная панель |
| F4 | 7.5A | Индикатор деактивации пассажирской подушки безопасности, Система классификации пассажиров |
| F5 | 15A | Диагностический разъём |
| F6 | 10A | Задний ход |
| F7 | 7.5A | Дисплей приборной панели, Антенна интеллектуального доступа, Ручное управление климатом |
| F8 | 7.5A | Передний плафон, Люк в крыше |
| F9 | 20A | Модуль безключевого доступа к автомобилю |
| F10 | 15A | Радио, Модуль SYNC®, Модуль глобальной системы позиционирования |
| F11 | 20A | Модуль управления кузовом — передние дворники |
| F12 | 20A | Система контроля давления в шинах |
| F13 | 15A | Модуль управления кузовом — задний дворник |
| F14 | 20A | Модуль интеллектуального доступа |
| F15 | 15A | Переключатель дворников |
| F16 | 7.5A | Переключатель зеркал, Переключатель водительского стеклоподъёмника |
| F17 | 15A | Обогрев сидений |
| F18 | 10A | Стоп-сигналы, Поворотники |
| F19 | 7.5A | Приборная панель |
| F20 | 10A | Модуль подушки безопасности |
| F21 | 10A | Модуль управления кузовом — замок зажигания, Климат-контроль, Трансceiver пассивной противоугонной системы, Модуль электронного усилителя руля, Приборная панель, Блок предохранителей моторного отсека |
| F22 | 7.5A | Датчик положения педали акселератора, Модуль управления силовой установкой, Переключатель передач, Питание зажигания системы ABS |
| F23 | 10A | Питание зажигания блока управления трансмиссией, Питание зажигания системы контроля давления в шинах |
| F24 | — | Не используется |
| F25 | 7.5A | Внешние зеркала |
| F26 | 7.5A | Система контроля давления в шинах |
| F27 | — | Не используется |
| F28 | — | Не используется |
| F29 | — | Не используется |
| F30 | — | Не используется |
| F31 | 30A | Переключатели задних стеклоподъёмников |
| F32 | 20A | Реле энергосбережения блока предохранителей салона |
| F33 | 20A | Розетки |
| F34 | 30A | Передние переключатели стеклоподъёмников |
| F35 | 20A | Люк в крыше |
| F36 | — | Не используется |
| R1 | — | Реле зажигания |
| R2 | — | Реле левого заднего стоп-сигнала/поворотника (только 4-дверные) |
| R3 | — | Реле правого заднего стоп-сигнала/поворотника (только 4-дверные) |
| R4 | — | Реле обогрева водительского сиденья |
| R5 | — | Реле обогрева пассажирского сиденья |
| R6 | — | Реле аксессуаров модуля интеллектуального доступа |
| R7 | — | Реле зажигания модуля интеллектуального доступа |
| R8 | — | Реле энергосбережения, Задние розетки |
| R9 | — | Не используется |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2013)
| № | Номинал (А) | Защищаемые компоненты |
|---|---|---|
| F1 | 40A* | Насос системы ABS |
| F2 | 50A* | Модуль управления трансмиссией |
| F3 | 40A* | Реле и мотор вентилятора охлаждения двигателя |
| F4 | 40A* | Реле и мотор вентилятора отопителя |
| F5 | 60A* | Блок предохранителей салона |
| F6 | 30A* | Модуль управления кузовом — замки дверей |
| F7 | 60A* | Блок предохранителей салона (реле зажигания) |
| F8 | 40A* | Модуль управления силовой установкой, Блок распределения питания |
| F9 | 20A* | Клапан модуля ABS |
| F10 | 30A* | Реле блокировки стартера, Стартер |
| F11 | 30A* | Реле электронного топливного насоса, Топливный бак, Катушка зажигания |
| F12 | — | Не используется |
| F13 | — | Не используется |
| F14 | — | Не используется |
| F15 | — | Не используется |
| F16 | — | Не используется |
| F17 | 20 A** | Реле дальнего света |
| F18 | — | Не используется |
| F19 | 20 A** | Реле ближнего света |
| F20 | 15A** | Нагреваемый датчик кислорода в выхлопных газах, Датчик модуля катализатора |
| F21 | 7 5 A** | Управление реле катушки ближнего и дальнего света |
| F22 | 15 A** | Датчик массового расхода воздуха, Модуль управления силовой установкой, Форсунки топлива, Датчик скорости автомобиля, Регулировка фаз газораспределения, Очистка адсорбера |
| F23 | 15A** | Дневные ходовые огни |
| F24 | — | Не используется |
| F25 | 15 A** | Модуль управления кузовом — внешнее освещение |
| F26 | 20A** | Модуль управления кузовом — энергосбережение, сигнал |
| F27 | — | Не используется |
| F28 | 15 A** | Модуль управления кузовом — поворотники |
| F29 | — | Не используется |
| F30 | 10A** | Соленоид и реле муфты кондиционера |
| F31 | — | Не используется |
| F32 | 7.5A** | Модуль управления трансмиссией, Модуль управления силовой установкой |
| F33 | 15A** | Катушка зажигания |
| F34 | 30A** | Модуль управления кузовом — задний стеклоочиститель |
| F35 | 10A** | Левый ближний свет |
| F36 | 10A** | Правый ближний свет |
| F37 | 10A** | Левый дальний свет |
| F38 | 10A** | Правый дальний свет |
| F39 | 2A** | Обнаружение утечек естественного вакуума |
| F40 | — | Не используется |
| F41 | — | Не используется |
| F42 | — | Не используется |
| F43 | — | Не используется |
| F44 | — | Не используется |
| F45 | — | Не используется |
| F46 | — | Не используется |
| R1 | — | Не используется |
| R2 | — | Не используется |
| R3 | — | Реле модуля управления силовой установкой |
| R4 | — | Реле вентилятора отопителя |
| R5 | — | Реле вентилятора охлаждения двигателя |
| R6 | — | Реле муфты кондиционера |
| R7 | — | Не используется |
| R8 | — | Дневные ходовые огни |
| R9 | — | Реле блокировки стартера |
| R10 | — | Реле дальнего света |
| R11 | — | Реле ближнего света |
| R12 | — | Реле заднего хода (только автоматическая трансмиссия) |
| R13 | — | Реле блока катушек зажигания (только Мексика) |
| R14 | — | Не используется |
| R15 | — | Не используется |
| * Патронные предохранители ** Мини-предохранители |
</div>
