В этой статье мы рассмотрим Honda Civic шестого поколения, выпускавшуюся с 1996 по 2000 год. Здесь вы найдете схемы блоков предохранителей для Honda Civic 1996, 1997, 1998, 1999 и 2000, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Honda Civic 1996-2000

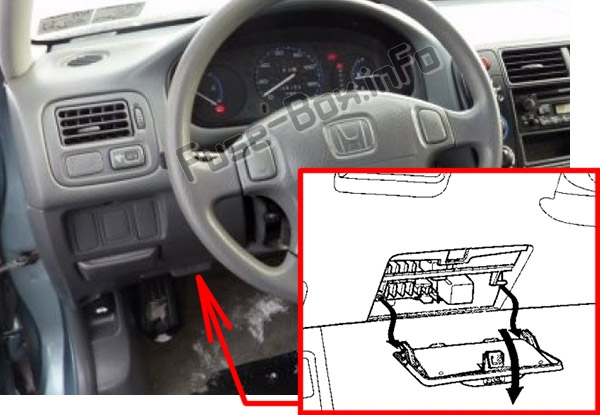

Расположение блока предохранителей
Внутренний блок предохранителей расположен под рулевой колонкой за крышкой.
Схема блока предохранителей
Назначение предохранителей в пассажирском отсеке
| № | Ампер. | Защищаемые цепи |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — / 10 A | Седан, Купе: Не используется Хэтчбек: Задний стеклоочиститель и омыватель |
| 4 | 10 A | Правая фара ближний свет |
| 5 | 10 A | Левая фара ближний свет |
| 6 | — | Не используется |
| 7 | 20 A | Седан, Купе: Левый задний стеклоподъемник Хэтчбек: Не используется |
| 8 | 20 A | Седан, Купе: Правый задний стеклоподъемник Хэтчбек: Не используется |
| 9 | 15 A | Катушка зажигания |
| 10 | 20 A | Седан, Купе: Правый передний стеклоподъемник Хэтчбек: Не используется |
| 11 | 20 A | Седан, Купе: Левый передний стеклоподъемник Хэтчбек: Не используется |
| 12 | 7.5 A | Указатели поворота |
| 13 | 15 A | Топливный насос (Блок SRS) |
| 14 | 7.5 A | Седан, Купе: Круиз-контроль, Безключевой доступ Хэтчбек: Не используется |
| 15 | 7.5 A | Альтернатор, Датчик SP |
| 16 | 7.5 A | Реле заднего дефростера |
| 17 | 7.5 A | Обогреватель, Реле кондиционера |
| 18 | 7.5 A | Реле дневных ходовых огней (Канадские модели) |
| 19 | 7.5 A | Задние фонари |
| 20 | 10 A | Дневные ходовые огни (Канадские модели) |
| 21 | 10 A | Правая фара дальний свет |
| 22 | 10 A | Левая фара дальний свет |
| 23 | 10 A | SRS |
| 24 | 7.5 A | Седан, Купе: Реле стеклоподъемников, Реле люка Хэтчбек: Не используется |
| 25 | 7.5 A | Приборы |
| 26 | 20 A | Передний стеклоочиститель, Передний омыватель |
| 27 | 10 A | Розетка для аксессуаров |
| 28 | 10 A | Радио, Часы |
| 29 | — | Не используется |
| 30 | 7.5 A | Подсветка приборов |
| 31 | 7.5 A | Сигнал стартера |
| 32 | 7.5 A | Номерные знаки, Габаритные огни |
| 33 | 7.5 A | Блокировка |
| 34 | 20 A | Запасной предохранитель |
| 35 | 30 A / 7.5 A | Запасной предохранитель |
| 36 | — / 7.5 A | Не используется / Запасной предохранитель |
| 37 | 10 A | Запасной предохранитель |
| 38 | 15 A | Запасной предохранитель |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке (1996-1997)
| № | Ампер. | Защищаемые цепи |
|---|---|---|
| 1 | 80 A | Аккумулятор |
| 2 | 40 A | Зажигание I |
| 3 | 30 A | Модель для США: Габаритные огни, Стоп-сигналы |
| 3 | — | Модель для Канады: Не используется |
| 4 | 30 A | Модель для США: Стеклоподъемники, Люк |
| 4 | 40 A | Модель для Канады: Стеклоподъемники |
| 5 | 30 A | Фары |
| 6 | 30 A | Модель для США: Зажигание 2 |
| 6 | — | Модель для Канады: Не используется |
| 7 | 30 A | Задний дефростер |
| 8 | 30 A | Модель для США: Опция |
| 8 | 40 A | Модель для Канады: Опция |
| 9 | 30 A | Модель для США: Мотор обогревателя |
| 9 | 40 A | Модель для Канады: Мотор обогревателя |
| 10 | 7.5 A | Салонный свет |
| 11 | 10 A | Модель для США: FI ЭБУ (ECM/PCM) |
| 11 | 15 A | Модель для Канады: FI ЭБУ (ECM/PCM) |
| 12 | 7.5 A | Резервная |
| 13 | 20 A | Блокировка дверей |
| 14 | 20 A | Магнитная муфта компрессора А/С |
| 15 | 15 A | Модель для США: Вентилятор охлаждения |
| 15 | 20 A | Модель для Канады: Вентилятор охлаждения |
| 16 | 7.5 A | Модель для США: Гудок |
| 16 | 15 A | Модель для Канады: Гудок, Стоп-сигналы |
| 17 | 10 A | Аварийная сигнализация |
Назначение предохранителей в моторном отсеке (1998-2000)
| № | Ампер. | Защищаемые цепи |
|---|---|---|
| 1 | 80 A | Аккумулятор |
| 2 | 40 A | Зажигание 1 |
| 3 | — | Не используется |
| 4 | 40 A | Стеклоподъемники |
| 5 | 30 A | Фары, Габаритные огни |
| 6 | — | Не используется |
| 7 | 30 A | Задний дефростер |
| 8 | 40 A | Опция |
| 9 | 40 A | Мотор обогревателя |
| 10 | 7.5 A | Салонный свет |
| 11 | 15 A | FI ЭБУ (ECM/PCM) |
| 12 | 7.5 A | Резервная, Радио |
| 13 | 20 A | Блокировка дверей, Люк |
| 14 | 20 A | Магнитная муфта (А/С), Вентилятор конденсора (А/С) |
| 15 | 20 A | Вентилятор охлаждения |
| 16 | 15 A | Гудок, Стоп-сигнал |
| 17 | 10 A | Аварийная сигнализация |
Блок предохранителей ABS
| № | Ампер. | Защищаемые цепи |
|---|---|---|
| 1 | 40 A | Мотор насоса ABS |
| 2 | 20 A | ABS +B |
| 3 | 7.5 A | Проверка мотора |
