В этой статье мы рассмотрим Honda Civic восьмого поколения, выпускавшийся с 2006 по 2011 год. Здесь вы найдете схемы блоков предохранителей для Honda Civic 2006, 2007, 2008, 2009, 2010 и 2011, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Honda Civic 2006-2011
Салон

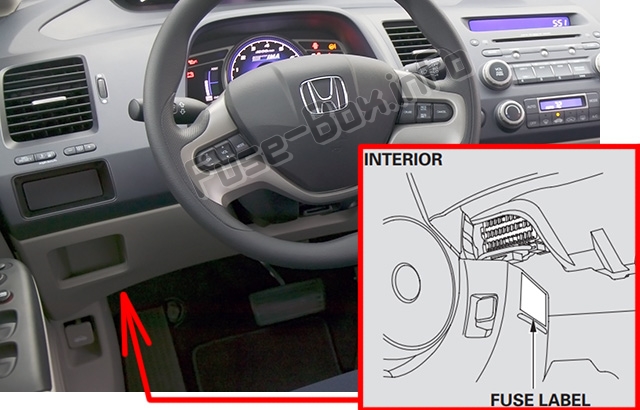

Блок предохранителей в салоне находится под рулевой колонкой.
Моторный отсек
Блок предохранителей под капотом находится со стороны водителя, рядом с резервуаром тормозной жидкости.
2006
Салон
Назначение предохранителей в салоне (2006)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 7.5 A | Электростеклоподъемники |
| 2 | 15 A | Топливный насос |
| 3 | 10 A | Генератор |
| 4 | 7.5 A | Блок ABS |
| 5 | (15 A) | Подогрев сидений (при наличии) |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | — | Не используется |
| 9 | 7.5 A | ODS |
| 10 | 7.5 A | Приборная панель |
| 11 | 10 A | SRS |
| 12 | 10 A | Правая фара ближний свет |
| 13 | 10 A | Левая фара ближний свет |
| 14 | 7.5 A | Малый свет (в салоне) |
| 15 | 7.5 A | Малый свет (снаружи) |
| 16 | 10 A | Правая фара дальний свет |
| 17 | 10 A | Левая фара дальний свет |
| 18 | 20 A | Основной предохранитель дальнего света |
| 19 | 15 A | Малый свет (основной) |
| 20 | — | Не используется |
| 21 | 20 A | Основной предохранитель ближнего света |
| 22 | (7.5 A) | (HAC) (при наличии) |
| 23 | (7.5 A) | STS (при наличии) |
| 24 | (20 A) | Люк в крыше (при наличии) |
| 25 | 20 A | Центральный замок |
| 26 | 20 A | Электростеклоподъемник водителя |
| 27 | — | Не используется |
| 28 | (15 A) | Задняя розетка ACC (при наличии) |
| 29 | 15 A | ACC |
| 30 | 20 A | Электростеклоподъемник пассажира |
| 31 | — | Не используется |
| 32 | 20 A | Правый задний электростеклоподъемник |
| 33 | 20 A | Левый задний электростеклоподъемник |
| 34 | — | Не используется |
| 35 | 7.5 A | ACC Радио |
| 36 | 10 A | HAC |
| 37 | 7.5 A | Дневные ходовые огни |
| 38 | 30 A | Стеклоочиститель |
Моторный отсек
Назначение предохранителей в моторном отсеке (2006)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 100 A | Главный предохранитель |
| 1 | 70 A | EPS |
| 2 | 80 A | Дополнительный основной |
| 2 | 50 A | Основной замка зажигания |
| 3 | 30 A | ABS |
| 3 | 30 A | ABS |
| 4 | 50 A | Основной предохранитель фар |
| 4 | 40 A | Основной электростеклоподъемников |
| 5 | — | Не используется |
| 6 | 20 A | Дополнительный мотор вентилятора (при наличии) |
| 7 | 20 A | Основной мотор вентилятора (МКПП) |
| 7 | 30 A | Основной мотор вентилятора (АКПП) |
| 8 | 30 A | Задний стеклоочиститель |
| 9 | 40 A | Вентилятор отопителя |
| 10 | 10 A | Аварийная сигнализация |
| 11 | 15 A | FI Под |
| 12 | 15 A | Стоп-сигнал и сигнал |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 7.5 A | Датчик уровня масла IGPS |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 15 A | Катушка зажигания |
| 19 | 15 A | FI Основной |
| 20 | 7.5 A | Сцепление компрессора |
| 21 | 15 A | DBW |
| 22 | 7.5 A | Подсветка салона |
| 23 | 10 A | Резервная |
2007
Салон
Назначение предохранителей в салоне (2007)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 7.5 A | Электростеклоподъемники |
| 2 | 15 A | Топливный насос |
| 3 | 10 A | Генератор |
| 4 | 7.5 A | ABS/VSA |
| 5 | (15 A) | Подогрев сидений (при наличии) |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | — | Не используется |
| 9 | 7.5 A | ODS |
| 10 | 7.5 A | Приборная панель |
| 11 | 10 A | SRS |
| 12 | 10 A | Правая фара дальний свет |
| 13 | 10 A | Левая фара дальний свет |
| 14 | 7.5 A | Малый свет (в салоне) |
| 15 | 7.5 A | Малый свет (снаружи) |
| 16 | 10 A | Правая фара ближний свет |
| 17 | 10 A | Левая фара ближний свет |
| 18 | 20 A | Основной предохранитель дальнего света |
| 19 | 15 A | Малый свет (основной) |
| 20 | — | Не используется |
| 21 | 20 A | Основной предохранитель ближнего света |
| 22 | (7.5 A) | (HAC) (при наличии) |
| 23 | (7.5 A) | STS (при наличии) |
| 24 | (20 A) | Люк в крыше (при наличии) |
| 25 | 20 A | Центральный замок |
| 26 | 20 A | Электростеклоподъемник водителя |
| 27 | — | Не используется |
| 28 | (15 A) | Задняя розетка ACC (при наличии) |
| 29 | 15 A | ACC |
| 30 | 20 A | Электростеклоподъемник пассажира |
| 31 | — | Не используется |
| 32 | 20 A | Правый задний электростеклоподъемник |
| 33 | 20 A | Левый задний электростеклоподъемник |
| 34 | — | Не используется |
| 35 | 7.5 A | ACC Радио |
| 36 | 10 A | HAC |
| 37 | 7.5 A | Дневные ходовые огни |
| 38 | 30 A | Стеклоочиститель |
Моторный отсек
Назначение предохранителей в моторном отсеке (2007)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 100 A | Главный предохранитель |
| 1 | 70 A | EPS (модель Si для США) |
| 2 | 80 A | Дополнительный основной |
| 2 | 50 A | Основной замка зажигания |
| 3 | 30 A | Мотор ABS/VSA |
| 3 | 30 A / 40 A (модель Si для США) | ABS/VSA F/S |
| 4 | 50 A | Основной предохранитель фар |
| 4 | 40 A | Основной электростеклоподъемников |
| 5 | — | Не используется |
| 6 | 20 A | Дополнительный мотор вентилятора |
| 7 | 20 A | Основной мотор вентилятора (МКПП) |
| 7 | 30 A | Основной мотор вентилятора (АКПП) |
| 8 | 30 A | Задний стеклоочиститель |
| 9 | 40 A | Вентилятор отопителя |
| 10 | 10 A | Аварийная сигнализация |
| 11 | 15 A | FI Под |
| 12 | 15 A | Стоп-сигнал и сигнал |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 7.5 A | Датчик уровня масла IGPS |
| 16 | — | Не используется |
| 17 | 15 A | Усилитель аудио |
| 18 | 15 A | Катушка зажигания |
| 19 | 15 A | FI Основной |
| 20 | 7.5 A | Сцепление компрессора |
| 21 | 15 A | DBW |
| 22 | 7.5 A | Подсветка салона |
| 23 | 10 A | Резервная |
2008, 2009
Салон
Назначение предохранителей в салоне (2008, 2009)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 7.5 A | Электростеклоподъемники |
| 2 | 15 A | Топливный насос |
| 3 | 10 A | Генератор |
| 4 | 7.5 A | ABS/VSA |
| 5 | (15 A) | Подогрев сидений (при наличии) |
| 6 | (20 A) | Передние противотуманные фары (при наличии) |
| 7 | (7.5 A) | TPMS (при наличии) |
| 8 | — | Не используется |
| 9 | 7.5 A | ODS |
| 10 | 7.5 A | Приборная панель |
| 11 | 10 A | SRS |
| 12 | 10 A | Правая фара дальний свет |
| 13 | 10 A | Левая фара дальний свет |
| 14 | 7.5 A | Малый свет (в салоне) |
| 15 | 7.5 A | Малый свет (снаружи) |
| 16 | 10 A | Правая фара ближний свет |
| 17 | 10 A | Левая фара ближний свет |
| 18 | 20 A | Основной предохранитель дальнего света |
| 19 | 15 A | Малый свет (основной) |
| 20 | — | Не используется |
| 21 | 20 A | Основной предохранитель ближнего света |
| 22 | (7.5 A) | HAC (при наличии) |
| 23 | (7.5 A) | STS (при наличии) |
| 24 | (20 A) | Люк в крыше (при наличии) |
| 25 | 20 A | Центральный замок |
| 26 | 20 A | Электростеклоподъемник водителя |
| 27 | (20 A) | HAC OP (при наличии) |
| 28 | (15 A) | Задняя розетка ACC (при наличии) |
| 29 | 15 A | Аксессуары |
| 30 | 20 A | Электростеклоподъемник пассажира |
| 31 | — | Не используется |
| 32 | 20 A | Правый задний электростеклоподъемник |
| 33 | 20 A | Левый задний электростеклоподъемник |
| 34 | — | Не используется |
| 35 | 7.5 A | Аксессуары Радио |
| 36 | 10 A | HAC |
| 37 | 7.5 A | Дневные ходовые огни |
| 38 | 30 A | Передний стеклоочиститель |
Моторный отсек
Назначение предохранителей в моторном отсеке (2008, 2009)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 100 A | Главный предохранитель |
| 1 | (70 A) | EPS (при наличии) |
| 2 | 60 A | Дополнительный основной |
| 2 | 50 A | Основной замка зажигания |
| 3 | 30 A | Мотор ABS/VSA |
| 3 | 30 A | ABS/VSA F/S |
| 3 | 40 A | ABS/VSA F/S (на моделях с системой VSA) |
| 4 | 50 A | Основной предохранитель фар |
| 4 | 40 A | Основной электростеклоподъемников |
| 5 | — | Не используется |
| 6 | 20 A | Дополнительный мотор вентилятора |
| 7 | 20 A | Основной мотор вентилятора (МКПП) |
| 7 | 30 A | Основной мотор вентилятора (АКПП) |
| 8 | 30 A | Задний стеклоочиститель |
| 9 | 40 A | Вентилятор отопителя |
| 10 | 10 A | Аварийная сигнализация |
| 11 | 15 A | FI Под |
| 12 | 15 A | Стоп-сигнал и сигнал |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 7.5 A | Датчик уровня масла IGPS |
| 16 | — | Не используется |
| 17 | (15 A) | Усилитель аудио (при наличии) |
| 18 | 15 A | Катушка зажигания |
| 19 | 15 A | FI Основной |
| 20 | 7.5 A | Сцепление компрессора |
| 21 | 15 A | DBW |
| 22 | 7.5 A | Подсветка салона |
| 23 | 10 A | Резервная |
2010, 2011
Салон
Назначение предохранителей в салоне (2010, 2011)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 7.5 A | Электростеклоподъемники |
| 2 | 15 A | Топливный насос |
| 3 | 10 A | Генератор |
| 4 | 7.5 A | ABS/VSA |
| 5 | (15 A) | Подогрев сидений (при наличии) |
| 6 | (20 A) | Передние противотуманные фары (при наличии) |
| 7 | (7.5 A) | TPMS (при наличии) |
| 8 | — | Не используется |
| 9 | 7.5 A | ODS |
| 10 | 7.5 A | Приборная панель |
| 11 | 10 A | SRS |
| 12 | 10 A | Правая фара дальний свет |
| 13 | 10 A | Левая фара дальний свет |
| 14 | 7.5 A | Малый свет (в салоне) |
| 15 | 7.5 A | Малый свет (снаружи) |
| 16 | 10 A | Правая фара ближний свет |
| 17 | 10 A | Левая фара ближний свет |
| 18 | 20 A | Основной предохранитель дальнего света |
| 19 | 15 A | Малый свет (основной) |
| 20 | — | Не используется |
| 21 | 20 A | Основной предохранитель ближнего света |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | (20 A) | Люк в крыше (при наличии) |
| 25 | 20 A | Центральный замок |
| 26 | 20 A | Электростеклоподъемник водителя |
| 27 | — | Не используется |
| 28 | (15 A) | Задняя розетка ACC (при наличии) |
| 29 | 15 A | Аксессуары |
| 30 | 20 A | Электростеклоподъемник пассажира |
| 31 | — | Не используется |
| 32 | 20 A | Правый задний электростеклоподъемник |
| 33 | 20 A | Левый задний электростеклоподъемник |
| 34 | — | Не используется |
| 35 | 7.5 A | Аксессуары Радио |
| 36 | 10 A | HAC |
| 37 | 7.5 A | Дневные ходовые огни |
| 38 | 30 A | Передний стеклоочиститель |
Моторный отсек
Назначение предохранителей в моторном отсеке (2010, 2011)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 100 A | Главный предохранитель |
| 1 | (70 A) | EPS (при наличии) |
| 2 | 60 A | Дополнительный основной |
| 2 | 50 A | Основной замка зажигания |
| 3 | 30 A | Мотор ABS/VSA |
| 3 | 30 A | ABS/VSA F/S |
| 3 | 40 A | ABS/VSA F/S (на моделях с системой VSA) |
| 4 | 50 A | Основной предохранитель фар |
| 4 | 40 A | Основной электростеклоподъемников |
| 5 | — | Не используется |
| 6 | 20 A | Дополнительный мотор вентилятора |
| 7 | 20 A | Основной мотор вентилятора (МКПП) |
| 7 | 30 A | Основной мотор вентилятора (АКПП) |
| 8 | 30 A | Задний стеклоочиститель |
| 9 | 40 A | Вентилятор отопителя |
| 10 | 10 A | Аварийная сигнализация |
| 11 | 15 A | FI Под |
| 12 | 15 A | Стоп-сигнал и сигнал |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 7.5 A | Датчик уровня масла IGPS |
| 16 | — | Не используется |
| 17 | (15 A) | Усилитель аудио (при наличии) |
| 18 | 15 A | Катушка зажигания |
| 19 | 15 A | FI Основной |
| 20 | 7.5 A | Сцепление компрессора |
| 21 | 15 A | DBW |
| 22 | 7.5 A | Подсветка салона |
| 23 | 10 A | Резервная |
