В этой статье мы рассматриваем Honda CR-V третьего поколения, выпускавшуюся с 2007 по 2011 год. Здесь вы найдете схемы коробок предохранителей Honda CR-V 2007, 2008, 2009, 2010 и 2011, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Honda CR-V 2007-2011
Предохранители автомобиля размещены в трех коробках предохранителей.
Салон

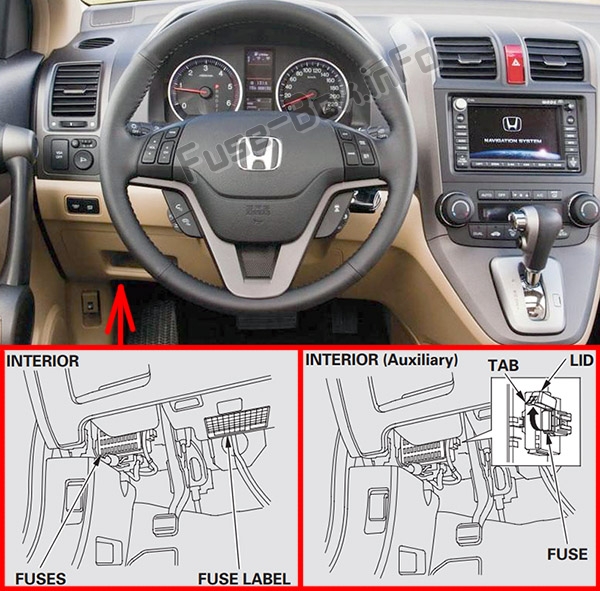

Внутренняя коробка предохранителей расположена под приборной панелью на стороне водителя.
Наклейка с предохранителями прикреплена под рулевой колонкой.
Дополнительная коробка предохранителей (если установлена) расположена рядом с внутренней коробкой предохранителей.
Чтобы открыть крышку, потяните за вкладку в направлении, показанном на иллюстрации.
Двигательный отсек
Коробка предохранителей под капотом расположена на стороне водителя.
2007, 2008, 2009
Салон
Назначение предохранителей в салоне (2007, 2008, 2009)
| № | Ампер | Защищаемые цепи |
|---|---|---|
| 1 | 7.5 A | Реле стеклоподъемников |
| 2 | 15 A | Топливный насос |
| 3 | 10 A | ACG |
| 4 | 7.5 A | ABS/VSA |
| 5 | (15 A) | Подогрев сидений (если установлено) |
| 6 | (20 A) | Передние противотуманные фары (если установлено) |
| 7 | — | Не используется |
| 8 | 10 A | Задний стеклоочиститель |
| 9 | 7.5 A | ODS (Система обнаружения пассажира) |
| 10 | 7.5 A | Приборная панель |
| 11 | 10 A | SRS |
| 12 | 10 A | Правая фара дальний свет |
| 13 | 10 A | Левая фара дальний свет |
| 14 | 7.5 A | Габаритные огни (в салоне) |
| 15 | 7.5 A | Габаритные огни (снаружи) |
| 16 | 10 A | Правая фара ближний свет |
| 17 | 10 A | Левая фара ближний свет |
| 18 | 20 A | Основной дальний свет фар |
| 19 | 15 A | Основные габаритные огни |
| 20 | 7.5 A | TPMS |
| 21 | 20 A | Ближний свет фар |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | (20 A) | Люк в крыше (если установлено) |
| 25 | 20 A | Центральный замок |
| 26 | 20 A | Левый передний стеклоподъемник |
| 27 | (20 A) | Опция HAC |
| 28 | 15 A | Задняя розетка |
| 29 | 15 A | Аксессуары |
| 30 | 20 A | Правый передний стеклоподъемник |
| 31 | (15 A) | Розетка для аксессуаров на центральной консоли (если установлено) |
| 32 | 20 A | Правый задний стеклоподъемник |
| 33 | 20 A | Левый задний стеклоподъемник |
| 34 | 7.5 A | Радио ACC |
| 35 | 7.5 A | Блокировка ключа ACC |
| 36 | 10 A | HAC |
| 37 | 7.5 A | Дневные ходовые огни |
| 38 | 30 A | Передний стеклоочиститель |
Двигательный отсек
Назначение предохранителей в двигательном отсеке (2007, 2008, 2009)
| № | Ампер | Защищаемые цепи |
|---|---|---|
| 1 | 100 A | Аккумулятор |
| 1 | (70 A) | EPS (если установлено) |
| 2 | 80 A | Основные опции |
| 2 | 50 A | Основной замок зажигания |
| 3 | 20 A | ABS/VSA FSR |
| 3 | 40 A | Мотор ABS/VSA |
| 4 | 50 A | Основные фары |
| 4 | 40 A | Основные стеклоподъемники |
| 5 | (30 A) | EPT-R (если установлено) |
| 6 | 20 A | Дополнительный мотор вентилятора |
| 7 | 20 A | Основной мотор вентилятора |
| 8 | 30 A | Задний стеклоочиститель |
| 9 | 40 A | Вентилятор отопителя |
| 10 | 15 A | Аварийная сигнализация |
| 11 | 15 A | LAF |
| 12 | 15 A | Стоп-сигналы и звуковой сигнал |
| 13 | (20 A) | Электрорегулировка сиденья водителя задняя высота/откидывание (если установлено) |
| 14 | (20 A) | Электрорегулировка сиденья водителя передняя высота/раздвигание (если установлено) |
| 15 | 7.5 A | IGPS OIL LEVEL |
| 16 | (30 A) | EPT-L (если установлено) |
| 17 | (15 A) | Мощная аудиосистема (если установлено) |
| 18 | 15 A | Катушка зажигания |
| 19 | 15 A | Основная FI |
| 20 | 7.5 A | Сцепление компрессора кондиционера |
| 21 | 15 A | DBW |
| 22 | 7.5 A | Освещение салона |
| 23 | 10 A | Реверс |
2010, 2011
Салон
Назначение предохранителей в салоне (2010, 2011)
| № | Ампер | Защищаемые цепи |
|---|---|---|
| 1 | 7.5 A | Реле стеклоподъемников |
| 2 | 15 A | Топливный насос |
| 3 | 10 A | ACG |
| 4 | 7.5 A | ABS/VSA |
| 5 | (15 A) | Подогрев сидений (если установлено) |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 10 A | Задний стеклоочиститель |
| 9 | 7.5 A | ODS (Система обнаружения пассажира) |
| 10 | 7.5 A | Приборная панель |
| 11 | 10 A | SRS |
| 12 | 10 A | Правая фара дальний свет |
| 13 | 10 A | Левая фара дальний свет |
| 14 | 7.5 A | Габаритные огни (в салоне) |
| 15 | 7.5 A | Габаритные огни (снаружи) |
| 16 | 10 A | Правая фара ближний свет |
| 17 | 10 A | Левая фара ближний свет |
| 18 | 20 A | Основной дальний свет фар |
| 19 | 15 A | Основные габаритные огни |
| 20 | 7.5 A | TPMS |
| 21 | 20 A | Основной ближний свет фар |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | (20 A) | Люк в крыше (если установлено) |
| 25 | 20 A | Центральный замок |
| 26 | 20 A | Левый передний стеклоподъемник |
| 27 | — | Не используется |
| 28 | 15 A | Задняя розетка для аксессуаров |
| 29 | 15 A | Передняя розетка для аксессуаров |
| 30 | 20 A | Правый передний стеклоподъемник |
| 31 | (15 A) | Розетка для аксессуаров (если установлено) (в отсеке для перчаток/на центральной консоли) |
| 32 | 20 A | Правый задний стеклоподъемник |
| 33 | 20 A | Левый задний стеклоподъемник |
| 34 | 7.5 A | Радио ACC |
| 35 | 7.5 A | Блокировка ключа ACC |
| 36 | 10 A | HAC |
| 37 | 7.5 A | Дневные ходовые огни |
| 38 | 30 A | Передний стеклоочиститель |
| Дополнительная: | ||
| A | 10 A | VB SOL |
| B | — | — |
Двигательный отсек
Назначение предохранителей в двигательном отсеке (2010, 2011)
| № | Ампер | Защищаемые цепи |
|---|---|---|
| 1 | 100 A | Аккумулятор |
| 1 | — | Не используется |
| 2 | 80 A | Основные опции |
| 2 | 50 A | Основной замок зажигания |
| 3 | 20 A | ABS/VSA FSR |
| 3 | 40 A | Мотор ABS/VSA |
| 4 | 50 A | Основные фары |
| 4 | 40 A | Основные стеклоподъемники |
| 5 | — | Не используется |
| 6 | 20 A | Дополнительный мотор вентилятора |
| 7 | 20 A | Основной мотор вентилятора |
| 8 | 30 A | Задний стеклоочиститель |
| 9 | 40 A | Вентилятор отопителя |
| 10 | 15 A | Аварийная сигнализация |
| 11 | 15 A | LAF |
| 12 | 15 A | Стоп-сигналы и звуковой сигнал |
| 13 | (20 A) | Электрорегулировка сиденья водителя задняя высота/откидывание (если установлено) |
| 14 | (20 A) | Электрорегулировка сиденья водителя передняя высота/раздвигание (если установлено) |
| 15 | 7.5 A | IGPS OIL LEVEL |
| 16 | — | Не используется |
| 17 | (15 A) | Мощная аудиосистема (если установлено) / Разморозка лобового стекла |
| 18 | 15 A | Катушка зажигания |
| 19 | 15 A | Основная FI |
| 20 | 7.5 A | Сцепление компрессора кондиционера |
| 21 | 15 A | DBW |
| 22 | 7.5 A | Освещение салона |
| 23 | 10 A | Реверс |
