Спортивный компактный гибридный электрический купе Honda CR-Z производился с 2011 по 2016 год. В этой статье вы найдете схемы блоков предохранителей для Honda CR-Z 2011, 2012, 2013, 2014, 2015 и 2016, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей).

Схема предохранителей Honda CR-Z 2011-2016

Салон

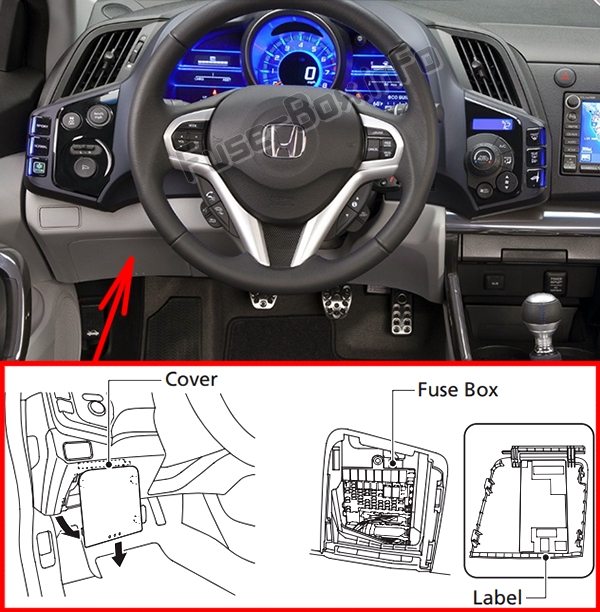

Расположен под панелью приборов на стороне водителя.
Расположение предохранителей показано на этикетке на обратной стороне крышки.The location of the fuses in the passenger compartment: Honda CR-Z (2011-2016)

Моторный отсек

Расположен рядом с + клеммой на 12-вольтовой аккумуляторной батареи.The location of the fuses in the engine compartment: Honda CR-Z (2011-2016)

Салон

Instrument panel fuse box diagram: Honda CR-Z (2011, 2012, 2013, 2014, 2015, 2016)



Назначение предохранителей в салоне

№ Защищаемая цепь А
1 Резервный (Back UP) 15 A
2 TPMS (только модели для США) 7.5 A
3 Электростеклоподъемник водителя 20 A
4 — —
5 Задний ход 10 A
6 SRS 10 A
7 Соленоид коробки передач (Автоматическая трансмиссия (CVT)) 10 A
8 SRS 7.5 A
9 Противотуманные фары (опция) 20 A
10 Кондиционер 7.5 A
11 ABS/VSA 7.5 A
12 IMA 10 A
13 Розетка питания 20 A
14 Радио 7.5 A
15 Дневные ходовые огни 7.5 A
16 Задний дворник 10 A
17 Электростеклоподъемник пассажира 20 A
18 — —
19 — —
20 Топливный насос 15 A
21 Омыватель 15 A
22 Приборная панель 7.5 A
23 Аварийные огни 10 A
24 Стоп-сигнал / Клаксон 10 A
25 Аудиоусилитель (опция) 20 A
26 LAP 10 A
27 Центральный замок 20 A
28 Основной предохранитель фар 20 A
29 Габаритные огни 10 A
30 Основной вентилятор 30 A
31 IGPS 7.5 A
32 Правая фара ближний свет (Автомобиль с галогенными фарами ближнего света) 10 A
32 Правая фара ближний свет (HID) (Автомобиль с ксеноновыми фарами) 15 A
33 Катушка зажигания 15 A
34 Левая фара ближний свет (Автомобиль с галогенными фарами ближнего света) 10 A
34 Левая фара дальний свет (Автомобиль с ксеноновыми фарами) 10 A
35 Центральный замок 7.5 A
36 Центральный замок 10 A
37 ABS FSR/VSA FSR 30 A
38 — —
39 IGP 15 A
40 Подогрев сиденья (опция) 10 A
41 — (Автомобиль с галогенными фарами ближнего света) —
41 Дневные ходовые огни (Автомобиль с ксеноновыми фарами) 7.5 A
42 IMA 1 7.5 A
43 Сцепление MG 7.5 A
44 STS 7.5 A
45 Центральный замок 20 A
46 — —
47 Дополнительный вентилятор 30 A
48 Левая фара дальний свет (Автомобиль с галогенными фарами ближнего света) 10 A
48 Левая фара ближний свет (HID) (Автомобиль с ксеноновыми фарами) 15 A
49 Мотор центрального замка 2 (ОТКРЫТИЕ) 7.5 A
50 — —
51 Правая фара дальний свет 10 A
52 DBW 15 A
53 IMA 2 15 A
54 — —
55 Подогрев зеркал (опция) 10 A
56 Передний дворник 30 A
57 Вентилятор печки 30 A
58 ABS/VSA MTR 30 A
59 Задний обогрев стекла
(40A (С подогревом боковых зеркал) / 30A (Без подогрева боковых зеркал))		 40 A
or 30 A
60 Основной IG 50 A
61 — —
62 — —

Моторный отсек

Назначение предохранителей в моторном отсеке

№ Защищаемая цепь А
1 Аккумулятор 100 A
2 EPS 70 A
3 Клаксон, стоп-сигнал, аварийные огни 20 A
