Среднеразмерный универсал Honda Crosstour производился с 2010 по 2015 год. В этой статье вы найдете схемы блоков предохранителей Honda Crosstour 2012, 2013, 2014 и 2015, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Honda Crosstour 2011-2015
Салон

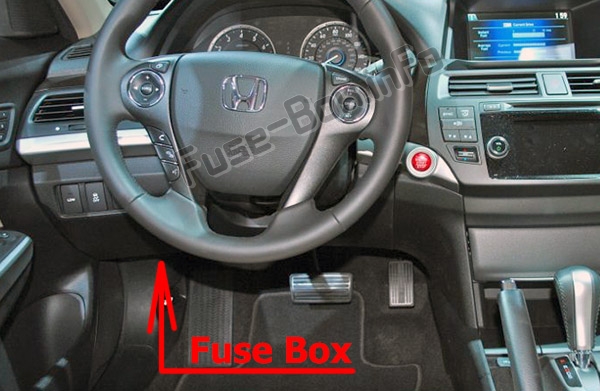

Внутренний блок предохранителей (сторона водителя)
Расположен под приборной панелью.
Расположение предохранителей показано на этикетке под приборной панелью.
Внутренний блок предохранителей (сторона пассажира)
Расположен на нижней боковой панели
Снимите крышку, чтобы открыть. Расположение предохранителей показано на крышке блока предохранителей
Моторный отсек
Расположен рядом с резервуаром тормозной жидкости.
Расположение предохранителей показано на крышке блока предохранителей
2012
Салон, сторона водителя
Назначение предохранителей в салоне (сторона водителя) (2012)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | — | Не используется |
| 2 | 7.5 A | Память сиденья (при наличии) |
| 3 | 15 A | Омыватель |
| 4 | 10 A | Стеклоочиститель |
| 5 | 7.5 A | Приборы |
| 6 | 7.5 A | ABS/VSA |
| 7 | 15 A | ACG |
| 8 | 7.5 A | STS |
| 9 | 20 A | Топливный насос |
| 10 | 10 A | VB SOL2 |
| 11 | 10 A | SRS |
| 12 | 7.5 A | OPDS (Система определения положения пассажира) |
| 13 | — | Не используется |
| 14 | 10 A | ACM |
| 15 | 7.5 A | Дневные ходовые огни |
| 16 | 7.5 A | Кондиционер |
| 17 | 7.5 A | Аксессуары, ключ, замок |
| 18 | 7.5 A | Аксессуары |
| 19 | 20 A | Электропривод сиденья водителя (продольная регулировка) |
| 20 | 20 A | Люк в крыше |
| 21 | 20 A | Электропривод сиденья водителя (наклон спинки) |
| 22 | 20 A | Заднее левое стекло |
| 23 | 15 A | Передняя розетка для аксессуаров |
| 24 | 20 A | Стекло водителя |
| 25 | 15 A | Замикание двери водителя |
| 26 | 10 A | Левый передний противотуманный фонарь |
| 27 | 10 A | Левые габаритные огни (внешние) |
| 28 | 10 A | Левый дальний свет |
| 29 | 7.5 A | TPMS |
| 30 | 15 A | Левый ближний свет |
| 31 | — | Не используется |
| A | — | Не используется |
Салон, сторона пассажира
Назначение предохранителей в салоне (сторона пассажира) (2012)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 10 A | Правый дальний свет |
| 2 | 10 A | Правые габаритные огни (внешние) |
| 3 | 10 A | Правый передний противотуманный фонарь |
| 4 | 15 A | Правый ближний свет |
| 5 | — | Не используется |
| 6 | 7.5 A | Внутреннее освещение |
| 7 | — | Не используется |
| 8 | 20 A | Электропривод сиденья переднего пассажира (наклон спинки) |
| 9 | 20 A | Электропривод сиденья переднего пассажира (продольная регулировка) |
| 10 | 10 A | Замикание правой двери |
| 11 | 20 A | Заднее правое стекло |
| 12 | 15 A | Розетка для аксессуаров (консоль) |
| 13 | 20 A | Стекло переднего пассажира |
| 14 | — | Не используется |
| 15 | 20 A | Премиум УНЧ (при наличии) |
| 16 | 15 A | Розетка для аксессуаров (багажник) |
| 17 | — | Не используется |
| 18 | 10 A | Поддержка поясницы |
| 19 | 15 A | Подогрев сидений (при наличии) |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | — | Не используется |
Моторный отсек
Назначение предохранителей в моторном отсеке (2012)
| № | А | Защищаемые цепи |
|---|---|---|
| 1-1 | 120 A | Аккумулятор |
| 1-2 | 40 A | Блок предохранителей на стороне пассажира |
| 2-1 | — | Не используется |
| 2-2 | 40 A | ABS/VSA |
| 2-3 | 30 A | Мотор ABS/VSA |
| 2-4 | 40 A | Блок предохранителей на стороне пассажира |
| 2-5 | — | Не используется |
| 2-6 | — | Не используется |
| 3-1 | 30 A | Мотор вспомогательного вентилятора |
| 3-2 | 30 A | Мотор стеклоочистителя |
| 3-3 | 30 A | Мотор главного вентилятора |
| 3-4 | 30 A | Основное освещение на стороне водителя |
| 3-5 | 60 A | Блок предохранителей на стороне водителя |
| 3-6 | 30 A | Основное освещение на стороне пассажира |
| 3-7 | — | Не используется |
| 3-8 | 50 A | IG Main |
| 4 | 7.5 A | Реле вентилятора |
| 5 | 40 A | Задний дефростер |
| 6 | — | Не используется |
| 7 | 15 A | Аварийная сигнализация |
| 8 | 20 A | Гудок, стоп-сигналы |
| 9 | — | Не используется |
| 10 | (15 A) | Прицеп (Используйте это место для освещения прицепа, если оно установлено.) |
| 11 | 15 A | Катушка зажигания |
| 12 | 15 A | FI Sub |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10 A | Резервное копирование |
| 16 | 7.5 A | Внутреннее освещение |
| 17 | 15 A | FI Main |
| 18 | 15 A | DBW |
| 19 | 7.5 A | Резервное копирование, FI ECU |
| 20 | 40 A | Мотор вентилятора отопителя |
| 21 | 7.5 A | Сцепление MG |
2013, 2014, 2015
Назначение предохранителей в салоне (сторона водителя) (2013, 2014, 2015)
| № | Защищаемая цепь | А |
|---|---|---|
| 1 | — | — |
| 2 | Память сиденья (опционально) | 7.5 A |
| 3 | Омыватель | 15 A |
| 4 | Стеклоочиститель | 10 A |
| 5 | ODS | 7.5 A |
| 6 | ABS/VSA | 7.5 A |
| 7 | — | — |
| 8 | — | — |
| 9 | Топливный насос | 20 A |
| 10 | VB SOL 2 | 10 A |
| 11 | Приборы | 7.5 A |
| 12 | ACG | 15 A |
| 13 | SRS | 10 A |
| 14 | — | — |
| 15 | Дневные ходовые огни | 7.5 A |
| 16 | Кондиционер | 7.5 A |
| 17 | Аксессуары, ключ, замок | 7.5 A |
| 18 | Аксессуары | 7.5 A |
| 19 | Электропривод левого сиденья (продольная регулировка) | 20 A |
| 20 | Люк в крыше | 20 A |
| 21 | Электропривод левого сиденья (наклон спинки) | 20 A |
| 22 | Заднее левое стекло | 20 A |
| 23 | Передняя розетка для аксессуаров | 15 A |
| 24 | Переднее левое стекло | 20 A |
| 25 | Замикание левой двери | 15 A |
| 26 | Передний левый противотуманный фонарь | 10 A |
| 27 | Левые габаритные огни (внешние) | 10 A |
| 28 | Левый дальний свет | 10 A |
| 29 | TPMS | 7.5 A |
| 30 | Левый ближний свет | 15 A |
| 31 | — | — |
| Дополнительный блок предохранителей: | ||
| 32 | ST MG DIODE (4-цил. двигатель) (опционально) / Стоп (6-цил. двигатель) (опционально) | 7.5 A |
| 33 | STRLD (опционально) | 7.5 A |
Назначение предохранителей в салоне (сторона пассажира) (2013, 2014, 2015)
| № | Защищаемая цепь | А |
|---|---|---|
| 1 | Правый дальний свет | 10 A |
| 2 | Правые габаритные огни (внешние) | 10 A |
| 3 | Передний правый противотуманный фонарь | 10 A |
| 4 | Правый ближний свет | 15 A |
| 5 | — | — |
| 6 | Внутреннее освещение | 7.5 A |
| 7 | — | — |
| 8 | Электропривод правого сиденья (наклон спинки) | 20 A |
| 9 | Электропривод правого сиденья (продольная регулировка) | 20 A |
| 10 | Замикание правой двери | 10 A |
| 11 | Заднее правое стекло | 20 A |
| 12 | SMART (опционально) | 10 A |
| 13 | Переднее правое стекло | 20 A |
| 14 | — | — |
| 15 | Аудиоусилитель | 20 A |
| 16 | Розетка для аксессуаров (багажный отсек) | 15 A |
| 17 | — | — |
| 18 | Электропривод поясничной поддержки (опционально) | 7.5 A |
| 19 | Подогрев сидений (опционально) | 15 A |
| 20 | — | — |
| 21 | — | — |
| 22 | — | — |
Назначение предохранителей в моторном отсеке (2013, 2014, 2015)
| № | Защищаемая цепь | А |
|---|---|---|
| 1 | Аккумулятор | 120 A (6-цил. двигатель) |
| 1 | Аккумулятор | 100 A (4-цил. двигатель) |
| 1 | Блок предохранителей пассажира | 40 A |
| 2 | ESP MTR | 70 A |
| 2 | VSA SFR | 40 A |
| 2 | Мотор VSA | 30 A |
| 2 | AS F/B OP | 40 A |
| 2 | Омыватель фар (опционально) | 30 A |
| 2 | — | — |
| 3 | IG Main | 50 A |
| 3 | — | — |
| 3 | Основное освещение на стороне пассажира | 30 A |
| 3 | DR F/B STD | 60 A |
| 3 | Основное освещение на стороне водителя | 30 A |
| 3 | Главный вентилятор | 30 A |
| 3 | Мотор стеклоочистителя | 30 A |
| 3 | Вспомогательный вентилятор | 30 A |
| 4 | Реле вентилятора | 7.5 A |
| 5 | Задний дефростер | 40 A |
| 6 | Мотор вспомогательного вентилятора (4-цил. двигатель) | 20 A |
| 7 | Аварийная сигнализация | 15 A |
| 8 | Гудок, STOP | 20 A |
| 9 | — | — |
| 10 | Прицеп | 15 A |
| 11 | Катушка зажигания | 15 A |
| 12 | FI Sub | 15 A |
| 13 | IGI Main 1 (6-цил. двигатель) | 30 A |
| 14 | IGI Main 2 (6-цил. двигатель) | 30 A |
| 15 | Резервное копирование | 10 A |
| 16 | Внутреннее освещение | 7.5 A |
| 17 | FI Main | 15 A |
| 18 | DBW | 15 A |
| 19 | ACM (6-цил. двигатель) | 20 A |
| 20 | Мотор вентилятора отопителя | 40 A |
| 21 | Сцепление MG | 7.5 A |
