В этой статье мы рассмотрим Honda Fit первого поколения (GD) после рестайлинга, выпускавшийся с 2007 по 2008 год. Здесь вы найдете схемы блоков предохранителей Honda Fit 2007 и 2008, узнаете о расположении панелей предохранителей внутри автомобиля и о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Honda Fit 2007-2008
Салон

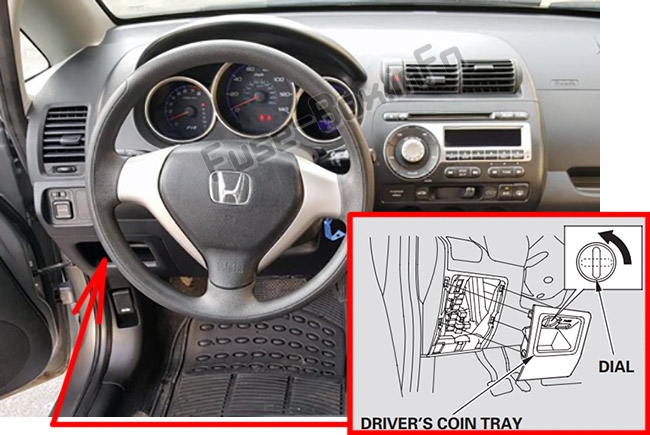

Блок предохранителей в салоне расположен за лотком для монет водителя.
Чтобы получить доступ к нему, снимите лоток, повернув регулятор против часовой стрелки, а затем потянув на себя. Для установки лотка для монет выровняйте выступы на дне, поднимите лоток вверх, чтобы зацепить боковые клипсы, затем поверните регулятор по часовой стрелке.
Двигательный отсек
Основной блок предохранителей под капотом расположен в моторном отсеке на стороне водителя.
Вторичный блок предохранителей находится на положительном клемме аккумулятора.
Салон
Назначение предохранителей в салоне
| № | Ампер | Защищаемые цепи |
|---|---|---|
| 1 | 10 A | Задний ход |
| 2 | — | Не используется |
| 3 | 10 A | METER |
| 4 | 10 A | Поворотники |
| 5 | — | Не используется |
| 6 | 30 A | Передние стеклоочистители |
| 7 | 10 A | SRS |
| 8 | (7.5 A) | Дневные ходовые огни (канадские модели) |
| 9 | 20 A | Задний дефростер |
| 10 | 7.5 A | HAC |
| 11 | 15 A | Топливный насос |
| 12 | 10 A | Задний стеклоочиститель |
| 13 | 10 A | SRS |
| 14 | 15 A | IGP |
| 15 | 20 A | Левый задний стеклоподъемник |
| 16 | 20 A | Правый задний стеклоподъемник |
| 17 | 20 A | Правый передний стеклоподъемник |
| 18 | (7.5 A) | TPMS (при наличии) |
| 18 | (10 A) | Дневные ходовые огни (канадские модели) |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | (20 A) | Противотуманные фары (при наличии) |
| 22 | 10 A | Габаритные огни |
| 23 | 10 A | LAF |
| 24 | — | Не используется |
| 25 | 7.5 A | ABS |
| 26 | 7.5 A | Радио |
| 27 | 15 A | Гнездо ACC |
| 28 | (20 A) | Центральный замок (при наличии) |
| 29 | 20 A | Стеклоподъемник водителя |
| 30 | — | Не используется |
| 31 | 7.5 A | LAF |
| 32 | 15 A | DBW |
| 33 | 15 A | Катушка зажигания |
Двигательный отсек
Назначение предохранителей в двигательном отсеке
| № | Ампер | Защищаемые цепи |
|---|---|---|
| 1 | 80 A | Аккумулятор |
| 2 | 60 A | EPS |
| 3 | 50 A | Зажигание |
| 4 | 30 A | ABS |
| 5 | 40 A | Реле вентилятора |
| 6 | 40 A | Стеклоподъемники |
| 7 | (30 A) | (Опция HAC) |
| 8 | 10 A | Задний ход |
| 9 | 30 A | Габаритные огни |
| 10 | 30 A | Вентилятор охлаждения |
| 11 | 30 A | Вентилятор конденсера, MG Clutch (при наличии) |
| 12 | 20 A | Правая фара |
| 13 | 20 A | Левая фара |
| 14 | 10 A | Аварийная сигнализация |
| 15 | 30 A | ABS F/S |
| 16 | 15 A | Гудок, Стоп |
| Вторичный блок предохранителей (на аккумуляторе) | ||
| 80 A | Аккумулятор |
