В этой статье мы рассмотрим Honda Fit третьего поколения (GK), доступную с 2015 года по настоящее время. Здесь вы найдёте схемы блоков предохранителей Honda Fit 2015, 2016, 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Honda Fit 2015-2019…

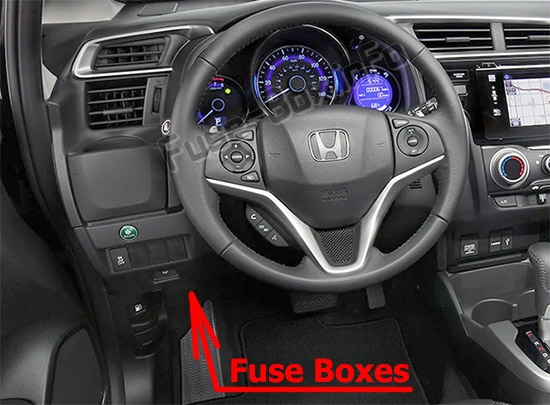

Салон автомобиля
Расположен под приборной панелью.
Блок предохранителей A:
Расположение предохранителей показано на этикетке под рулевой колонкой.
Блок предохранителей B:
Снимите крышку, вставив отвёртку с плоским жалом в боковой паз, как показано.
Моторный отсек
Блок предохранителей A:
Расположен рядом с резервуаром тормозной жидкости.
Нажмите на защёлки, чтобы открыть коробку. Расположение предохранителей показано на крышке блока предохранителей.
Блок предохранителей B:
Поднимите крышку на положительном клеммном посту, затем снимите её, потянув за защёлку, как показано
2015, 2016
Салон автомобиля (Блок предохранителей A)
Назначение предохранителей в салоне автомобиля (Блок предохранителей A) (2015-2019)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | Замок двери | (20 A) |
| 2 | — | — |
| 3 | Smart (опционально) | (10 A) |
| 4 | Разблокировка двери водителя | 15 A |
| 5 | Разблокировка двери пассажира | 15 A |
| 6 | Разблокировка двери водителя | (10 A) |
| 7 | Блокировка двери водителя | (10 A) |
| 8 | Электростеклоподъёмник водителя | 20 A |
| 9 | Электростеклоподъёмник пассажира | 20 A |
| 10 | Электростеклоподъёмник задний левый | 20 A |
| 11 | Электростеклоподъёмник задний правый | 20 A |
| 12 | Блокировка двери водителя | 15 A |
| 13 | Блокировка двери пассажира | 15 A |
| 14 | — | — |
| 15 | Правая фара дальний свет | 10 A |
| 16 | STS (опционально) | (7.5 A) |
| 17 | Розетка ACC (консоль) (опционально) | (20 A) |
| 18 | Солнцезащитный люк (опционально) | (20 A) |
| 19 | Подогрев передних сидений (опционально) | (20 A) |
| 20 | — | — |
| 21 | — | — |
| 22 | Омыватель | 15 A |
| 23 | Задний дворник | (10 A) |
| 24 | Кондиционер | 7.5 A |
| 25 | Дневные ходовые огни | 7.5 A |
| 26 | Блокировка стартера | 7.5 A |
| 27 | ABS/VSA | 7.5 A |
| 28 | SRS | 10 A |
| 29 | Левая фара дальний свет | 10 A |
| 30 | ACG | 10 A |
| 31 | Электростеклоподъёмники | 10 A |
| 32 | Топливный насос | 15 A |
| 33 | SRS | 7.5 A |
| 34 | Приборная панель | 7.5 A |
| 35 | Mission SOL | 7.5 A |
| 36 | Передняя розетка ACC | 20 A |
| 37 | ACC | 7.5 A |
| 38 | ACC Key Lock | 7.5 A |
| 39 | Опция | (10 A) |
| 40 | Задний дворник | 10 A |
| 41 | — | — |
| 42 | — | — |
Салон автомобиля (Блок предохранителей B)
Назначение предохранителей в салоне автомобиля (Блок предохранителей B) (2015, 2016)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | EPS | 70 A |
| 1 | IG Main 30 A (с системой смарт-энтри), 50 A (без системы смарт-энтри) |
30 A / 50 A |
| 1 | Fuse Box Main 2 | 50 A |
| 1 | ABS/VSA Motor | 40 A |
| 1 | Fuse Box Main 1 | 30 A |
| 1 | Fuse Box Main 3 | 40 A |
| 2 | — | — |
| 2 | — | — |
| 2 | — | — |
| 2 | — | — |
| 2 | — | — |
| 2 | — | — |
| 2 | — | — |
| 3 | Обогреватель | 30 A |
| 4 | IG Main 2 (с системой смарт-энтри) Не используется (без системы смарт-энтри) |
30 A — |
| 5 | ABS/VSA FSR | 30 A |
| 6 | Антиобледенитель | (10 A) |
| 7 | — | — |
| 8 | — | |
| 9 | Габаритные огни | 10 A |
| 10 | Розетка ACC (консоль) (опционально) | (20 A) |
| 11 | Задний дефростер | 30 A |
| 12 | Не используется (с системой смарт-энтри) ACC Key Lock (без системы смарт-энтри) |
— (7.5 A) |
| 13 | Подогрев боковых зеркал (опционально) | (10 A) |
| 14 | Переключатель вентилятора кондиционера | (7.5 A) |
| 15 | Не используется (с системой смарт-энтри) Дворники (без системы смарт-энтри) |
— 30 A |
Моторный отсек (Блок предохранителей A)
Назначение предохранителей в моторном отсеке (Блок предохранителей A) (2015, 2016)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | Основной ближний свет фар | 20 A |
| 2 | CDC (опционально) | (30 A) |
| 3 | Аварийная сигнализация | 10 A |
| 4 | DBW | 15 A |
| 5 | Дворники | (30 A) |
| 6 | Стоп-сигналы | 10 A |
| 7 | IGP | 15 A |
| 8 | Катушка зажигания | 15 A |
| 9 | ECP (опционально) | (10 A) |
| 10 | INJ | (20 A) |
| 11 | — | — |
| 12 | Основной вентилятор | 30 A |
| 13 | Выключатель стартера | (30 A) |
| 14 | Сцепление МГ | 7.5 A |
| 15 | Датчик аккумулятора | (7.5 A) |
| 16 | — | — |
| 17 | Дневные ходовые огни | (7.5 A) |
| 18 | Гудок | 10 A |
| 19 | Противотуманные фары (опционально) | (15 A) |
| 21 | Основной резервный | 15 A |
| 22 | Салонные огни | 7.5 A |
| 23 | Вспомогательный вентилятор | (30 A) |
| 24 | — | — |
| 25 | Автозапуск смарт-энтри (опционально) | (7.5 A) |
| 26 | ST MG | (7.5 A) |
| 27 | — | — |
| 28 | — | — |
| 29 | Резервный | (10 A) |
| 30 | IGPLAF | (10 A) |
| 31 | IGPS | (7.5 A) |
| 32 | Правая фара ближний свет | 10 A |
| 33 | Левая фара ближний свет | 10 A |
Моторный отсек (Блок предохранителей B)
Назначение предохранителей в моторном отсеке (Блок предохранителей B) (2015-2019)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| a | Основной аккумулятора | 100 A |
| b | RB Main 1 | 70 A |
| c | RB Main 2 | 80 A |
| d | CAP Main | 70 A |
2017, 2018, 2019
Салон автомобиля (Блок предохранителей A)
Назначение предохранителей в салоне автомобиля (Блок предохранителей A) (2015-2019)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | Замок двери | (20 A) |
| 2 | — | — |
| 3 | Smart (опционально) | (10 A) |
| 4 | Разблокировка двери водителя | 15 A |
| 5 | Разблокировка двери пассажира | 15 A |
| 6 | Разблокировка двери водителя | (10 A) |
| 7 | Блокировка двери водителя | (10 A) |
| 8 | Электростеклоподъёмник водителя | 20 A |
| 9 | Электростеклоподъёмник пассажира | 20 A |
| 10 | Электростеклоподъёмник задний левый | 20 A |
| 11 | Электростеклоподъёмник задний правый | 20 A |
| 12 | Блокировка двери водителя | 15 A |
| 13 | Блокировка двери пассажира | 15 A |
| 14 | — | — |
| 15 | Правая фара дальний свет | 10 A |
| 16 | STS (опционально) | (7.5 A) |
| 17 | Розетка ACC (консоль) (опционально) | (20 A) |
| 18 | Солнцезащитный люк (опционально) | (20 A) |
| 19 | Подогрев передних сидений (опционально) | (20 A) |
| 20 | — | — |
| 21 | — | — |
| 22 | Омыватель | 15 A |
| 23 | Задний дворник | (10 A) |
| 24 | Кондиционер | 7.5 A |
| 25 | Дневные ходовые огни | 7.5 A |
| 26 | Блокировка стартера | 7.5 A |
| 27 | ABS/VSA | 7.5 A |
| 28 | SRS | 10 A |
| 29 | Левая фара дальний свет | 10 A |
| 30 | ACG | 10 A |
| 31 | Электростеклоподъёмники | 10 A |
| 32 | Топливный насос | 15 A |
| 33 | SRS | 7.5 A |
| 34 | Приборная панель | 7.5 A |
| 35 | Mission SOL | 7.5 A |
| 36 | Передняя розетка ACC | 20 A |
| 37 | ACC | 7.5 A |
| 38 | ACC Key Lock | 7.5 A |
| 39 | Опция | (10 A) |
| 40 | Задний дворник | 10 A |
| 41 | — | — |
| 42 | — | — |
Салон автомобиля (Блок предохранителей B)
Назначение предохранителей в салоне автомобиля (Блок предохранителей B) (2017, 2018, 2019)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | EPS | 70 A |
| 1 | IG Main (30 A (с системой смарт-энтри), 50 A (без системы смарт-энтри)) |
30 A / 50 A |
| 1 | Fuse Box Main 2 | 50 A |
| 1 | ABS/VSA Motor | 40 A |
| 1 | Fuse Box Main 1 | 30 A |
| 1 | Fuse Box Main 3 | 40 A |
| 2 | — | — |
| 2 | — | — |
| 2 | — | — |
| 2 | — | — |
| 2 | — | — |
| 2 | — | — |
| 3 | Обогреватель | 30 A |
| 4 | IG Main 2 (с системой смарт-энтри) Не используется (без системы смарт-энтри) |
30 A — |
| 5 | ABS/VSA FSR | 30 A |
| 6 | FCW (опционально) / LDW (опционально) | (15 A) |
| 7 | — | — |
| 8 | Передняя камера датчика (опционально) | (7.5 A) |
| 9 | Габаритные огни | 10 A |
| 10 | Розетка ACC (консоль) (опционально) | (20 A) |
| 11 | Задний дефростер | 30 A |
| 12 | Не используется (с системой смарт-энтри) ACC Key Lock (без системы смарт-энтри) |
— (7.5 A) |
| 13 | Подогрев боковых зеркал (опционально) | (10 A) |
| 14 | Переключатель вентилятора кондиционера | (7.5 A) |
| 15 | Не используется (с системой смарт-энтри) Дворники (без системы смарт-энтри) |
— 30 A |
Моторный отсек (Блок предохранителей A)
Назначение предохранителей в моторном отсеке (Блок предохранителей A) (2017, 2018, 2019)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | Основной ближний свет фар | 20 A |
| 2 | CDC (опционально) | (30 A) |
| 3 | Аварийная сигнализация | 10 A |
| 4 | DBW | 15 A |
| 5 | Дворники | (30 A) |
| 6 | Стоп-сигналы | 10 A |
| 7 | IGP | 15 A |
| 8 | Катушка зажигания | 15 A |
| 9 | EOP (опционально) | (10 A) |
| 10 | INJ | (20 A) |
| 11 | — | — |
| 12 | Основной вентилятор | 30 A |
| 13 | Выключатель стартера | (30 A) |
| 14 | Сцепление МГ | (7.5 A) |
| 15 | Датчик аккумулятора | (7.5 A) |
| 16 | — | — |
| 17 | Дневные ходовые огни | (7.5 A) |
| 18 | Гудок | 10 A |
| 19 | Противотуманные фары (опционально) | (15 A) |
| 20 | UB ECU (опционально) | (7.5 A) |
| 21 | Основной резервный | 15 A |
| 22 | Салонные огни | 7.5 A |
| 23 | Вспомогательный вентилятор | (30 A) |
| 24 | — | — |
| 25 | Автозапуск смарт-энтри (с системой смарт-энтри) | (7.5 A) |
| 26 | ST MG (без системы смарт-энтри) | (7.5 A) |
| 27 | — | — |
| 28 | — | — |
| 29 | Резервный | (10 A) |
| 30 | IGP LAF | (10 A) |
| 31 | IGPS | (7.5 A) |
| 32 | Правая фара ближний свет | 10 A |
| 33 | Левая фара ближний свет | 10 A |
Моторный отсек (Блок предохранителей B)
Назначение предохранителей в моторном отсеке (Блок предохранителей B) (2015-2019)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| a | Основной аккумулятора | 100 A |
| b | RB Main 1 | 70 A |
| c | RB Main 2 | 80 A |
| d | CAP Main | 70 A |
