Компактный минивэн Honda FR-V (Edix) производился с 2004 по 2009 год. В этой статье вы найдете схемы блоков предохранителей для Honda FR-V 2005, 2006, 2007, 2008 и 2009, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Honda FR-V
Расположение блока предохранителей

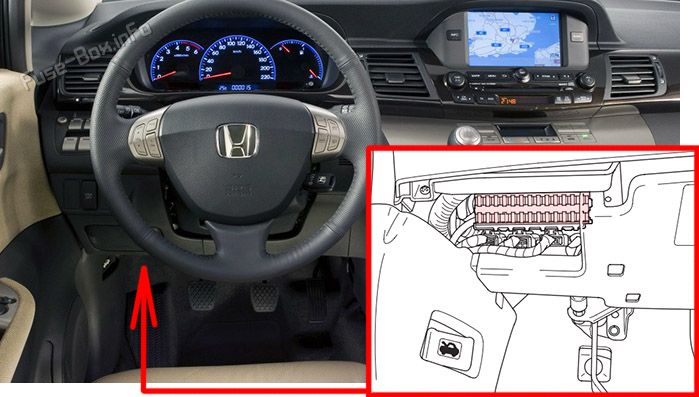

Блок предохранителей в салоне находится под приборной панелью со стороны водителя.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Защищаемые цепи |
|---|---|
| 1 | Бензин: Катушка зажигания Дизель: Задний фонарь |
| 2 | SRS |
| 3 | ABS |
| 4 | Не используется |
| 5 | Передние стеклоочистители |
| 6 | Бензин: Задний фонарь |
| 7 | Бензин: Топливный насос Дизель: PGM-FI (ECM) |
| 8 | ACG (IG) |
| 9 | Приборная панель |
| 10 | Подогрев сиденья |
| 11 | Задний противотуманный фонарь |
| 12 | IGP |
| 13 | Не используется |
| 14 | Задний стеклоочиститель |
| 15 | SRS |
| 16 | Зеркала |
| 17 | Освещение |
| 18 | IG HAC |
| 19 | Электростеклоподъемник пассажира |
| 20 | Левый задний электростеклоподъемник |
| 21 | Правый задний электростеклоподъемник |
| 22 | Центральный замок |
| 23 | Электростеклоподъемник водителя |
| 24 | Аудиосистема |
| 25 | Бензин: DBW Дизель: Подогрев зеркал |
| 26 | Габаритные огни |
| 27 | Прикуриватель в режиме ACC |
| 28 | ACC |
Расположение блока предохранителей
Блок предохранителей под капотом расположен с левой или правой стороны моторного отсека. Чтобы открыть его, нажмите на фиксаторы, как показано.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Защищаемые цепи |
|---|---|
| 1-1 | Аккумулятор |
| 1-2 | Бензин: Не используется Дизель: Свечки накала |
| 2-1 | Замок зажигания |
| 2-2 | Опция |
| 3-1 | ABS P |
| 3-2 | VSA P |
| 4-1 | ABS V |
| 4-2 | VSA V |
| 5 | Бензин: Омыватель фар Дизель: PTC HTR1 |
| 6 | Дизель: PTC HTR2 |
| 7 | Дизель: PTC HTR3 |
| 8 | Задний дефростер |
| 9 | Вентилятор радиатора |
| 10 | Вентилятор конденсера |
| 11 | Мотор вентилятора отопителя |
| 12 | Дизель: Топливный подогреватель |
| 13 | Бензин: Катушка зажигания Дизель: Омыватель фар |
| 14 | Гудок, стоп-сигналы |
| 15 | Бензин: LAF датчик Дизель: Люк в крыше |
| 16 | Аварийная сигнализация |
| 17 | Дневные ходовые огни (DRL) |
| 18 | Дизель: Монитор топливного подогревателя |
| 19 | Бензин: Датчик уровня масла Дизель: Топливный подогреватель |
| 20 | Педаль тормоза |
| 21 | Левый блок-фара |
| 22 | Правый блок-фара |
| 23 | Задние габаритные огни |
| 24 | Салонное освещение |
| 25 | Дизель: PGM-FI (ECM) Основной |
| 26 | Суперзамок |
| 27 | Бензин: Люк в крыше Дизель: Клапан регулировки всасывания |
| 28 | Бензин: Передний дефростер Дизель: PGM-FI (ECM) Вспомогательный |
| 29 | Муфта компрессора кондиционера |
| 30 | Передние противотуманные фары |
| 31 | FR Стеклоочиститель AS |
