В этой статье мы рассмотрим Honda HR-V первого поколения (GH), которая производилась с 1999 по 2006 год. Здесь вы найдете схемы блоков предохранителей для Honda HR-V 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Honda HR-V (1999-2006)

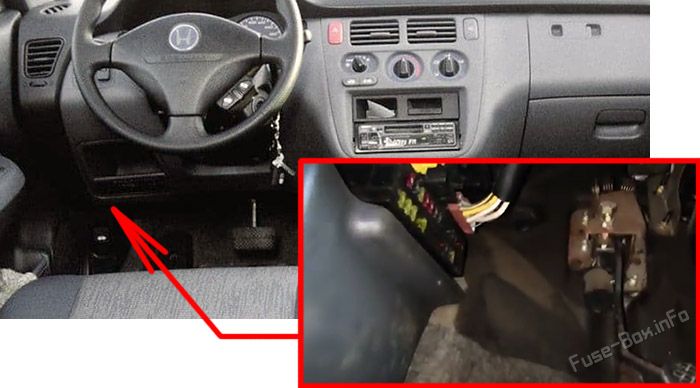

Расположение блока предохранителей
Предохранители расположены под приборной панелью на стороне водителя.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | А | Защищаемые компоненты или цепи |
|---|---|---|
| 1 | 10A | Блок SRS (VA) |
| 2 | 15A | Блок SRS (VA) Реле инерционного выключателя (модели KG и KE), основной реле PGM-FI (кроме моделей KG и KE) |
| 3 | 20A | Мотор стеклоочистителя лобового стекла, мотор стеклоомывателя лобового стекла |
| 4 | 10A | Переключатель регулировки фар (модели KG и KE), блок регулировки фар (модели KG и KE), блок управления прерывистым стеклоочистителем заднего стекла (модели KG и KE), мотор стеклоомывателя заднего стекла, мотор стеклоочистителя заднего стекла, главный переключатель электростеклоподъемников, реле электростеклоподъемников |
| 5 | 10A | Интегрированный блок управления, реле указателей поворота/аварийной сигнализации, стоп-сигналы |
| 6 | 7.5A | Сборка приборов, Часы, блок сигнала превышения скорости (модель KY), блок сигнала непристегнутого ремня безопасности (модели KY и KQ), блок управления бесключевым замком дверей, вторичный HO2S (модели KG, KE, KN и KQ), блок ELD (CVT), альтернатор, VSS, первичный HO2S (модели KG, KE и KU), PCM, соленоид управления EVAP-продувкой (модели KG, KY, KE и KU) |
| 7 | 15A | Распределитель |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | 15A | Электростеклоподъемник заднего стекла |
| 11 | 7.5A | Реле вентилятора отопителя, реле вентилятора радиатора, реле вентилятора конденсера, переключатель А/С, реле муфты компрессора А/С, мотор управления рециркуляцией, термостат А/С, сборка модулятора ABS, привод зеркал, обогрев зеркал (модель KG), привод складывания зеркал (с системой бесключевого доступа), основное реле обогрева сидений (модель KG) |
| 12 | — | Не используется |
| 13 | 7.5A | ECM/PCM, основной реле PGM-FI |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 15A | Аудиосистема, прикуриватель |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 7.5A | Часы, блок сигнала непристегнутого ремня безопасности (модели KY и KQ), интегрированный блок управления, потолочные лампы, индикатор иммобилайзера (модели KG, KE, KQ и KU), лампа багажного отделения, ECM/PCM |
| 24 | 15A | Аудиосистема |
| 25 | 15A | Блок управления бесключевым / электрозамком дверей |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| S | Запасные предохранители | |
| R1 | Реле электростеклоподъемников | |
| R2 | Реле габаритных огней | |
| R3 | Основное реле обогрева сидений (модель KG) Реле блокировки селектора (модели KQ и KU с CVT) |
|
| R4 | Реле указателей поворота/аварийной сигнализации |
Расположение блока предохранителей
Блок предохранителей расположен рядом с аккумулятором.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | А | Защищаемые компоненты или цепи |
|---|---|---|
| 41 | 80A | Аккумулятор, распределение питания |
| 42 | 50A | Замок зажигания (BAT) |
| 43 | 20A | Правая фара, Индикатор дальнего света |
| 44 | 7.5A | Блок управления задним противотуманным фонарем (модели KG, KE) |
| 45 | 20A | Левая фара |
| 46 | 7.5A / 10A | Реле габаритных огней, часы, подсветка переключателей, габаритные огни, огни номерного знака, интегрированный блок управления, подсветка приборов, подсветка аудиосистемы, подсветка держателя для напитков, передние парковочные огни, контроллер яркости подсветки приборов (модель KQ), опциональный разъем C |
| 47 | 10A / 15A | Стоп-сигналы, соленоид блокировки ключа (модели KQ, KU), сборка модулятора ABS ECM/PCM |
| 48 | 20A | Сборка модулятора ABS |
| 49 | 10A / 15A | Поворотные огни/аварийная сигнализация, кнопка аварийной сигнализации (модели KG и KE) |
| 50 | 40A | Сборка модулятора ABS |
| 51 | 20A | Реле электростеклоподъемников, мотор окна пассажира |
| 52 | 20A | Главный переключатель электростеклоподъемников, мотор окна водителя |
| 53 | — | Не используется |
| 54 | 30A | Предохранители № 23, 24 и 25 (в блоке предохранителей/реле под приборной панелью), опциональный разъем B |
| 55 | 20A | Обогрев сидений (модель KG) |
| 56 | 40A | Вентилятор отопителя |
| 57 | 20A | Вентилятор радиатора |
| 58 | 20A | Вентилятор конденсера Муфта компрессора А/С |
| 59 | 15A | Основной реле PGM-FI, диагностический разъем |
| S | Запасные предохранители | |
| R1 | Реле фар 1 | |
| R2 | Реле фар 2 | |
| R3 | Реле клаксона | |
| R4 | Реле вентилятора отопителя | |
| R5 | Реле вентилятора конденсера | |
| R6 | Реле вентилятора радиатора | |
| R7 | Реле муфты компрессора А/С |
