В этой статье мы рассмотрим Honda Pilot второго поколения, выпускавшийся с 2009 по 2015 год. Здесь вы найдете схемы блоков предохранителей для Honda Pilot 2009, 2010, 2011, 2012, 2013, 2014 и 2015, информацию о расположении панелей предохранителей в автомобиле и назначение каждого предохранителя (расположение предохранителей).
Схема предохранителей Honda Pilot 2009-2015
Предохранители автомобиля расположены в четырех блоках предохранителей.
Расположение предохранителей показано на крышке блока предохранителей.
Расположение предохранителей показано на крышке блока предохранителей.
Салон

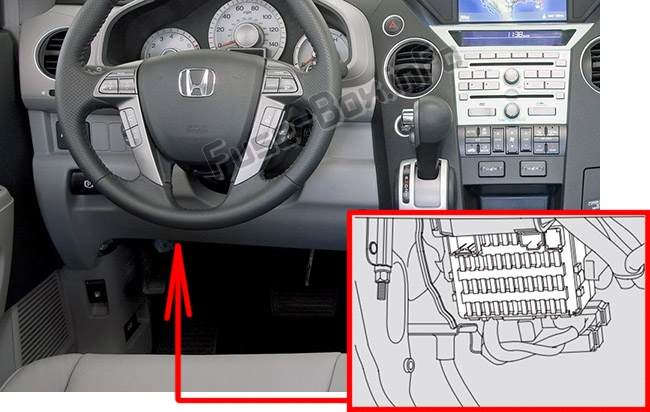

Блок предохранителей в салоне находится под приборной панелью на стороне водителя.
Задний блок предохранителей расположен на левой стороне грузового отсека.
Моторный отсек
Основной подкапотный блок предохранителей расположен на стороне пассажира, возле резервуара омывателя лобового стекла.
Вторичный блок предохранителей расположен возле аккумуляторной батареи.
2009, 2010, 2011
Салон
Назначение предохранителей в салоне (2009, 2010, 2011)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 7.5 A | VTM-4 |
| 2 | 15 A | Топливный насос |
| 3 | 10 A | ACG |
| 4 | 7.5 A | VSA |
| 5 | 15 A | Подогрев сиденья |
| 6 | — | Не используется |
| 7 | 10 A | Автоматический свет |
| 8 | 7.5 A | Автоматический свет |
| 9 | 7.5 A | ODS |
| 10 | 7.5 A | Приборная панель |
| 11 | 10 A | SRS |
| 12 | 10 A | Правая дневная ходовая фара |
| 13 | 10 A | Левая дневная ходовая фара |
| 14 | 7.5 A | Малые огни (салон) |
| 15 | 15 A | Малые огни (кузов) |
| 16 | 15 A | Правая фара ближний свет |
| 17 | 15 A | Левая фара ближний свет |
| 18 | 20 A | Основной блок дневных ходовых огней |
| 19 | 15 A | Основной блок малых огней |
| 20 | — | Не используется |
| 20 | 7.5 A | TPMS |
| 21 | 20 A | Основной блок фар ближний свет |
| 22 | 7.5 A | VBSOL2 |
| 23 | 7.5 A | STRLD |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 20 A | Электростеклоподъемник водителя |
| 27 | 20 A | HAG OP |
| 28 | 20 A | Люк в крыше |
| 29 | 20 A | Центральный замок |
| 30 | 20 A | Электростеклоподъемник переднего пассажира |
| 31 | 30 A | Аудиоусилитель (на автомобилях с задней развлекательной системой) |
| 32 | 20 A | Электростеклоподъемник заднего пассажира справа |
| 33 | 20 A | Электростеклоподъемник заднего пассажира слева |
| 34 | — | Не используется |
| 35 | 10 A | ACC |
| 36 | 10 A | HAC |
| 37 | 7.5 A | Дневной свет |
| 38 | 30 A | Стеклоочистители |
Задний блок предохранителей
Назначение предохранителей в заднем блоке (2009, 2010, 2011)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 20 A | Малый свет |
| 2 | 7.5 A | Стоп-сигналы |
| 3 | 7.5 A | Задние фонари |
| 4 | 7.5 A | Поворотники, Аварийная сигнализация |
Моторный отсек, основной блок предохранителей
Назначение предохранителей в моторном отсеке, основной блок (2009, 2010, 2011)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 120 A | Главный предохранитель |
| 1 | — | Не используется |
| 2 | 80 A | OP Main |
| 2 | 50 A | IG Main |
| 3 | — | Не используется |
| 3 | — | Не используется |
| 4 | 50 A | Основной блок фар |
| 4 | 40 A | Основной блок электростеклоподъемников |
| 5 | — | Не используется |
| 6 | 30 A | Вентилятор конденсера |
| 7 | 30 A | Охлаждающий вентилятор |
| 8 | 30 A | Задний дефростер |
| 9 | 40 A | Вентилятор отопителя |
| 10 | 20 A | Передние противотуманные фары |
| 11 | 15 A | Sub |
| 12 | 10 A | ACM |
| 13 | 20 A | Регулировка спинки переднего пассажирского сиденья |
| 14 | 20 A | Передвижение переднего пассажирского сиденья |
| 15 | 7.5 A | Уровень масла |
| 16 | 20 A | Основной блок фар дальний свет |
| 17 | 20 A | Радио |
| 18 | 15 A | Катушка зажигания |
| 19 | 15 A | Main |
| 20 | 7.5 A | Сцепление компрессора |
| 21 | 15 A | DBW |
| 22 | 10 A | Салонное освещение |
| 23 | 10 A | Задний ход |
Моторный отсек, вторичный блок предохранителей
Назначение предохранителей в моторном отсеке, вторичный блок (2009, 2010, 2011)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 40 A | Электропривод задней двери |
| 2 | 20 A | VTM-4 |
| 3 | 30 A | Основной прицеп |
| 4 | 40 A | VSA FSR |
| 5 | 30 A | Задний вентилятор |
| 6 | 30 A | Мотор VSA |
| 7 | 15 A | Аварийная сигнализация |
| 8 | 20 A | Закрытие электропривода задней двери |
| 9 | 20 A | Регулировка спинки сиденья водителя |
| 10 | 20 A | Передвижение сиденья водителя |
| 11 | 20 A | Стоп-сигналы и Гудок |
| 12 | 15 A | Розетка задней консоли |
| 13 | 10 A | Задний стеклоочиститель |
| 14 | 20 A | Электротормоз прицепа |
| 15 | 20 A | Инвертор кондиционера |
| 16 | 15 A | Розетка центральной консоли |
| 17 | 20 A | Зарядка прицепа |
| 18 | 15 A | Передняя розетка |
| 19 | 15 A | Задняя розетка |
| 20 | 20 A | Электропривод стеклянной крышки багажника |
| 21 | 15 A | Задний подогрев сиденья |
| 22 | 30 A | Мотор омывателя фар |
2012, 2013, 2014, 2015
Салон
Назначение предохранителей в салоне (2012, 2013, 2014, 2015)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 7.5 A | VTM-4 |
| 2 | 20 A | Топливный насос |
| 3 | 10 A | ACG |
| 4 | 7.5 A | VSA |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 10 A | Автоматический свет |
| 8 | 7.5 A | Автоматический свет |
| 9 | 7.5 A | ODS |
| 10 | 7.5 A | Приборная панель |
| 11 | 10 A | SRS |
| 12 | 10 A | Правая дневная ходовая фара |
| 13 | 10 A | Левая дневная ходовая фара |
| 14 | 7.5 A | Малые огни (салон) |
| 15 | 10 A | Малые огни (кузов) |
| 16 | 15 A | Правая фара ближний свет |
| 17 | 15 A | Левая фара ближний свет |
| 18 | 20 A | Основной блок дневных ходовых огней |
| 19 | 15 A | Основной блок малых огней |
| 20 | — | Не используется |
| 20 | 7.5 A | TPMS |
| 21 | 20 A | Основной блок фар ближний свет |
| 22 | 7.5 A | VBSOL2 |
| 23 | 7.5 A | STRLD |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 20 A | Электростеклоподъемник водителя |
| 27 | 20 A | HACOP |
| 28 | 20 A | Люк в крыше |
| 29 | 20 A | Центральный замок |
| 30 | 20 A | Электростеклоподъемник переднего пассажира |
| 31 | 30 A | Аудиоусилитель (на автомобилях с задней развлекательной системой) |
| 32 | 20 A | Электростеклоподъемник заднего пассажира справа |
| 33 | 20 A | Электростеклоподъемник заднего пассажира слева |
| 34 | — | Не используется |
| 35 | 10 A | ACC |
| 36 | 10 A | HAC |
| 37 | 7.5 A | Дневной свет |
| 38 | 30 A | Стеклоочистители |
Задний блок предохранителей
Назначение предохранителей в заднем блоке (2012, 2013, 2014, 2015)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 20 A | Малый свет |
| 2 | 7.5 A | Стоп-сигналы |
| 3 | 7.5 A | Задние фонари |
| 4 | 7.5 A | Поворотники, Аварийная сигнализация |
Моторный отсек, основной блок предохранителей
Назначение предохранителей в моторном отсеке, основной блок (2012, 2013, 2014, 2015)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 120 A | Главный предохранитель |
| 1 | — | Не используется |
| 2 | 80 A | OP Main |
| 2 | 50 A | IG Main |
| 3 | 40 A | Вентилятор отопителя |
| 3 | 30 A | Инвертор кондиционера |
| 4 | 50 A | Основной блок фар |
| 4 | 40 A | Основной блок электростеклоподъемников |
| 5 | — | Не используется |
| 6 | 30 A | Вентилятор конденсера |
| 7 | 30 A | Охлаждающий вентилятор |
| 8 | 30 A | Задний дефростер |
| 9 | — | Не используется |
| 10 | 20 A | Передние противотуманные фары |
| 11 | 15 A | Sub |
| 12 | 10 A | ACM |
| 13 | 20 A | Регулировка спинки переднего пассажирского сиденья |
| 14 | 20 A | Передвижение переднего пассажирского сиденья |
| 15 | 7.5 A | Уровень масла |
| 16 | 7.5 A | FI ECU |
| 17 | 20 A | Радио |
| 18 | 15 A | Катушка зажигания |
| 19 | 15 A | Main |
| 20 | 7.5 A | Сцепление компрессора |
| 21 | 15 A | DBW |
| 22 | 7.5 A | Салонное освещение |
| 23 | 10 A | Задний ход |
Моторный отсек, вторичный блок предохранителей
Назначение предохранителей в моторном отсеке, вторичный блок (2012, 2013, 2014, 2015)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 40 A | Электропривод задней двери |
| 2 | 20 A | VTM-4 |
| 3 | 30 A | Основной прицеп |
| 4 | 40 A | VSA FSR |
| 5 | 30 A | Задний вентилятор |
| 6 | 30 A | Мотор VSA |
| 7 | 15 A | Аварийная сигнализация |
| 8 | 20 A | Закрытие электропривода задней двери |
| 9 | 20 A | Регулировка спинки сиденья водителя |
| 10 | 20 A | Передвижение сиденья водителя |
| 11 | 20 A | Стоп-сигналы и Гудок |
| 12 | 15 A | Розетка задней консоли |
| 13 | 10 A | Задний стеклоочиститель |
| 14 | 20 A | Электротормоз прицепа |
| 15 | 20 A | Передний подогрев сиденья |
| 16 | 15 A | Розетка центральной консоли |
| 17 | 20 A | Зарядка прицепа |
| 18 | 15 A | Передняя розетка |
| 19 | 15 A | Задняя розетка |
| 20 | 20 A | Электропривод стеклянной крышки багажника |
| 21 | 15 A | Задний подогрев сиденья |
| 22 | 30 A | Мотор омывателя фар |
