В этой статье мы рассматриваем Honda Ridgeline первого поколения, выпускавшийся с 2006 по 2014 год. Здесь вы найдете схемы блоков предохранителей Honda Ridgeline 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Honda Ridgeline 2006-2014
Салон

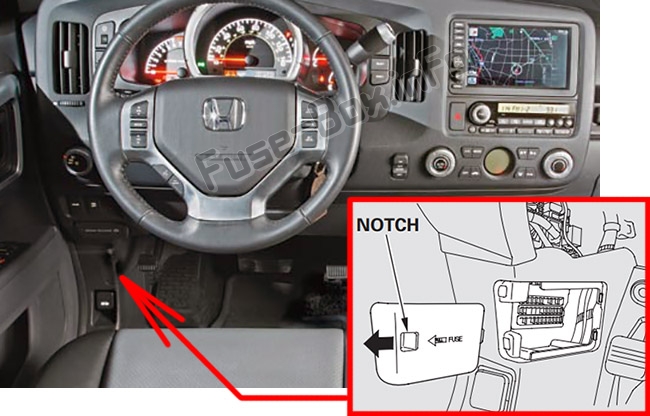

Блок предохранителей в салоне находится в нижней левой части со стороны водителя.
Чтобы снять крышку, вставьте палец в выемку на крышке и слегка потяните её наружу, затем потяните к себе и снимите с петель.
Двигательный отсек
Основной блок предохранителей под капотом находится со стороны пассажира.
Вторичный блок предохранителей расположен рядом с резервуаром тормозной жидкости.
2006, 2007, 2008
Салон
Назначение предохранителей в салоне (2006, 2007, 2008)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 7.5 A | Подсветка грузового отсека |
| 2 | 15 A | Катушка зажигания |
| 3 | (10 A) | Дневные ходовые огни (канадские модели) |
| 4 | 15 A | ЛАФ |
| 5 | 20 A | Радио |
| 6 | 10 A | Внутреннее освещение |
| 7 | 7.5 A | Задний ход |
| 8 | 20 A | Центральный замок |
| 9 | 10 A | Задняя розетка |
| 10 | 7.5 A | Система OPDS |
| 11 | 30 A | Зажигание, дворники |
| 12 | — | Не используется |
| 13 | (10 A) | Электрорегулировка поясничной поддержки сиденья водителя (при наличии) |
| 14 | (20 A) | Электрорегулировка продольного положения сиденья водителя (при наличии) |
| 15 | — | Не используется |
| 16 | (20 A) | Электрорегулировка наклона спинки сиденья водителя (при наличии) |
| 17 | — | Не используется |
| 18 | 15 A | Зажигание ACG |
| 19 | 15 A | Зажигание топливный насос |
| 20 | 7.5 A | Зажигание омыватель |
| 21 | 7.5 A | Зажигание приборная панель |
| 22 | 10 A | Зажигание SRS |
| 23 | 7.5 A | IGP |
| 24 | 20 A | Левое заднее стекло |
| 25 | 20 A | Правое заднее стекло |
| 26 | 20 A | Стекло пассажира |
| 27 | 20 A | Заднее стекло |
| 28 | 20 A | Стекло водителя |
| 29 | — | Не используется |
| 30 | 7.5 A | Зажигание HAC |
| 31 | 7.5 A | Зажигание VSA/ABS |
| 32 | 7.5 A | АКК |
| 33 | (7.5 A) | Опция HAC (при наличии) |
Двигательный отсек, основной блок предохранителей
Назначение предохранителей в двигательном отсеке, основной блок (2006, 2007, 2008)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 10 A | Левый ближний свет |
| 2 | — | Не используется |
| 3 | 10 A | Левый дальний свет |
| 4 | 15 A | Габаритные огни |
| 5 | 10 A | Правый дальний свет |
| 6 | 10 A | Правый ближний свет |
| 7 | 7.5 A | Задний ход |
| 8 | 15 A | FI ECU (PCM) |
| 9 | 15 A | DBW |
| 10 | — | Не используется |
| 11 | 15 A | Подогрев сидений (при наличии) |
| 12 | 7.5 A | Муфта компрессора кондиционера |
| 13 | 20 A | Гудок, стоп-сигналы |
| 14 | 20 A | Демистер |
| 15 | 40 A | Задний ход, АКК |
| 16 | 15 A | Аварийная сигнализация |
| 17 | 40 A | Опция 1 |
| 18 | — | Не используется |
| 19 | 30 A | Вентилятор охлаждения |
| 20 | 30 A | Вентилятор конденсора |
| 21 | 40 A | Вентилятор печки |
| 22 | 40 A | Сиденья |
| 22 | 120 A | Аккумулятор |
| 23 | 50 A | +B IGI Main |
| 23 | 50 A | Электростеклоподъемники |
| 24-28 | — | Запасные предохранители |
Двигательный отсек, вторичный блок предохранителей
Назначение предохранителей в двигательном отсеке, вторичный блок (2006, 2007, 2008)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | (7.5 A) | Задние фонари (при наличии) |
| 2 | 20 A | VSA FSR |
| 3 | 40 A | VSA MTR |
| 4 | 20 A | VTM4 |
| 5 | 15 A | Передние розетки |
| 6 | (20 A) | Электрический тормоз (при наличии) |
| 7 | (20 A) | Габаритные огни (при наличии) |
| 8 | (7.5 A) | Стоп-сигналы/поворотники (при наличии) |
| 9 | (20 A) | Зарядка (при наличии) |
| 10 | 7.5 A | TPMS |
| 11 | (20 A) | Люк (при наличии) |
2009, 2010, 2011, 2012, 2013, 2014
Салон
Верхняя область
Назначение предохранителей в салоне (2009-2014)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 7.5 A | Подсветка грузового отсека |
| 2 | 15 A | Катушка зажигания |
| 3 | 10 A | Дневные ходовые огни |
| 4 | 15 A | LAP |
| 5 | 20 A | Радио |
| 6 | 10 A | Внутреннее освещение |
| 7 | 7.5 A | Задний ход |
| 8 | 20 A | Центральный замок |
| 9 | 10 A | Задняя розетка |
| 10 | 7.5 A | OPDS |
| 11 | 30 A | Зажигание, дворники |
| 12 | — | Не используется |
| 13 | (10 A) | Электрорегулировка поясничной поддержки сиденья водителя (при наличии) |
| 14 | (20 A) | Электрорегулировка продольного положения сиденья водителя (при наличии) |
| 15 | — | Не используется |
| 16 | (20 A) | Электрорегулировка наклона спинки сиденья водителя (при наличии) |
| 17 | — | Не используется |
| 18 | 15 A | Зажигание ACG |
| 19 | 15 A | Зажигание топливный насос |
| 20 | 7.5 A | Зажигание омыватель |
| 21 | 7.5 A | Зажигание приборная панель |
| 22 | 10 A | Зажигание SRS |
| 23 | 7.5 A | IGP |
| 24 | 20 A | Левое заднее стекло |
| 25 | 20 A | Правое заднее стекло |
| 26 | 20 A | Стекло пассажира |
| 27 | 20 A | Заднее стекло |
| 28 | 20 A | Стекло водителя |
| 29 | 7.5 A | VBSOL2 |
| 30 | 10 A | Зажигание HAC |
| 31 | 7.5 A | Зажигание VSA/ABS |
| 32 | 7.5 A | АКК |
| 33 | (7.5 A) | Не используется |
| Верхняя область: | ||
| 1 | 7.5 A | STS |
Двигательный отсек, основной блок предохранителей
Назначение предохранителей в двигательном отсеке, основной блок (2009-2014)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 10 A | Левый ближний свет |
| 2 | — | Не используется |
| 3 | 10 A | Левый дальний свет |
| 4 | 15 A | Габаритные огни |
| 5 | 10 A | Правый дальний свет |
| 6 | 10 A | Правый ближний свет |
| 7 | 7.5 A | Задний ход |
| 8 | 15 A | FI ECU (PCM) |
| 9 | 15 A | DBW |
| 10 | 20 A | Передний противотуманный свет (при наличии) |
| 11 | 15 A | Подогрев сидений (при наличии) |
| 12 | 7.5 A | Муфта компрессора кондиционера |
| 13 | 20 A | Гудок, стоп-сигналы |
| 14 | 20 A | Демистер |
| 15 | 40 A | Задний ход, АКК |
| 16 | 15 A | Аварийная сигнализация |
| 17 | 40 A | Опция 1 |
| 18 | 20 A | Инвертор А/С (при наличии) |
| 19 | 30 A | Вентилятор охлаждения |
| 20 | 30 A | Вентилятор конденсора |
| 21 | 40 A | Вентилятор печки |
| 22 | 40 A | Сиденья |
| 22 | 120 A | Аккумулятор |
| 23 | 60 A | +B IGI Main |
| 23 | 50 A | Электростеклоподъемники |
| 24-28 | — | Запасные предохранители |
Двигательный отсек, вторичный блок предохранителей
Назначение предохранителей в двигательном отсеке, вторичный блок (2009-2014)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | (7.5 A) | Задние фонари (при наличии) |
| 2 | 20 A | VSA FSR |
| 3 | 40 A | VSA MTR |
| 4 | 20 A | VTM-4 |
| 5 | 15 A | Передние розетки |
| 6 | (20 A) | Электрический тормоз (при наличии) |
| 7 | (20 A) | Габаритные огни (при наличии) |
| 8 | (7.5 A) | Стоп-сигналы/поворотники (при наличии) |
| 9 | (20 A) | Зарядка (при наличии) |
| 10 | 7.5 A | TPMS |
| 11 | (20 A) | Люк (при наличии) |
