В этой статье мы рассмотрим Honda Ridgeline второго поколения, доступный с 2017 года по настоящее время. Здесь вы найдёте схемы блоков предохранителей для Honda Ridgeline 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей).
Схема предохранителей Honda Ridgeline 2017-2019…

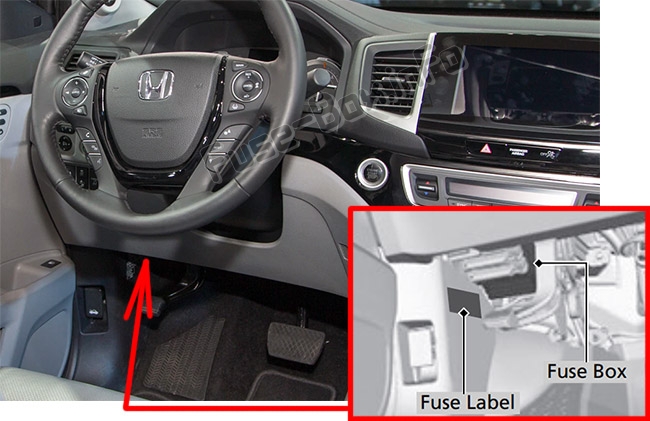

Салон
Расположен под приборной панелью.
Расположение предохранителей показано на этикетке на боковой панели.
Моторный отсек
Блок предохранителей A: Расположен рядом с демпферным корпусом на стороне пассажира.
Блок предохранителей B: Расположен рядом с резервуаром тормозной жидкости.
Расположение предохранителей показано на крышках блоков предохранителей.
2017, 2018, 2019
Салон
Назначение предохранителей в салоне (2017, 2018, 2019)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | DR P/W | 20 A |
| 2 | DOOR LOCK | 20 A |
| 3 | SMART | 7.5 A |
| 4 | AS P/W | 20 A |
| 5 | FR ACC SOCKET | 20 A |
| 6 | FUEL PUMP | 20 A |
| 7 | ACG | 15 A |
| 8 | FRONT WIPER | 7.5 A |
| 9 | ABS/VSA | 7.5 A |
| 10 | SRS | 10 A |
| 11 | REAR LEFT P/W | 20 A |
| 12 | BACK P/W | (20 A) |
| 13 | REAR RIGHT P/W | 20 A |
| 14 | S/R FUEL LID | 20 A |
| 15 | DR P/SEAT (REC) | (20 A) |
| 16 | CARGO LT | 7.5 A |
| 17 | FR SEAT HEATER | (20 A) |
| 18 | INTR LT | 7.5 A |
| 19 | DR REAR DOOR UNLOCK | 10 A |
| 20 | AS SIDE DOOR UNLOCK | 10 A |
| 21 | DRL | 7.5 A |
| 22 | KEY LOCK | 7.5 A |
| 23 | A/C | 7.5 A |
| 24 | IG1a FEED BACK | 7.5 A |
| 25 | INST PANEL LIGHTS | 7.5 A |
| 26 | LUMBAR SUPPORT | (7.5 A) |
| 27 | PARKING LIGHTS | 7.5 A |
| 28 | OPTION | 10 A |
| 29 | METER | 7.5 A |
| 30 | — | — |
| 31 | MISS SOL | 7.5 A |
| 32 | SRS | 7.5 A |
| 33 | AS SIDE DOOR LOCK | 10 A |
| 34 | DR DOOR LOCK | 10 A |
| 35 | DR DOOR UNLOCK | 10 A |
| 36 | DR P/SEAT (SLIDE) | (20 A) |
| 37 | RIGHT H/L HI | 10 A |
| 38 | LEFT H/L HI | 10 A |
| 39 | IG1 b FEED BACK | 7.5 A |
| 40 | ACC | 7.5 A |
| 41 | DR REAR DOOR LOCK | 10 A |
| 42 | — | — |
Моторный отсек, Блок предохранителей A
Назначение предохранителей в моторном отсеке, Блок предохранителей A (2017, 2018, 2019)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | Не используется (Модели без розетки AC) AC INVERTER (Модели с розеткой AC) |
(70 A) 70 A |
| 1 | RR BLOWER (Модели без розетки AC) Не используется (Модели с розеткой AC) |
30 A (30 A) |
| 1 | VSA MTR | 40 A |
| 1 | VSA FSR | 20 A |
| 1 | MAIN FAN (Модели без розетки AC) Не используется (Модели с розеткой AC) |
30 A (30 A) |
| 1 | MAIN FUSE | 150 A |
| 2 | SUB FAN | 30 A |
| 2 | WIP MTR | 30 A |
| 2 | WASHER | 20 A |
| 2 | — | (20 A) |
| 2 | — | (30 A) |
| 2 | FR BLOWER | 40 A |
| 2 | AUDIO AMP | (30 A) |
| 2 | RR DEF (Модели без розетки AC) Не используется (Модели с розеткой AC) |
30 A (30 A) |
| 2 | — | (40 A) |
| 2 | Не используется (Модели без розетки AC) RR DEF (Модели с розеткой AC) |
(30 A) 30 A |
| 2 | — | (20 A) |
| 3 | Не используется (Модели без розетки AC) RR BLOWER (Модели с розеткой AC) |
— 30 A |
| 3 | Не используется (Модели без розетки AC) Не используется (Модели с розеткой AC) |
— 30 A |
| 3 | Не используется (Модели без розетки AC) Не используется (Модели с розеткой AC) |
— 30 A |
| 3 | Не используется (Модели без розетки AC) MAIN FAN (Модели с розеткой AC) |
— 30 A |
| 4 | SMALL (Модели без розетки AC) STOP (Модели с розеткой AC) |
10 A 10 A |
| 5 | — | — |
| 6 | SMALL (Модели без розетки AC) STOP (Модели с розеткой AC) |
10 A 10 A |
| 7 | — | — |
| 8 | L H/L LO (Модели без розетки AC) IGPS (Модели с розеткой AC) |
10 A 7.5 A |
| 9 | — | — |
| 10 | R H/L LO (Модели без розетки AC) L H/L LO (Модели с розеткой AC) |
10 A 10 A |
| 11 | IGPS (Модели без розетки AC) R H/L LO (Модели с розеткой AC) |
7.5 A 10 A |
| 12 | INJECTOR (Модели без розетки AC) IG COIL (Модели с розеткой AC) |
20 A 15 A |
| 13 | H/L LO (Модели без розетки AC) MAIN DBW (Модели с розеткой AC) |
20 A 15 A |
| 14 | USB | (15 A) |
| 15 | FR FOG (Модели без розетки AC) BACK UP |
(15 A) 10 A |
| 16 | HAZARD (Модели без розетки AC) MAIN RLY |
15 A 15 A |
| 17 | AS P/SEAT (REC) | (20 A) |
| 18 | AS P/SEAT (SLI) | (20 A) |
| 19 | ACM | 20 A |
| 20 | MG CLUTCH | 7.5 A |
| 21 | MAIN RLY (Модели без розетки AC) HAZARD (Модели с розеткой AC) |
15 A 15 A |
| 22 | FI SUB | 15 A |
| 23 | IG COIL (Модели без розетки AC) INJECTOR (Модели с розеткой AC) |
15 A 20 A |
| 24 | DBW (Модели без розетки AC) H/L LO MAIN (Модели с розеткой AC) |
15 A 20 A |
| 25 | SMALL/STOP MAIN | 20 A |
| 26 | BACK UP (Модели без розетки AC) FR FOG (Модели с розеткой AC) |
10 A 15 A |
| 27 | H/STEERING WHEEL | (10 A) |
| 28 | HORN | 10 A |
| 29 | RADIO | 20 A |
Моторный отсек, Блок предохранителей B
Назначение предохранителей в моторном отсеке, Блок предохранителей B (2017, 2018, 2019)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | ST CUT1 | 40 A |
| 1 | 4WD | (20 A) |
| 1 | IG MAIN | 30 A |
| 1 | IG MAIN2 | 30 A |
| 1 | — | — |
| 1 | F/B MAIN2 | 60 A |
| 1 | F/B MAIN | 60 A |
| 1 | EPS | 60 A |
| 2 | — | — |
| 3 | TRL E-BRAKE | (20 A) |
| 4 | BMS | 7.5 A |
| 5 | H/L HI MAIN | 20 A |
| 6 | +B TRL HAZARD | (7.5 A) |
| 7 | +B TRL BACKUP | (7.5 A) |
| 8 | CTR ACC SOCKET | 20 A |
| 9 | TRAILER SMALL | (20 A) |
| 10 | ACC/IG2_MAIN | 10 A |
| 11 | TRLCHARGE | (20 A) |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | FR DE-ICER | (15 A) |
| 16 | RR _HTD SEAT | (20 A) |
| 17 | STRLD | 7.5 A |
