В этой статье мы рассмотрим Hyundai Accent третьего поколения (MC), выпускавшийся с 2007 по 2011 год. Здесь вы найдете схемы блоков предохранителей Hyundai Accent 2007, 2008, 2009, 2010 и 2011, информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Hyundai Accent 2007-2011

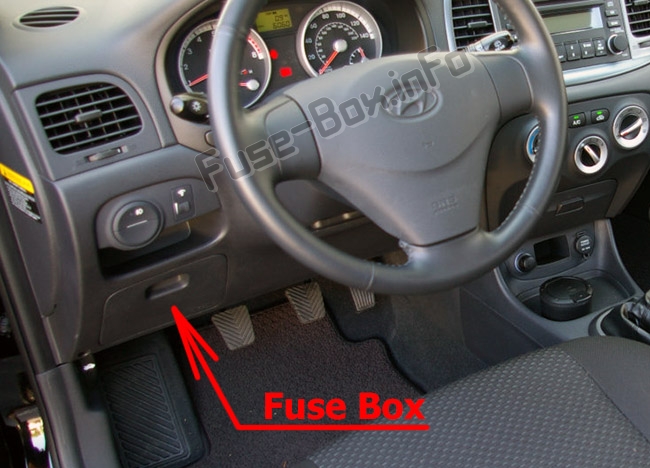

Панель приборов
Блок предохранителей расположен на стороне водителя панели приборов (за крышкой).
Автомобили с левым рулем
Автомобили с правым рулем
Моторный отсек
Блок предохранителей расположен в моторном отсеке (с левой стороны).
Панель приборов
Назначение предохранителей в панели приборов
| ОБОЗНАЧЕНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМАЯ ЦЕПЬ |
|---|---|---|
| P/WDWRH | 25A | Переключатель электростеклоподъемника водителя, вспомогательный переключатель электростеклоподъемника, правый задний переключатель электростеклоподъемника |
| P/WDWLH | 25A | Переключатель электростеклоподъемника водителя, левый задний переключатель электростеклоподъемника |
| AUDIO | 10A | Переключатель боковых зеркал и складывания зеркал, цифровые часы, аудиосистема |
| C/LiGHTER | 25A | Прикуриватель, розетка питания |
| H/LP (LH) | 10A | Левый блок-фара, модуль управления Дневными ходовыми огнями |
| HTD MIRR | 10A | ЭБУ двигателя, мотор бокового зеркала водителя и складывания зеркал, мотор вспомогательного бокового зеркала и складывания зеркал, ЭБУ коробки передач, переключатель заднего дефростера |
| RR WIPER | 15A | Многофункциональный переключатель, мотор заднего стеклоочистителя |
| FR WIPER | 25A | Многофункциональный переключатель, мотор переднего стеклоочистителя |
| TAIL LP (LH) | 10A | Левый задний комбинированный фонарь, левый номерной фонарь (3-дверный), левый блок-фара, модуль управления Дневными ходовыми огнями, левый указатель поворота |
| IGN | 10A | Переключатель регулировки уровня фар, актуатор регулировки уровня фар, реле подогревателя топливного фильтра (дизель), реле переднего противотуманного света |
| HTD SEAT | 20A | Переключатель обогрева сиденья водителя, переключатель обогрева вспомогательного сиденья |
| BLOWER | 10A | Активный датчик интерьера и влажности, модуль управления А/С, BCM, реле вентилятора, мотор люка, реле PTC нагревателя №2, №3 (дизель) |
| TAIL LP (RH) | 10A | Правый задний комбинированный фонарь, правый номерной фонарь (3-дверный), правый блок-фара, номерной фонарь (4-дверный), перемычка, правый указатель поворота |
| HTD GLASS | 30A | BCM, задний дефростер, реле заднего дефростера |
| AMP | 25A | Усилитель |
| H/LP (RH) | 10A | Правый блок-фара, панель приборов, модуль управления Дневными ходовыми огнями |
| HAZARD | 10A | Реле аварийной сигнализации, переключатель аварийной сигнализации |
| A/BAG | 15A | Модуль управления SRS |
| SNSR | 10A | Переключатель отключения PAB, индикаторная лампа, датчик положения сиденья пассажира |
| RR FOG LP | 10A | Задний комбинированный фонарь, переключатель заднего противотуманного света, BCM |
| FR FOG LP | 10A | Переключатель переднего противотуманного света, левый передний противотуманный фонарь, правый передний противотуманный фонарь, BCM, реле переднего противотуманного света |
| S/ROOF | 20A | Мотор люка |
| T/SIG LP | 10A | Переключатель аварийной сигнализации |
| TCU | 10A | Переключатель превышения скорости, TCM (дизель), генератор импульсов A’ (дизель), генератор импульсов ‘B’ (дизель), датчик скорости автомобиля |
| STOP LP | 15A | Разъем для диагностики, переключатель стоп-сигналов, реле электростеклоподъемника, многофункциональный диагностический разъем |
| A/BAG IND | 10A | Панель приборов |
| ECU | 10A | ЭБУ двигателя, ЭБУ коробки передач, модуль управления EPS, датчик массового расхода воздуха (дизель), выключатель предупреждения топливного фильтра (дизель) |
| C/DR LOCK | 20A | Актуатор блокировки двери водителя, актуатор блокировки вспомогательной двери, BCM, левый задний актуатор блокировки двери, правый задний актуатор блокировки двери, переключатель электростеклоподъемника водителя, актуатор блокировки двери багажника |
| START | 10A | Реле стартера, реле охранной сигнализации |
| CLUSTER | 15A | BCM, панель приборов, генератор, модуль управления Дневными ходовыми огнями, модуль контроля давления в шинах, резистор предварительного возбуждения |
| IGN COIL | 10A | Катушка зажигания №1, №2, №3, №4, конденсатор |
| AUDIO (Power Connector) | 15A | Аудиосистема |
| MULTB/UP (Power Connector) | 10A | Лампа багажника, лампа салона, переключатель лампы освещения зеркала, цифровые часы, лампа верхней консоли, модуль управления А/С, панель приборов, звуковой сигнал заднего хода, переключатель предупреждения двери, BCM, модуль контроля давления в шинах |
| ABS | 10A | Переключатель ESP, датчик угла поворота руля, модуль управления ABS, модуль ESP, многофункциональный диагностический разъем |
| B/UP LP | 10A | Переключатель заднего хода, переключатель диапазона трансмиссии, многофункциональный диагностический разъем |
| DRL | 10A | Модуль управления Дневными ходовыми огнями |
| FOLD’G | 10A | Переключатель боковых зеркал и складывания зеркал |
Моторный отсек (Бензин)
Назначение предохранителей в моторном отсеке (бензиновый двигатель)
| ОБОЗНАЧЕНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМАЯ ЦЕПЬ |
|---|---|---|
| MAIN | 125 A | Генератор |
| BATT #1 | 50A | Распределительная коробка салона |
| BLOWER | 40A | Реле вентилятора, мотор вентилятора |
| ABS #1 | 40A | Модуль управления ABS, модуль ESP, многофункциональный диагностический разъем |
| ABS #2 | 40A | Модуль управления ABS, модуль ESP, многофункциональный диагностический разъем |
| IGN #2 | 40A | Реле стартера, замок зажигания |
| IGN #1 | 30A | Замок зажигания |
| BATT #2 | 30A | Распределительная коробка салона, реле задних фонарей |
| P/WDW | 30A | Распределительная коробка салона, реле электростеклоподъемника |
| RAD | 30A | Реле вентилятора радиатора №1, реле вентилятора радиатора |
| ECU A | 30A | Главное реле, реле топливного насоса |
| ECUC | 20A | ЭБУ двигателя, ЭБУ коробки передач |
| INJ | 15A | Форсунка №1, №2, №3, №4, клапан управления CVVT, модуль управления иммобилайзером, соленоидный клапан продувки, актуатор регулировки холостого хода, реле топливного насоса |
| A/CON #1 | 10A | Реле кондиционера |
| A/CON #2 | 10A | Модуль управления А/С |
| ECUB | 10A | ЭБУ двигателя, TCM, ЭБУ коробки передач |
| HORN | 10A | Реле сигнала, реле охранного сигнала |
| SNSR | 10A | Реле кондиционера, реле вентилятора радиатора, реле вентилятора конденсера №1, №2, датчик положения распредвала, датчик кислорода (верхний, нижний), датчик массового расхода воздуха |
| COND | 30A | Реле вентилятора конденсера №1 |
| M.D.RS | 80A | Модуль управления EPS |
Моторный отсек (Дизель)
Назначение предохранителей в моторном отсеке (дизельный двигатель)
| ОБОЗНАЧЕНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМАЯ ЦЕПЬ |
|---|---|---|
| MAIN | 150 A | Генератор |
| BATT #1 | 50A | Распределительная коробка салона |
| BLOWER | 40A | Реле вентилятора, мотор вентилятора |
| ABS #1 | 40A | Модуль управления ABS, модуль ESP, многофункциональный диагностический разъем |
| ABS #2 | 40A | Модуль управления ABS, модуль ESP, многофункциональный диагностический разъем |
| IGN #2 | 40A | Реле стартера, замок зажигания |
| IGN #1 | 30A | Замок зажигания |
| BATT #2 | 30A | Распределительная коробка салона |
| P/WDW | 30A | Распределительная коробка салона |
| RAD | 30A | Реле вентилятора конденсера №1, реле вентилятора радиатора |
| ECU A | 30A | Главное реле |
| ECUC | 20A | ЭБУ двигателя |
| INJ | 15A | Форсунка №1, №2, №3, модуль управления иммобилайзером, актуатор дроссельной заслонки, реле свечей накала, датчик положения распредвала, реле PTC нагревателя №1, актуатор EGR, актуатор VGT |
| A/CON #1 | 10A | Реле кондиционера |
| A/CON #2 | 10A | Модуль управления А/С |
| ECUB | 10A | ЭБУ двигателя, TCM |
| HORN | 10A | Реле сигнала, реле охранного сигнала |
| SNSR | 10A | Реле кондиционера, реле вентилятора радиатора, реле вентилятора конденсера №1, №2, датчик лямбда-зонда, переключатель стоп-сигналов |
| COND | 30A | Реле вентилятора конденсера №1 |
| M.D.RS | 80A | Модуль управления EPS |
| ECUD | 10A | ЭБУ двигателя |
