В этой статье мы рассмотрим Hyundai Elantra четвертого поколения (HD), выпускавшуюся с 2007 по 2010 год. Здесь вы найдете схемы блоков предохранителей Hyundai Elantra 2007, 2008, 2009 и 2010, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Hyundai Elantra 2007-2010
На крышках блоков предохранителей/реле вы можете найти этикетку, описывающую название и номинал предохранителя/реле. Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле обращайтесь к этикетке блока предохранителей.
Панель приборов

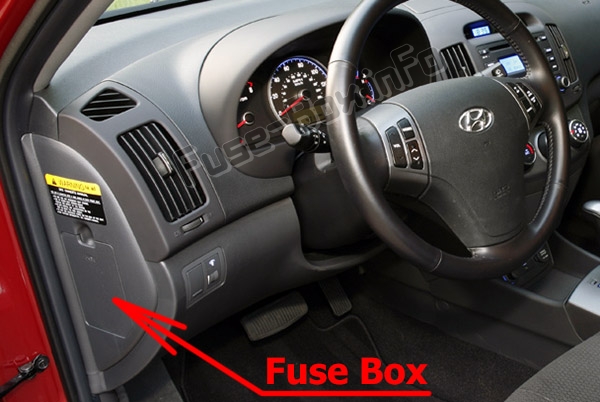

Блок предохранителей расположен на боку приборной панели, со стороны водителя, за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем
Моторный отсек
Блок предохранителей расположен в моторном отсеке (с левой стороны).
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| START | 10A | Переключатель замка зажигания, Сигнализация, Переключатель диапазона трансмиссии |
| A/CON SW | 10A | Модуль управления кондиционером |
| HTD MIRR | 10A | Мотор подогреваемого наружного зеркала |
| SEAT HTR | 15A | Переключатель обогрева сиденья |
| A/CON | 10A | Реле вентилятора, Модуль управления кондиционером, Модуль управления люком |
| HEAD LAMP | 10A | Реле фар |
| FR WIPER | 25A | Реле переднего стеклоочистителя |
| RR WIPER | 15A | Реле заднего стеклоочистителя (ИЛИ Запасной) |
| DRL | 15A | Блок управления дневными ходовыми огнями |
| WCS | 10A | Датчик классификации пассажиров |
| P/WDW DR | 25A | Основной переключатель электростеклоподъемников, Задний переключатель электростеклоподъемника (LH) |
| CLOCK | 10A | Цифровые часы, Аудиосистема |
| C/LIGHTER | 15A | Розетка питания |
| DR LOCK | 20A | Модуль управления люком, Реле разблокировки/блокировки дверей |
| DEICER | 15A | Подогрев переднего лобового стекла (ИЛИ Запасной) |
| STOP | 15A | Переключатель стоп-сигнала |
| ROOM LP | 15A | Лампа багажного отсека, Потолочная лампа, Карманная лампа, Цифровые часы, Home link |
| AUDIO | 15A | Аудиосистема |
| T/LID | 15A | Реле крышки багажника |
| AMP | 25A | Усилитель |
| SAFETY P/WDW | 25A | Модуль безопасных электростеклоподъемников |
| P/WDW ASS | 25A | Передний и задний переключатели электростеклоподъемников (RH), Основной переключатель электростеклоподъемников |
| P/OUTLET | 15A | Розетка питания |
| T/SIG | 10A | Переключатель аварийной сигнализации |
| A/BAG IND | 10A | Индикатор подушки безопасности (в комбинации приборов) |
| RR FOG | 10A | Реле заднего противотуманного фонаря |
| CLUSTER | 10A | Комбинация приборов, Модуль EPS, Переключатель ESC |
| A/BAG | 15A | Модуль управления SRS |
| IGN 1 | 15A | Модуль EPS, Переключатель ESP (ИЛИ Запасной) |
| SPARE | 15A | (Запасной) |
| TAIL RH | 10A | Фара (RH), Лампа перчаточного ящика, Задний комбинированный фонарь (RH), Лампа номерного знака |
| TAIL LH | 10A | Фара (LH), Основной переключатель электростеклоподъемников, Задний комбинированный фонарь (LH), Лампа номерного знака |
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| Мелт-предохранитель: | ||
| ALTERNATOR | 125A / 150A | Генератор, Блок мелт-предохранителей (D4FB) |
| EPS | 80A | Модуль управления EPS |
| ABS.2 | 20A | Модуль управления ESP, Модуль управления ABS, Многофункциональный диагностический разъем |
| ABS.1 | 40A | Модуль управления ESP, Модуль управления ABS, Многофункциональный диагностический разъем |
| B+.1 | 50A | Блок соединений панели приборов |
| RR HTD | 40A | Блок соединений панели приборов |
| BLOWER | 40A | Реле вентилятора |
| C/FAN | 40A | Реле вентилятора конденсера №1,2 |
| B+.2 | 50A | Блок соединений панели приборов |
| IGN.2 | 40A | Переключатель зажигания, Реле стартера |
| IGN.1 | 30A | Переключатель зажигания |
| ECU | 30A | Главное реле, ECM, Модуль управления силовой установкой (G4GC) |
| Предохранитель: | ||
| SPARE. 1 | 20A | (Запасной) |
| FR FOG | 15A | Реле переднего противотуманного фонаря |
| A/CON | 10A | Реле кондиционера |
| HAZARD | 15A | Переключатель аварийной сигнализации, Реле аварийной сигнализации |
| F/PUMP | 15A | Реле топливного насоса |
| ECU.1 | 10A | ECM (G4FC), PCM (G4FC), TCM (D4FB) |
| ECU.3 | 10A | ECM (D4FB) |
| ECU.4 | 20A | ECM (D4FB) |
| INJ | 15A | Реле кондиционера, Реле топливного насоса, Форсунки №1,2,3,4 (G4FC/G4GC), PCM (G4FC/G4GC), Актуатор холостого хода (G4FC/G4GC), Модуль иммобилайзера (D4FB) и т.д. |
| SNSR.2 | 10A | Генератор импульсов ‘A’, ‘B’, TCM (D4FB), Переключатель стоп-сигнала (G4FC/G4GC), Датчик скорости автомобиля и т.д. |
| HORN | 15A | Реле сигнала |
| ABS | 10A | Модуль управления ESP, Модуль управления ABS, Многофункциональный диагностический разъем |
| ECU.2 | 10A | ECM, Катушки зажигания №1,2,3,4 (G4FC), PCM (G4GC) |
| B/UP | 10A | Переключатель заднего хода, Переключатель диапазона трансмиссии, Модуль круиз-контроля |
| H/LP LO RH | 10A | Фара (RH), Актуатор выравнивания фар (RH) |
| H/LP LO LH | 10A | Фара (LH), Актуатор выравнивания фар (LH), Переключатель выравнивания фар |
| H/LP HI | 20A | Реле верхнего света фар |
| SNSR.1 | 10A | Кислородный датчик, ECM, Датчик массового расхода воздуха, Модуль иммобилайзера (G4FC/G4GC), Переключатель стоп-сигнала (D4FB), Лямбда-датчик (D4FB) и т.д. |
| SPARE | 10A | (Запасной) |
| SPARE | 15A | (Запасной) |
| SPARE | 20A | (Запасной) |
