В этой статье мы рассматриваем Hyundai Getz до рестайлинга, произведенный с 2002 по 2005 год. Здесь вы найдете схемы блоков предохранителей для Hyundai Getz 2002, 2003, 2004 и 2005, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Hyundai Getz 2002-2005
Панель приборов

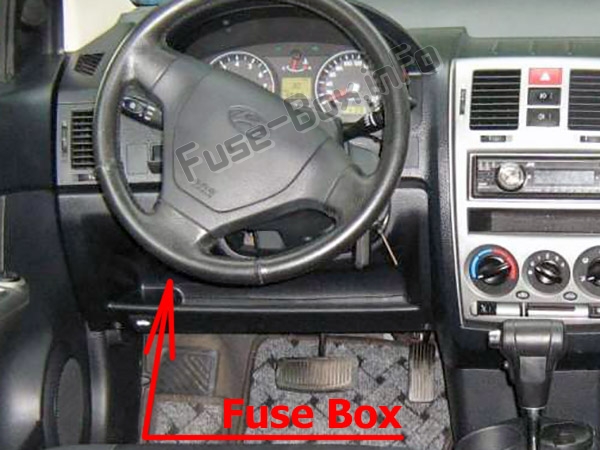

Блок предохранителей расположен на стороне водителя панели приборов за крышкой.
Руль слева
Руль справа
Моторный отсек
Блок предохранителей расположен в моторном отсеке, слева.
На крышках блоков предохранителей/реле вы можете найти этикетку с описанием названия и номинала предохранителей/реле. Не все описания блоков предохранителей в этом руководстве могут быть применимы к вашему автомобилю. Они точны на момент печати. При осмотре блока предохранителей на вашем автомобиле обращайтесь к этикетке блока предохранителей.
Панель приборов
Тип с рулем слева
Тип с рулем справа
Назначение предохранителей в панели приборов
| НАИМЕНОВАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМЫЕ КОМПОНЕНТЫ |
|---|---|---|
| POWER CONN & R/LP | 15A | Салонный светильник. Аудиосистема, Кластер приборов |
| H/LP LH | 15A | Индикатор дальнего света, Фара (левая) |
| F/FOG | 10A | Передний противотуманный свет |
| H/LP RH | 15A | Фара (правая) |
| PR/HTD | 30A | Задний стеклоочиститель-обогреватель |
| BLOWER | 10A | Вентилятор, Люк в крыше |
| IGNITION | 10A | Противотуманный свет, ETACM, Электростеклоподъемники, Устройство регулировки фар |
| R/FOG | 10A | Задний противотуманный свет |
| FRTWPR | 20A | Мотор переднего стеклоочистителя |
| HAZARD | 15A | Аварийная сигнализация, ETACM |
| STOP | 15A | Стоп-сигнал, Электростеклоподъемники |
| ECU2 | 15A | ECM |
| HTDMIR | 10A | Задний стеклоочиститель-обогреватель |
| S/HTD | 20A | Подогрев сидений |
| DRL | 10A | Дневные ходовые огни |
| START | 10A | Реле запуска, Сигнализация |
| RR/WPR | 15A | Мотор заднего стеклоочистителя |
| D/LOCK | 20A | Система центрального замка, Люк в крыше |
| A/BAG | 10A | Подушка безопасности |
| ECU1 | 10A | PCM, ABS |
| C/LIGHT | 15A | Прикуриватель |
| CLUSTER | 10A | Кластер приборов |
| TAIL RH | 10A | Стоп-сигнал/Габаритный огонь (правый) |
| T/SIG | 10A | Поворотники, Задний ход |
| AUDIO | 10A | Аудиосистема, Электропривод наружных зеркал |
| A/BAG IND | 10A | Подушка безопасности, Индикатор |
| TAIL LH | 10A | Стоп-сигнал/Габаритный огонь (левый) |
| A/CSW | 10A | Кондиционер |
Моторный отсек
Назначение предохранителей в моторном отсеке
| НАИМЕНОВАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМЫЕ КОМПОНЕНТЫ |
|---|---|---|
| IGN 2 | 30A | Замок зажигания |
| IGN 1 | 30A | Замок зажигания, Реле запуска |
| ECU | 30A | Топливный насос. Генератор, ECM |
| F/PUMP | 20A | Автоматический выключатель топлива |
| RAD | 30A | Вентилятор радиатора |
| BATT | 50A | Фары, Реле обогревателя стекла |
| ABS | 10A | ABS |
| ECU | 10A | ECM |
| SNSR | 10A | Кондиционер, Топливный насос |
| INJ | 15A | Форсунки |
| A/CON | 10A | Кондиционер |
| HORN | 10A | Сигнал |
| ABS1 | 20A | ABS |
| ABS2 | 40A | ABS |
| BLW | 30A | Вентилятор, Мотор вентилятора |
| PM/DW | 30A | Электростеклоподъемники |
| EPS | 50A | Электроусилитель руля |
| BATT | 100A (1.1L) / 120A (1.3/1,6L) | Генератор |
| SPARE | 15A | Резервный предохранитель |
| SPARE | 10A | Резервный предохранитель |
| SPARE | 10A | Резервный предохранитель |
