В этой статье мы рассматриваем Hyundai H-1 (Grand Starex) первого поколения после рестайлинга, произведенного с 2004 по 2007 год. Здесь вы найдете схемы блоков предохранителей Hyundai Starex / H-1 2004, 2005, 2006 и 2007, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Hyundai H-1 / Grand Starex 2004-2007

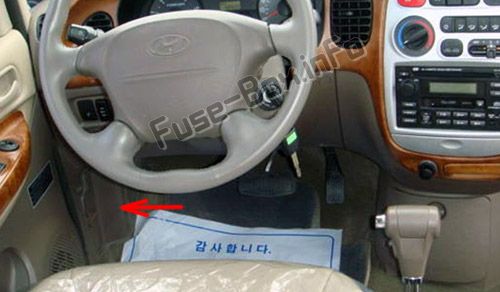

Салон
Отсек двигателя
Блок предохранителей расположен в отсеке двигателя (с левой стороны).
Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле обратитесь к этикетке блока предохранителей.
МИНИВЭН/ФУРГОН
Салон
Назначение предохранителей в салоне (МИНИВЭН/ФУРГОН)
| # | НОМИНАЛ (А) | ЗАЩИЩАЕМАЯ ЦЕПЬ |
|---|---|---|
| 1 | 10A | Переключатель электропривода боковых зеркал |
| 2 | 15A | Аудиосистема, Цифровые часы, Прикуриватель, Мультиметр, Модуль управления АКПП и блокировкой замка зажигания |
| 3 | 15A | Розетка |
| 4 | 10A | Модуль управления отопителем, Актуатор режимов |
| 5 | 20A | Стеклоочиститель и омыватель лобового стекла |
| 6 | 15A | Стеклоочиститель и омыватель заднего стекла |
| 7 | 10A | Реле люка передний/задний (левый), Реле ПТК-обогревателя, Реле обогревателя топливного фильтра, Термореле, Реле фар, Основное реле вентилятора конденсера, Переключатель HLLD, Реле вентилятора интеркулера |
| 8 | 10A | ETACM, Переключатель Power & hold, Реле стеклоочистителя, Устройство уменьшения натяжения ремня безопасности, Реле вентилятора, Реле верхнего вентилятора, Реле обогрева боковых зеркал, Реле обогрева заднего стекла, Реле заднего вентилятора, Основной переключатель заднего вентилятора, Дополнительный переключатель заднего вентилятора |
| 9 | 10A | Реле заднего противотуманного фонаря |
| 10 | 10A | Переключатель обогрева сидений |
| 11 | 10A | Приборная панель |
| 12 | 10A | Модуль управления SRS |
| 13 | 10A | Модуль управления ABS, Нейтральный переключатель, Переключатель заднего хода, Датчик скорости автомобиля, Датчик воды в топливе, Переключатель топливного фильтра, Обогреватель топливного фильтра, Переключатель диапазона трансмиссии, Приборная панель, TCM, Переключатель стоп-сигналов, Модуль управления АКПП и блокировкой замка зажигания, G-датчик, Переключатель овердрайва, Рычаг переключения АКПП |
| 14 | 10A | Переключатель аварийной сигнализации |
| 15 | 10A | ETACM, ECM (D4BH), ECM (D4CB), Модуль управления иммобилайзером, Модуль управления увеличением холостого хода |
| 16 | 25A | Реле обогрева заднего стекла |
| 17 | 20A | Реле люка передний (левый) |
| 18 | 20A | Реле люка задний (левый) |
| 19 | 10A | Диагностический разъем, Модуль управления отопителем, Реле обогрева боковых зеркал |
| 20 | 15A | Переключатель стоп-сигналов |
| 21 | 10A | Цифровые часы, Переключатель аварийной сигнализации, Соленоид ключа АКПП, Рычаг переключения АКПП |
| 22 | 20A | TCCM |
| 23 | 10A | Реле аварийной сигнализации, Многопрофильный диагностический разъем, Лампа двери спереди, ETACM, Подножная лампа, Приборная панель, Переключатель освещения салона, TCM, Лампа освещения салона, Подсветка ключа зажигания и переключатель предупреждения о двери |
| 24 | 15A | Звуковой сигнал заднего хода, Модуль управления иммобилайзером, Аудиосистема, Антенна |
| 25 | 20A | Реле блокировки дверей, Реле разблокировки дверей |
| 26 | 10A | Реле верхнего вентилятора |
| 27 | 15A | Реле вентилятора конденсера (D4CB), Реле вентилятора интеркулера (D4CB), Реле свечей накала (D4CB), Переключатель стоп-сигналов, Соленоид дроссельной заслонки, Электромагнитный клапан EGR |
| 28 | 10A | ECM (D4CB), Модуль управления иммобилайзером (D4CB) |
| — | 20A/15A/10A | ЗАПАСНОЙ |
Отсек двигателя (дизель)
Назначение предохранителей в отсеке двигателя (МИНИВЭН/ФУРГОН, дизель)
| ОПИСАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМАЯ ЦЕПЬ |
|---|---|---|
| ПЛАВКИЙ ПРОВОД: | ||
| ALT | 120A | Генератор |
| GLOW | 80A | Реле свечей накала, Модуль управления свечами накала (D4BB) |
| ABS | 30A | Модуль управления ABS |
| FR HTR | 30A | Реле вентилятора |
| RR HTR | 30A | Реле заднего вентилятора |
| DEF. | 40A | Предохранители 16, 25, 26 |
| C/FAN | 30A | Основное реле вентилятора конденсера, Реле вентилятора конденсера (LOW) |
| IGN | 40A | Замок зажигания, Генератор, Реле стартера, Предохранитель COMP, Предохранитель l/C FAN, Предохранитель ECU. |
| ABS | 30A | Модуль управления ABS |
| P/W | 30A | Реле электростеклоподъемников, Реле сирены |
| TAIL | 40A | Реле задних фонарей, Реле фар |
| BATT | 50A | Реле передних противотуманных фар, Реле клаксона, Разъем питания |
| ПРЕДОХРАНИТЕЛЬ: | ||
| l/C FAN/FR HTD | 15A/20A | Реле вентилятора интеркулера, Датчик температуры воздуха/Обогрев лобового стекла |
| COMP | 10A | Реле компрессора А/С |
| ECU | 30A | Основное реле питания (D4CB), Реле управления двигателем, Реле топливного насоса (бензин) |
| T/LP(LH) | 10A | Освещение, Левый задний комбинированный фонарь, Левый номерной фонарь |
| T/LP(LH) | 10A | Освещение, Правый задний комбинированный фонарь, Правый номерной фонарь |
| HORN | 10A | Левый/правый клаксон |
| FOG | 15A | Переключатель передних противотуманных фар, Левый/правый передний противотуманный фонарь |
| H/LP(LH) | 10A | Левая фара |
| H/LP(RH) | 10A | Правая фара, Приборная панель |
| POWER CONNECTOR | 15A | Реле аварийной сигнализации, Предохранители 23, 24 |
Отсек двигателя (бензин)
Назначение предохранителей в отсеке двигателя (МИНИВЭН/ФУРГОН, бензин)
| ОПИСАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМАЯ ЦЕПЬ |
|---|---|---|
| ПЛАВКИЙ ПРОВОД: | ||
| ALT | 120A | Генератор |
| ABS | 30A | Модуль управления ABS |
| FR HTR | 30A | Реле вентилятора |
| RRHTR | 30A | Реле заднего вентилятора |
| DEF. | 40A | Предохранители 16, 25, 26 |
| C/FAN | 30A | Основное реле вентилятора конденсера, Реле вентилятора конденсера (LOW) |
| IGN | 40A | Замок зажигания, Генератор, Реле стартера, Предохранитель COMP, Предохранитель FR HTD, Предохранитель ECU. |
| ABS | 30A | Модуль управления ABS |
| P/W | 30A | Реле электростеклоподъемников, Реле сирены |
| TAIL | 40A | Реле задних фонарей, Реле фар |
| BATT | 50A | Реле передних противотуманных фар, Реле клаксона, Разъем питания |
| ПРЕДОХРАНИТЕЛЬ: | ||
| l/C FAN/FR HTD | 15A/20A | Реле вентилятора интеркулера, Датчик температуры воздуха/Обогрев лобового стекла |
| COMP | 10A | Реле компрессора А/С |
| ECU | 30A | Основное реле питания (D4CB), Реле управления двигателем, Реле топливного насоса (бензин) |
| T/LP(LH) | 10A | Освещение, Левый задний комбинированный фонарь, Левый номерной фонарь |
| T/LP(LH) | 10A | Освещение, Правый задний комбинированный фонарь, Правый номерной фонарь |
| HORN | 10A | Левый/правый клаксон |
| FOG | 15A | Переключатель передних противотуманных фар, Левый/правый передний противотуманный фонарь |
| H/LP(LH) | 10A | Левая фара |
| H/LP(RH) | 10A | Правая фара, Приборная панель |
| POWER CONNECTOR | 15A | Реле аварийной сигнализации, Предохранители 23, 24 |
ГРУЗОВИК
Салон
Назначение предохранителей в салоне (ГРУЗОВИК)
| # | НОМИНАЛ (А) | ЗАЩИЩАЕМАЯ ЦЕПЬ |
|---|---|---|
| 1 | 15A | Переключатель электропривода боковых зеркал, Прикуриватель, Цифровые часы |
| 2 | 10A | Аудиосистема |
| 3 | 10A | DRL, Модуль управления ABS, Реле вентилятора конденсера |
| 4 | 20A | Мотор стеклоочистителя, Мотор омывателя |
| 5 | 10A | Реле вентилятора, Реле фар, Реле электростеклоподъемников, Реле обогрева заднего стекла, Актуатор режимов, Реле заднего противотуманного фонаря, Переключатель выравнивания фар, Панель управления отопителем, Актуатор выравнивания фар слева (справа) |
| 6 | 10A | ECM, Нейтральный переключатель, Насос впрыска, Реле управления двигателем, Реле вентилятора интеркулера, Электромагнитный клапан EGR, Модуль управления SRS |
| 7 | 15A | Модуль управления SRS |
| 8 | 10A | Переключатель заднего хода, Датчик скорости автомобиля, Реле ABS, Приборная панель, Предварительный резистор возбуждения |
| 9 | 10A | Переключатель аварийной сигнализации |
| 10 | 10A | TACM |
| 11 | 10A | Приборная панель |
| 12 | 10A | Переключатель А/С |
| 13 | 10A | Переключатель стоп-сигналов |
| 14 | 10A | Переключатель аварийной сигнализации |
| 15 | — | Не используется. |
| 16 | — | Не используется. |
| 17 | — | Не используется. |
| 18 | 10A | Реле обогрева заднего стекла |
| 19 | 10A | Реле заднего противотуманного фонаря |
| 20 | 15A | Левый привод блокировки двери |
| 21 | — | Не используется. |
| 22 | 10A | ECM, Реле стартера |
| 23 | 10A | Цифровые часы, Тахограф, Антенна, Аудиосистема |
| 24 | 10A | Приборная панель, Передняя (задняя) лампа освещения салона, TACM, Переключатель предупреждения о двери и подсветка ключа. |
Отсек двигателя
Назначение предохранителей в отсеке двигателя (ГРУЗОВИК)
| ОПИСАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМАЯ ЦЕПЬ |
|---|---|---|
| ПЛАВКИЙ ПРОВОД: | ||
| ALT | 100 | Генератор |
| GLOW | 80 | Управление свечами накала |
| HTR | 30 | Управление вентилятором |
| P/WINDOW | 30 | Управление электростеклоподъемниками |
| BATT | 50 | Противотуманные фары, Клаксон, Разъем питания, Предохранители 13, 14, 15 |
| IGN | 40 | Замок зажигания, Реле стартера, Генератор |
| TAIL | 40 | Реле задних фонарей, Предохранитель фар |
| A/C | 30 | Предохранитель TCI, Предохранитель компрессора |
| C/FAN | 30 | Вентилятор конденсера |
| ABS.1 | 30 | Модуль управления ABS |
| ABS.2 | 30 | Модуль управления ABS |
| ПРЕДОХРАНИТЕЛЬ: | ||
| TCI | 10 | Реле мотора вентилятора увеличения холостого хода |
| COMP | 10 | Реле компрессора А/С |
| ECU | 15 | Реле управления двигателем |
| TAIL (LH) | 10 | Левый задний фонарь, Освещение |
| TAIL (RH) | 10 | Правый задний фонарь, Освещение |
| HORN | 10 | Клаксон |
| FOG | 15 | Противотуманные фары |
| H/LP (LH) | 10 | Левая фара |
| H/LP (RH) | 10 | Правая фара |
| POWER CONNECTOR | 20 | Предохранители 23, 24 |
